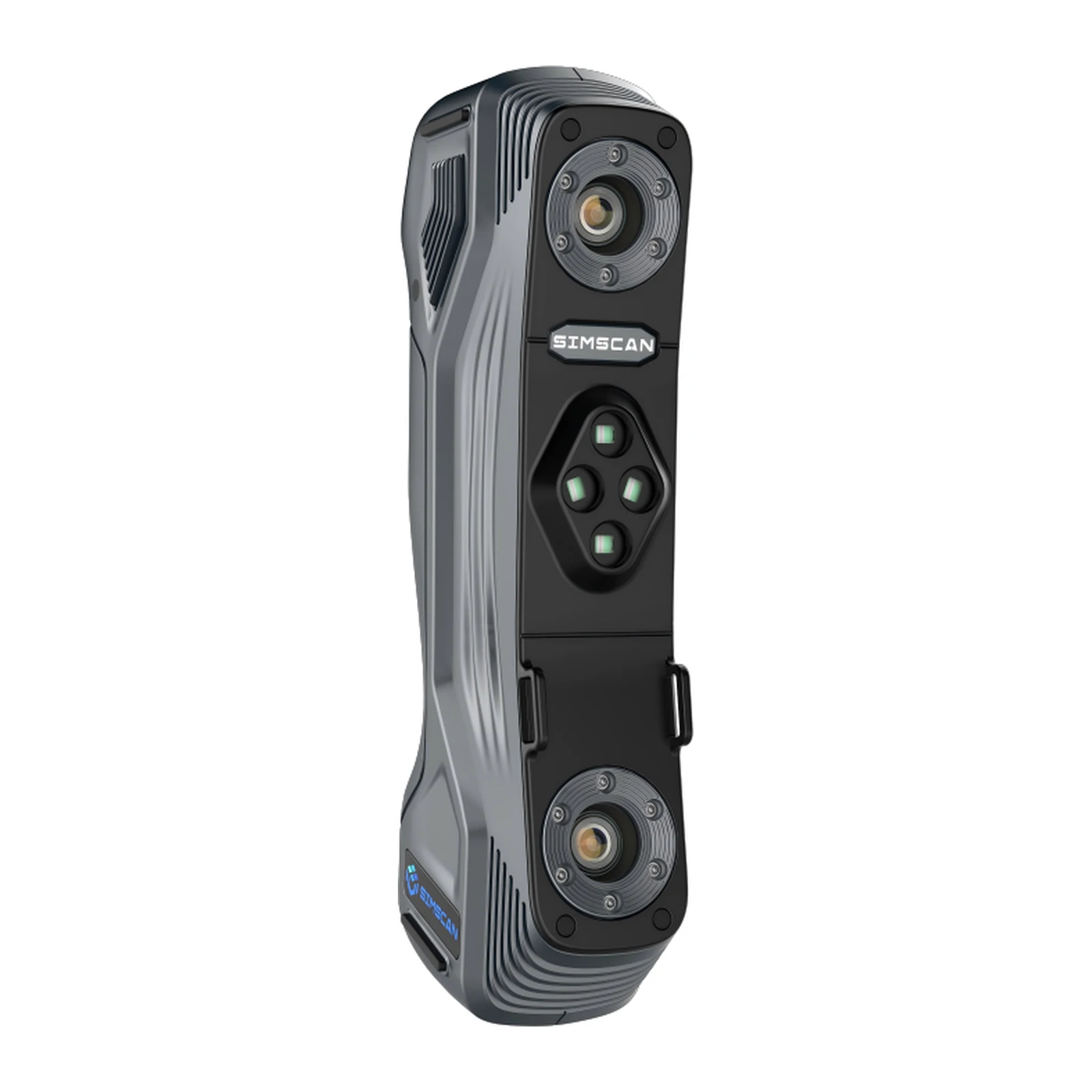

3D-сканер Scantech SIMSCAN-E Gen2

Scantech SIMSCAN-E Gen2 - второе поколение беспроводного 3D-сканера SIMSCAN-E размером с ладонь: 126 синих лазерных линий и до 8 100 000 измерений в секунду. Точность - до 0,020 мм, объёмная - 0,015 + 0,035 мм/м.

Сто восемь линий четверного креста ведут быструю съёмку, 17 параллельных - детальную, одна линия - съёмку отверстий. По сравнению с первым поколением линий больше на 45, а скорость выше. Адаптивная фотограмметрия с линейкой держит объёмную точность 0,015 + 0,015 мм/м на крупных деталях. Вычисления идут на борту, данные передаются по Wi-Fi 6, по проводу - через USB 3.0. Короткая база камер снимает зазоры, пазы и каналы.

SIMSCAN-E Gen2 подходит для контроля и реверс-инжиниринга в автопроме, производстве оснастки и обслуживании оборудования. Версия с точностью 0,015 мм - Scantech SIMSCAN-S Gen2, первое поколение - SIMSCAN-E, другие - в разделе Лазерные 3D-сканеры.

Рабочее расстояние SIMSCAN-E Gen2 - 300 мм, глубина резкости - 550 мм, поле - до 700 × 600 мм. Корпус - 203 × 80 × 44 мм, поэтому сканер помещается в руке и проходит в ниши и между узлами. Рабочая температура - от -10 до +40 °C, сканер работает в цеху, в гараже и на выезде.

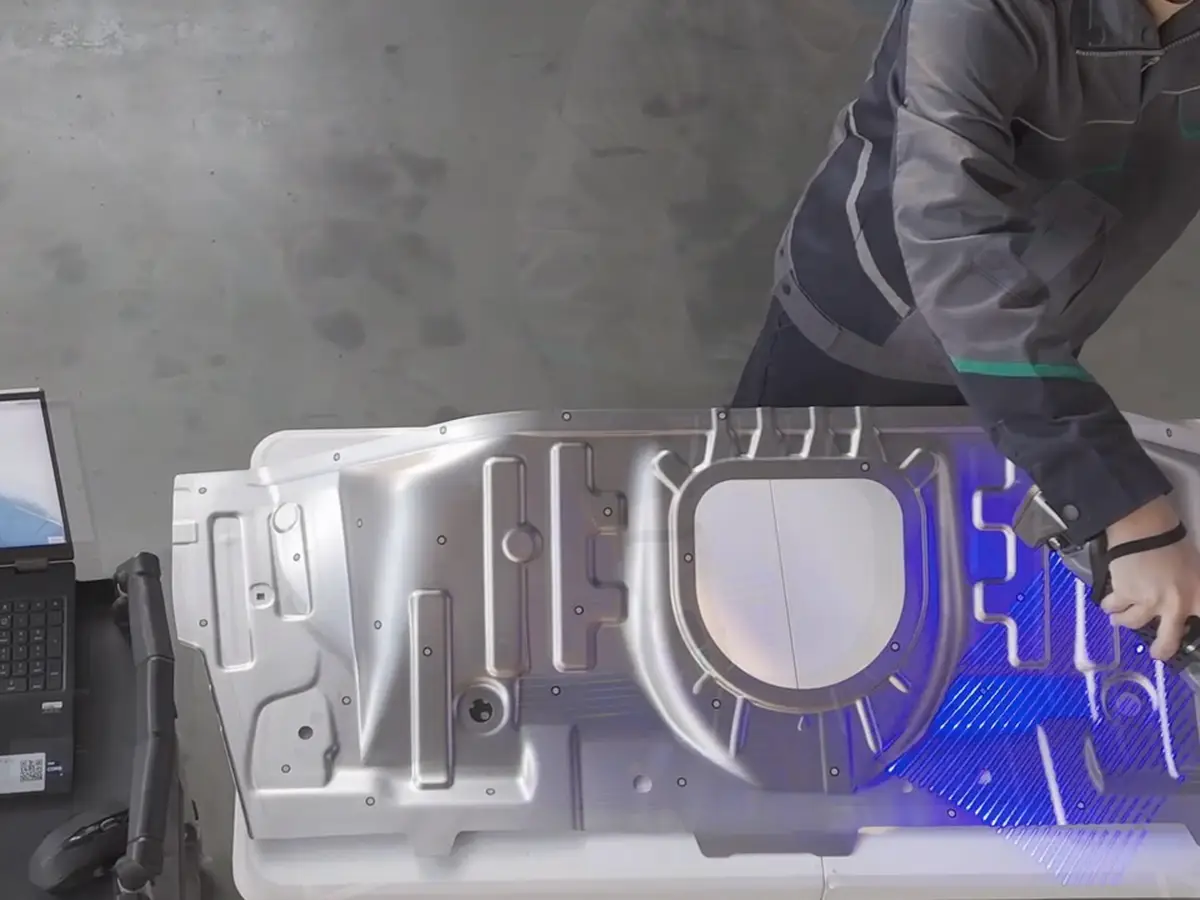

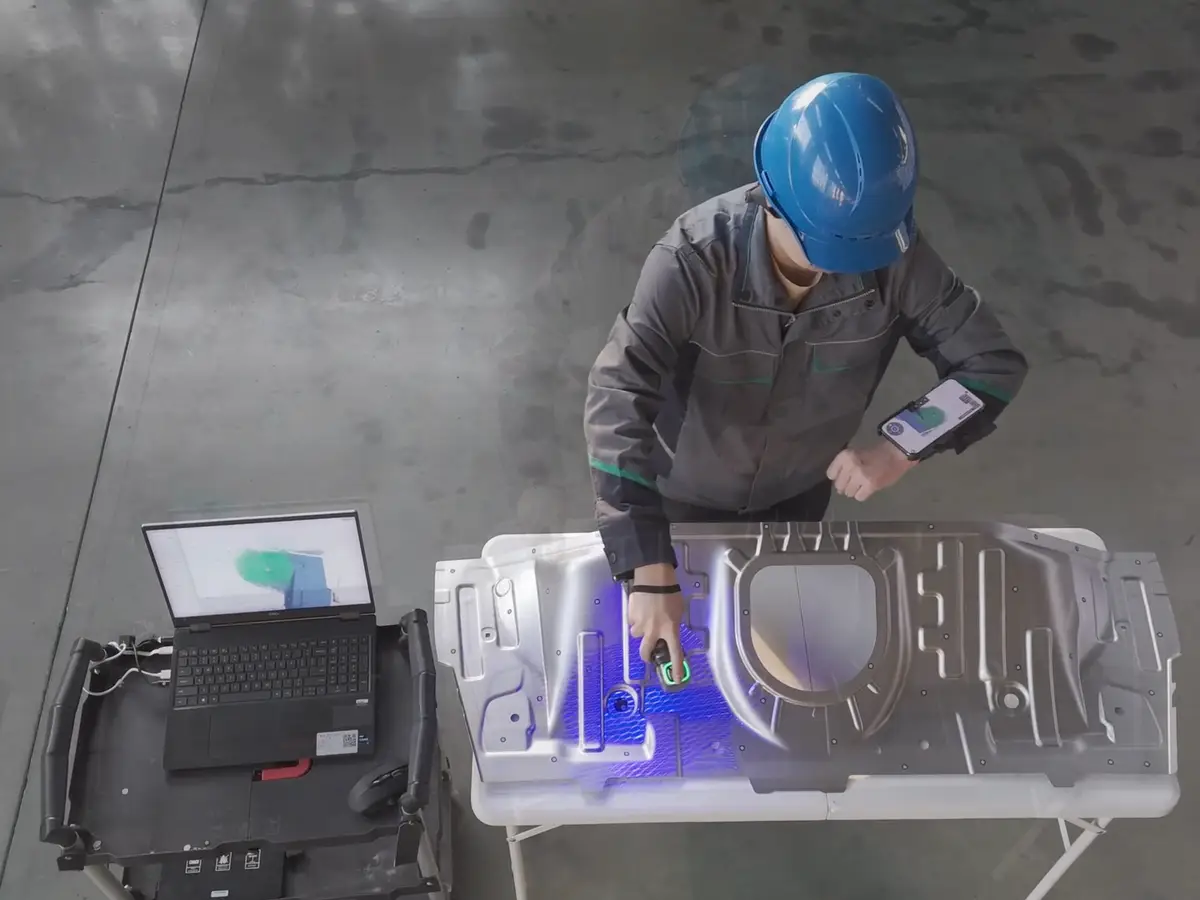

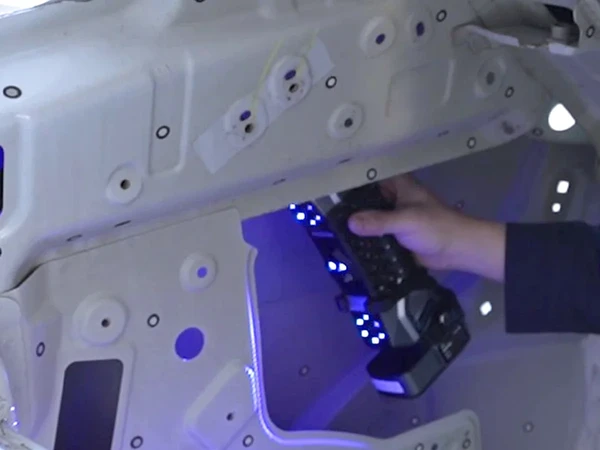

Режимов три: 108 линий четверного креста для быстрой съёмки, 17 параллельных для мелких элементов и одна линия для отверстий. Scantech SIMSCAN-E Gen2 передаёт данные в программу DefinSight, которая совмещает облако точек с CAD-моделью, строит карту отклонений и сечения. Беспроводная работа удобна при съёмке кузова, салона и деталей автомобиля, когда провод мешает обходить объект.

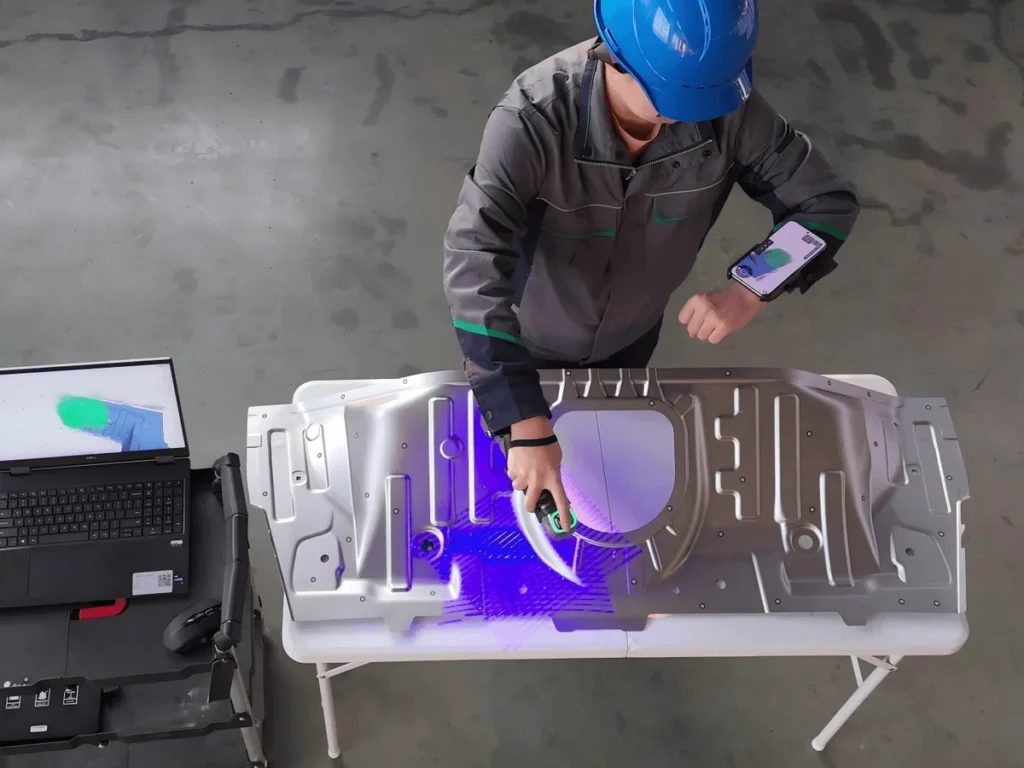

По сравнению с SIMSCAN-S Gen2 у модели ниже точность - 0,020 мм против 0,015 мм, поэтому её выбирают для контроля формы, реверс-инжиниринга и доработки деталей, а не для проверки жёстких допусков. Сканер удобно брать на выезд: контроль проводят на месте установки детали или оборудования, без доставки в лабораторию. Для крупных объектов к нему подключают адаптивную фотограмметрию, которая держит геометрию на всей длине детали. Кадры совмещаются по меткам, наклеенным на деталь, поэтому её можно поворачивать во время съёмки. Данные сохраняются в STL, OBJ, PLY, ASC, IGS, TXT и MK2 и переходят в программы контроля и CAD. Съёмная зарядная база переключает сканер между проводным и беспроводным режимом, а батареи меняют на ходу. Синий лазер снимает чёрные и блестящие поверхности. Сканер помещается в небольшой чемодан, поэтому его удобно брать на выезд вместе с ноутбуком.

Технологии сканеров Scantech защищены патентами в Китае, США, Корее и Европе. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
