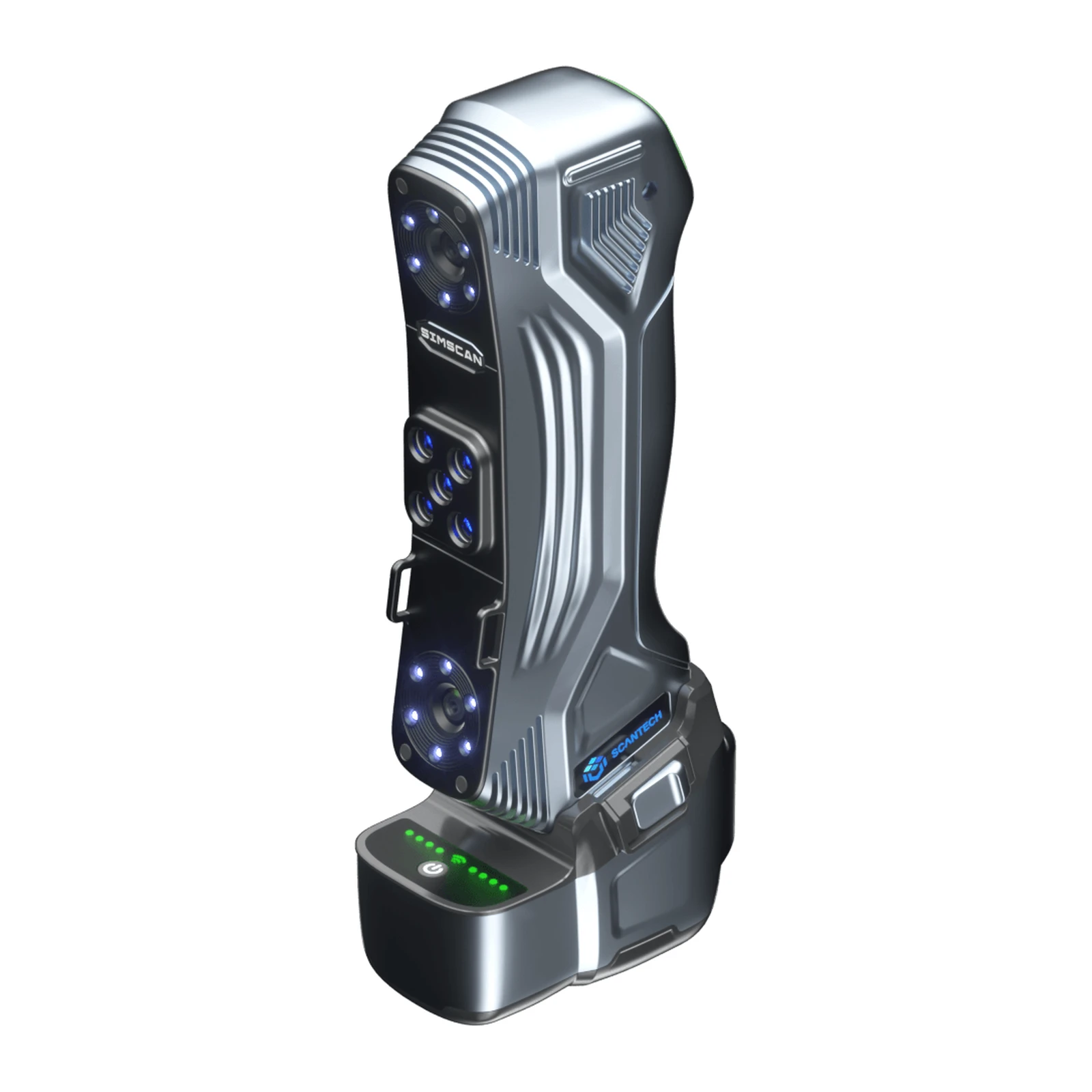

3D-сканер Scantech SIMSCAN-E
Предзаказ
Артикул: 210057
Scantech SIMSCAN-E - беспроводной 3D-сканер размером с ладонь (синий лазер): 81 линия, точность до 0,020 мм, 600 г, Wi-Fi 6.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech SIMSCAN-E - беспроводной 3D-сканер размером с ладонь: металлический корпус 203 × 80 × 44 мм весом 600 г, встроенный вычислительный модуль и передача данных по Wi-Fi 6. Восемьдесят одна синяя лазерная линия и 180 кадров в секунду, точность - до 0,020 мм.
Режимов три: 63 линии тройного креста для быстрой оценки формы и размеров, 17 параллельных для мелких элементов и сложных структур, одна линия для глубоких отверстий. Камеры с короткой базой смотрят под крутым углом и снимают зазоры, пазы и каналы. Две батареи меняют на ходу, а съёмная зарядная база переключает сканер между проводным и беспроводным режимом. Объёмная точность - 0,015 + 0,035 мм/м, с системой MSCAN-L15 - 0,015 + 0,012 мм/м.
SIMSCAN-E подходит для контроля штампов и приборных панелей на месте, ремонта, разработки изделий в автопроме, авиации и энергетике. Проводная версия - Scantech SIMSCAN 42 Gen2, новое поколение - SIMSCAN-E Gen2, другие - в разделе Лазерные 3D-сканеры.
Рабочее расстояние SIMSCAN-E - 300 мм, глубина резкости - 550 мм, поле - до 700 × 600 мм, частота - 180 кадров в секунду. Лазер класса II безопасен для глаз. Подключение - по Wi-Fi 6 или USB 3.0, рабочая температура - от -10 до +40 °C, поэтому сканер работает в цеху, гараже и на выезде.
Без кабеля оператор свободно обходит автомобиль, забирается в салон и снимает деталь снизу и изнутри, не боясь зацепить провод. Scantech SIMSCAN-E передаёт данные в программу DefinSight: там облако точек совмещают с CAD-моделью, строят карту отклонений и сечения, а затем выгружают в форматы для контроля и реверс-инжиниринга.
Штампы, приборные панели и листовой металл проверяют прямо на месте, без снятия с оборудования. Для крупных деталей систему дополняют фотограмметрией MSCAN-L15, которая держит общую геометрию без накопленной ошибки. Кадры совмещаются по меткам, наклеенным на деталь, поэтому её можно поворачивать во время съёмки. Данные сохраняются в STL, OBJ, PLY, ASC, IGS, TXT и MK2 и переходят в программы контроля и CAD. Две батареи меняют на ходу, поэтому съёмка не прерывается.
Точность сканеров SCANOLOGY проверяют в калибровочной лаборатории компании, аккредитованной по ISO/IEC 17025. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Беспроводной, Wi-Fi 6
- 81 синяя линия, 180 кадров/с
- Точность до 0,020 мм
- 600 г, металлический корпус
- Горячая замена батарей

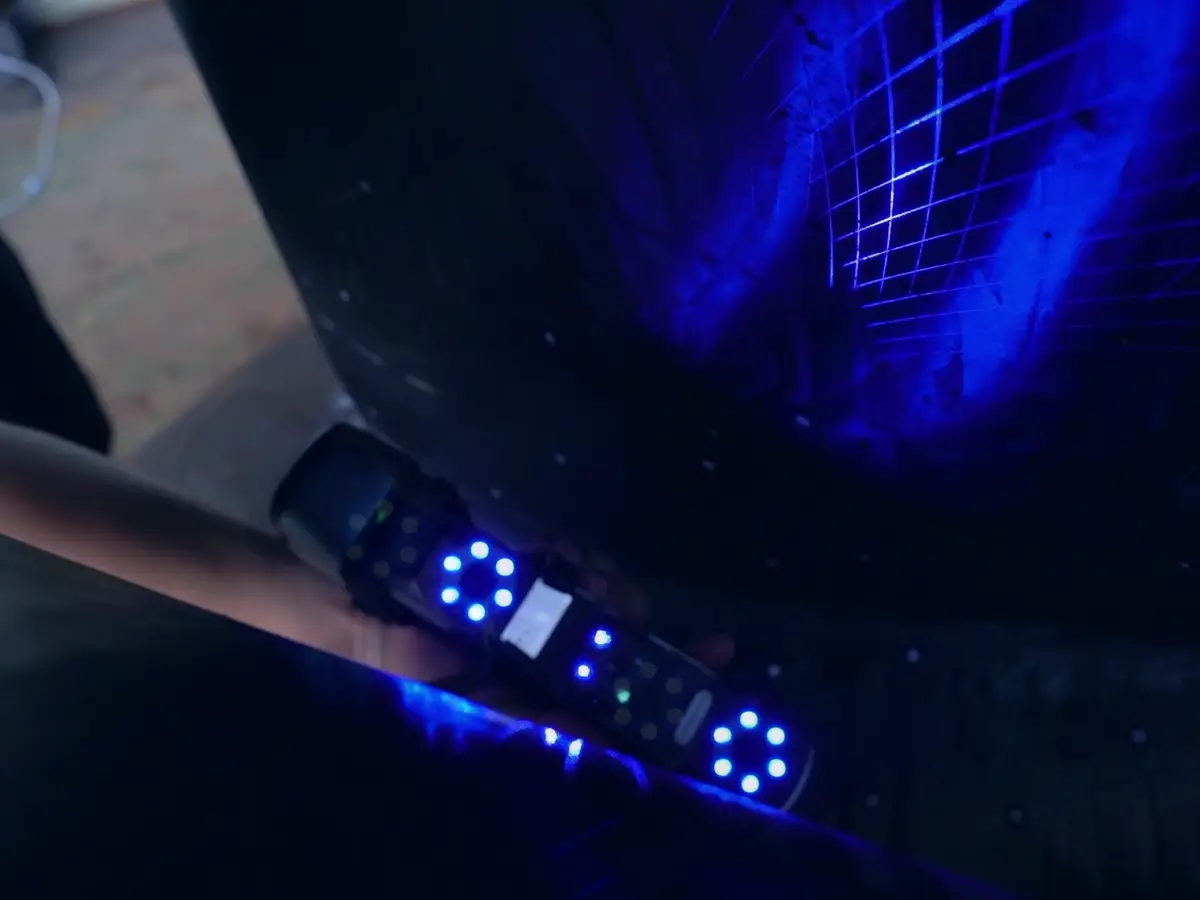

Синий лазер
Шестьдесят три линии тройного креста быстро снимают форму детали, а синий лазер справляется с тёмными и блестящими поверхностями.
01

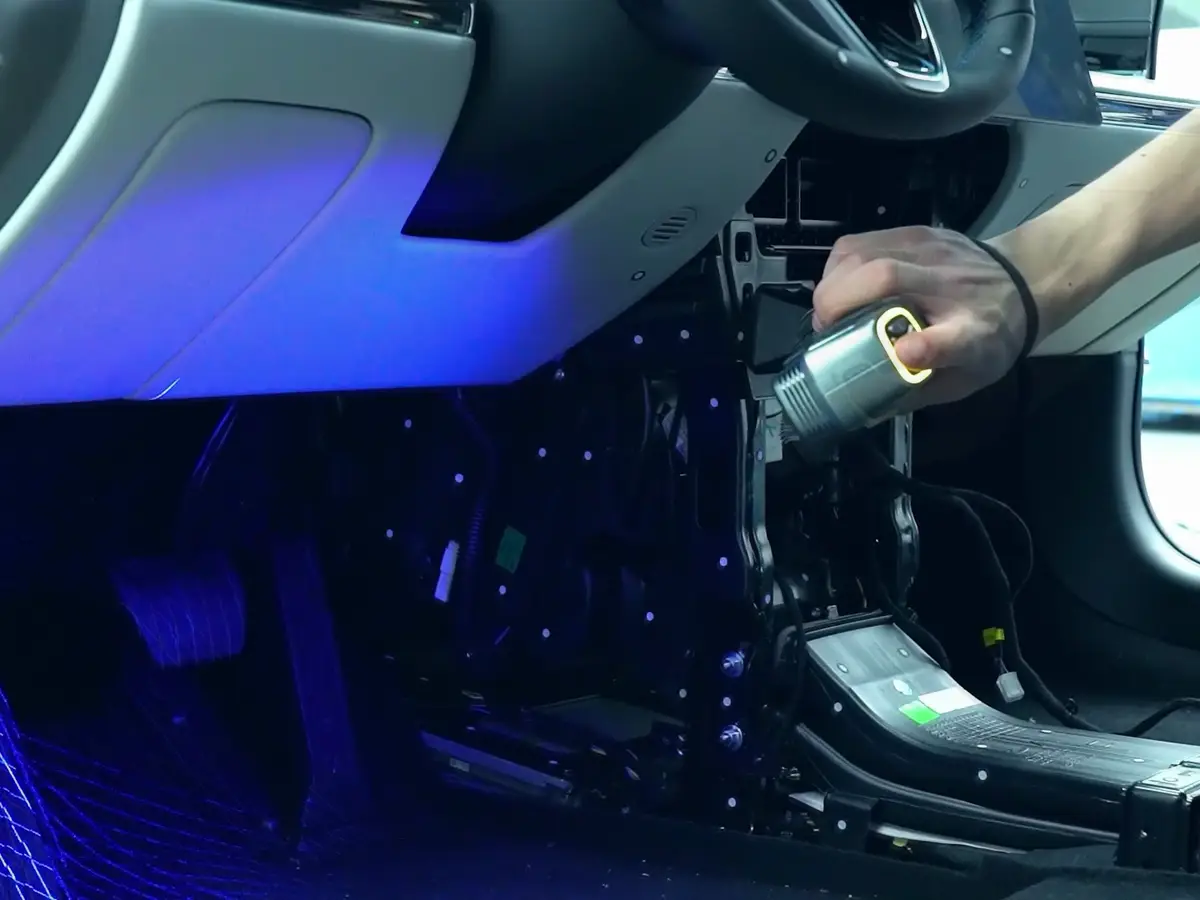

Узкие места и салоны
Камеры с короткой базой смотрят под крутым углом, поэтому сканер снимает пазы, каналы и детали салона автомобиля.
02

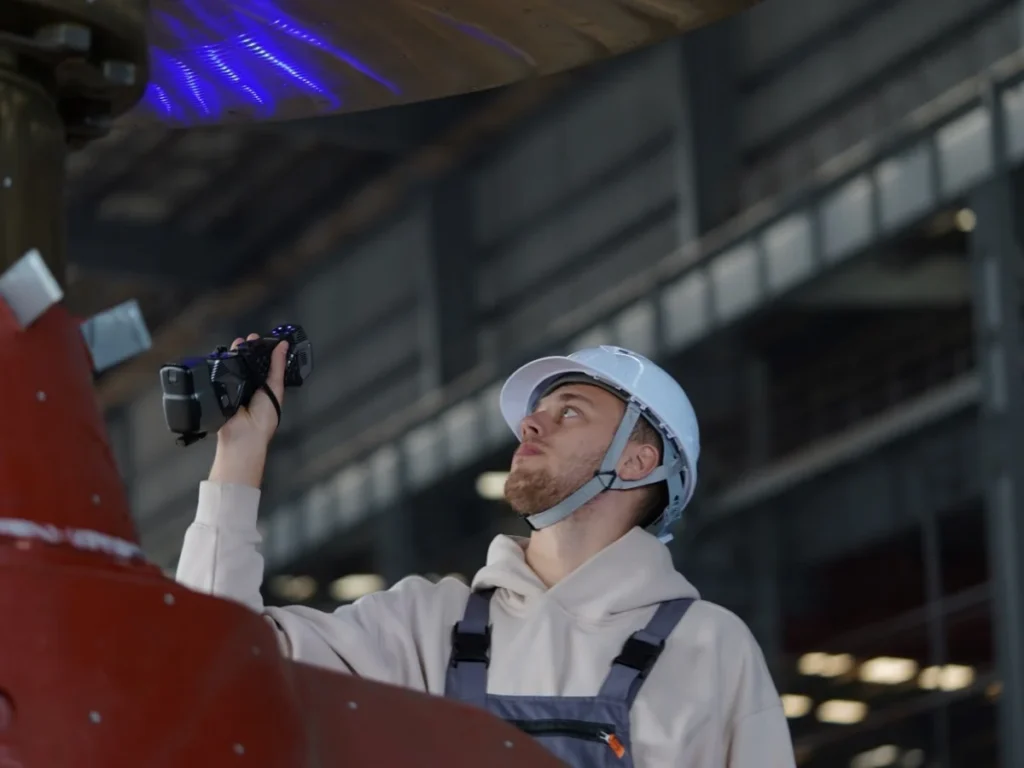

Без кабелей
Встроенный вычислительный модуль и Wi-Fi 6 позволяют работать без провода - на высоте, в цеху и на удалённых объектах.
03

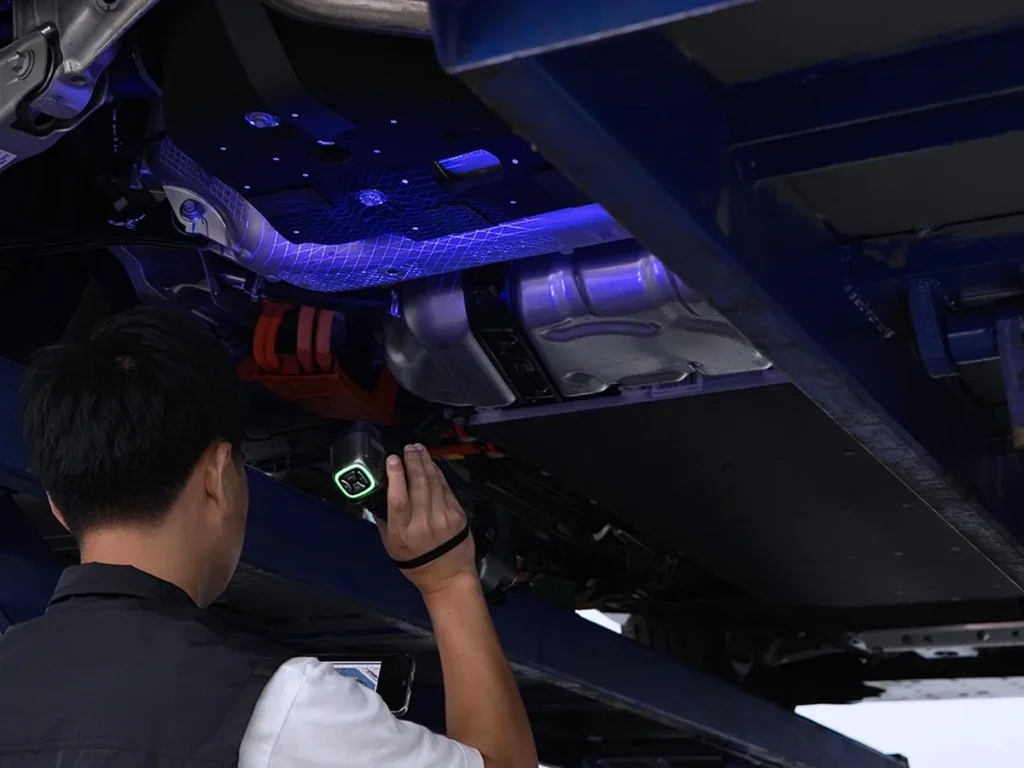

Снизу и изнутри
Лёгкий сканер удобно заводить под днище, в моторный отсек и в каналы, где крупный прибор не помещается.
04

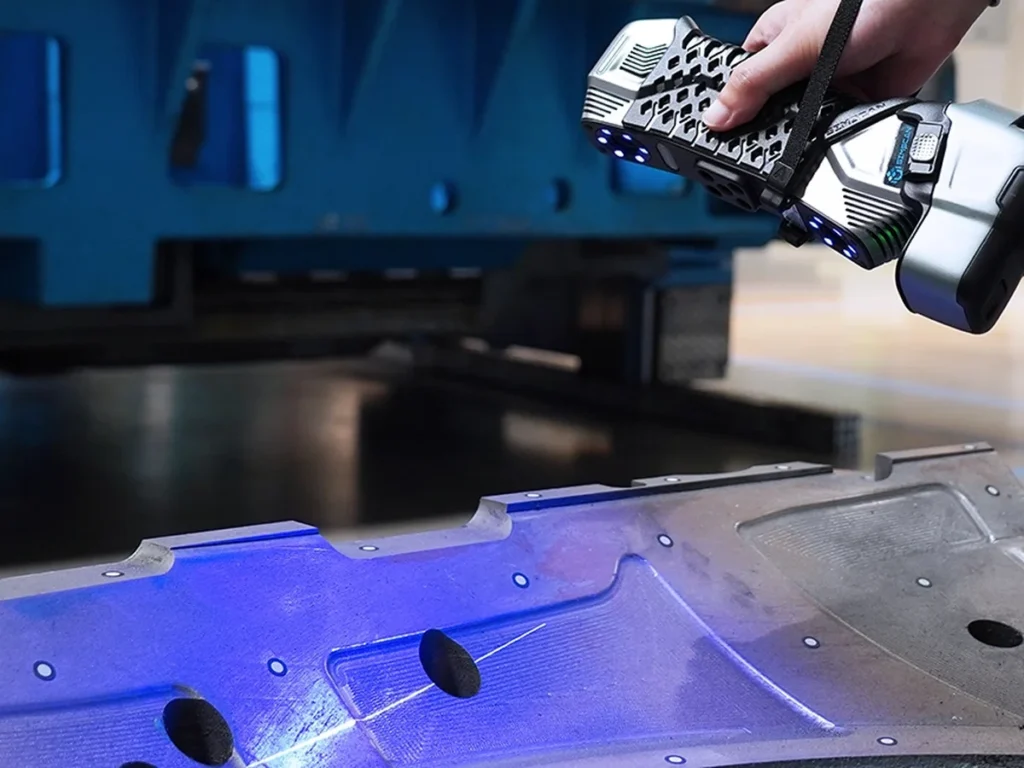

Штампы и листовой металл
Сканер проверяет штампы и детали из листового металла на месте, чтобы сразу внести поправки в оснастку.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Да, съёмная зарядная база переключает сканер в проводной режим, интерфейс - USB 3.0.
Две батареи меняют на ходу, поэтому съёмку можно вести без остановки.
До 0,020 мм, объёмная - 0,015 + 0,035 мм/м, с MSCAN-L15 - 0,015 + 0,012 мм/м.
SIMSCAN-E передаёт данные по Wi-Fi 6, у него 81 линия и сменные батареи; SIMSCAN 42 Gen2 работает по USB и весит 570 г.
Да, короткая база камер и вес 600 г позволяют снимать приборные панели и детали в тесном салоне.
БрендScantech
Тип сканераРучной
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиний лазер
Режимы63 линии (тройной крест), 17 параллельных, 1 линия для отверстий
Частота кадров180 кадров/с
Точность≤ 0,020 мм
Разрешение≤ 0,020 мм
Объёмная точность0,015 + 0,035 мм/м; с MSCAN-L15 0,015 + 0,012 мм/м
Поле≤ 700 × 600 мм
Рабочее расстояние300 мм
Глубина резкости550 мм
Класс лазераII (безопасен для глаз)
Габариты203 × 80 × 44 мм
Вес600 г
ПодключениеWi-Fi 6, USB 3.0
Рабочая температураот -10 до +40 °C
ПрограммаDefinSight
