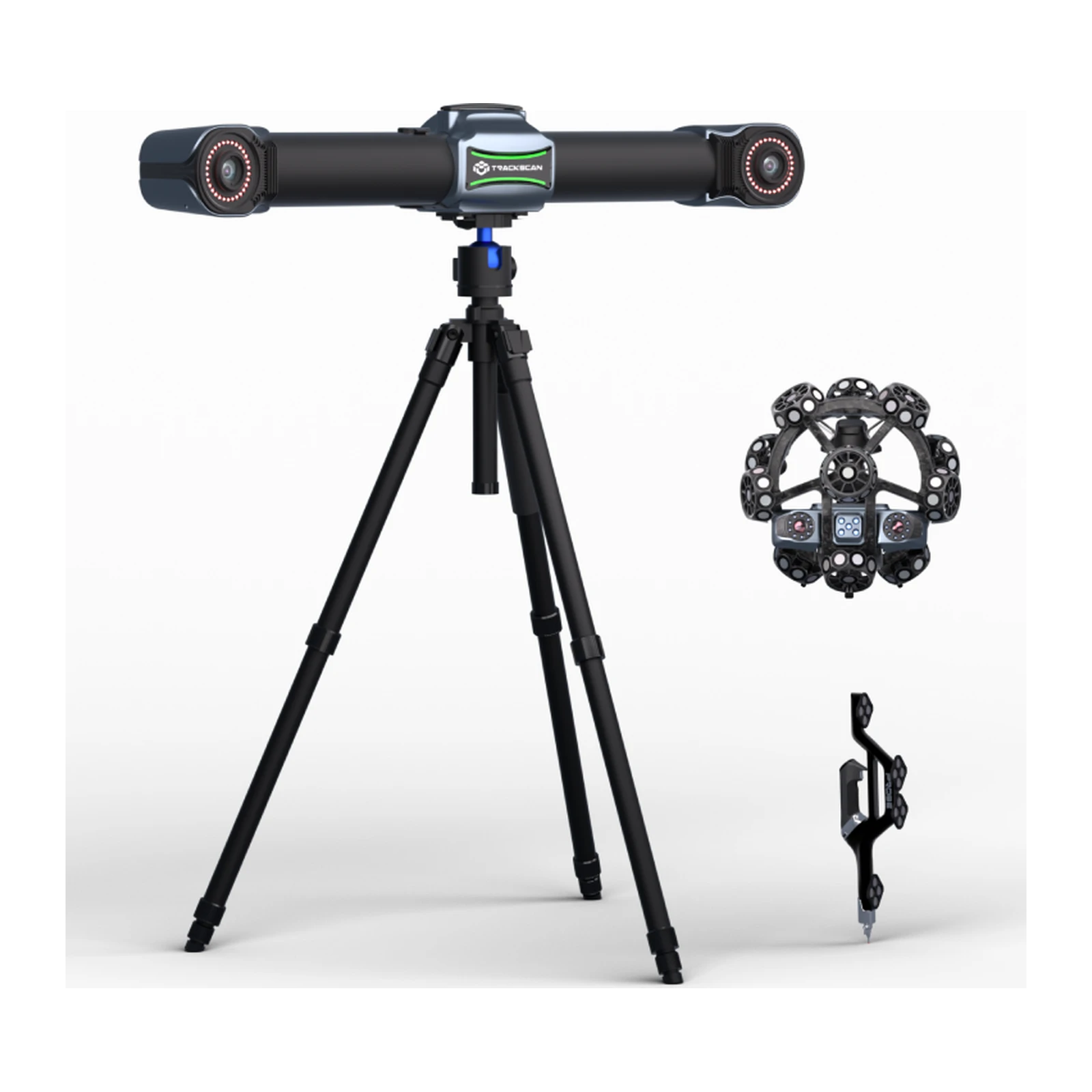

3D-сканер Scantech TrackScan Sharp-S
Предзаказ
Артикул: 210060
Scantech TrackScan Sharp-S - оптическая система (трекер + сканер): дистанция до 8,5 м, 135 м³, точность до 0,025 мм, без кабелей.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech TrackScan Sharp-S - старшая беспроводная оптическая система 3D-сканирования серии Sharp: трекер с камерами 25 Мп видит сканер на расстоянии до 8,5 м и охватывает 135 м³ с высокой точностью. Объёмная точность - от 0,048 мм на 10,4 м³ до 0,159 мм на 135 м³.
Сканер с 81 синей линией тройного креста собирает до 6 000 000 измерений в секунду, 17 параллельных линий прорабатывают пазы и углы, одна линия снимает отверстия. Трекер и сканер работают от батарей и обрабатывают данные на борту, поэтому кабели не нужны. Конструкция по технологии CFFIM лёгкая и устойчивая к перепадам температуры. Зону расширяют дополнительными трекерами, недоступные точки измеряют щупом i-Probe 500.

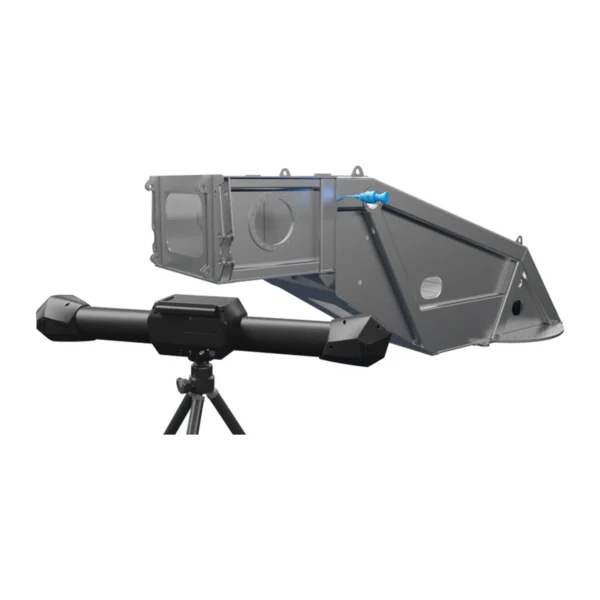

Sharp-S подходит авиации, энергетике, тяжёлой промышленности, железнодорожной и судовой технике: им проверяют фюзеляжи, двигатели, барабаны и крупную оснастку с одной позиции. Версия до 90 м³ - Scantech TrackScan Sharp-E, с дистанцией 12 м - TrackScan Sharp-Z, другие - в разделе Промышленные 3D-сканеры.
Объёмная точность TrackScan Sharp-S растёт с размером зоны: 0,048 мм на 10,4 м³, 0,069 мм на 35 м³, 0,128 мм на 90 м³ и 0,159 мм на 135 м³, а с фотограмметрией MSCAN - 0,044 мм + 0,012 мм/м. Зона сканирования без высокой точности - до 233 м³. Точность сканера - до 0,025 мм, разрешение - до 0,02 мм, положение отверстий система измеряет с точностью 0,05 мм.
Поле сканера - до 800 × 700 мм, рабочее расстояние - 300 мм, глубина резкости - 400 мм, в расширенном режиме - 800 мм. Рабочая температура - от -10 до +40 °C, подключение - по USB 3.0 или через сетевой интерфейс. Scantech TrackScan Sharp-S работает в программе DefinSight и имеет сертификаты CE, RoHS, WEEE и FCC. Метки на детали не нужны, поэтому контроль начинают сразу после установки трекера. Батареи и вычисления на борту позволяют работать без кабелей даже у крупного фюзеляжа или барабана. Зона высокой точности до 135 м³ позволяет снимать крупные узлы с одной позиции трекера, без перестановок.
Scantech (Ханчжоу) выпускает промышленные 3D-сканеры SCANOLOGY с 2015 года, клиенты компании работают более чем в 70 странах. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Трекер до 8,5 м, 135 м³
- До 6 000 000 измерений/с
- Точность до 0,025 мм
- 0,048 мм на 10,4 м³
- Без кабелей
- Щуп i-Probe 500 (опция)

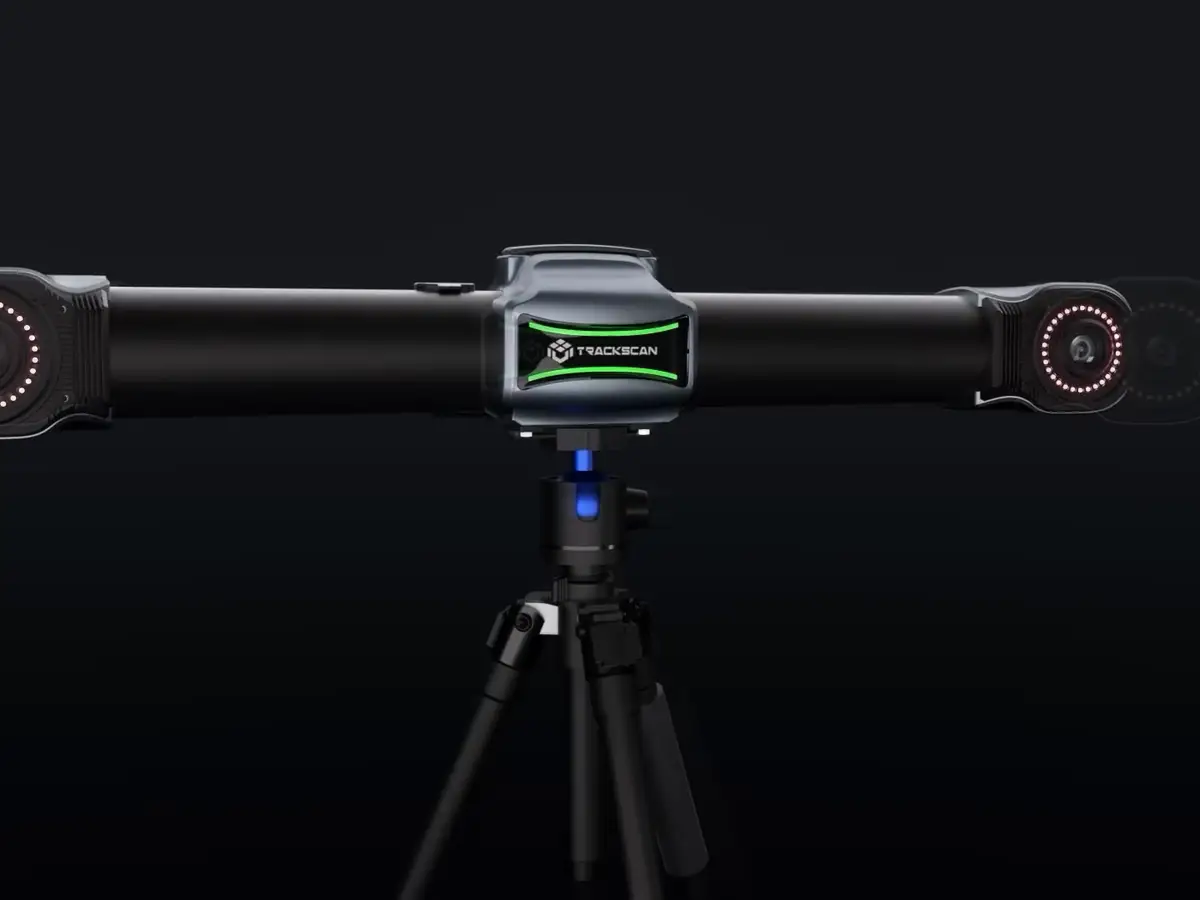

Дальнее отслеживание
Трекер с камерами 25 Мп видит сканер на расстоянии до 8,5 м и охватывает до 135 м³ - крупную деталь снимают с одной позиции.
01

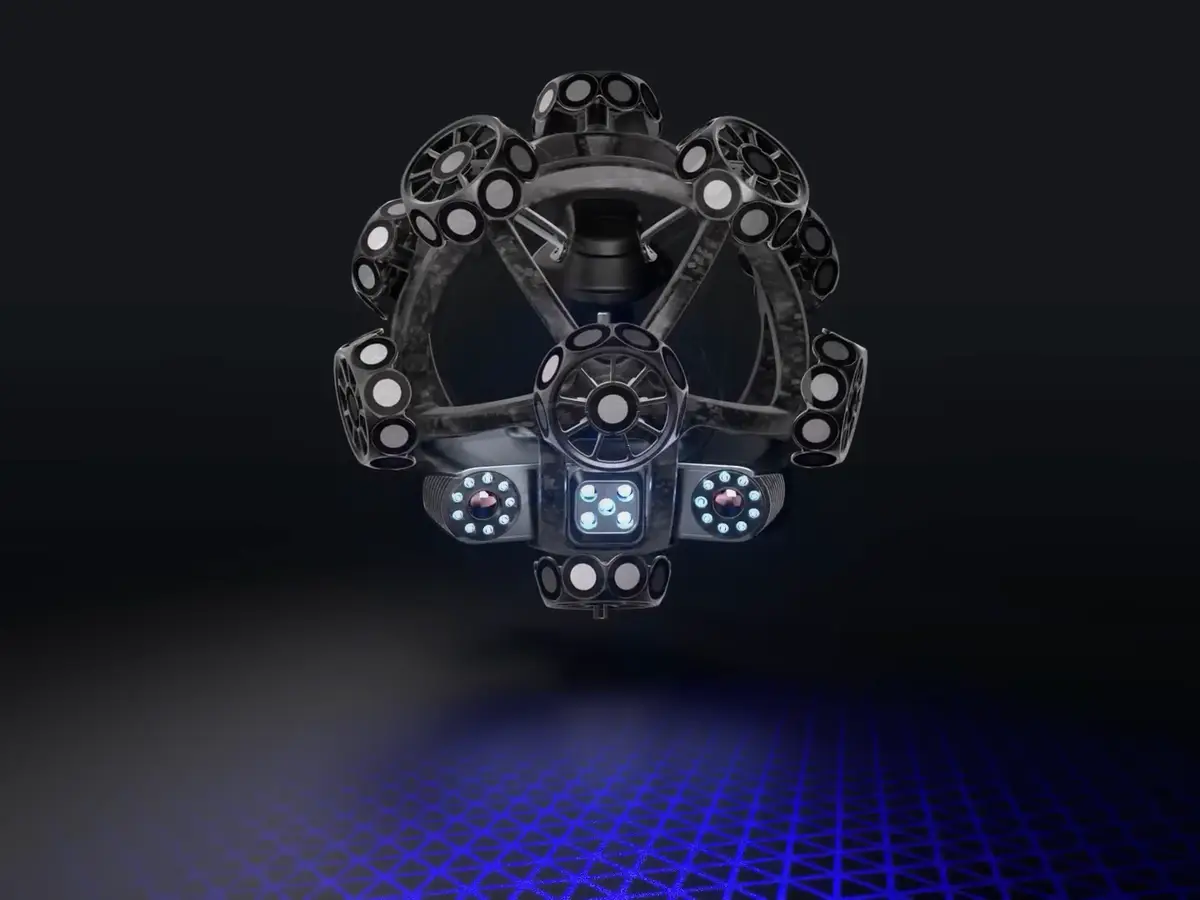

Сканер с 99 линиями
Восемьдесят одна линия тройного креста, 17 параллельных и одна для отверстий: быстрый проход, детализация и глубокие места.
02

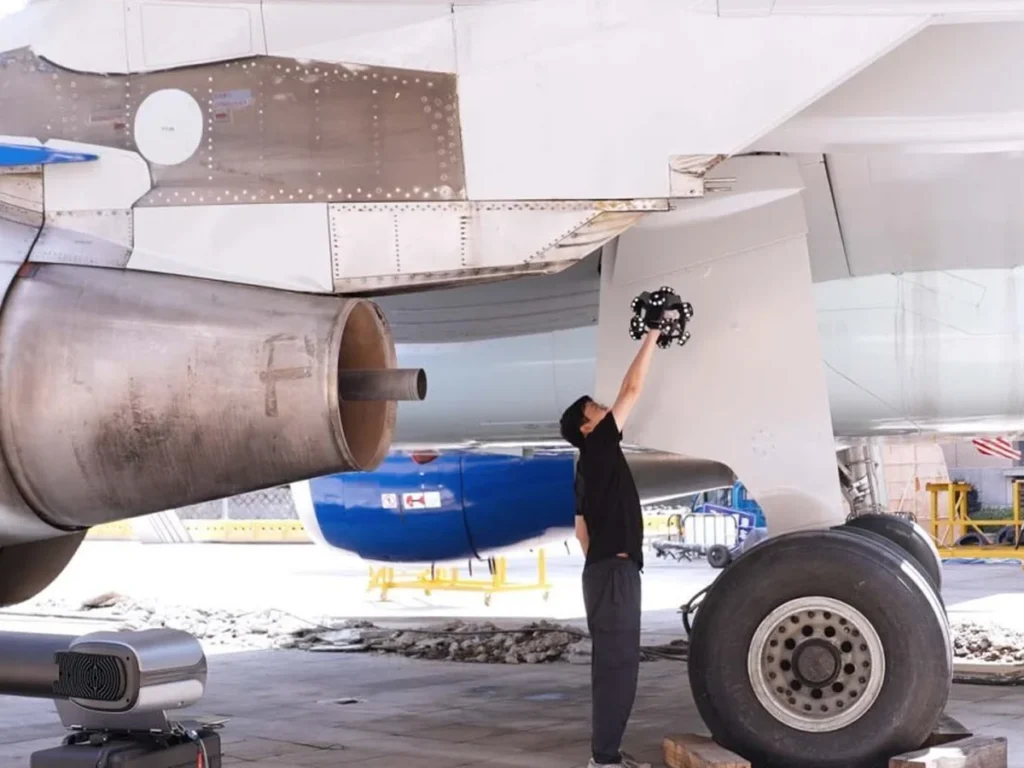

Авиационные двигатели и фюзеляжи
Без маркеров на детали система проверяет двигатели и узлы самолёта, а трекер стоит в стороне и не мешает работе.
03

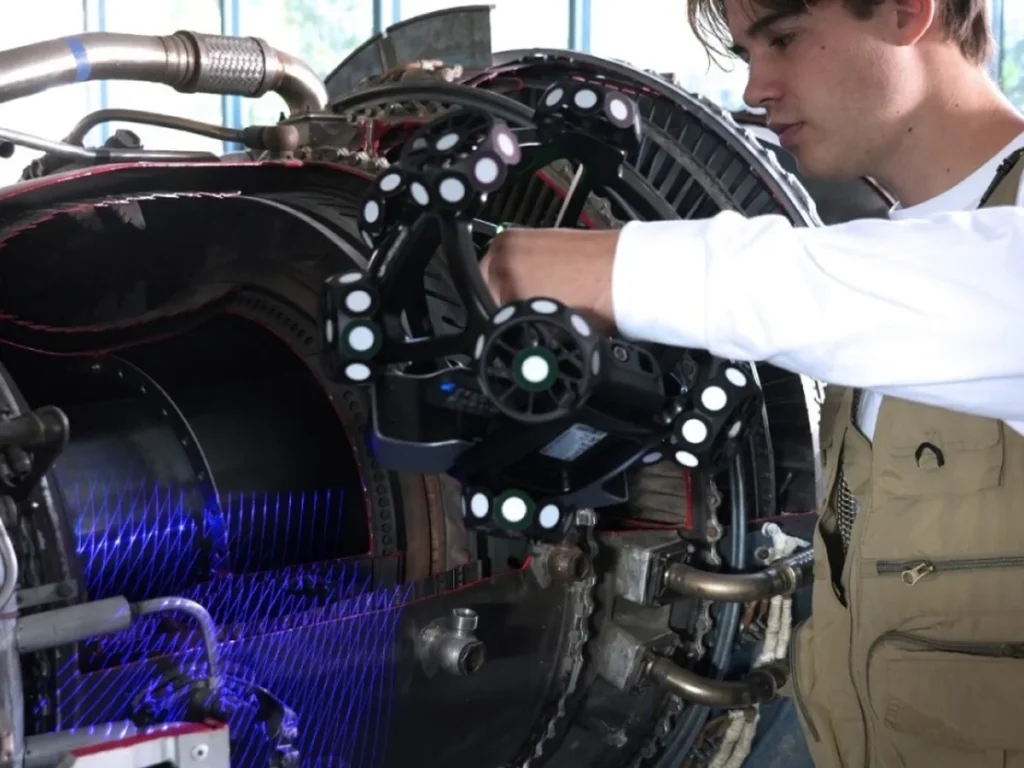

Контроль на производстве
Объёмная точность 0,048 мм на 10,4 м³ позволяет проверять корпуса и сборки по CAD-модели прямо в цеху.
04

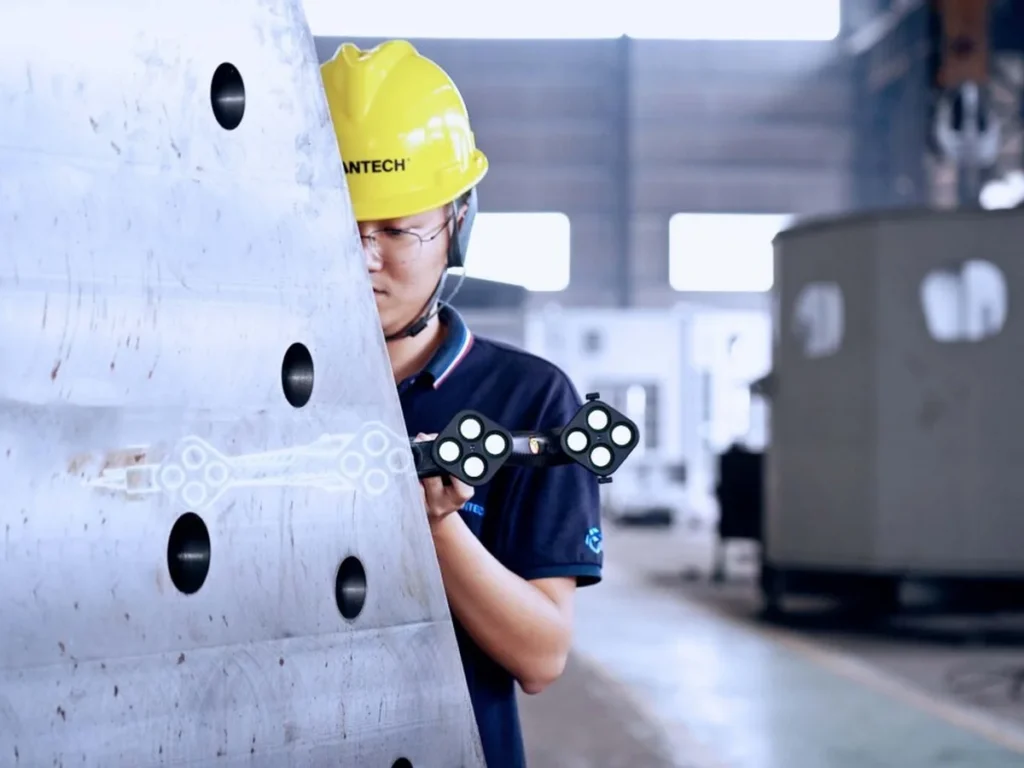

Измерение щупом
Щуп i-Probe 500 измеряет базовые отверстия и скрытые точки, недоступные сканеру, проводом или без него.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Sharp-S отслеживает до 8,5 м и 135 м³ (сканирование до 233 м³), Sharp-E - до 7,2 м и 90 м³ (сканирование до 125 м³). Сканер у них одинаковый.
0,048 мм на 10,4 м³, 0,069 мм на 35 м³, 0,128 мм на 90 м³, 0,159 мм на 135 м³.
Нет, положение сканера определяет трекер.
Да, дополнительными трекерами без потери точности.
Да, сканер с распределёнными мишенями на 360° крепят к роботу для автоматического контроля партий.
БрендScantech
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Тип системыоптическая система 3D-сканирования (трекер + сканер)
Режимы сканера81 линия (тройной крест), 17 параллельных, 1 линия для отверстий
Дистанция отслеживания≤ 8,5 м
Объём135 м³ высокоточного измерения, 233 м³ сканирования
Объёмная точность0,048 мм (10,4 м³), 0,069 мм (35 м³), 0,128 мм (90 м³), 0,159 мм (135 м³); с MSCAN 0,044 мм + 0,012 мм/м
Скорость≤ 6 000 000 измерений/с
Поле сканера≤ 800 × 700 мм
Глубина резкости400 мм, 800 мм (расширенная)
Камеры трекера25 Мп
Точность≤ 0,025 мм
Разрешение≤ 0,02 мм
Точность положения отверстий0,05 мм
Рабочее расстояние сканера300 мм
Рабочая температураот -10 до +40 °C
ПодключениеUSB 3.0, сетевой интерфейс
СертификацияCE, RoHS, WEEE, FCC
ПрограммаDefinSight

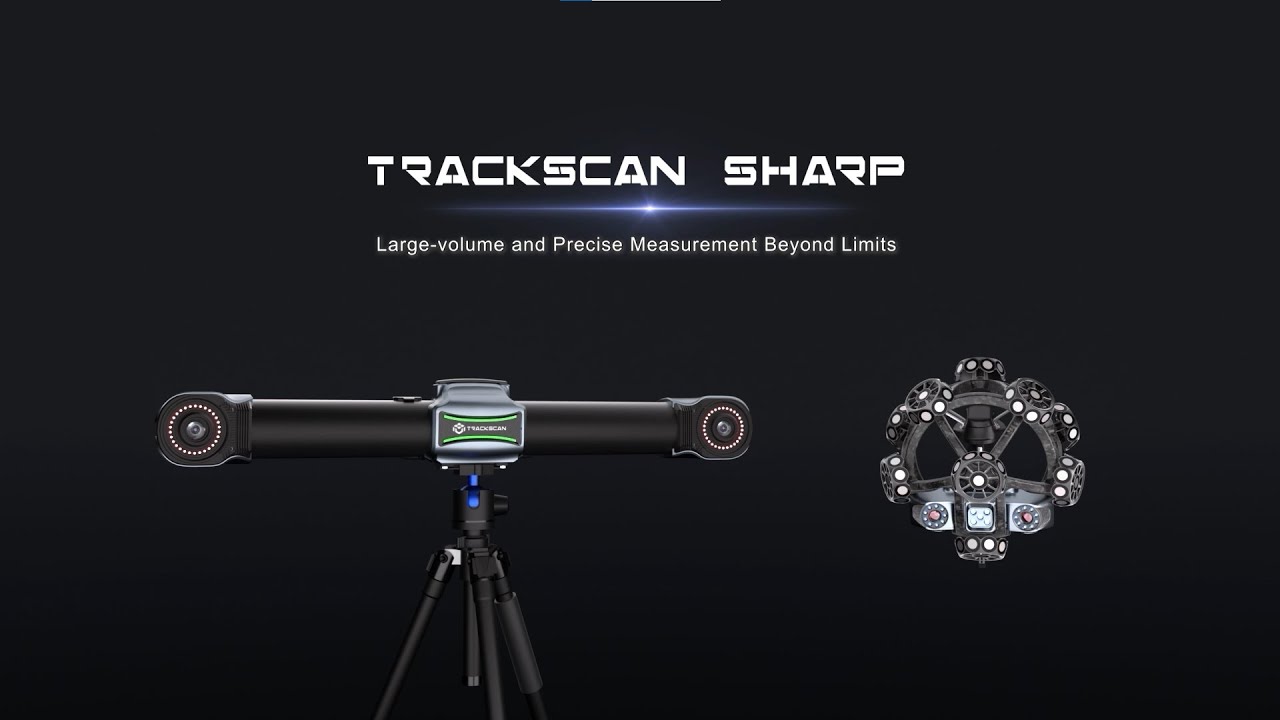

TrackScan Sharp: оптическая система 3D-сканирования (англ.)
