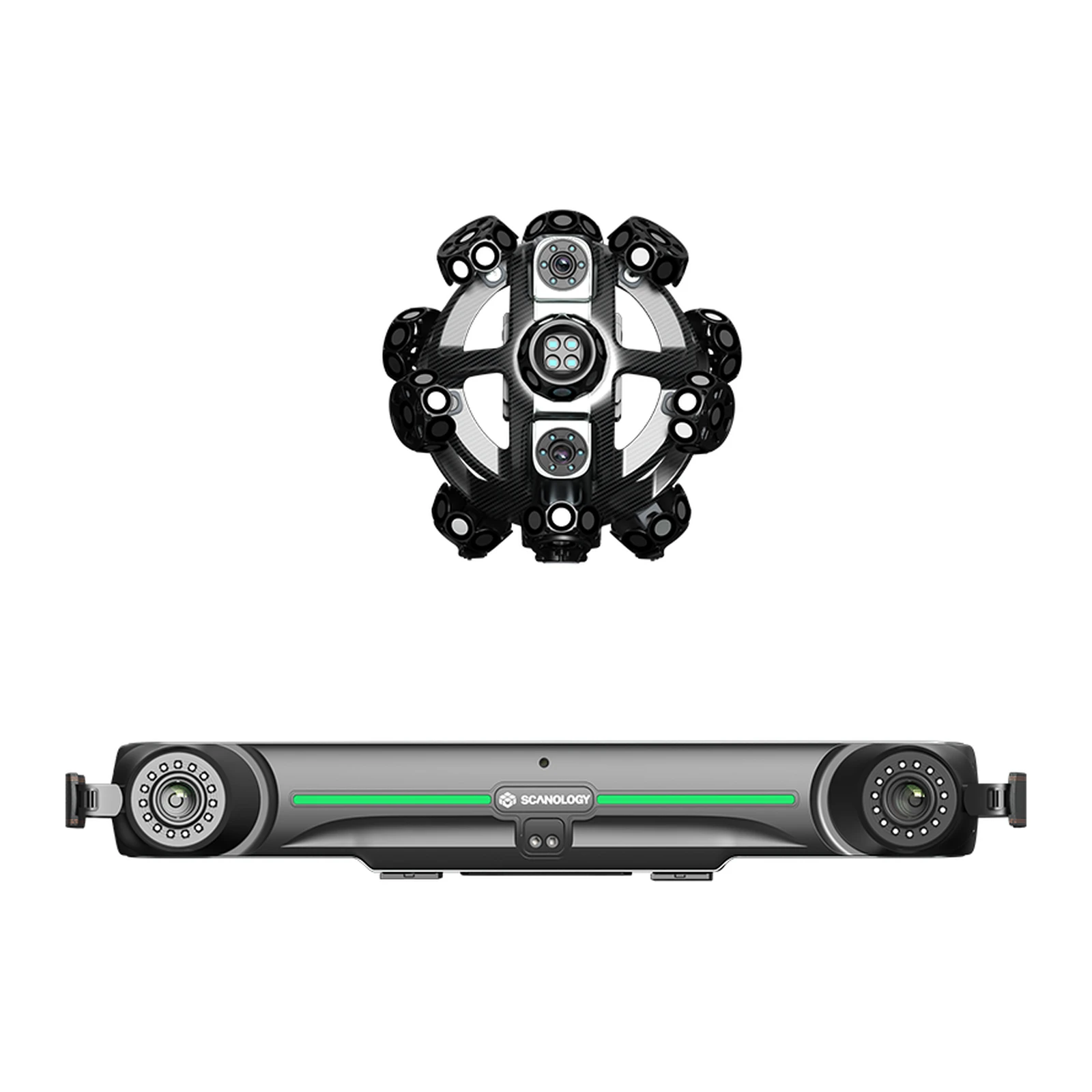

3D-сканер Scantech NimbleTrack-C Gen2
Предзаказ
Артикул: 210066
Scantech NimbleTrack-C Gen2 - беспроводная оптическая система (трекер + сканер): дистанция 3,5 м, точность 0,025 мм, 0,060 мм на 3,5 м.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech NimbleTrack-C Gen2 - беспроводная оптическая система 3D-сканирования без маркеров: трекер ведёт сканер на расстоянии до 3,5 м, точность системы - 0,025 мм, объёмная - 0,060 мм. Скорость - до 6 630 000 измерений в секунду.
Сканер снимает 54 синими линиями (27 крестов) быстро, 17 параллельными - детально, одна линия достаёт до отверстий. Встроенная лазерная проекция превращает трекер в ручной сканер широкого поля, а адаптивная фотограмметрия держит его объёмную точность 0,072 + 0,012 мм/м. Батареи и вычисления на борту обеих частей позволяют работать без кабелей на улице и в местах без розетки. Конструкция CFFIM устойчива к нагреву. К системе подключают щуп i-Probe, переходники для отслеживания положения в 6 степенях и модуль распознавания кромок.
NimbleTrack-C Gen2 подходит для авиации, автопрома, тяжёлой техники, литья и пресс-форм: от мелких деталей до крупных. Версия с дистанцией 4,2 м - Scantech NimbleTrack-E Gen2, для деталей и наследия - NimbleTrack-CR, другие - в разделе Промышленные 3D-сканеры.
Сканер NimbleTrack-C Gen2 - 252 × 195 × 260 мм и 1,4 кг с батареей, трекер - 570 × 87 × 94 мм и 2,6 кг с батареей, кофр - 1000 × 425 × 280 мм. Частота - 120 кадров в секунду, поле сканера - до 500 × 600 мм, рабочее расстояние - 300 мм, глубина резкости - 400 мм. Положение отверстий система измеряет с точностью 0,050 мм.
С фотограмметрией объёмная точность на крупных деталях - 0,044 мм + 0,012 мм/м. Подключение - по Wi-Fi 6, USB 3.0 или Gigabit Ethernet, рабочая температура - от -10 до +40 °C. Scantech NimbleTrack-C Gen2 работает в программе DefinSight: она совмещает скан с CAD-моделью, строит карту отклонений и отчёт по отверстиям.
Метки на детали не нужны, поэтому систему используют для винтов, лопаток, двигателей и узлов, где наклейки мешают или оставляют следы. Трекер в роли ручного сканера быстро снимает крупную форму, а сканер с трекером добирает мелкие элементы. Конструкция CFFIM устойчива к нагреву, поэтому точность сохраняется при работе на солнце и у горячего оборудования. К системе подключают щуп i-Probe. Трекер ведёт сканер на расстоянии до 3,5 м без кабелей и розетки. Рабочая температура - от -10 до +40 °C. Батареи и вычисления на борту позволяют работать там, где нет розетки и места для компьютера: на улице или у крупной техники.
Компания обслужила больше 10 000 клиентов более чем в 70 странах. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Трекер до 3,5 м
- Точность системы 0,025 мм
- До 6 630 000 измерений/с
- Без маркеров и кабелей
- Трекер как ручной сканер

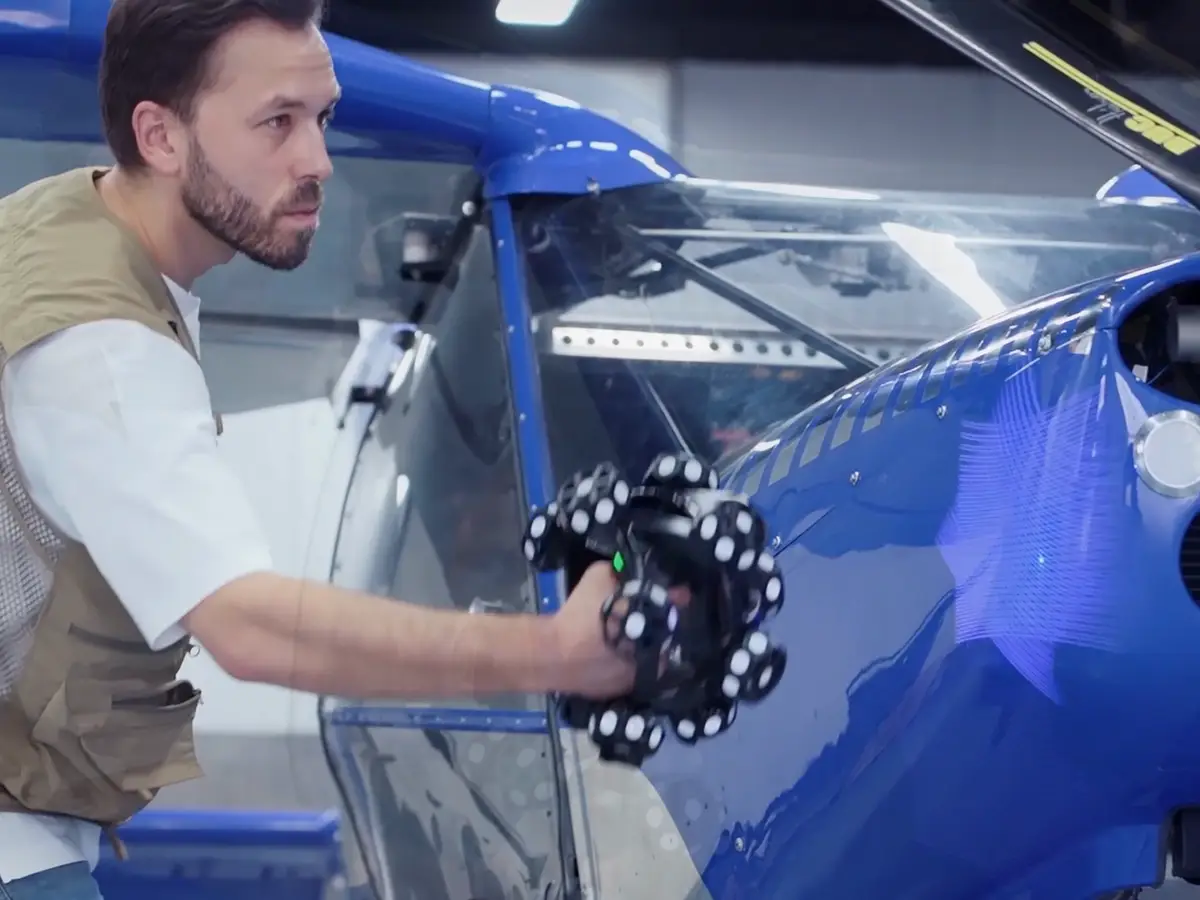

Без маркеров
Трекер отслеживает сканер с мишенями в реальном времени, поэтому крупные панели и обшивку снимают без меток.
01

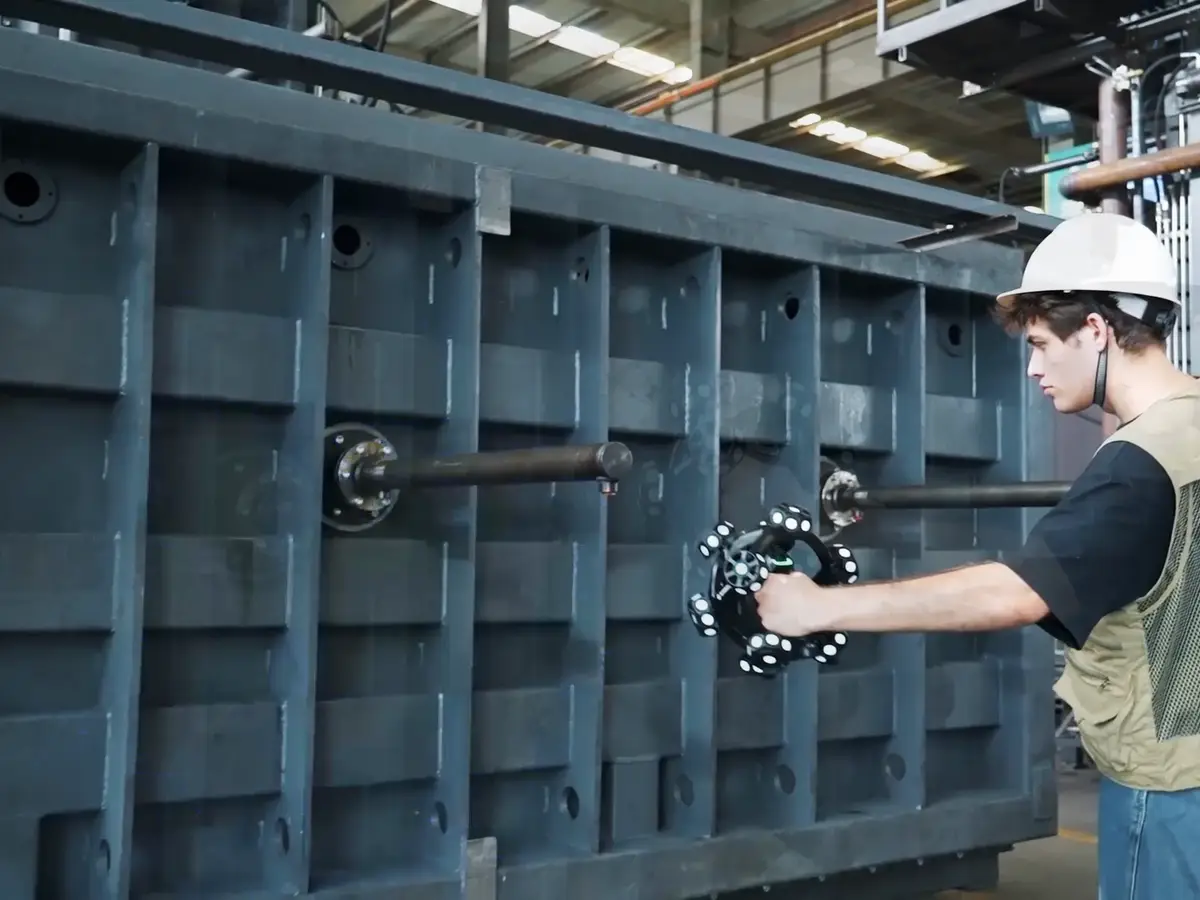

Трекер как сканер
Встроенная лазерная проекция позволяет снимать трекером большие площади, а фотограмметрия держит точность 0,072 + 0,012 мм/м.
02

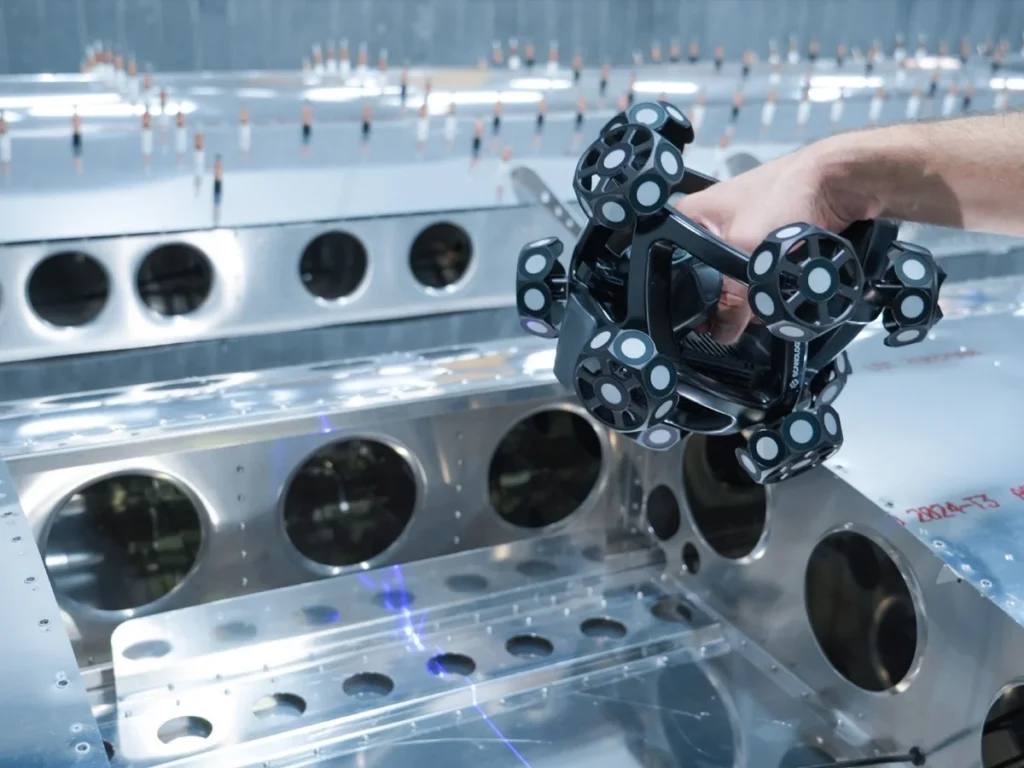

Детали с отверстиями
Пятьдесят четыре синие линии и 17 параллельных снимают панели с отверстиями и кромками, точность положения отверстий - 0,050 мм.
03

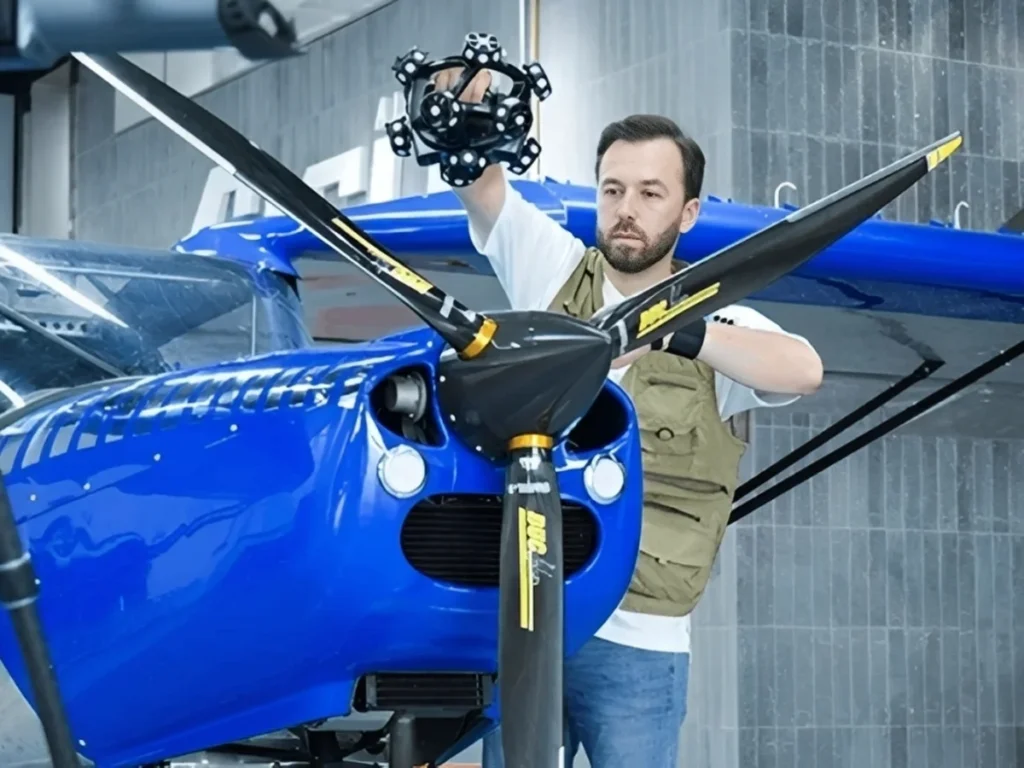

Авиация и винты
Система без кабелей снимает воздушные винты, обшивку и узлы самолёта прямо в ангаре.
04

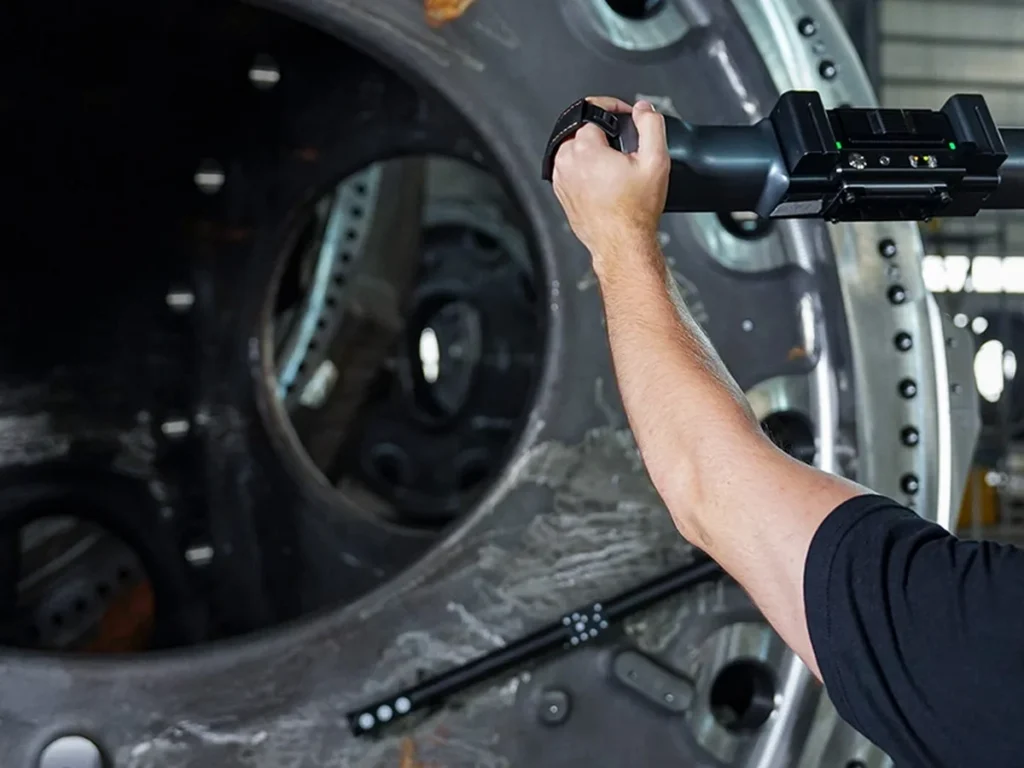

Двигатели и узлы
Сканер заводят внутрь корпусов двигателей, а щуп i-Probe измеряет скрытые базовые точки.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У C Gen2 трекер ведёт сканер до 3,5 м, у E Gen2 - до 4,2 м. Сканер и режимы одинаковые.
Сканер отдельно - до 0,020 мм, система - до 0,025 мм, объёмная - 0,060 мм на 3,5 м.
Нет, положение сканера определяет трекер.
Сканер - 1,4 кг с батареей, трекер - 2,6 кг с батареей.
Щуп i-Probe, переходники для отслеживания положения в 6 степенях свободы, модуль распознавания кромок, дополнительные трекеры.
БрендScantech
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияДа
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Тип системыбеспроводная оптическая система 3D-сканирования
Режимы54 линии (быстрый), 17 параллельных, 1 для отверстий, 54 линии трекера
Дистанция отслеживания≤ 3500 мм
Точностьсканер ≤ 0,020 мм, система ≤ 0,025 мм
Объёмная точность0,060 мм (3,5 м); с фотограмметрией 0,044 мм + 0,012 мм/м; трекер 0,072 + 0,012 мм/м
Точность положения отверстий0,050 мм
Скорость≤ 6 630 000 измерений/с
Частота кадров120 кадров/с
Поле сканера≤ 500 × 600 мм
Рабочее расстояние300 мм
Глубина резкости400 мм
Сканер252 × 195 × 260 мм, 1,4 кг с батареей
Трекер570 × 87 × 94 мм, 2,6 кг с батареей
Кофр1000 × 425 × 280 мм
ПодключениеWi-Fi 6, USB 3.0, Gigabit Ethernet
Рабочая температураот -10 до +40 °C
ПрограммаDefinSight
