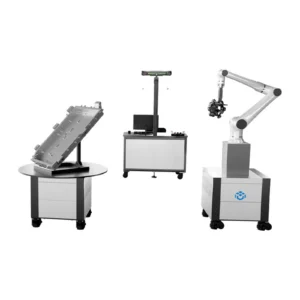

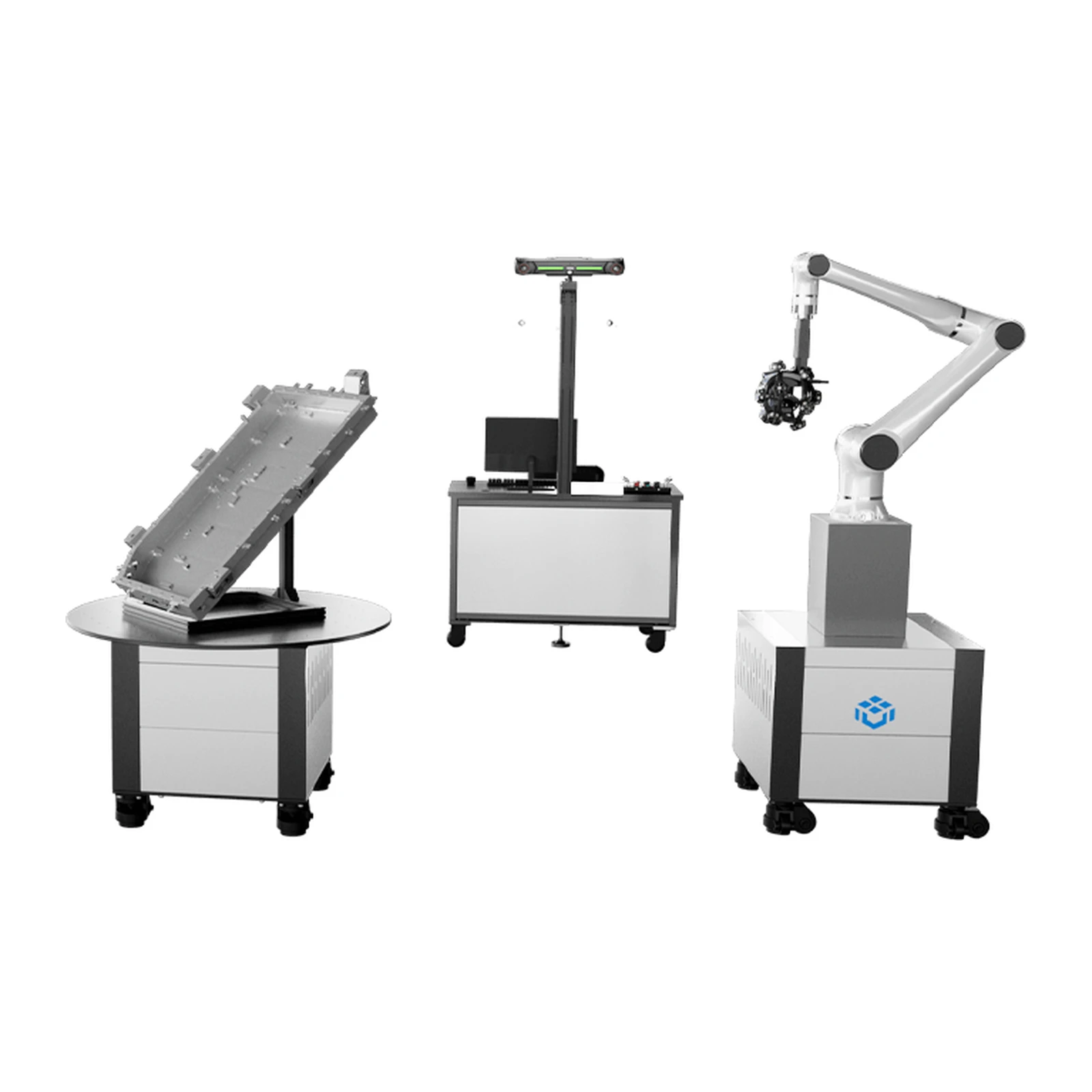

Система 3D-контроля Scantech AM-CELL C18X
Предзаказ
Артикул: 210070
Scantech AM-CELL C18X - автоматическая система 3D-контроля (сканер + кобот + ПО): ячейка 5,0 × 4,0 м, кобот 1800 мм, отчёт в MES.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech AM-CELL C18X - старшая автоматическая система оптического 3D-контроля серии AM-CELL C для средних и крупных конструктивных узлов: коллаборативный робот с вылетом 1800 мм в ячейке 5,0 × 4,0 м. Сканер SCANOLOGY, программа DefinSight и пульт управления ведут цикл от пути до отчёта без оператора.
Больший вылет робота достаёт до дальних зон крупной детали без перестановки. Путь и столкновения проверяют в цифровой измерительной комнате, зрение подтверждает тип детали и правильность закрепления перед съёмкой. Сканер находит отверстия, пазы и кромки, а скан сравнивается с CAD одним нажатием. Модули SPC и трендов показывают разброс на производстве, результаты уходят в MES, PLC или QMS по TCP/IP, MODBUS и OPC UA. Несколько поворотных столов работают в одной ячейке.
AM-CELL C18X подходит для крупных штампованных панелей, сварных рам, корпусов аккумуляторов и отливок. Версия с ячейкой 4,0 × 3,0 м - Scantech AM-CELL C13X, флагманский ручной сканер - KSCAN-E, другие - в разделе Промышленные 3D-сканеры.
Наибольшая деталь зависит от поворотного стола: от ⌀1200 × 1000 мм на TT200 до ⌀2200 × 1800 мм на TT1000. Столы TT200, TT500, TT800 и TT1000 держат 200, 500, 800 и 1000 кг. Точность сканеров - до 0,020 мм при 6 630 000 измерений в секунду, поэтому цикл контроля крупного узла занимает минуты.
Коллаборативный робот работает рядом с людьми: безопасность обеспечивают аварийная остановка и обратная связь по усилию. Питание - ~220 В, 50-60 Гц, мощность - 3,0 кВт. Scantech AM-CELL C18X работает в программе DefinSight, а датчики температуры, влажности и освещения запускают самокалибровку без оператора.
Оператор только ставит деталь и запускает программу, а система сама проверяет тип детали, снимает её и выпускает отчёт. Литьё, панели и сварные рамы проверяют прямо у линии, без очереди в измерительную лабораторию. Если деталей несколько видов, программы для каждой готовят заранее в цифровой измерительной комнате. Вылет робота 1800 мм позволяет снять крупный узел с одной установки. Результаты уходят в MES, PLC или QMS по TCP/IP, MODBUS и OPC UA, а модули SPC и трендов показывают разброс размеров по партиям и помогают заметить износ оснастки до появления брака. Ячейка занимает 5,0 × 4,0 м. Несколько поворотных столов работают в одной ячейке.
Компания обслужила больше 10 000 клиентов более чем в 70 странах. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Кобот с вылетом 1800 мм
- Ячейка 5,0 × 4,0 м
- Столы 200-1000 кг
- Проверка закрепления по камере
- SPC и связь с MES

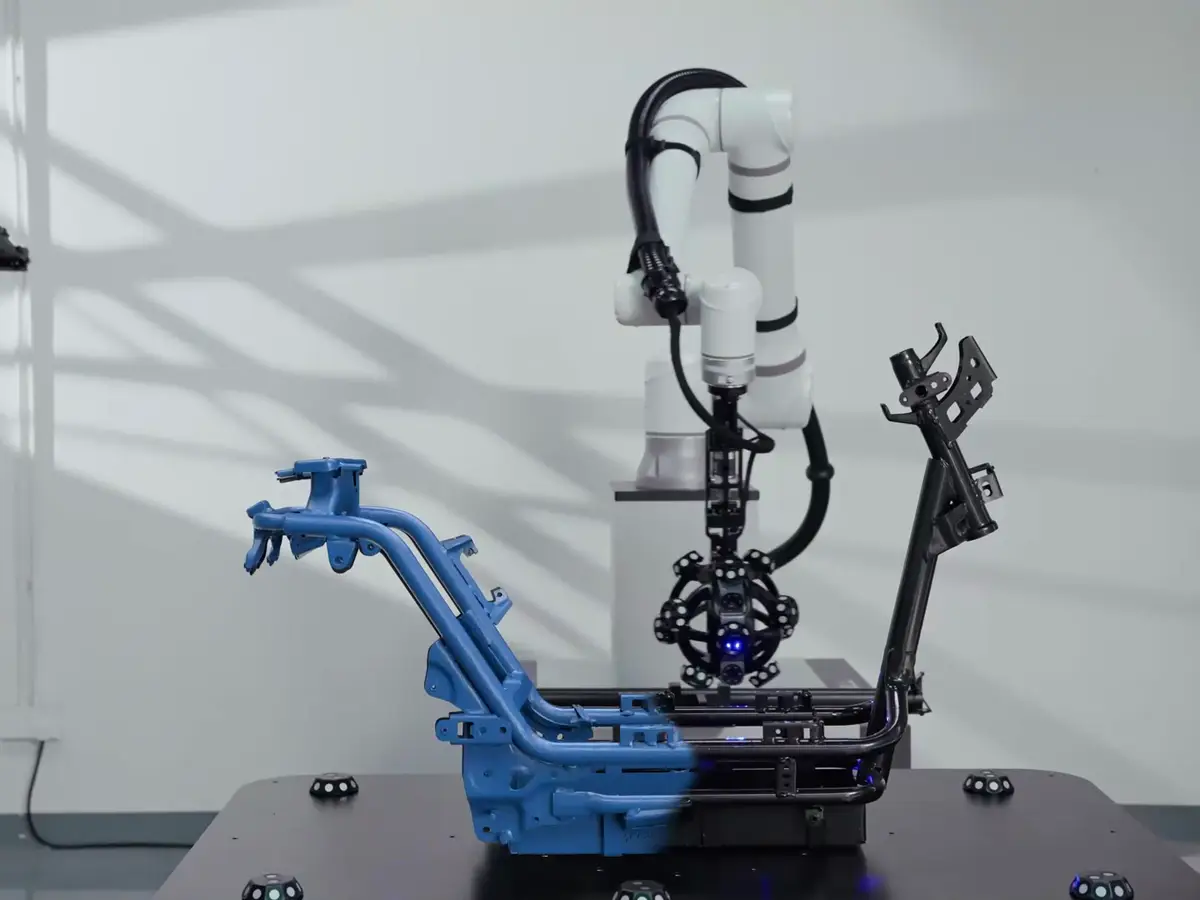

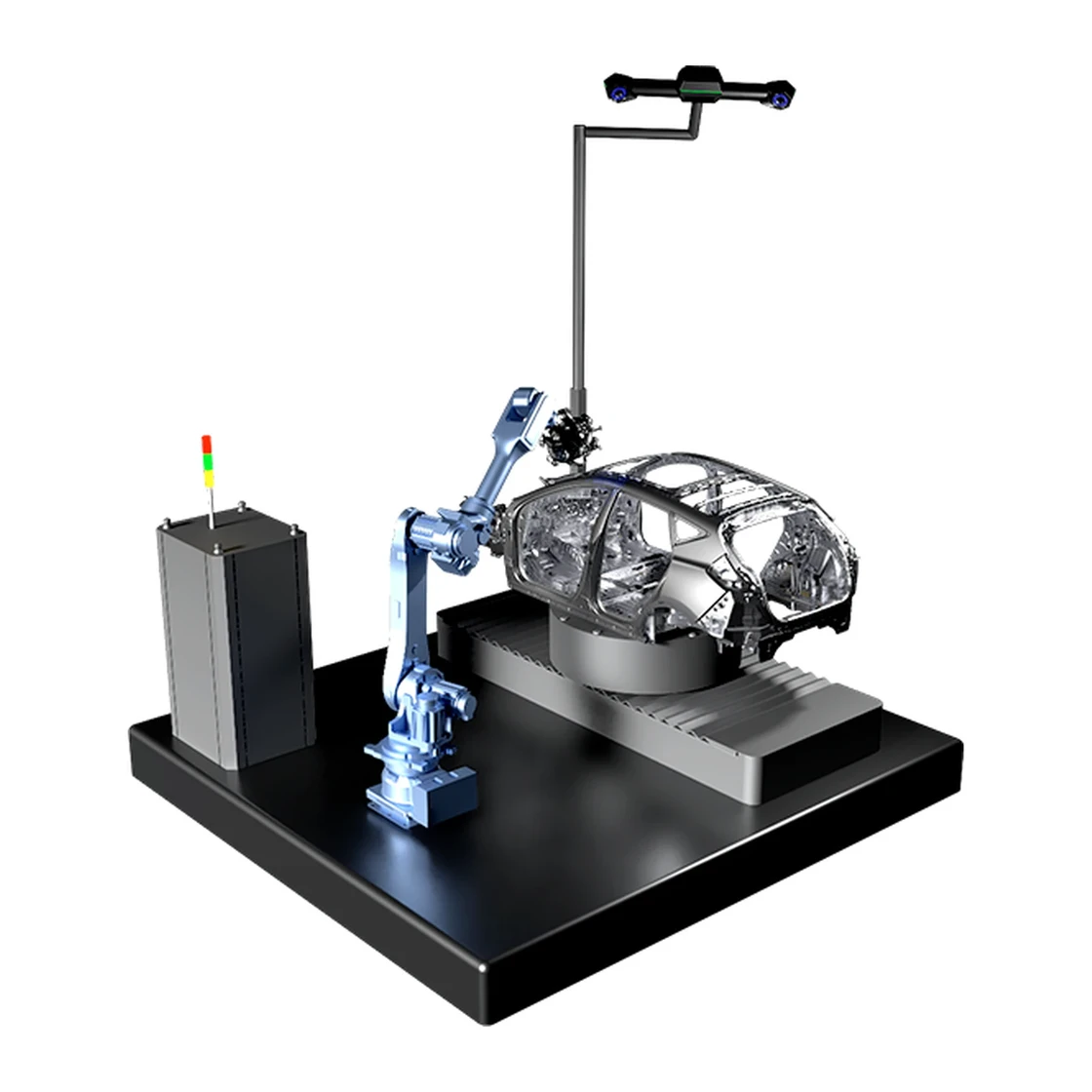

Робот с вылетом 1800 мм
Кобот достаёт до дальних зон крупного узла, а поворотный стол разворачивает деталь - перестановки не нужны.
01

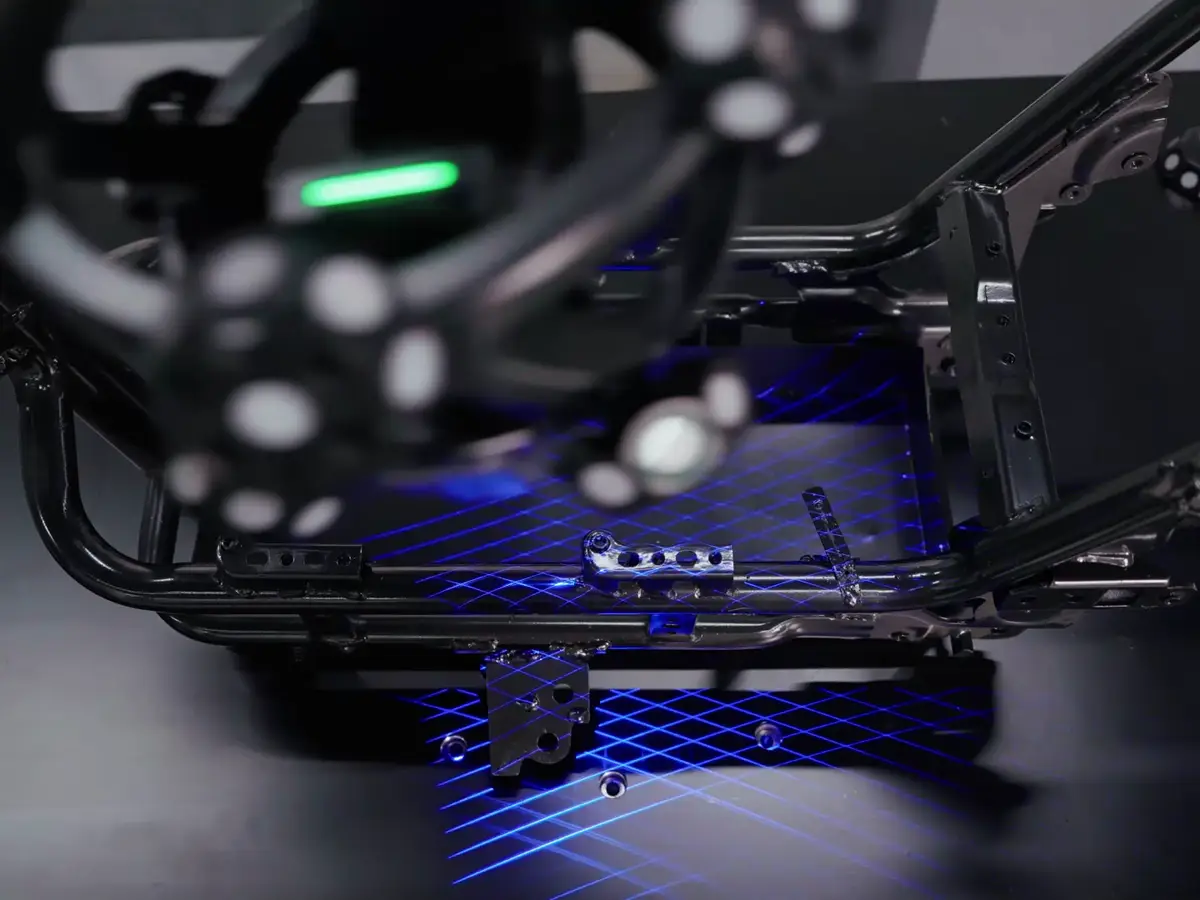

Кромки и отверстия
Оптическое измерение само распознаёт отверстия, пазы и кромки рам и панелей.
02

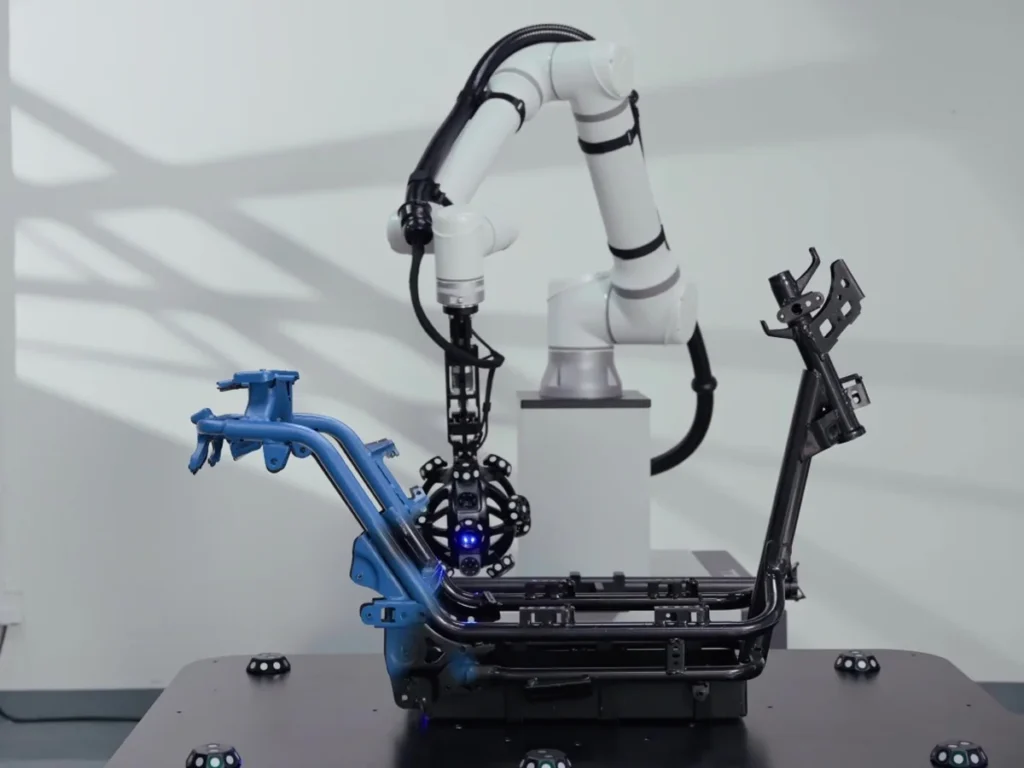

Крупные узлы
Ячейка 5,0 × 4,0 м вмещает сварные рамы и корпуса, а столы держат до 1000 кг.
03

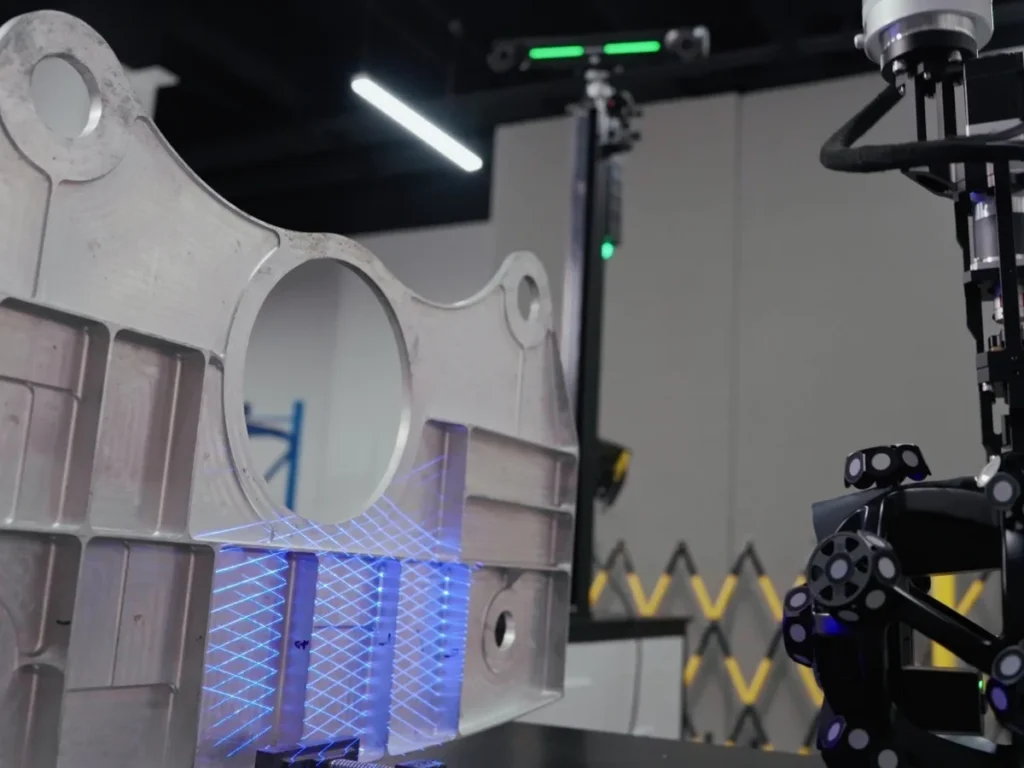

Литьё и панели
Система проверяет отливки и штампованные панели по CAD и выпускает отчёт сразу после съёмки.
04

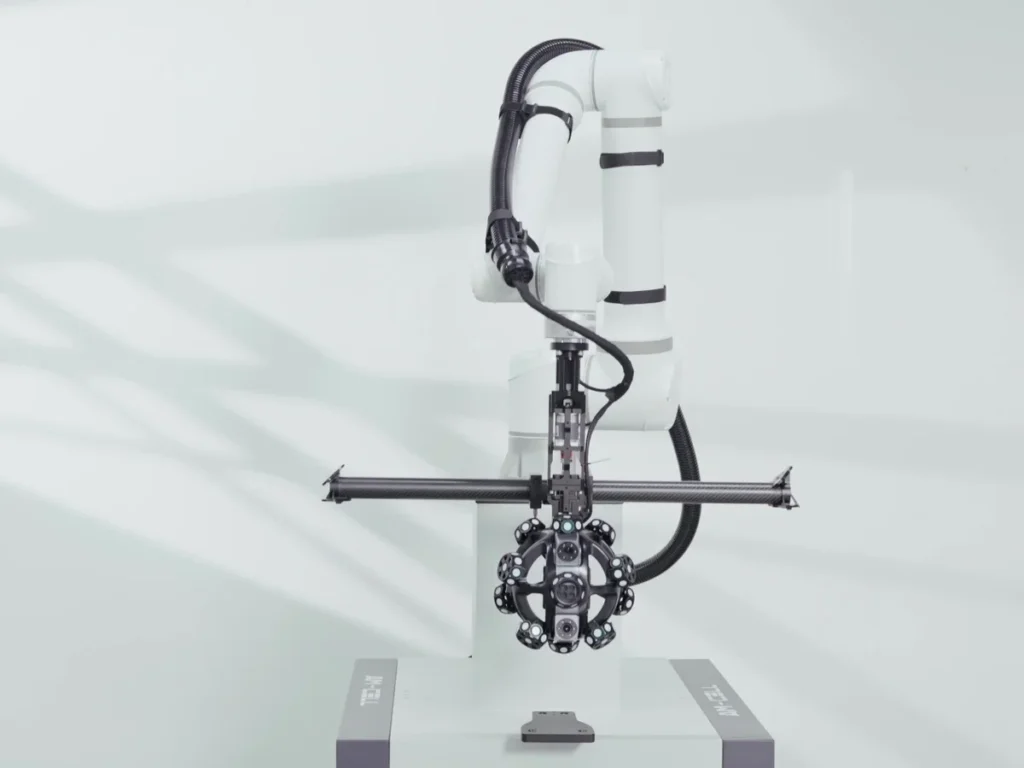

Без оператора
Датчики температуры, влажности и освещения запускают самокалибровку, контроль идёт в цеху без участия человека.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У C18X ячейка 5,0 × 4,0 м, вылет кобота 1800 мм и мощность 3,0 кВт; у C13X - 4,0 × 3,0 м, 1300 мм и 1,5 кВт.
Нет, путь и столкновения проверяют в цифровой измерительной комнате без программирования.
Камера проверяет тип детали, её положение и закрепление до начала съёмки.
В MES, PLC или QMS, есть модули SPC и анализа трендов.
Поворотные столы TT200-TT1000 держат от 200 до 1000 кг.
БрендScantech
Тип сканераСтационарный
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля сканирования деталей
Страна производителяКитай
Тип системыавтоматическая система оптического 3D-контроля
Размер ячейки5,0 × 4,0 м
Роботколлаборативный, вылет 1800 мм
Сканерыоптические измерительные системы SCANOLOGY
Точность сканеров≤ 0,020 мм при 6 630 000 измерений/с
Поворотные столыTT200 / TT500 / TT800 / TT1000 - 200 / 500 / 800 / 1000 кг
Наибольшая детальот ⌀1200 × 1000 мм (TT200) до ⌀2200 × 1800 мм (TT1000)
СвязьTCP/IP, MODBUS, OPC UA
Безопасностьаварийная остановка, обратная связь по усилию
Питание~220 В, 50-60 Гц
Мощность3,0 кВт
ПрограммаDefinSight
