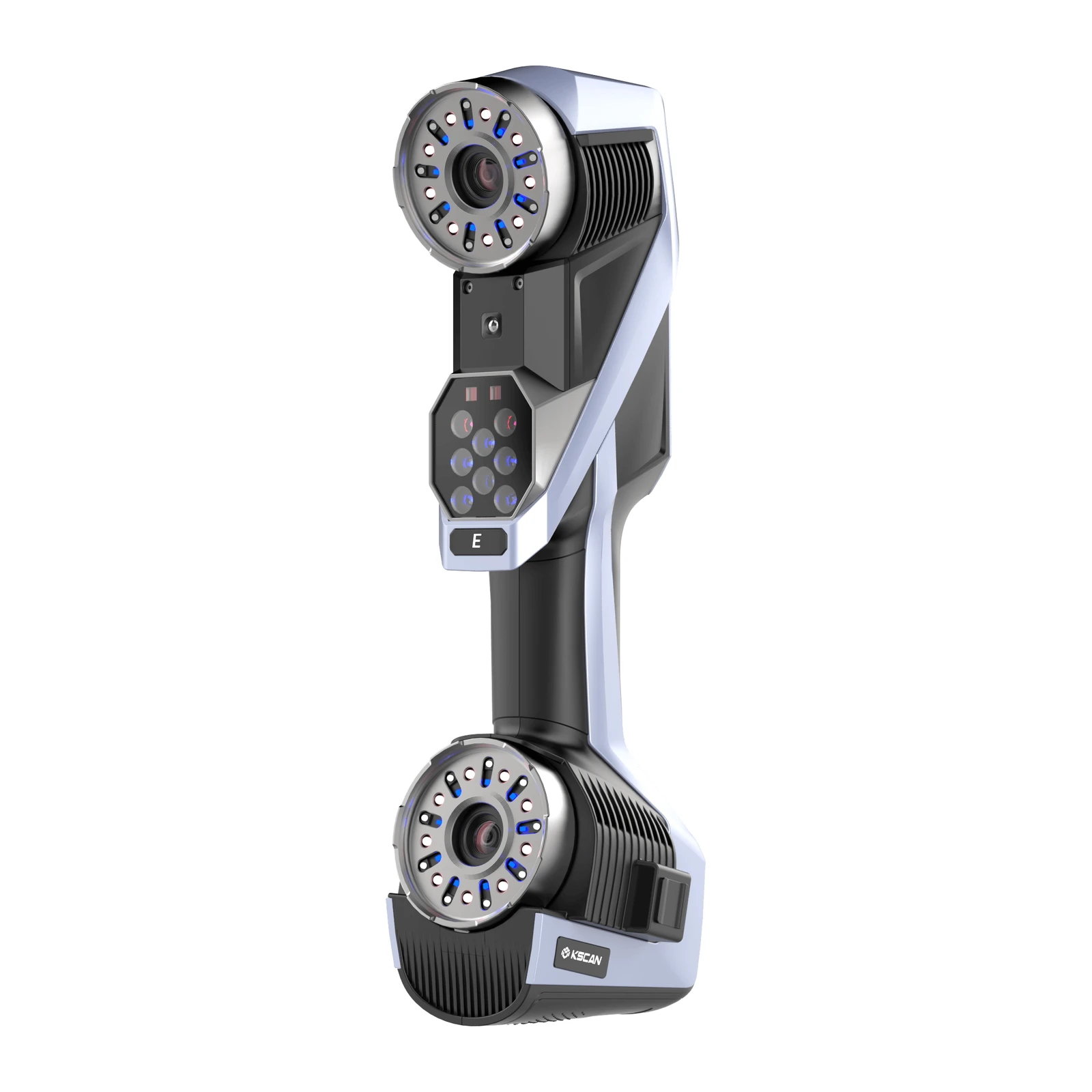

3D-сканер Scantech KSCAN-E
Предзаказ
Артикул: 210052
Scantech KSCAN-E - беспроводной метрологический 3D-сканер (синий лазер + ИК): точность 0,020 мм, поле до 1440 × 1000 мм, объекты 0,05-8 м.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech KSCAN-E - флагманский беспроводной метрологический 3D-сканер со встроенным вычислительным модулем, батареей и сенсорным экраном. Точность 0,020 мм, до 8 290 000 измерений в секунду, объекты от 5 см до 8 м.
Режимов пять. Сто восемь синих линий (четыре креста по 27) и 180 кадров в секунду снимают быстро, 17 параллельных линий с разрешением до 0,010 мм прорабатывают пазы и зубья, 38 инфракрасных линий берут поле до 1440 × 1000 мм с расстояния до 1,5 м, одна линия достаёт до глубоких отверстий. Адаптивная фотограмметрия с линейкой 800 мм держит объёмную точность 0,015 + 0,015 мм/м. Края отверстий и пазов сканер измеряет по серой шкале. Две сетевые карты передают данные без кабеля, калибровка занимает 20 секунд.
KSCAN-E подходит авиации, автопрому, энергетике, тяжёлой промышленности, железнодорожной и судовой технике, производству пресс-форм. Модель для деталей до 15 м - Scantech KSCAN-X, компактная - Scantech SIMSCAN-S Gen2, другие - в разделе Промышленные 3D-сканеры.
Рабочее расстояние KSCAN-E зависит от режима: 150-300 мм в детальном, 200-700 мм в быстром и 600-1500 мм в инфракрасном. Объёмная точность без фотограмметрии - 0,015 + 0,030 мм/м, с системой MSCAN-L15 - 0,015 + 0,012 мм/м. Ошибка формы на сфере - 0,030 мм, на плоскости - 0,050 мм. Режим распознавания кромок строит границы отверстий и пазов, поэтому их положение и диаметр измеряют прямо по скану.
Корпус - 344 × 124 × 99 мм, защита - IP50, рабочая температура - от -10 до +40 °C, поэтому Scantech KSCAN-E работает и в холодном цеху, и на открытой площадке. Лазер класса II безопасен для глаз. Подключение - по USB 3.0, Wi-Fi 6 или через две сетевые карты. Данные обрабатывают в программе DefinSight и сохраняют в STL, OBJ, PLY, ASC, IGS, TXT и MK2, откуда они идут в программы контроля и CAD.
Встроенный компьютер и сенсорный экран позволяют вести съёмку без ноутбука: оператор видит облако точек и пропуски прямо на корпусе. Для автоматического контроля сканер ставят на робота, а инфракрасный режим помогает снимать крупные объекты с большого расстояния без подмостей.
Scantech (Ханчжоу) выпускает промышленные 3D-сканеры SCANOLOGY с 2015 года, клиенты компании работают более чем в 70 странах. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Точность 0,020 мм
- 108 синих линий, 180 кадров/с
- До 8 290 000 измерений/с
- ИК-режим, поле до 1440 × 1000 мм
- Без кабелей, встроенный компьютер
- Экран и кнопки на корпусе

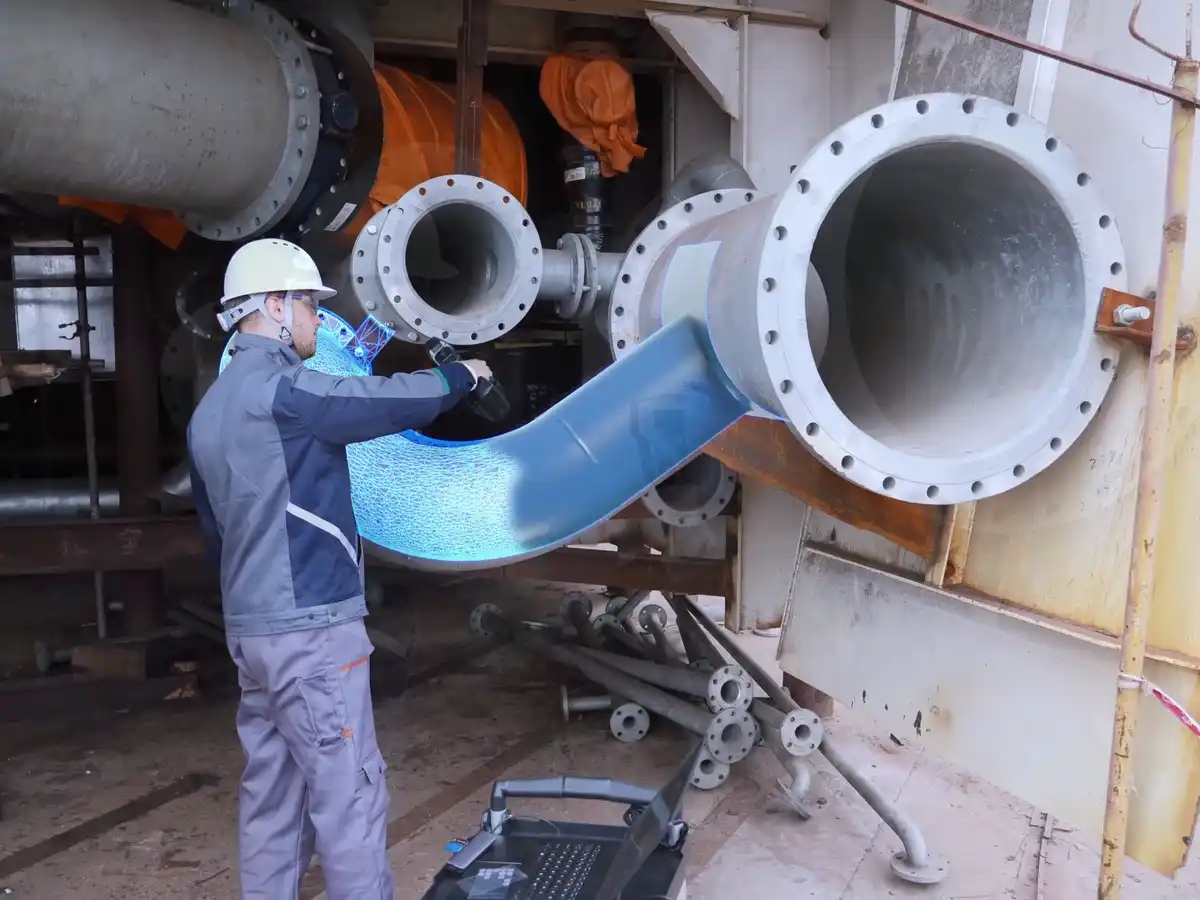

Крупные детали без кабеля
Батарея, встроенный компьютер и две сетевые карты позволяют обходить трубы, корпуса и оснастку без провода к ноутбуку. Скорость - до 8 290 000 измерений в секунду.
01

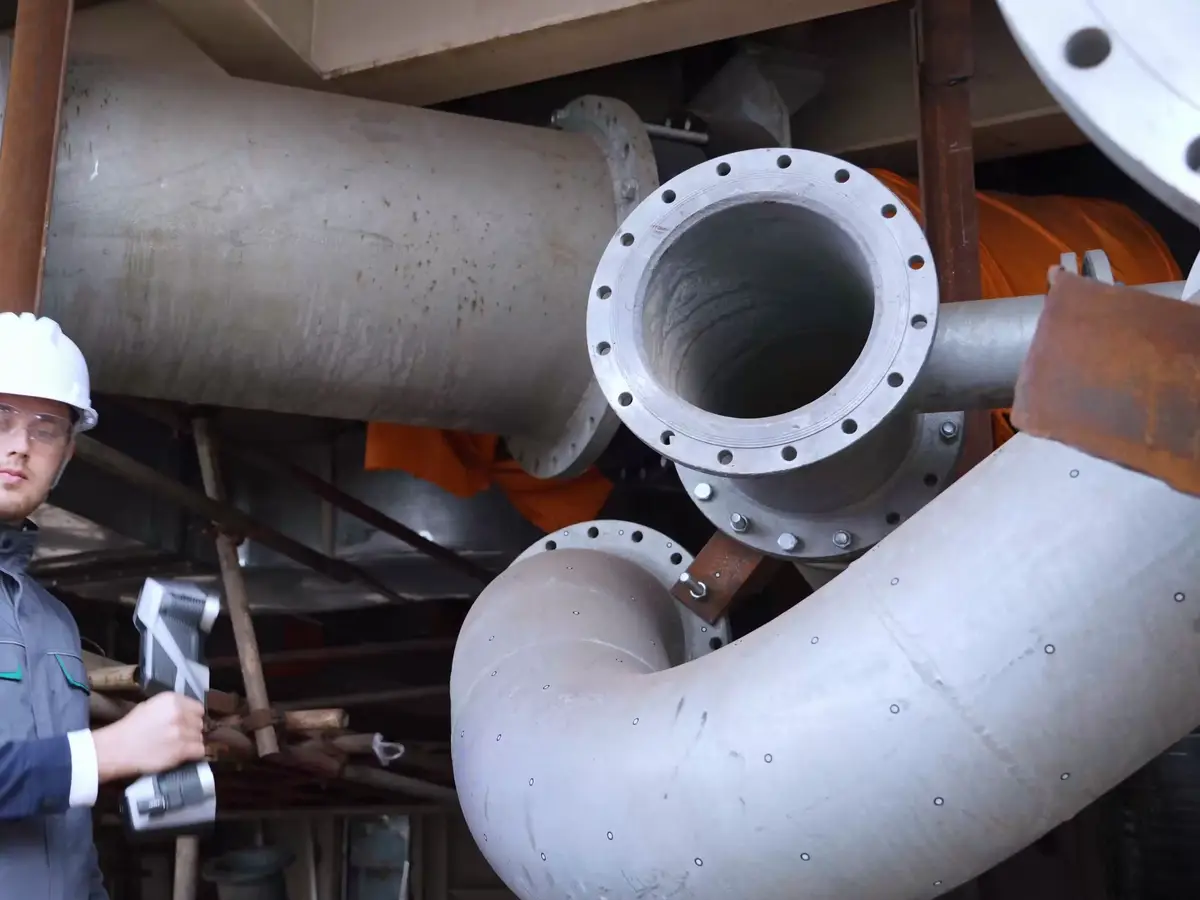

Управление с корпуса
Сенсорный экран и настраиваемые кнопки управляют сканированием без компьютера, калибровка занимает 20 секунд. Сканер включают и сразу начинают работу.
02

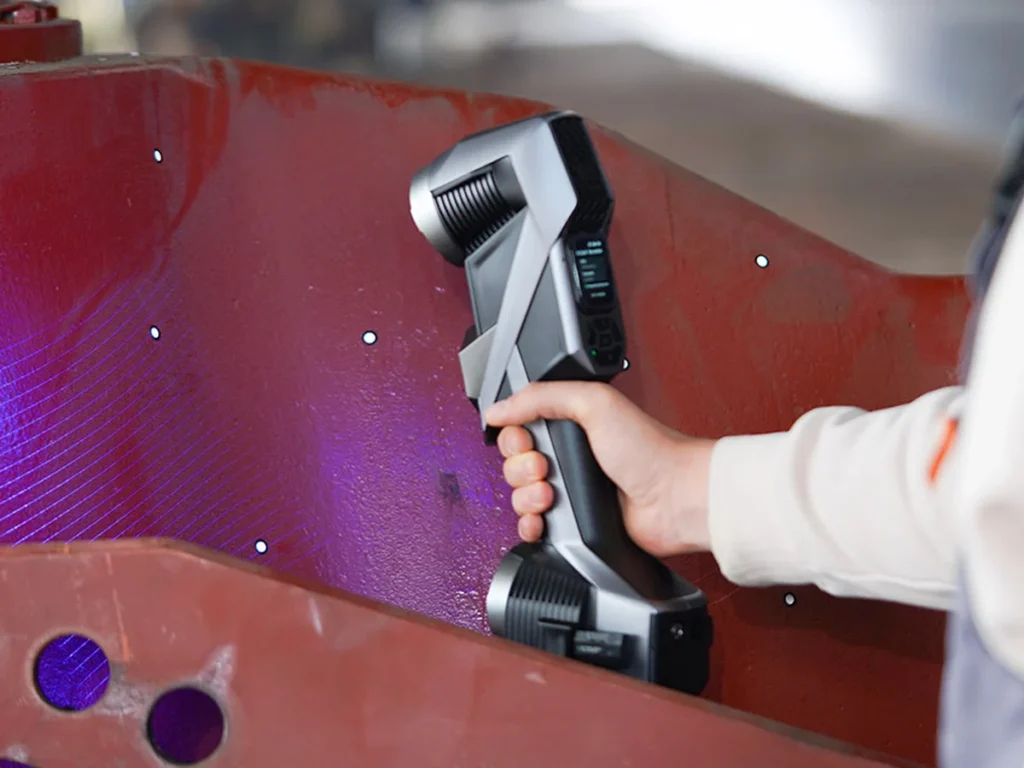

Детализация до 0,010 мм
Семнадцать параллельных синих линий и промышленные камеры снимают пазы, зазоры и зубья с разрешением до 0,010 мм, а сетка строится в реальном времени.
03

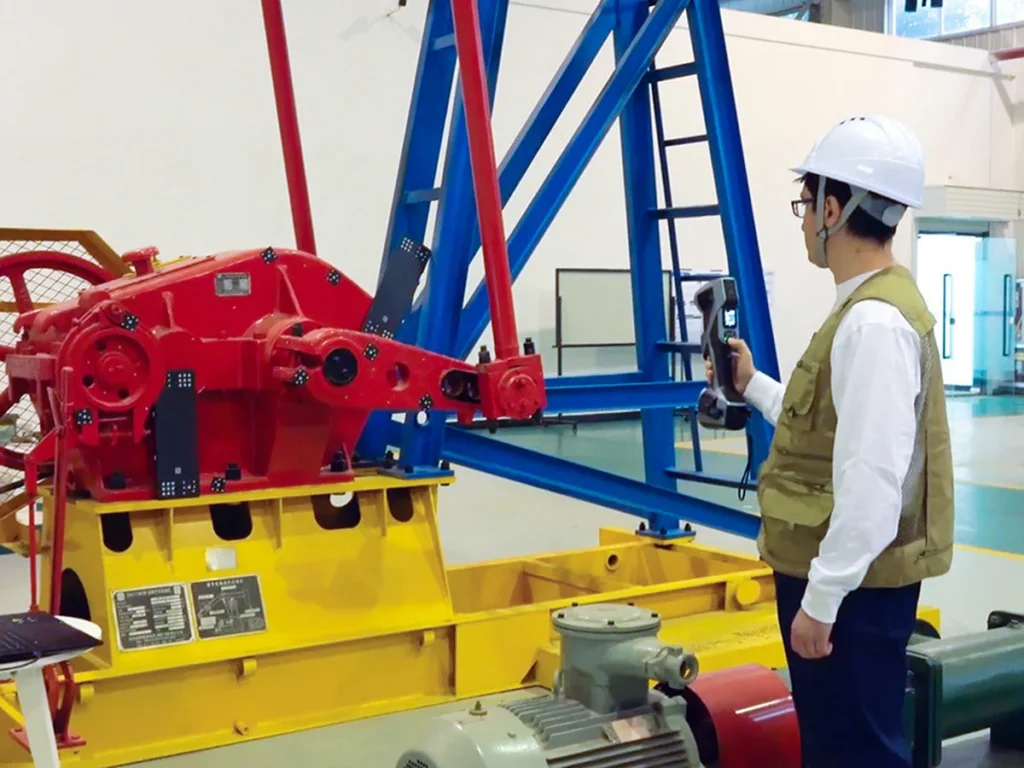

Инфракрасный режим для больших объектов
Тридцать восемь инфракрасных линий снимают поле до 1440 × 1000 мм с расстояния до 1,5 м, а адаптивная фотограмметрия держит точность на крупных деталях.
04

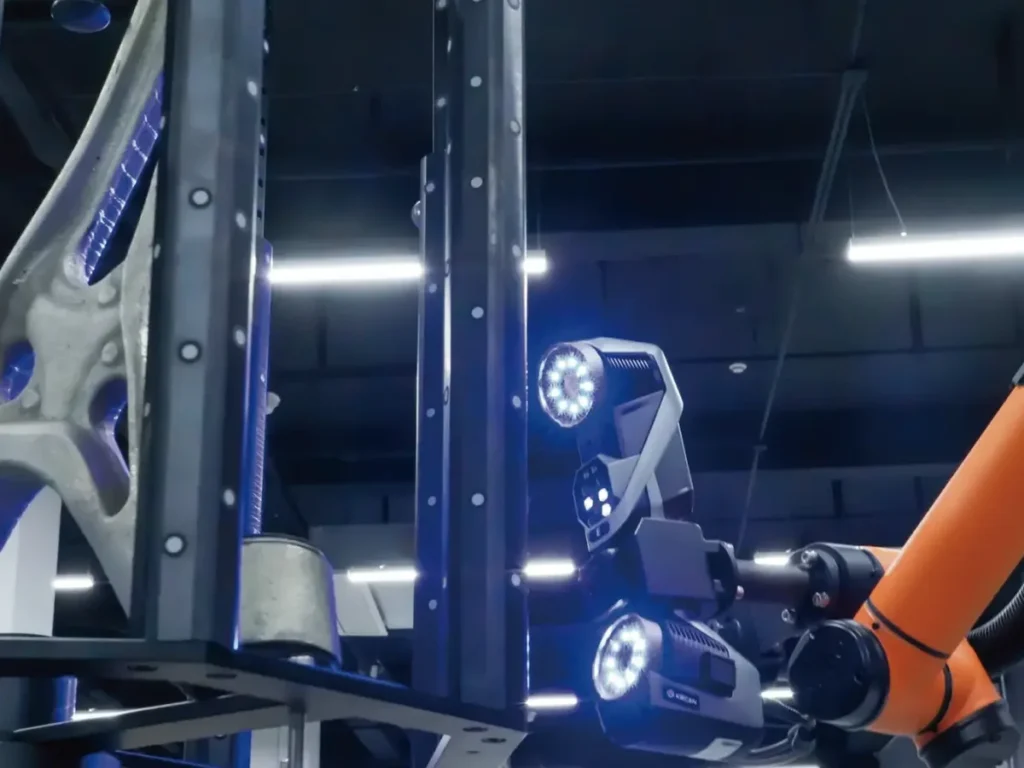

Автоматический контроль
Сканер ставят в автоматизированные системы SCANOLOGY: робот проходит по детали, а контроль партии идёт без участия оператора.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Точность 0,020 мм, объёмная - 0,015 + 0,030 мм/м, с адаптивной фотограмметрией и линейкой 800 мм - 0,015 + 0,015 мм/м.
Нет: встроенный модуль обрабатывает данные, а экран и кнопки управляют сканером. Компьютер с программой DefinSight нужен для обработки и контроля.
От 0,05 до 8 м, поле в инфракрасном режиме - до 1440 × 1000 мм.
Режим распознавания по серой шкале находит отверстия, пазы и кромки штампованных деталей, одна синяя линия снимает глубокие отверстия.
Да, сканер без вентилятора, защита IP50, работает от -10 до +40 °C.
БрендScantech
Тип сканераРучной
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияДа
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиний лазер и инфракрасный лазер
Режимы108 синих линий (4 креста), 17 параллельных, 38 ИК-линий, 1 линия для отверстий, распознавание кромок
Точность0,020 мм
Объёмная точность0,015 + 0,030 мм/м; с фотограмметрией 0,015 + 0,015 мм/м; с MSCAN-L15 0,015 + 0,012 мм/м
Форма (сфера / плоскость)0,030 / 0,050 мм
Скорость≤ 8 290 000 измерений/с
Поле≤ 1440 × 1000 мм
Рабочее расстояние600-1500 мм (ИК), 200-700 мм (быстрый), 150-300 мм (детальный)
Размер объектов0,05-8 м
Разрешение≤ 0,010 мм
Класс лазераII (безопасен для глаз)
Габариты344 × 124 × 99 мм
ПодключениеUSB 3.0, Wi-Fi 6, две сетевые карты
ЗащитаIP50
Рабочая температураот -10 до +40 °C
ФорматыSTL, OBJ, PLY, ASC, IGS, TXT, MK2
ПрограммаDefinSight
KSCAN-E: беспроводной флагманский 3D-сканер (англ.)
