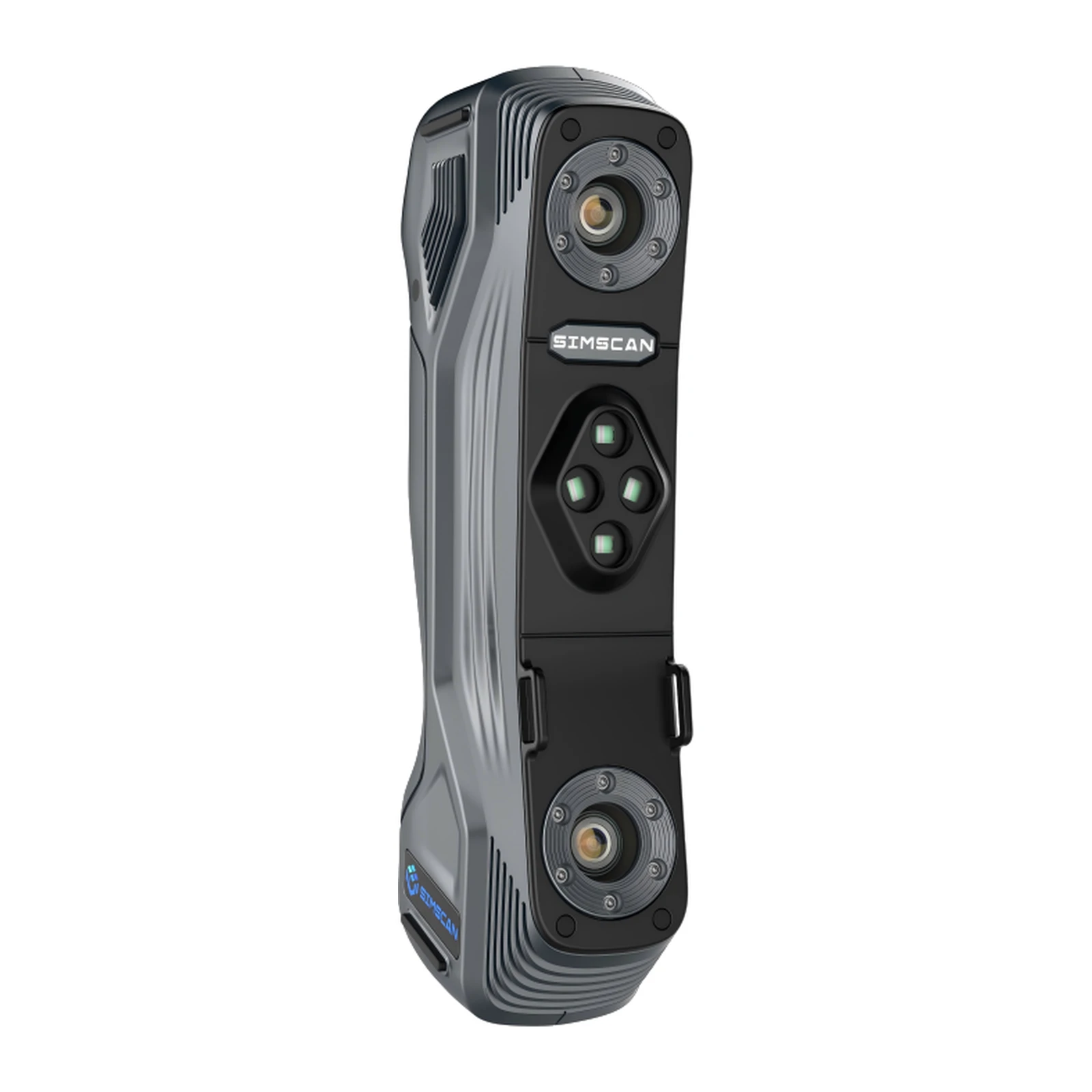

3D-сканер Scantech SIMSCAN-S Gen2
Предзаказ
Артикул: 210058
Scantech SIMSCAN-S Gen2 - компактный 3D-сканер (синий лазер): точность 0,015 мм, 8 100 000 измерений/с, 560 г, Wi-Fi 6.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech SIMSCAN-S Gen2 - беспроводной 3D-сканер размером с ладонь для контроля допусков: точность 0,015 мм, сферичность 0,025 мм и плоскостность 0,035 мм по ISO 10360. Корпус из магниевого сплава весит 560 г.
Сто восемь синих линий четверного креста, 180 кадров в секунду и до 8 100 000 измерений в секунду снимают сложные детали плавно, без задержек. Семнадцать параллельных линий прорабатывают мелкие элементы, одна линия достаёт до дна отверстий. Камеры с короткой базой смотрят в зазоры, пазы и каналы. Экран на корпусе показывает данные, съёмная зарядная база упрощает работу. Объёмная точность - 0,015 + 0,03 мм/м, с адаптивной фотограмметрией - 0,015 + 0,012 мм/м.
SIMSCAN-S Gen2 подходит для авиации и точной механообработки: функциональных поверхностей, посадочных мест, элементов с жёсткими допусками. Версия с точностью 0,020 мм - Scantech SIMSCAN-E Gen2, флагман - KSCAN-E, другие - в разделе Промышленные 3D-сканеры.
Рабочее расстояние SIMSCAN-S Gen2 - 300 мм, глубина резкости - 550 мм, поле - до 700 × 600 мм, частота - до 180 кадров в секунду. Корпус - 203 × 80 × 44 мм. Подключение - по Wi-Fi 6 или USB 3.0, рабочая температура - от -10 до +40 °C, поэтому сканер подходит и для цеха, и для выездного контроля.
Режимов три: 108 линий четверного креста для быстрой съёмки, 17 параллельных для мелких элементов и одна линия для отверстий. Scantech SIMSCAN-S Gen2 передаёт данные в программу DefinSight, где облако точек совмещают с CAD-моделью, строят карту отклонений, сечения и отчёт по допускам.
Точность 0,015 мм и проверка по ISO 10360 позволяют использовать сканер там, где раньше нужен был контактный щуп: для пазов, посадочных отверстий и функциональных поверхностей. Без кабеля оператор свободно обходит деталь на станке или в сборке. Для крупных деталей точность на длине держит адаптивная фотограмметрия. Кадры совмещаются по меткам, наклеенным на деталь, поэтому её можно поворачивать во время съёмки. Данные сохраняются в STL, OBJ, PLY, ASC, IGS, TXT и MK2 и переходят в программы контроля и CAD.
Точность сканеров SCANOLOGY проверяют в калибровочной лаборатории компании, аккредитованной по ISO/IEC 17025. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Точность 0,015 мм, ISO 10360
- 126 синих линий
- До 8 100 000 измерений/с
- Беспроводной, 560 г
- Экран на корпусе

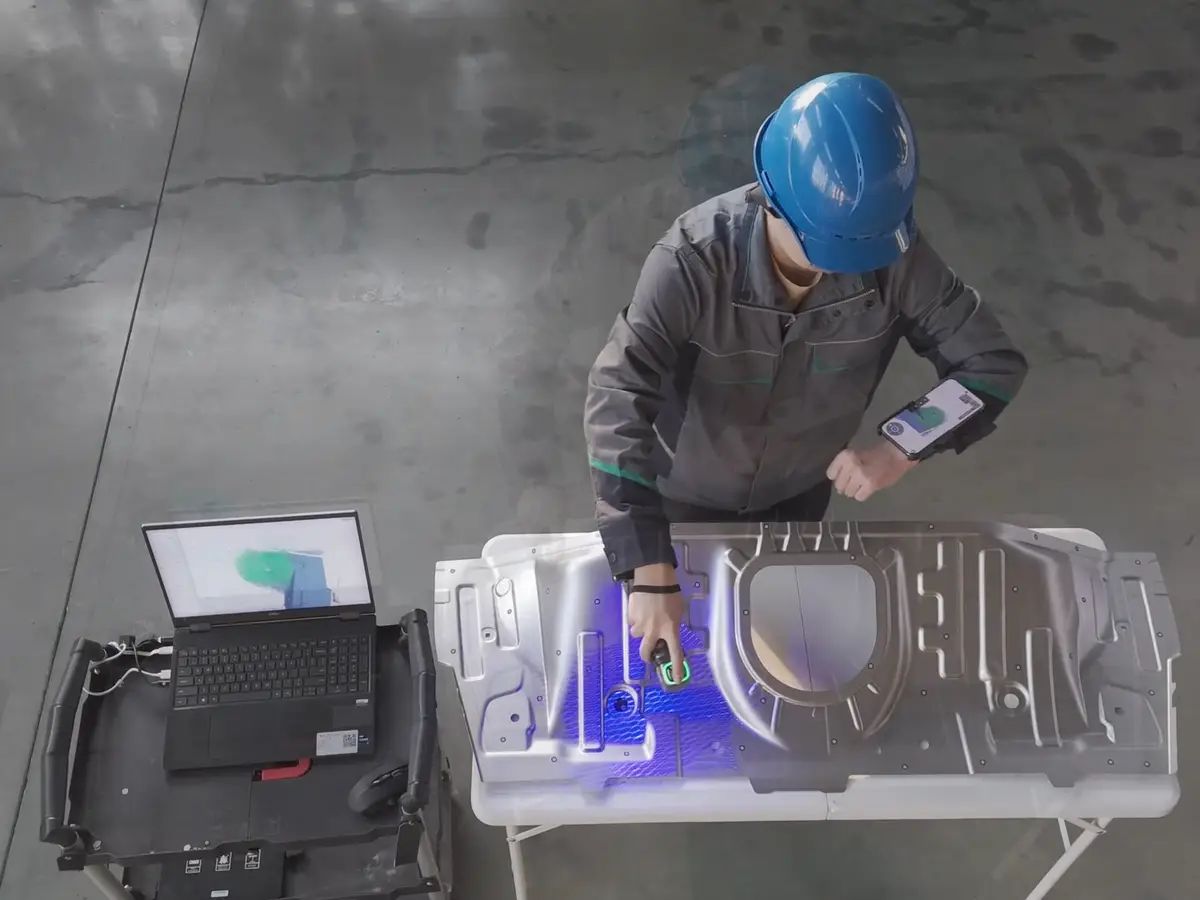

Контроль допусков
Точность 0,015 мм, сферичность 0,025 мм и плоскостность 0,035 мм позволяют проверять функциональные поверхности и посадки по GD&T.
01

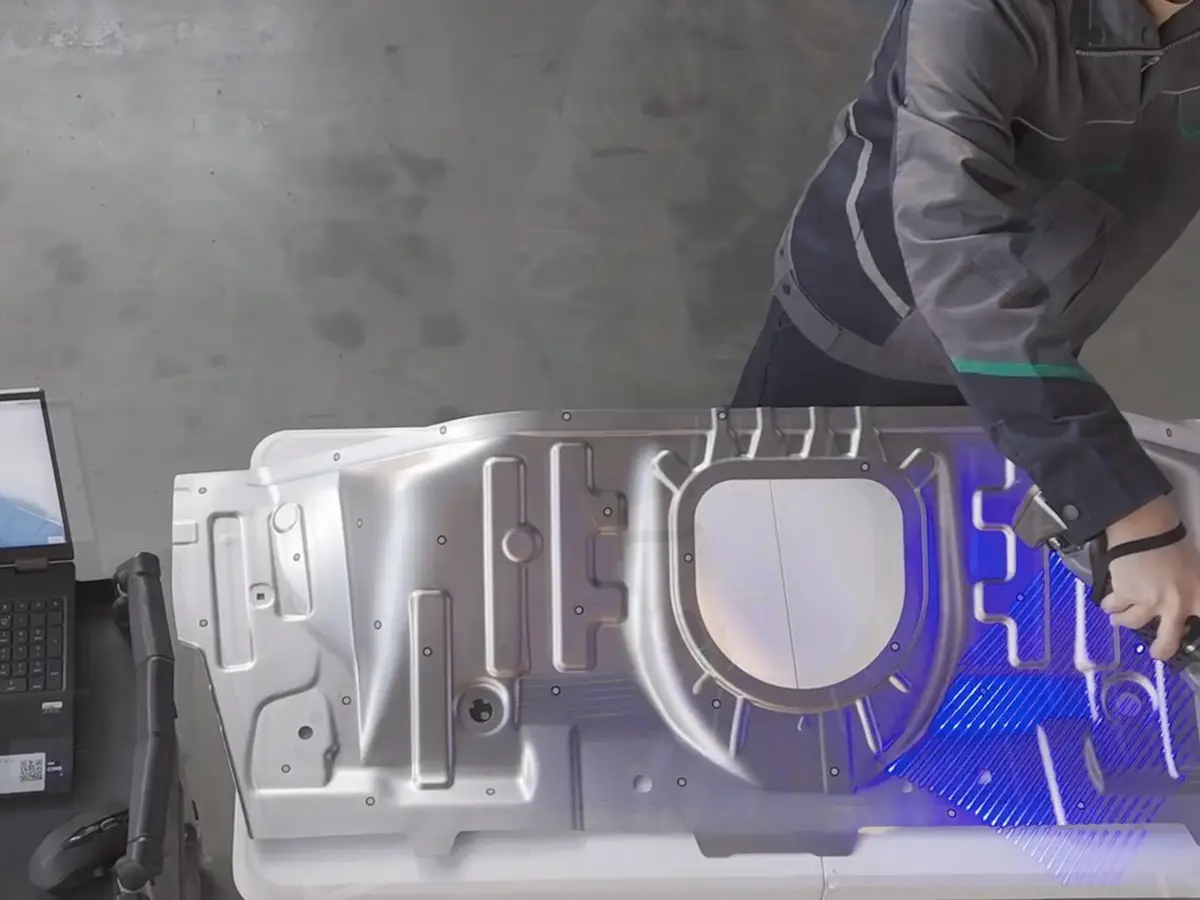

Сто восемь линий
Четверной крест из 108 синих линий и 180 кадров в секунду дают до 8 100 000 измерений в секунду - даже сложная деталь снимается плавно.
02

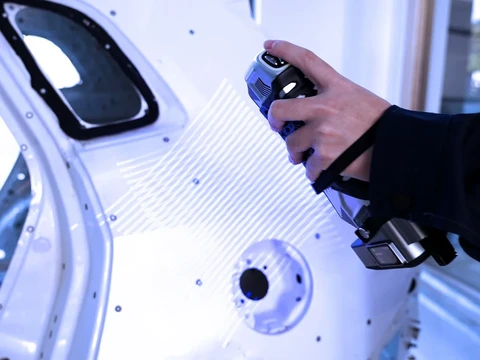

Без кабелей
Корпус из магниевого сплава весит 560 г, вычисления идут на борту, данные - по Wi-Fi 6: сканер берут на высоту и в тесные места.
03

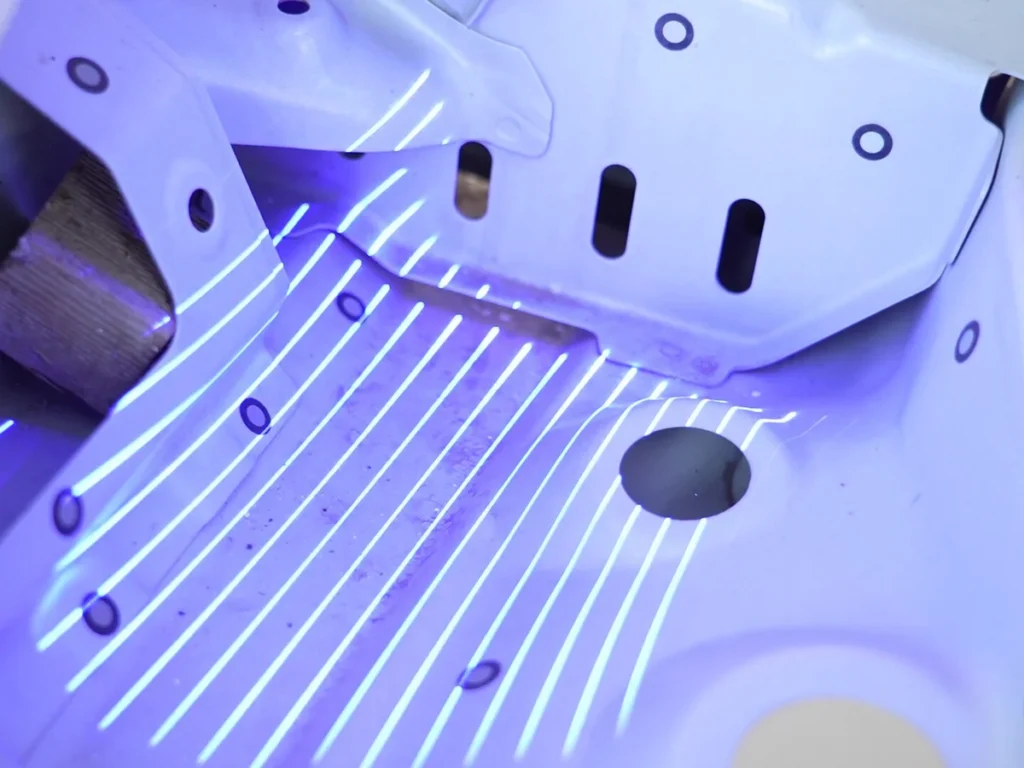

Пазы и отверстия
Камеры с короткой базой и отдельная линия снимают глубокие отверстия, пазы и каналы - данные полные для контроля и реверса.
04

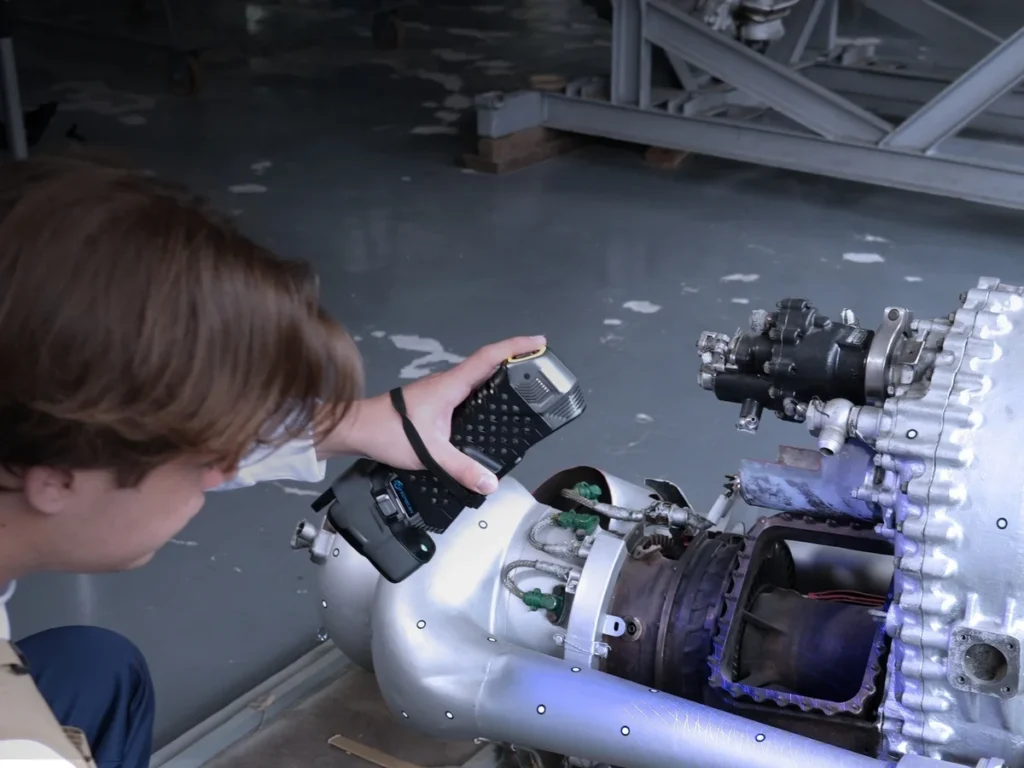

Авиация и механообработка
Сканер берут там, где важна целостность допусков: авиационные узлы, точно обработанные детали, сборочные базы.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У S Gen2 точность 0,015 мм, сферичность и плоскостность нормированы, объёмная точность 0,015 + 0,03 мм/м; у E Gen2 - до 0,020 мм и 0,015 + 0,035 мм/м.
По ISO 10360-13, VDI/VDE 2634 часть 3 и JJF 1951 в лаборатории, аккредитованной по ISO/IEC 17025.
560 г, корпус из магниевого сплава 203 × 80 × 44 мм.
Да, адаптивная фотограмметрия с линейкой даёт объёмную точность 0,015 + 0,012 мм/м.
Да, через USB 3.0, а беспроводной режим работает по Wi-Fi 6.
БрендScantech
Тип сканераРучной
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияДа
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиний лазер
Режимы108 линий (четверной крест), 17 параллельных, 1 линия для отверстий
Точность0,015 мм
Объёмная точность0,015 + 0,03 мм/м; с адаптивной фотограмметрией 0,015 + 0,012 мм/м
Сферичность / плоскостность0,025 / 0,035 мм
Скорость≤ 8 100 000 измерений/с
Частота кадров≤ 180 кадров/с
Поле≤ 700 × 600 мм
Разрешение≤ 0,020 мм
Рабочее расстояние300 мм
Глубина резкости550 мм
Габариты203 × 80 × 44 мм
Вес560 г
ПодключениеWi-Fi 6, USB 3.0
Рабочая температураот -10 до +40 °C
ПрограммаDefinSight
