3D-сканер Scantech TrackScan Sharp 49

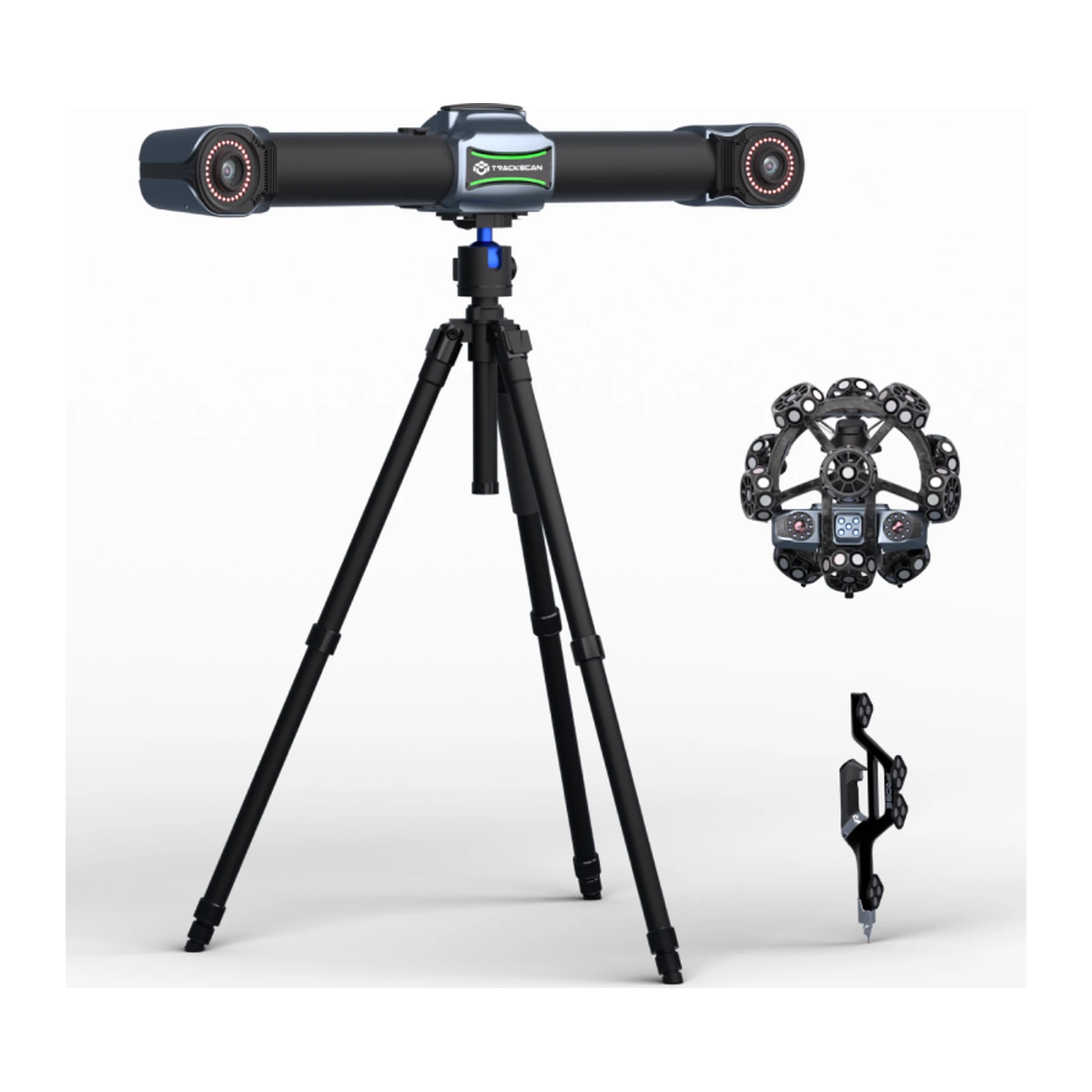

Scantech TrackScan Sharp 49 - оптическая система 3D-сканирования серии Sharp для деталей от 0,1 до 12 м: трекер с камерами 25 Мп отслеживает сканер на расстоянии до 6 м в объёме 49 м³. Точность - до 0,025 мм, объёмная - 0,049 мм на 10,4 м³.

Сканер Sharp 49 проще старших версий: 21 синий лазерный крест для быстрой съёмки, 7 параллельных линий для деталей и одна линия для отверстий, до 2 600 000 измерений в секунду и поле 500 × 600 мм. Маркеры на детали не нужны - положение сканера определяет трекер. С фотограмметрией MSCAN на деталях больше 6 м объёмная точность - 0,044 мм + 0,012 мм/м. Положение отверстий измеряется с точностью 0,050 мм. Система работает при температуре от 0 до 45 °C.

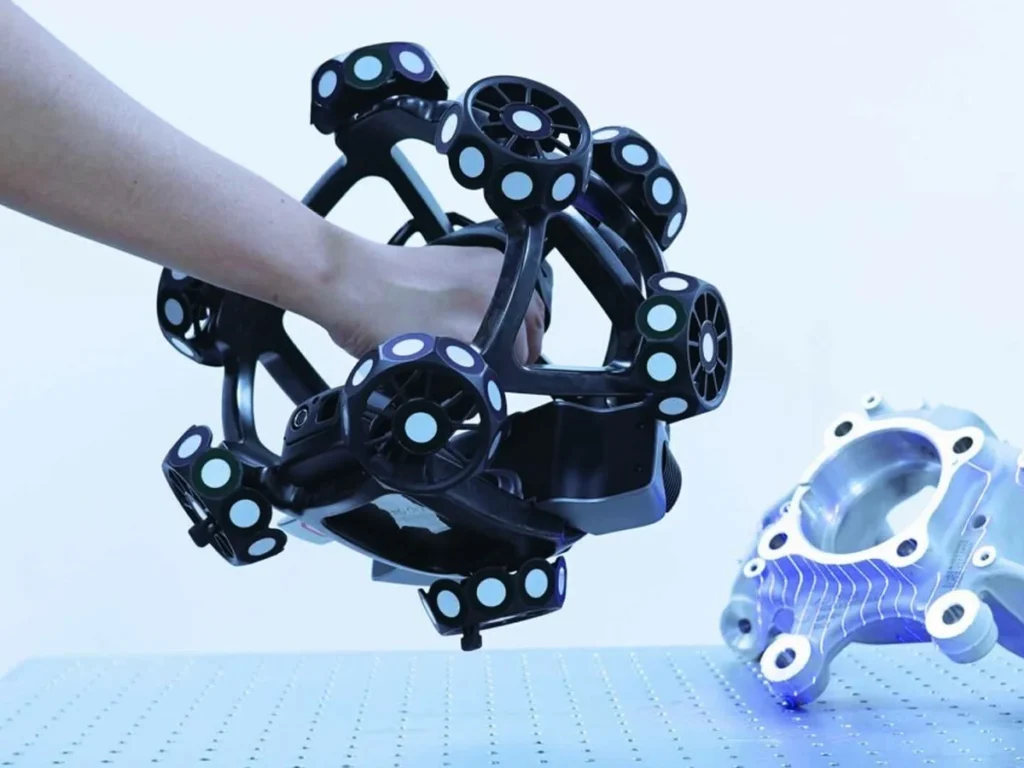

Sharp 49 подходит для цехов с деталями средних размеров: корпусов, рам, оснастки, узлов техники. Беспроводная версия с 90 м³ - Scantech TrackScan Sharp-E, портативная система - TrackScan GO-C, другие - в разделе Промышленные 3D-сканеры.

Объёмная точность TrackScan Sharp 49 - 0,049 мм на 10,4 м³, 0,067 мм на 28,6 м³ и 0,089 мм на 49 м³. Разрешение - до 0,020 мм, рабочее расстояние - 300 мм, глубина резкости - 400 мм. Подключение - по USB 3.0 или через сетевой интерфейс, сертификаты - CE, RoHS и WEEE. Данные обрабатывают в программе DefinSight: там скан совмещают с CAD-моделью и строят карту отклонений.

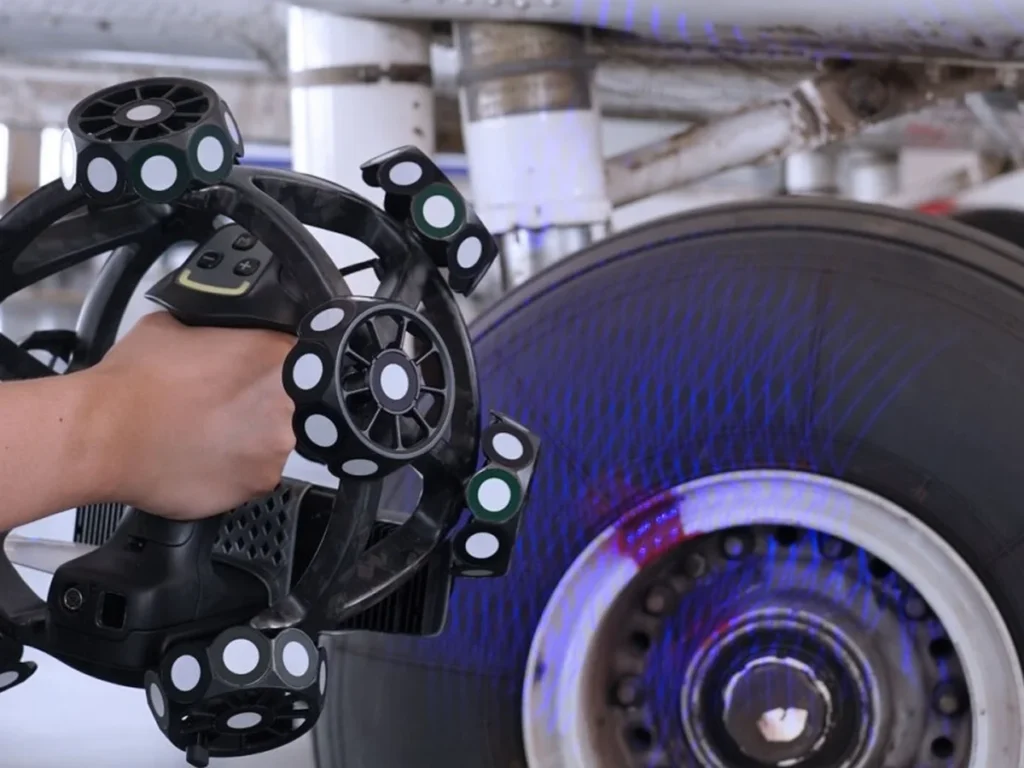

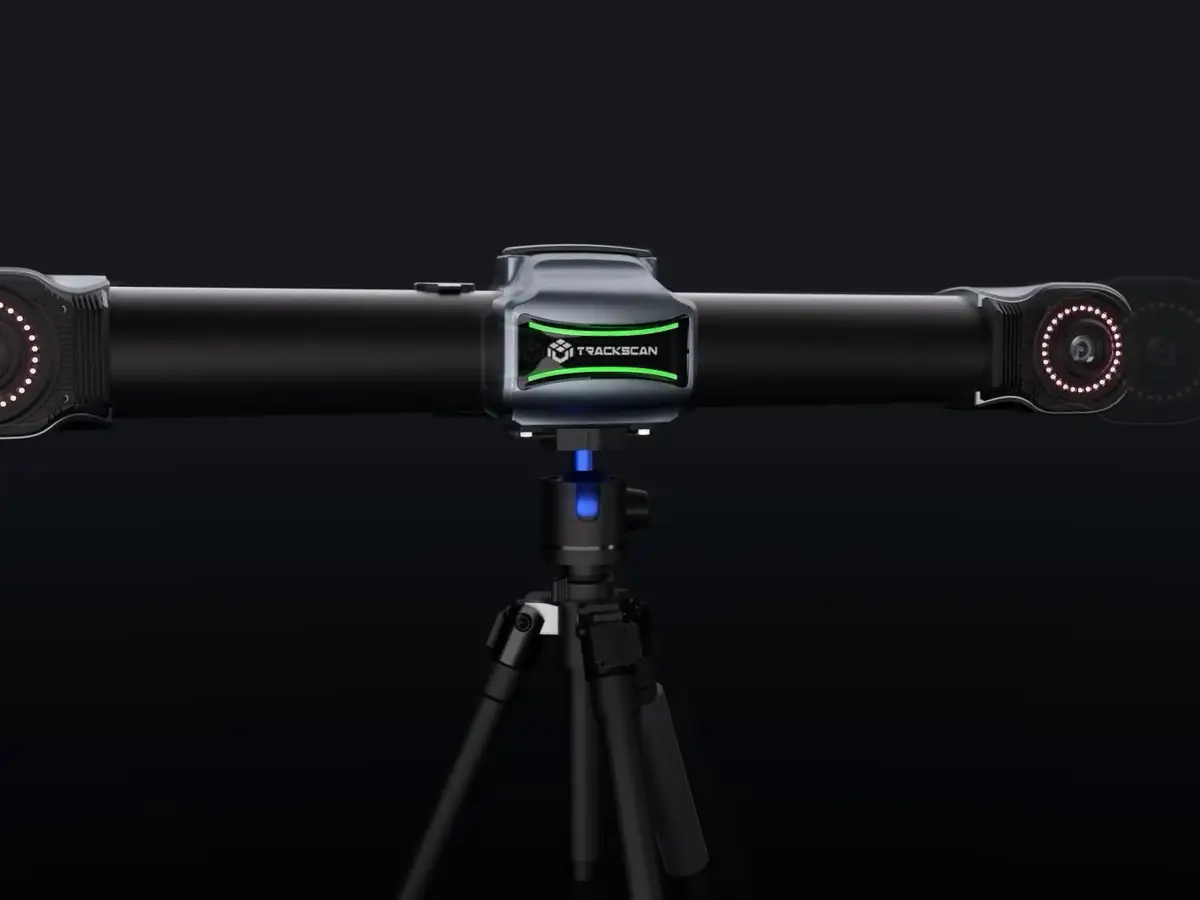

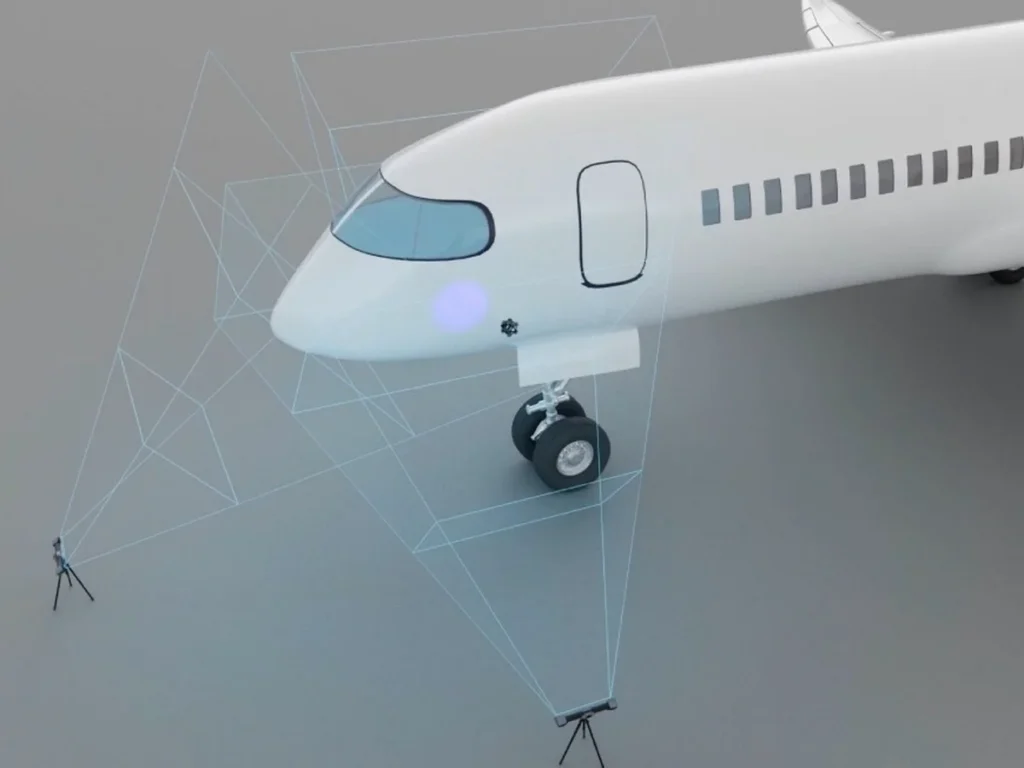

Трекер стоит на штативе и видит отражатели на корпусе сканера, поэтому оператор свободно обходит деталь, а саму деталь можно слегка сдвинуть без потери привязки. Scantech TrackScan Sharp 49 снимает колёса, рамы, корпуса и узлы техники. Для деталей длиннее 6 м систему дополняют фотограмметрией, которая держит общую геометрию, а сканер добирает детали на каждом участке.

По сравнению со старшими версиями серии у сканера меньше линий и ниже скорость, но точность та же - до 0,025 мм. Поэтому Sharp 49 выбирают, когда детали средние, а бюджет ограничен, но нужна оптическая система без меток. Рабочая температура - от 0 до 45 °C, поэтому систему ставят в обычном цеху без отдельной метрологической комнаты. Объекты - от 0,1 до 12 м. Камеры трекера - 25 Мп. Метки на детали не нужны, поэтому подготовка и уборка наклеек не отнимают время.

Компания обслужила больше 10 000 клиентов более чем в 70 странах. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
