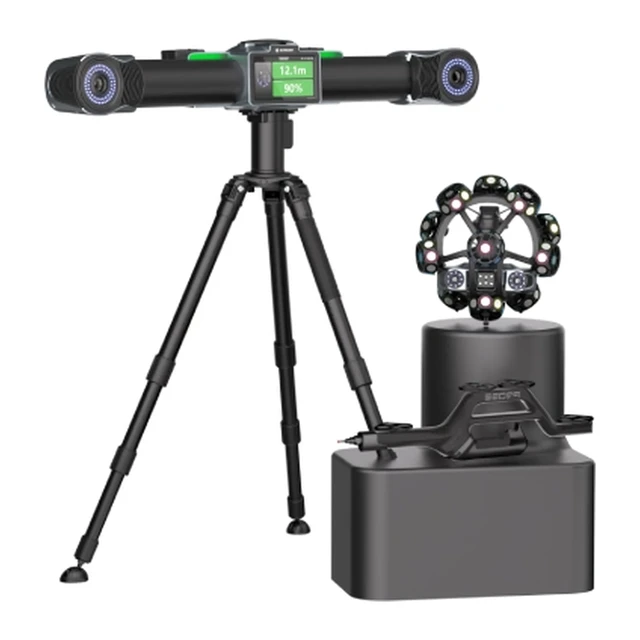

3D-сканер Scantech TrackScan GO-E
Предзаказ
Артикул: 210065
Scantech TrackScan GO-E - портативная оптическая система (трекер + сканер): трекер до 3,5 м, точность до 0,020 мм, всё в одном кофре.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech TrackScan GO-E - старшая версия портативной оптической системы TrackScan GO: трекер ведёт сканер на расстоянии до 3,5 м, объёмная точность в связке - 0,060 мм, сферичность 0,035 мм и плоскостность 0,050 мм по ISO 10360-13. Скорость - до 6 500 000 измерений в секунду.
Трекер и сканер компактные и лёгкие, вся система с аксессуарами помещается в один кофр и не требует роутера. В связке маркеры не нужны, трекер отдельно снимает поле до 2500 × 2000 мм с расстояния до 2,5 м, сканер отдельно даёт точность до 0,020 мм. Адаптивная фотограмметрия держит точность трекера 0,072 + 0,012 мм/м. Цветная камера накладывает модель на деталь, на обоих устройствах - экраны и программируемые кнопки. Систему можно подключить к планшету AirGO Pad и работать без компьютера.
GO-E подходит для контроля сварных рам, труб, корпусов и оснастки на нескольких площадках. Версия с трекером до 2,8 м - Scantech TrackScan GO-C, беспроводная система с дистанцией 4,2 м - NimbleTrack-E Gen2, другие - в разделе Промышленные 3D-сканеры.
Точность TrackScan GO-E в связке - до 0,030 мм, объёмная - 0,060 мм. Сканер отдельно даёт 0,020 мм и объёмную точность 0,015 + 0,035 мм/м, трекер отдельно - 0,075 мм. Рабочее расстояние сканера - 150-450 мм, до 650 мм в расширенном режиме, поле - 500 × 600 мм. Трекер работает на расстоянии 500-1500 мм, до 2500 мм.
Сканер весит 860 г, трекер - 1580 г без батарей, кофр - 660 × 499 × 329 мм, поэтому систему перевозят одним местом багажа между площадками. Подключение - по Wi-Fi 6 или USB-C, рабочая температура - от -10 до +40 °C. Режимов четыре: 34 линии для быстрой съёмки, 7 параллельных для мелких элементов, одна линия для отверстий и 34 линии трекера для широкого поля.
Scantech TrackScan GO-E работает в программе DefinSight-Inspect, которая ведёт оператора подсказками и сама собирает отчёт. Отдельный сканер достаёт внутрь труб и полостей, а связка с трекером измеряет фланцы, посадки и сварные рамы без меток. Сферичность в связке - 0,035 мм, плоскостность - 0,050 мм. Роутер не нужен, а систему можно подключить к планшету AirGO Pad. Цветная камера накладывает CAD-модель на деталь в дополненной реальности. Рабочая температура - от -10 до +40 °C. Вся система помещается в один кофр, поэтому её возят между площадками как обычный багаж, без отдельной доставки.
Точность сканеров SCANOLOGY проверяют в калибровочной лаборатории компании, аккредитованной по ISO/IEC 17025. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Трекер до 3,5 м
- 0,060 мм в связке
- До 6 500 000 измерений/с
- Три конфигурации
- Один кофр, без роутера
- Работа с планшетом AirGO Pad

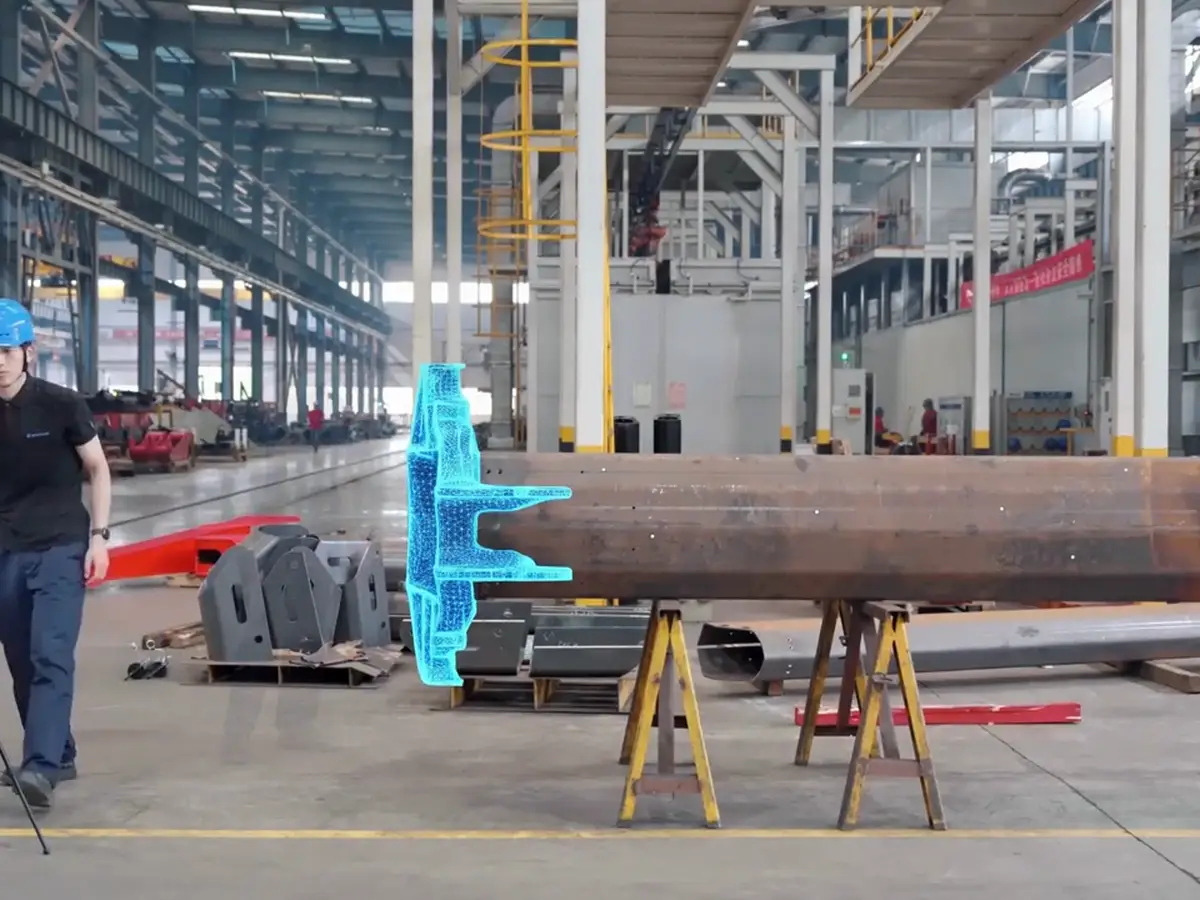

Широкое поле трекера
Трекер сам работает как ручной сканер с полем до 2500 × 2000 мм, поэтому крупные детали снимают быстро.
01

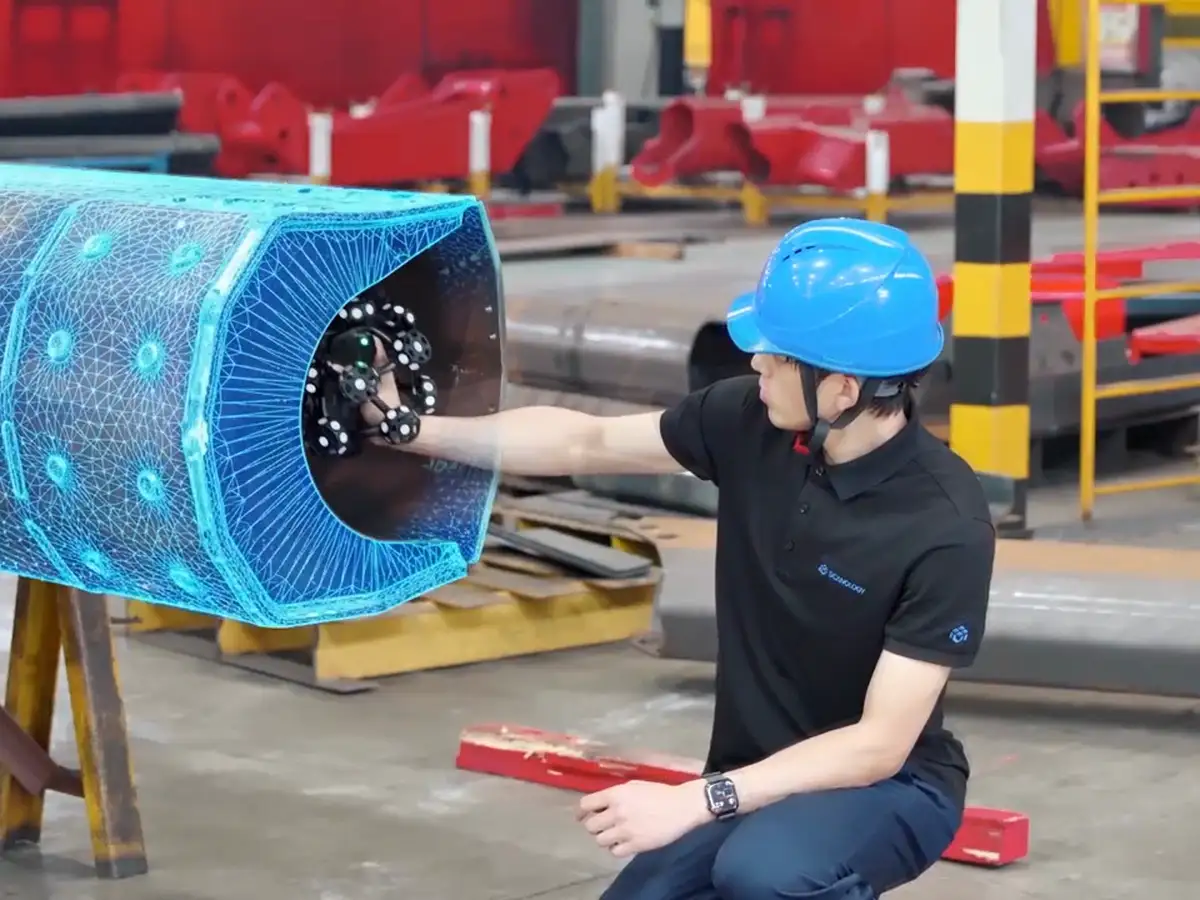

Внутри труб
Лёгкий сканер заводят в трубы и полости, а трекер со стороны держит точность без маркеров.
02

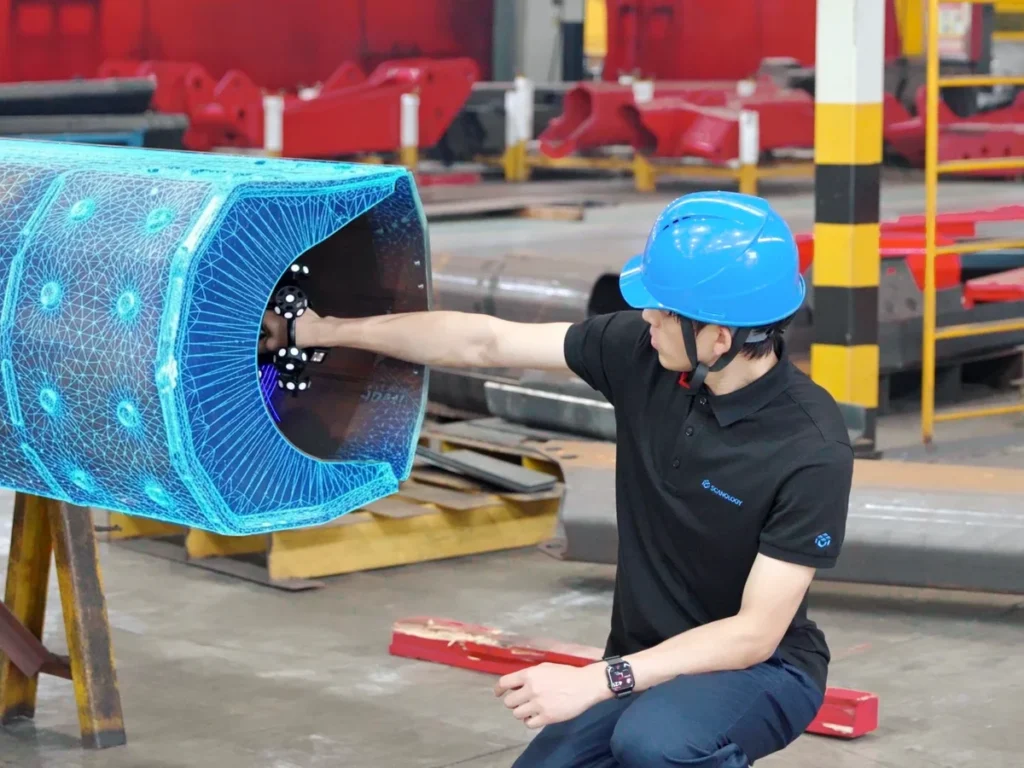

Сварные конструкции
В связке трекер и сканер проверяют сварные рамы и корпуса без маркеров, объёмная точность - 0,060 мм.
03

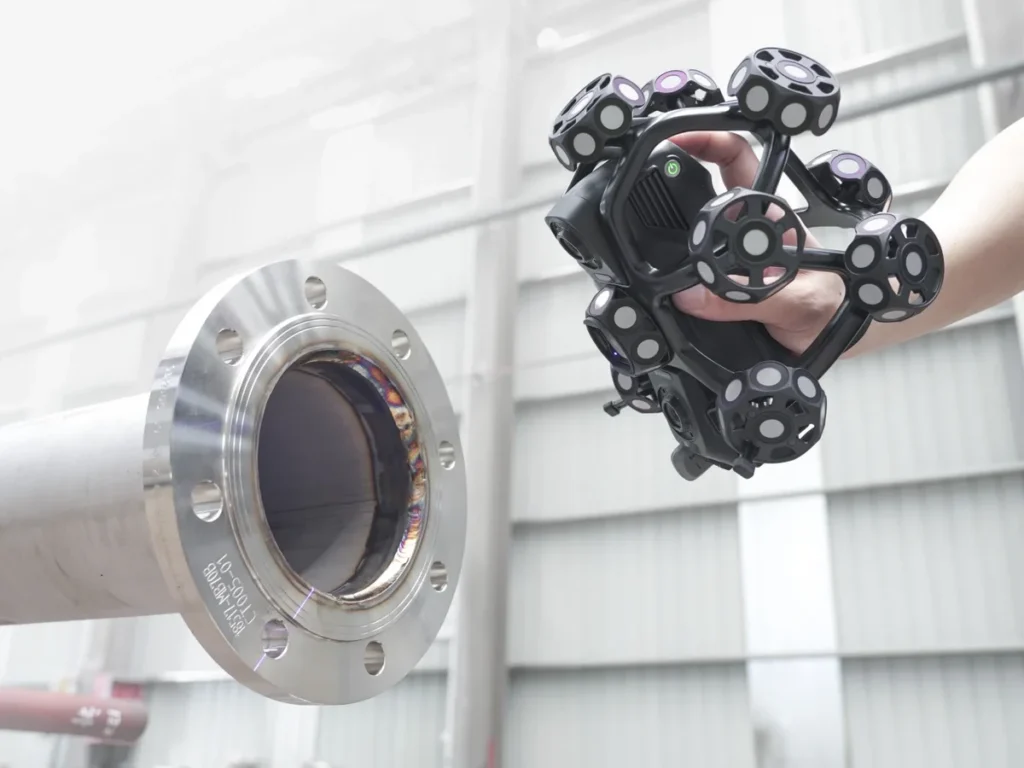

Фланцы и посадки
Сканер отдельно даёт точность до 0,020 мм - так проверяют фланцы, отверстия и посадочные места.
04

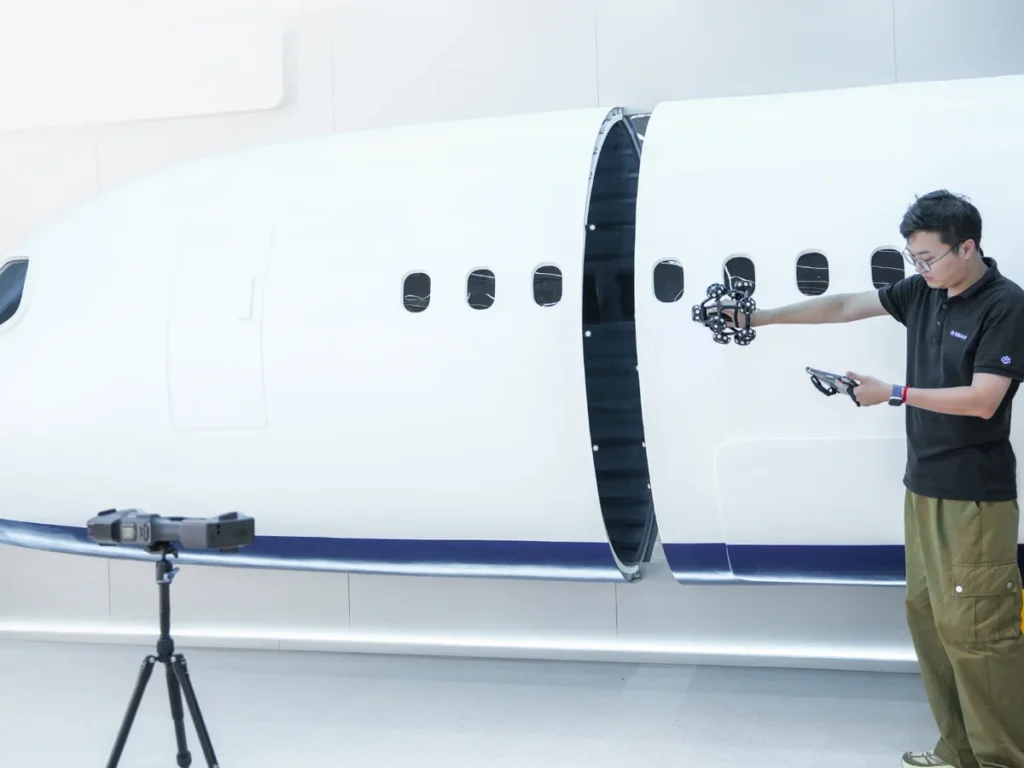

Авиационные детали
Трекер на штативе и лёгкий сканер снимают фюзеляж и узлы самолёта на месте, без снятия деталей.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Трекер GO-E ведёт сканер до 3,5 м (у GO-C - 2,8 м), объёмная точность в связке 0,060 мм против 0,064 мм.
Да, систему подключают к планшетному решению AirGO Pad.
Нет, роутер и ретранслятор не требуются.
До 0,020 мм, объёмная - 0,015 + 0,035 мм/м.
660 × 499 × 329 мм, в нём помещается вся система.
БрендScantech
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияДа
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Тип системыпортативная оптическая система 3D-сканирования (трекер + сканер)
Режимы34 линии (быстрый), 7 параллельных, 1 для отверстий, 34 линии трекера
Дистанция отслеживания≤ 3500 мм
Точность≤ 0,030 мм в связке, 0,020 мм сканер, 0,075 мм трекер
Объёмная точность0,060 мм в связке; сканер 0,015 + 0,035 мм/м; трекер 0,072 + 0,012 мм/м
Сферичность / плоскостность0,035 / 0,050 мм
Скорость≤ 6 500 000 измерений/с
Полесканер 500 × 600 мм, трекер 2500 × 2000 мм
Рабочее расстояниесканер 150-450 мм (≤ 650), трекер 500-1500 мм (≤ 2500)
Вессканер 860 г, трекер 1580 г (без батарей)
Кофр660 × 499 × 329 мм
ПодключениеWi-Fi 6, USB-C
Рабочая температураот -10 до +40 °C
ПрограммаDefinSight-Inspect
