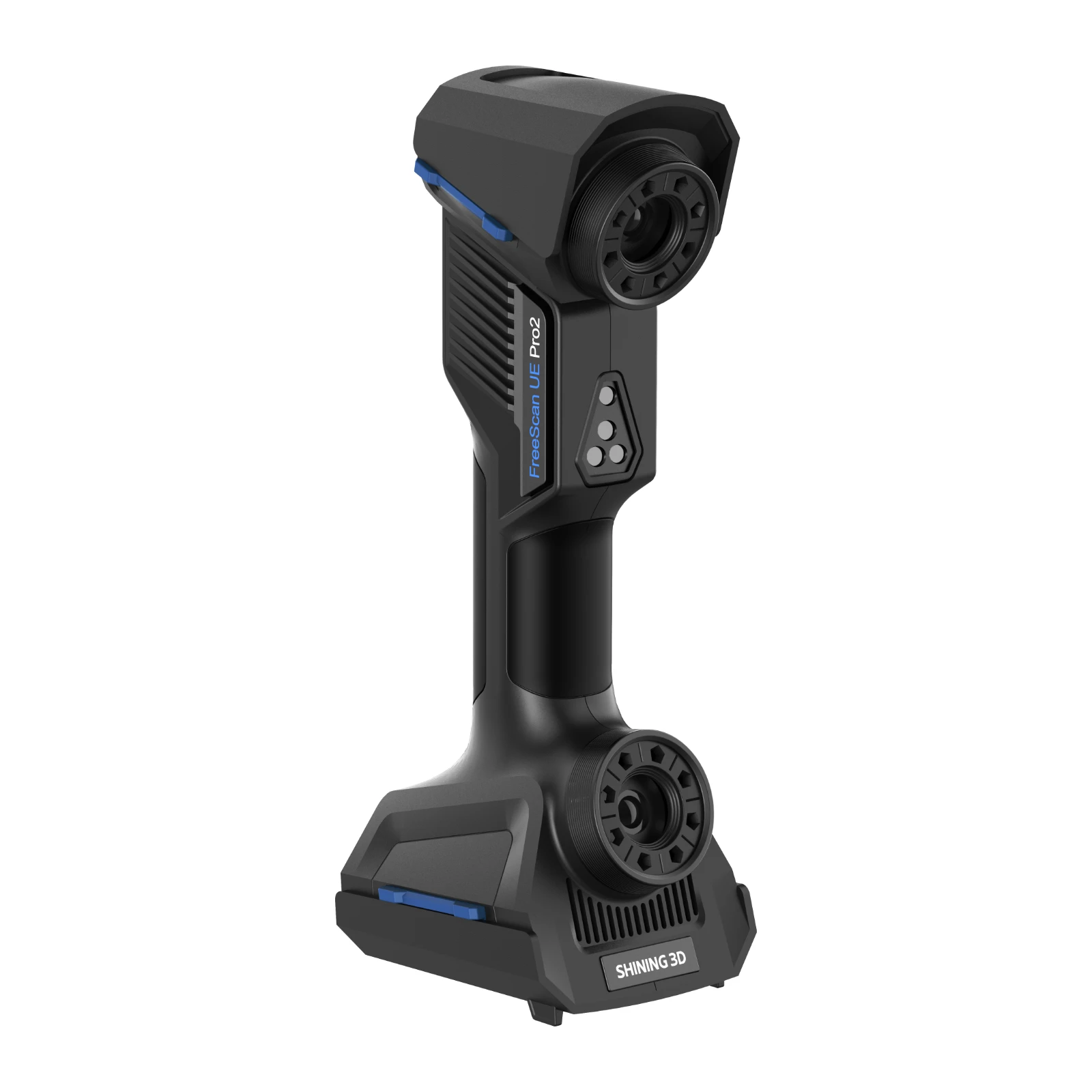

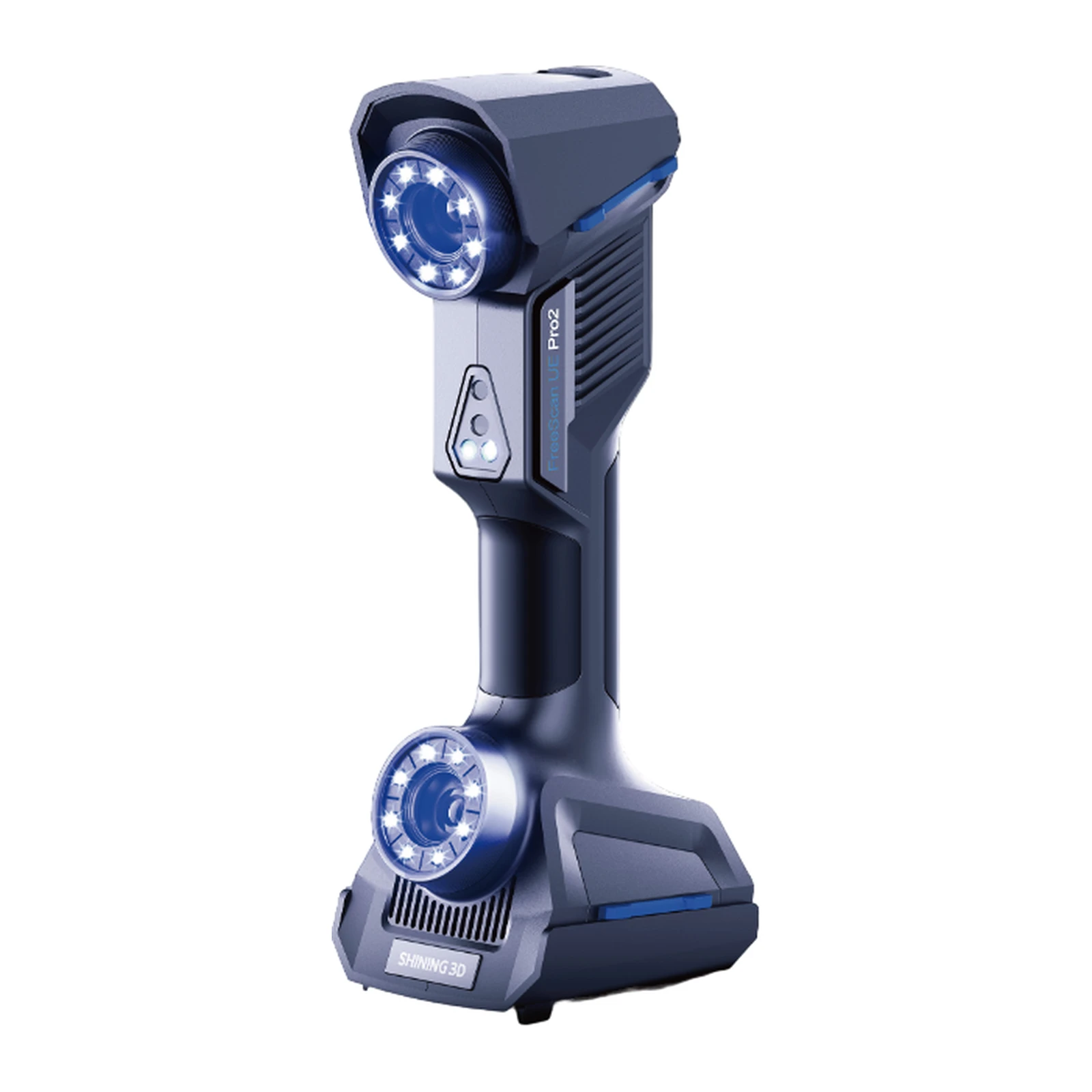

3D-сканер Shining 3D FreeScan UE Pro2
В наличии
Артикул: 210010
Shining 3D FreeScan UE Pro2 - 3D-сканер (лазерный, беспроводной, метрологический): точность 0,02 мм, 3,46 млн точек в секунду. Для контроля на месте.
Характеристики
3 199 000 ₽
3 399 000 ₽
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
3D-сканер Shining 3D FreeScan UE Pro2 - беспроводной ручной лазерный сканер метрологического класса для контроля качества прямо в цеху и на объекте. Точность 0,02 мм, объёмная точность 0,02 + 0,015 мм/м со встроенной фотограмметрией, до 3,46 млн точек в секунду и вес 950 г.
Встроенный беспроводной модуль передаёт данные без кабелей, а вычислительный модуль внутри сканера ускоряет захват и обработку и снимает часть нагрузки с компьютера. 50 лазерных линий и частота до 180 кадров в секунду вдвое ускоряют сканирование по сравнению с предыдущим поколением, 7 параллельных линий снимают мелкие детали, одна линия - отверстия и глубокие карманы. Видеофотограмметрия VPG (собственная запатентованная технология Shining 3D) уточняет положение маркеров без кодовых меток, поэтому точность сохраняется и на крупных объектах. Встроенный модуль контроля позволяет проверять детали сразу на месте.
Точность каждого сканера проверяется по VDI/VDE 2634 и ISO 10360 в лаборатории, аккредитованной по ISO 17025. Сканер работает в помещении и на улице, уверенно снимает тёмные и блестящие поверхности и совместим с EXModel, Geomagic Design X, Geomagic Control X, PolyWorks Inspector и SHINING3D Inspect. UE Pro2 подходит автопроизводителям, энергетике и тяжёлой промышленности для турбин и трубопроводов, транспортному машиностроению. Проводная модель - FreeScan UE Pro, гибридная с ИК-режимом - FreeScan Combo+ Wireless, система трекинга для крупных изделий - FreeScan Trak ProW+, другие - в разделе Лазерные 3D-сканеры.
Шаг точек Shining 3D FreeScan UE Pro2 - от 0,01 до 10 мм, поле зрения - до 600 × 550 мм. Беспроводная работа идёт через роутер, а при помехах сканер подключают кабелем. Сертификаты - CE, FCC, RoHS, WEEE, KC, FDA, UKCA, TELEC и TISAX, корпус защищён по IP50. Точность подтверждена по VDI/VDE 2634 часть 3 и ISO 10360 в лаборатории, аккредитованной по ISO/IEC 17025. Данные открываются в EXModel, Geomagic Design X, Geomagic Control X, PolyWorks Inspector и SHINING3D Inspect. Shining 3D FreeScan UE Pro2 работает и без кабеля, и по проводу.
Сканеры Shining 3D FreeScan Combo и FreeScan UE Pro выбраны официальным оборудованием соревнований WorldSkills по CAD-проектированию и аддитивному производству. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Беспроводная работа
- Точность 0,02 мм
- 50 лазерных линий, до 180 кадров/с
- До 3,46 млн точек в секунду
- Фотограмметрия VPG
- Вес 950 г

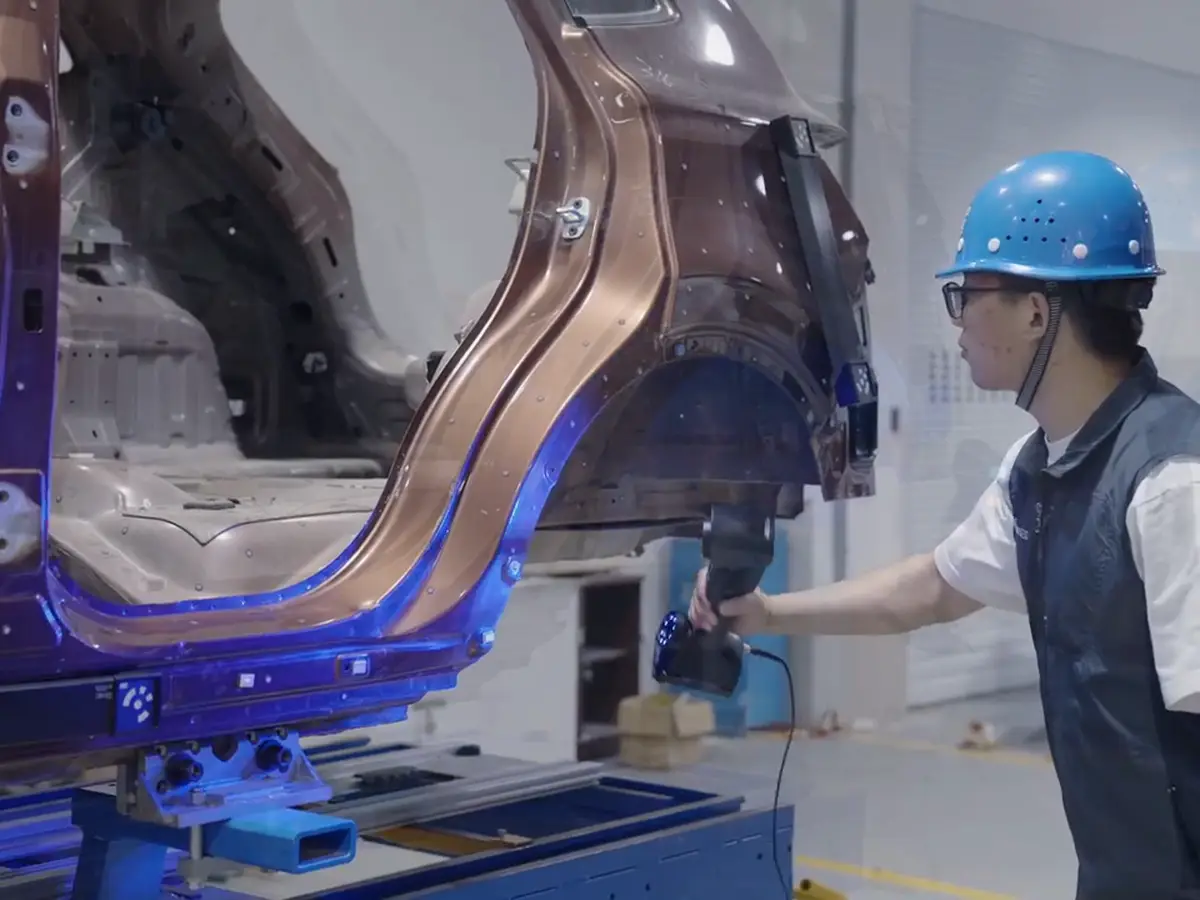

Тёмные и блестящие поверхности
Лазерные линии уверенно снимают окрашенные кузовные панели, тёмный пластик и блестящий металл. Модели дверей и деталей кузова получаются полными, без провалов на отражающих участках.
01

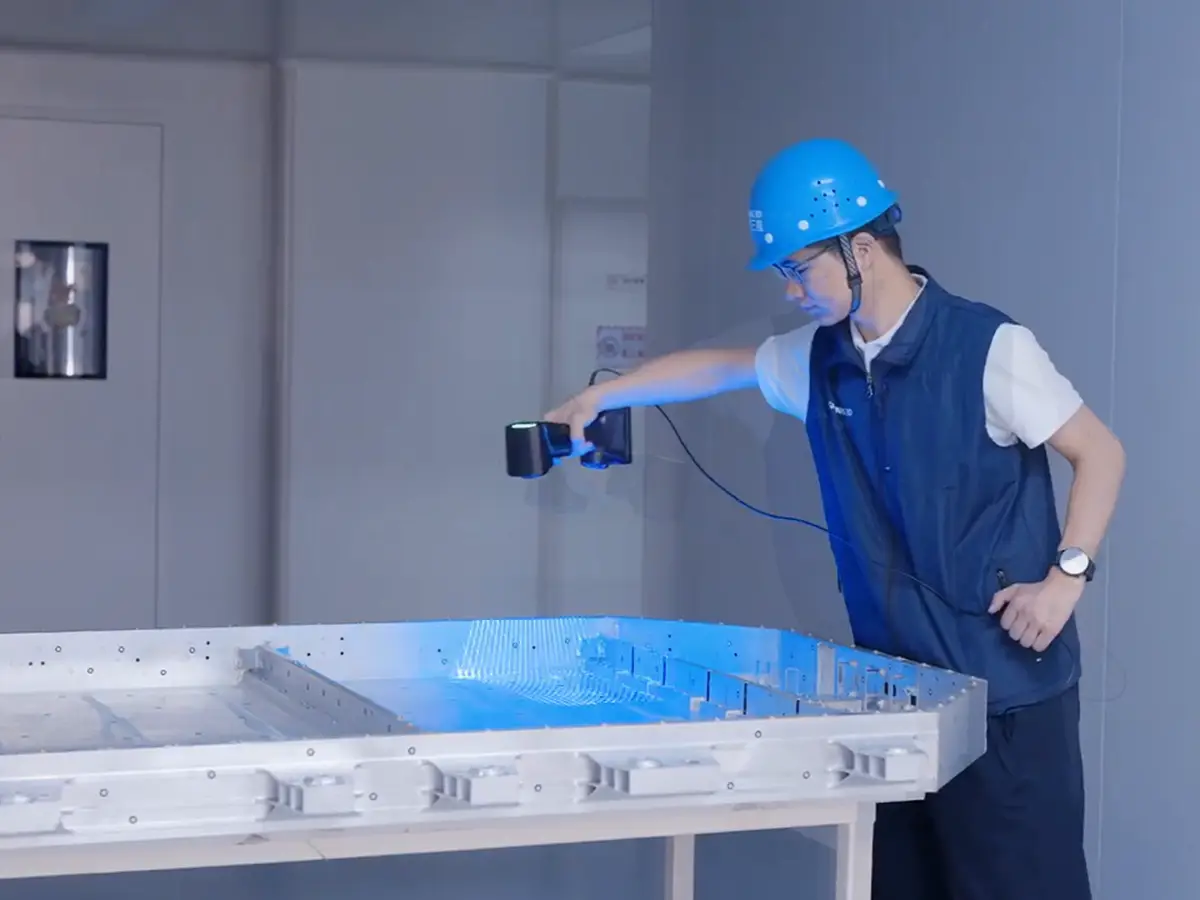

Крупные формы и оснастка
Видеофотограмметрия VPG уточняет положение маркеров во время сканирования, поэтому крупные формы и оснастку снимают с объёмной точностью 0,02 + 0,015 мм/м без кодовых меток.
02

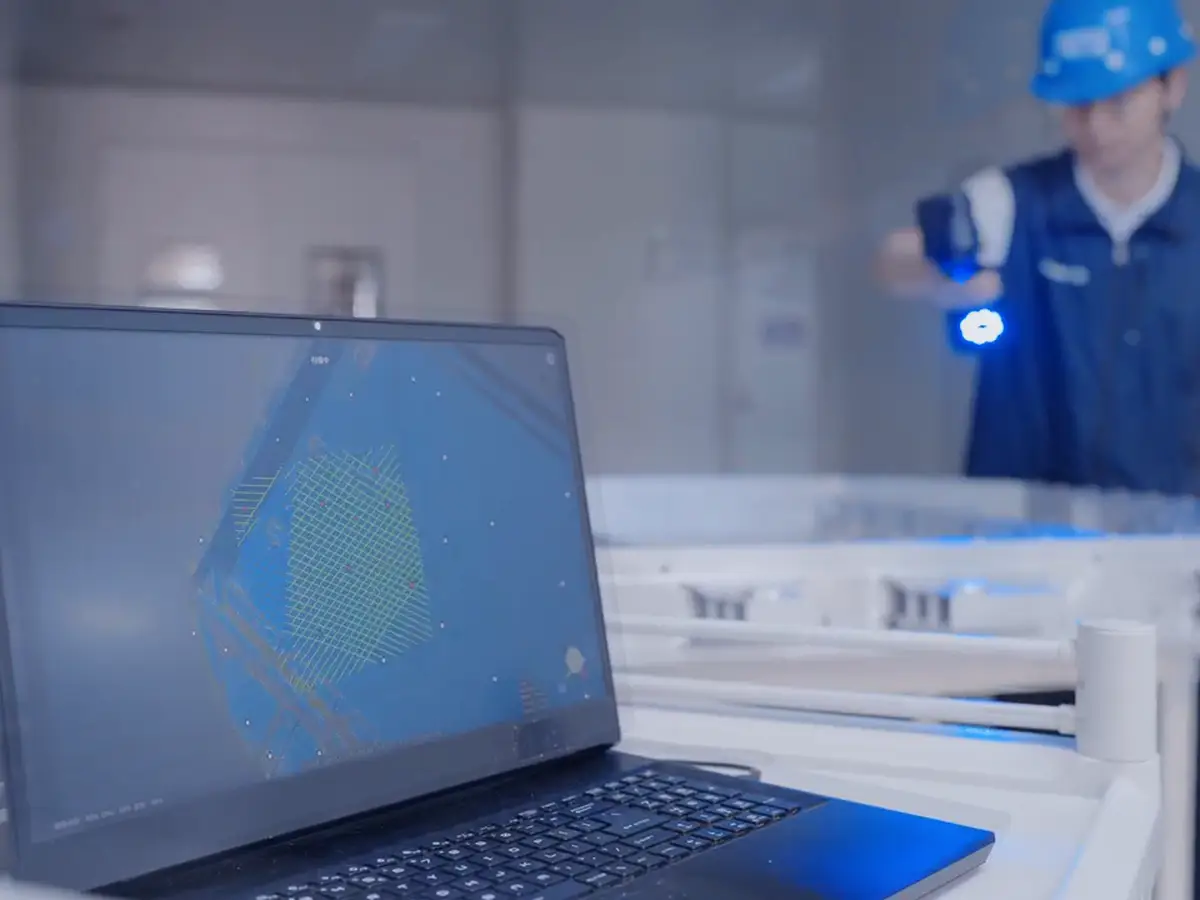

Контроль на месте
Беспроводной сканер с модулем контроля проверяет детали прямо на производстве: кабели не мешают обходить крупные узлы, а результат сравнения с CAD виден сразу.
03
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Да. Беспроводной режим работает через роутер, напрямую к компьютеру по Wi-Fi сканер не подключается.
Нет, по беспроводной связи передаются только данные, на точность это не влияет.
Подходящие роутер и внешний аккумулятор предоставляет поставщик. Если подбирать самостоятельно, нужен внешний аккумулятор USB-C PD 100 Вт и роутер Wi-Fi 6.
У UE Pro2 беспроводной модуль, 50 лазерных линий вместо 26 и до 3,46 млн точек в секунду вместо 1,85 млн у FreeScan UE Pro.
Для реверс-инжиниринга - EXModel и Geomagic Design X, для контроля - Geomagic Control X, PolyWorks Inspector и SHINING3D Inspect.
БрендShining 3D
Тип сканераРучной
Включен в ГосРеестр СИ РФНет
ФотограмметрияВстроенная
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиялазерные линии
Режимы50 лазерных линий; 7 параллельных линий; 1 линия; фотограмметрия без кодовых меток
Точность0,02 мм
Объёмная точность0,02 + 0,015 мм/м (с фотограмметрией)
Скорость сканирования3 460 000 точек/с
Частота кадров≤ 180 кадров/с
Максимальное поле зрения600 × 550 мм
Шаг точек0,01-10 мм
Подключениебеспроводное через роутер; проводное
Вес950 г
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Подтверждение точностиVDI/VDE 2634 часть 3 и ISO 10360, лаборатория по ISO/IEC 17025
Совместимые программыEXModel, Geomagic Design X, Geomagic Control X, PolyWorks Inspector, SHINING3D Inspect
FreeScan UE Pro2: обзор сканера (англ.)
FreeScan UE Pro2: контроль качества производства (англ.)
FreeScan UE Pro2: сканирование крупных деталей (англ.)
