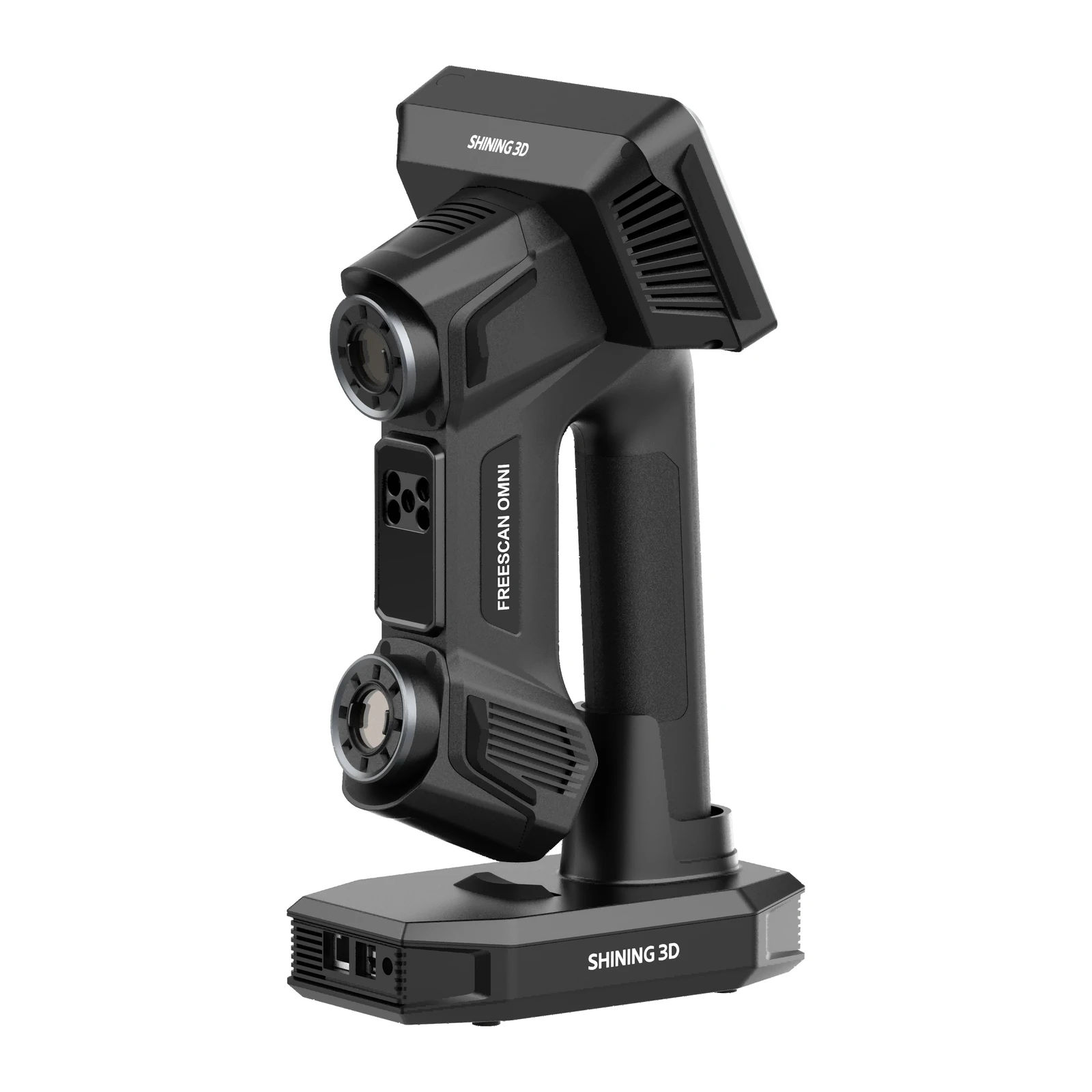

3D-сканер Shining 3D FreeScan Omni
Предзаказ
Артикул: 210016
Shining 3D FreeScan Omni - 3D-сканер (лазер и ИК): точность 0,02 мм, контроль на экране сканера. Для цехов и работы на объекте.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
3D-сканер Shining 3D FreeScan Omni - беспроводной метрологический сканер, который сам снимает деталь, строит сетку, проверяет её и выпускает отчёт, без компьютера. Точность 0,02 мм, скорость до 7 619 000 точек в секунду, вес не больше 1,1 кг.

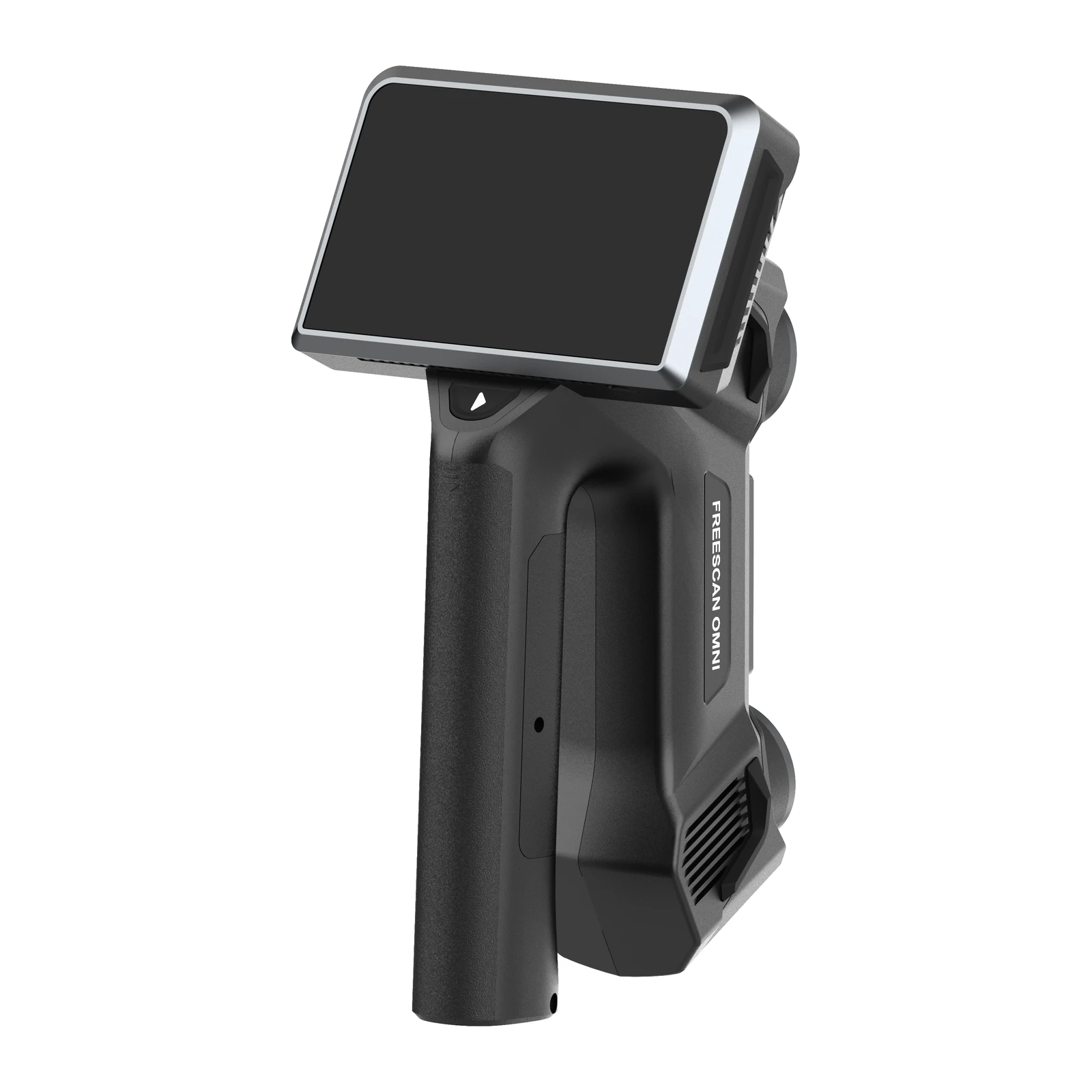

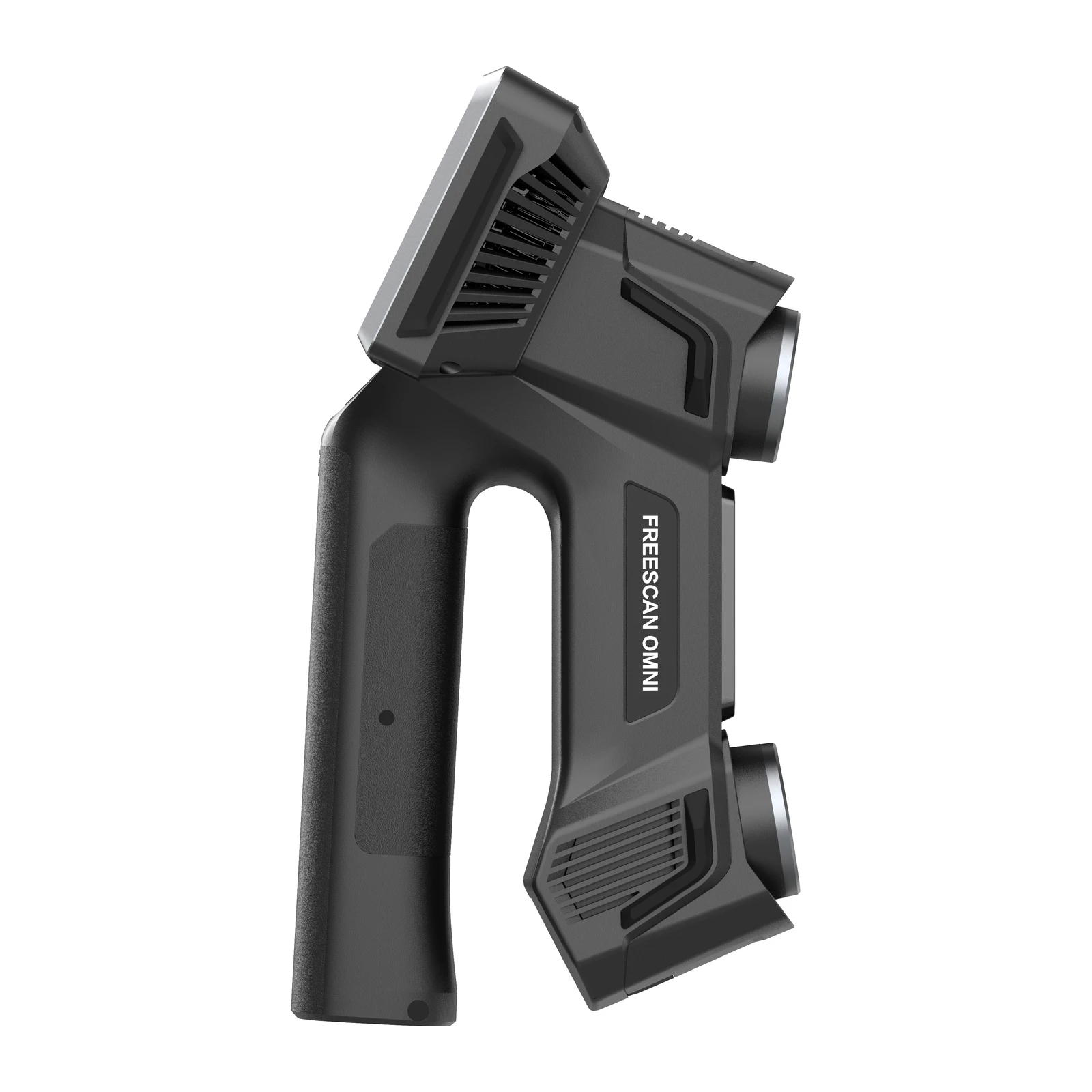

В корпусе - процессор, сенсорный экран 5,5 дюйма и сменные аккумуляторы: кабели питания и данных не нужны. Режимов четыре: 93 синие лазерные линии для общей съёмки, 25 параллельных для деталей, одна линия для глубоких карманов и инфракрасный VCSEL для быстрой съёмки без маркеров. Видеофотограмметрия VPG проверяет маркеры прямо во время съёмки, на крупных деталях объёмная точность 0,02 + 0,015 мм/м. Модуль контроля с сертификатом PTB сравнивает скан с CAD-моделью по шаблону.
Omni подходит автопроизводителям, строительному и тяжёлому машиностроению, энергетике и авиаремонту: детали проверяют прямо в цеху или на объекте. Для реверс-инжиниринга данные открываются в EXModel Pro и Geomagic Design X, для контроля - в PolyWorks и Geomagic Control X. Беспроводной сканер, который работает с компьютером, - FreeScan Combo+ Wireless, другие модели - в разделе Промышленные 3D-сканеры.
FreeScan Omni получил награду Red Dot 2026 за промышленный дизайн, а в разработке Shining 3D заняты больше 500 инженеров. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Контроль и отчёт прямо на сканере
- Точность 0,02 мм
- 93, 25 и 1 лазерная линия, ИК
- Фотограмметрия VPG без кодовых меток
- До 7,6 млн точек в секунду
- Вес до 1,1 кг

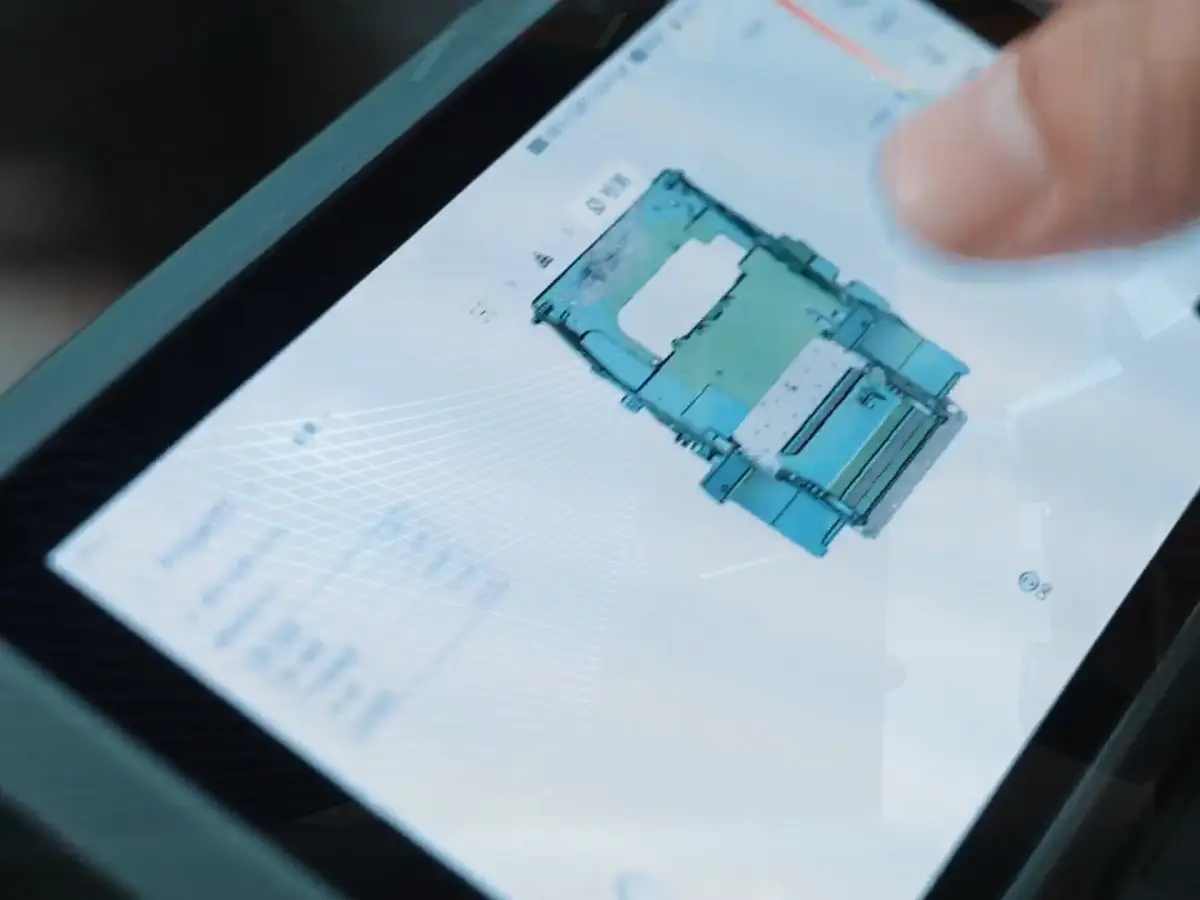

Контроль прямо на сканере
Съёмка, сетка, сравнение с CAD-моделью и отчёт выполняются на самом сканере: оператор выбирает шаблон на экране 5,5 дюйма и сразу получает цветную карту отклонений. Модуль контроля сертифицирован PTB.
01

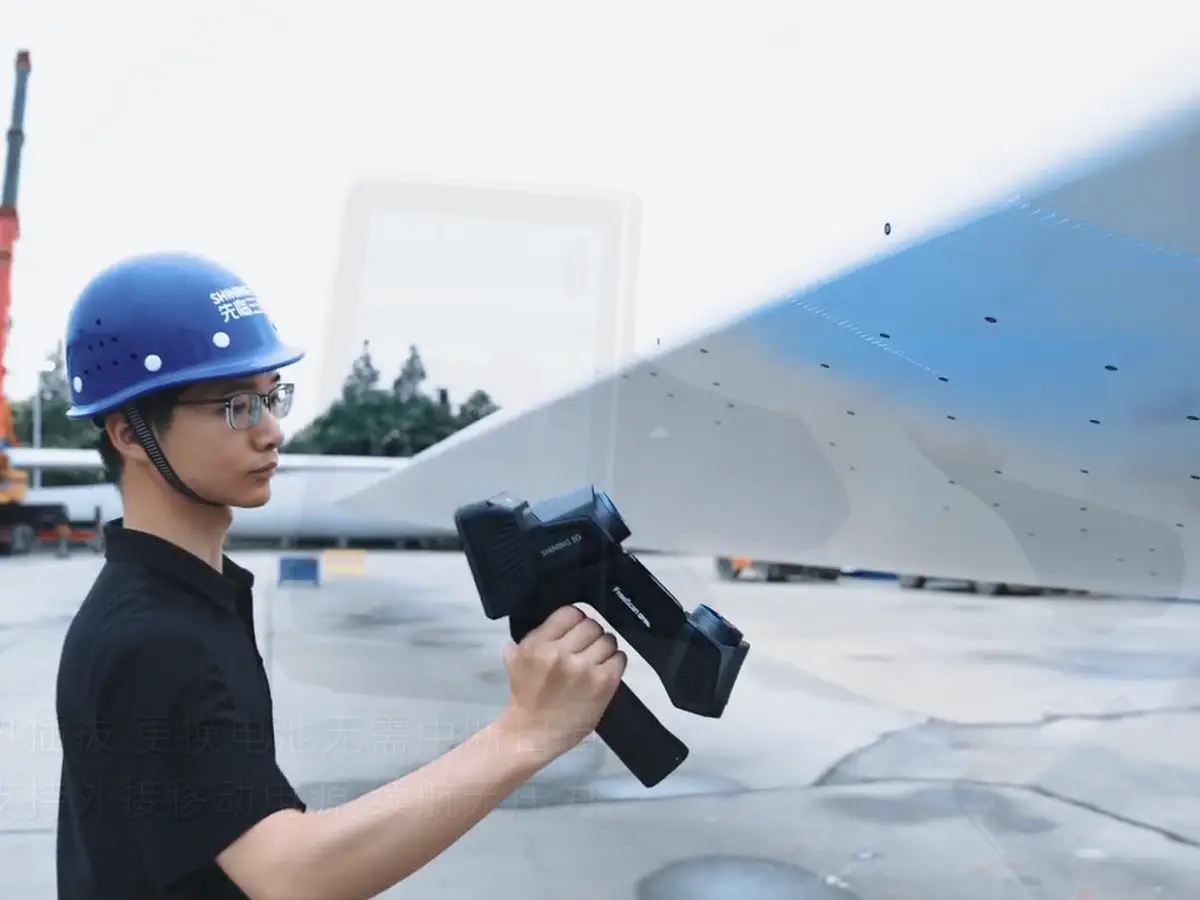

Без кабелей и компьютера
Процессор и аккумуляторы встроены в корпус, поэтому сканер берут с собой на крыло самолёта, к турбине или на площадку. Аккумуляторы меняют без выключения, а по беспроводной связи идут только данные: на точность она не влияет.
02

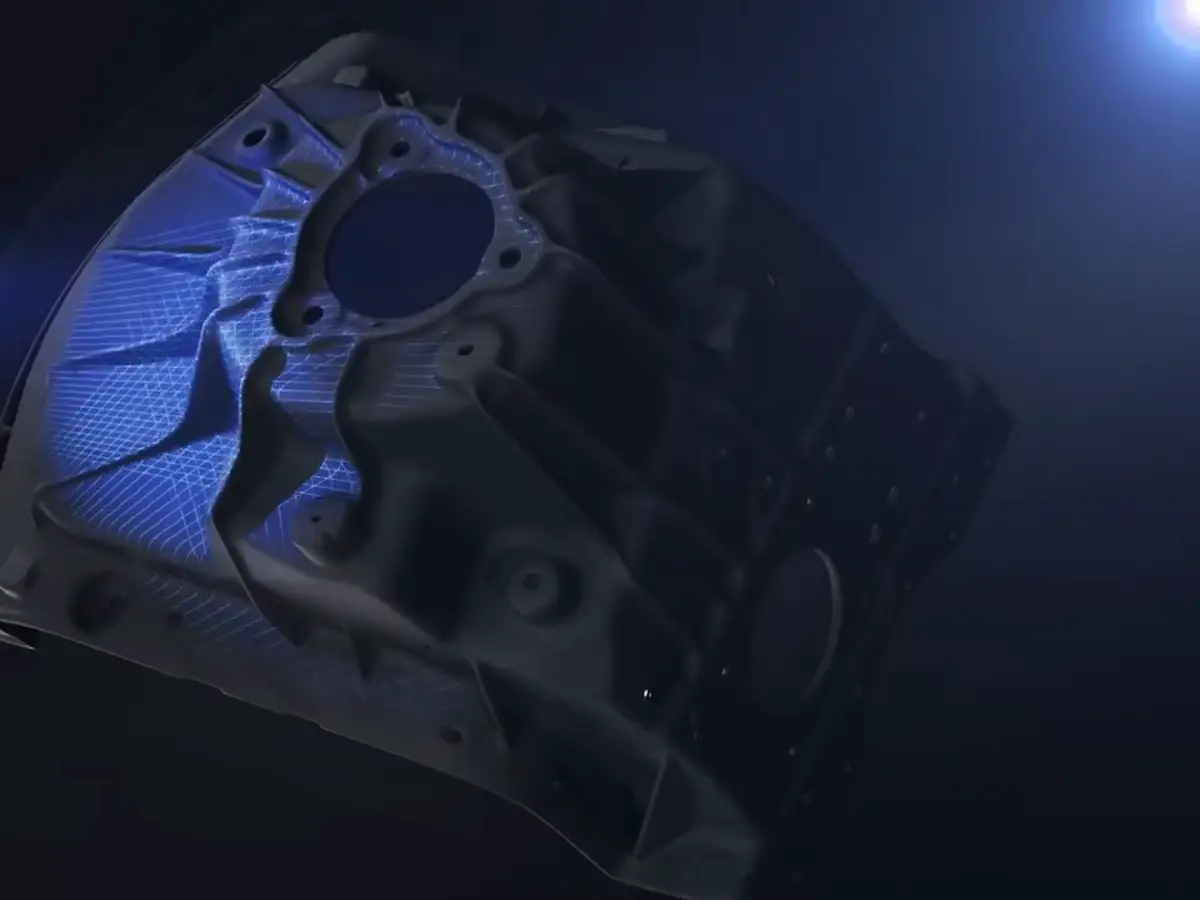

Четыре режима сканирования
93 синие лазерные линии быстро покрывают поверхность, 25 параллельных снимают детали, одна линия заглядывает в глубокие карманы. Инфракрасный VCSEL снимает крупные детали без маркеров, синий лазер справляется с чёрными и блестящими поверхностями.
03

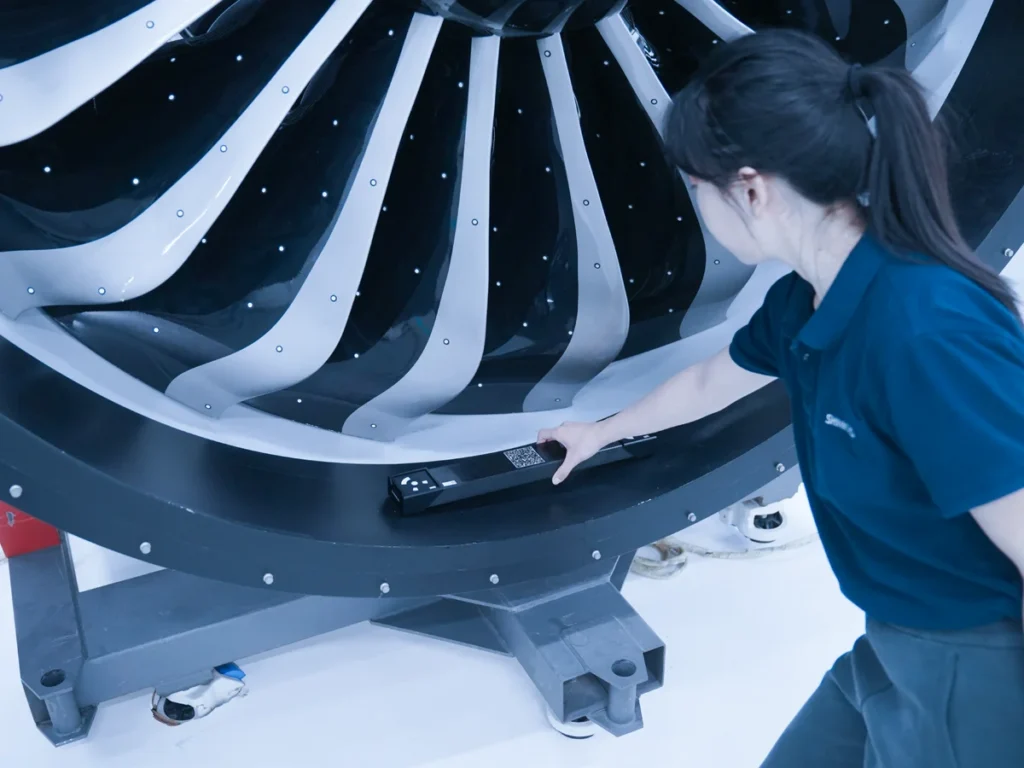

Фотограмметрия VPG
Видеофотограмметрия (патент Shining 3D) вместе с масштабной линейкой из комплекта проверяет маркеры прямо во время съёмки, кодовые метки не нужны. Объёмная точность на крупных деталях - 0,02 + 0,015 мм/м.
04

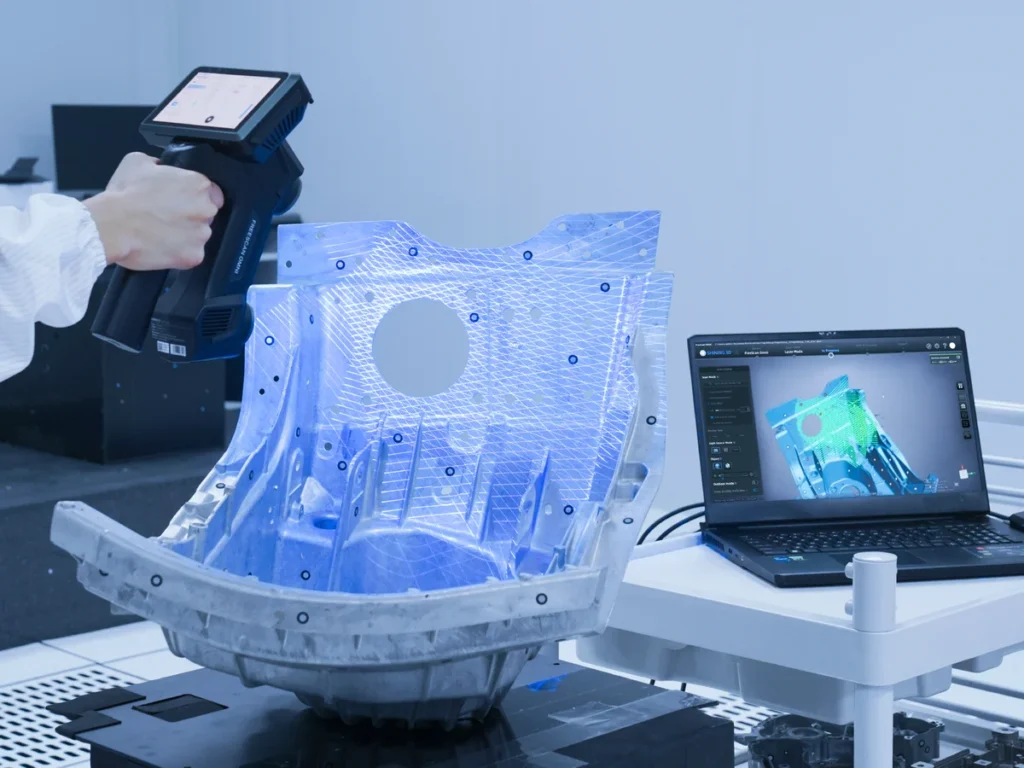

Контроль в цеху
Сканер проверяет литьё, сварные узлы и детали машин прямо у станка или на сборке. Распознавание элементов находит круглые и прямоугольные отверстия и пазы, отчёт готов сразу после съёмки.
05

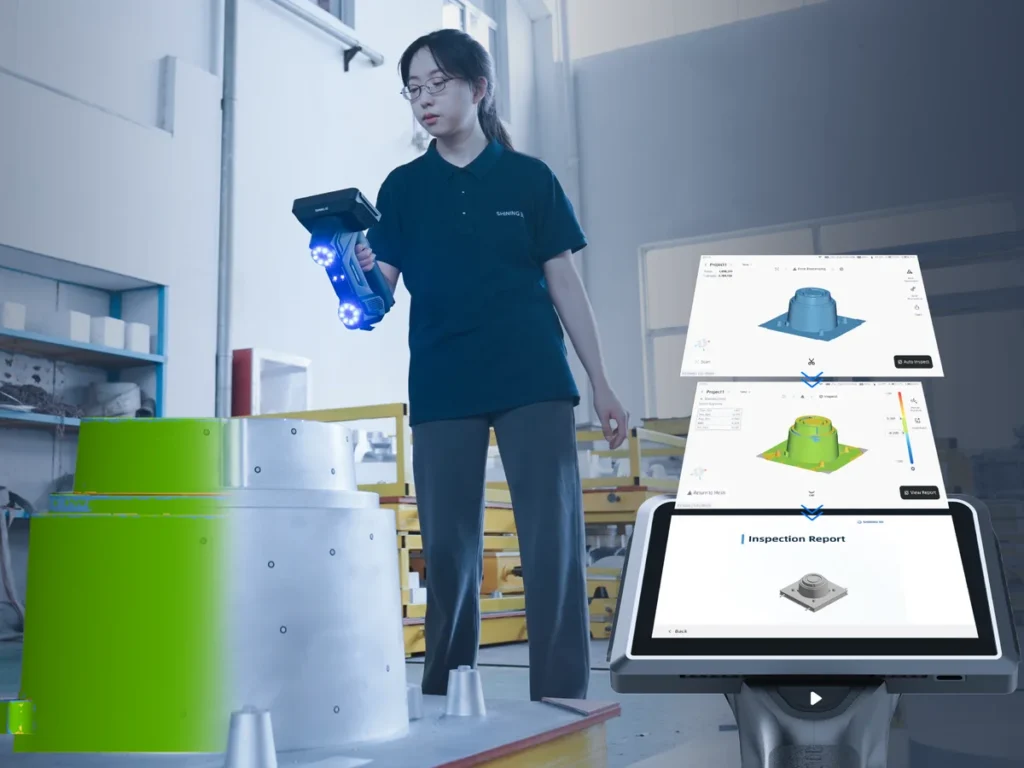

Контроль первой детали
В метрологической лаборатории Omni проверяет первую деталь партии: по готовому шаблону скан сравнивают с CAD-моделью и передают отчёт руководителю и заказчику.
06
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Нет. Съёмка, построение сетки, контроль и отчёт выполняются на сканере. Для реверс-инжиниринга данные переносят в EXModel Pro или Geomagic Design X.
Для работы нужны 4 аккумулятора, в комплекте их 8. Один комплект даёт до часа непрерывной съёмки, батареи меняют без выключения сканера.
Точность 0,02 мм, объёмная - 0,02 + 0,03 мм/м, с фотограмметрией VPG - 0,02 + 0,015 мм/м. Приёмку проводят по VDI/VDE 2634 часть 3 и ISO 10360.
Нет. По беспроводной связи передаются только данные, на точность она не влияет.
Инфракрасный режим снимает крупные детали без маркеров. Для фотограмметрии VPG кодовые метки не нужны: их заменяет масштабная линейка из комплекта.
БрендShining 3D
Тип сканераРучной
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияВстроенная
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиние лазерные линии и инфракрасный VCSEL
Режимы93 лазерные линии; 25 параллельных линий; 1 линия; инфракрасный VCSEL
Точность0,02 мм
Объёмная точность0,02 + 0,03 мм/м
Объёмная точность с VPG0,02 + 0,015 мм/м
Скорость сканирования7 619 000 точек/с
Шаг точек0,01-10 мм
Максимальное поле зрениялазер 580 × 650 мм; ИК 1205 × 1104 мм
Глубина резкости830 мм (170-1000 мм)
Подключениебеспроводное и по кабелю
Экрансенсорный, 5,5 дюйма
Вес≤ 1,1 кг
Класс лазераII (безопасен для глаз)
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Подтверждение точностиVDI/VDE 2634 часть 3 и ISO 10360, лаборатория по ISO/IEC 17025
Совместимые программыSHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro, BlueStar Mapping
- 3D-сканер FreeScan Omni
- Аккумулятор - 8 шт.
- Масштабная линейка
Состав поставки уточняется в коммерческом предложении

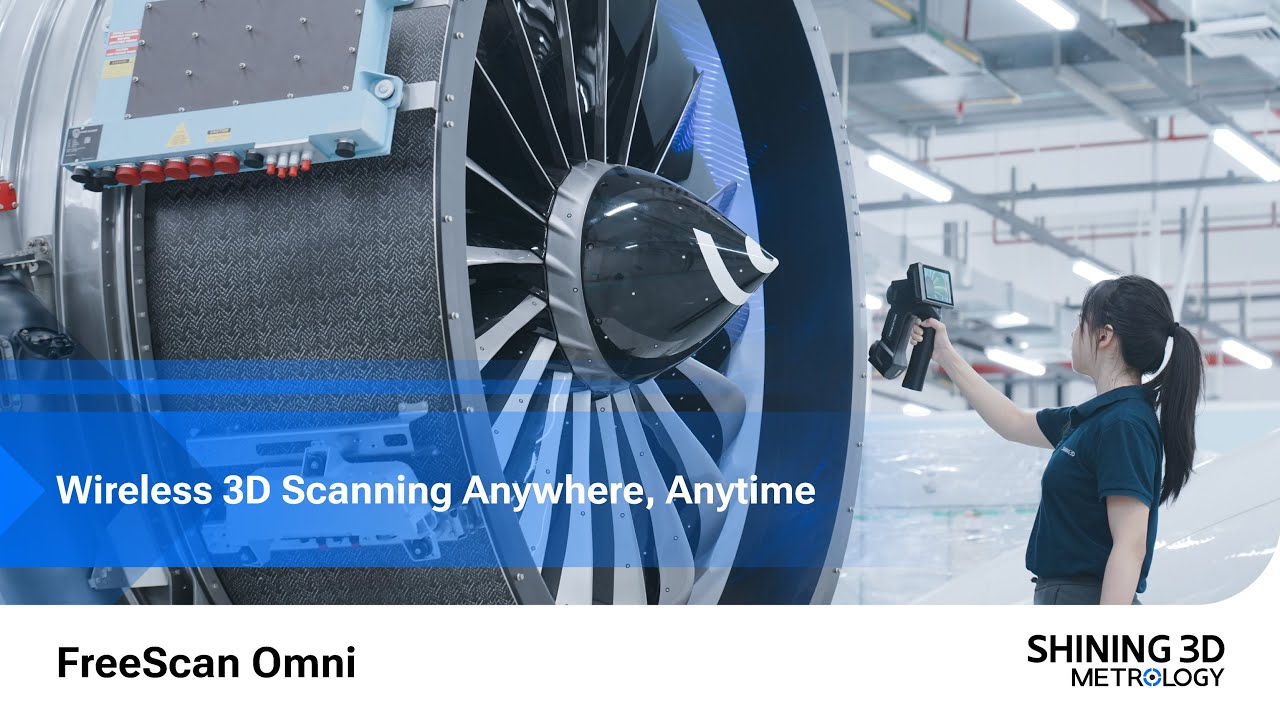

FreeScan Omni: лаборатория контроля на выезде (англ.)
FreeScan Omni: беспроводное сканирование (англ.)

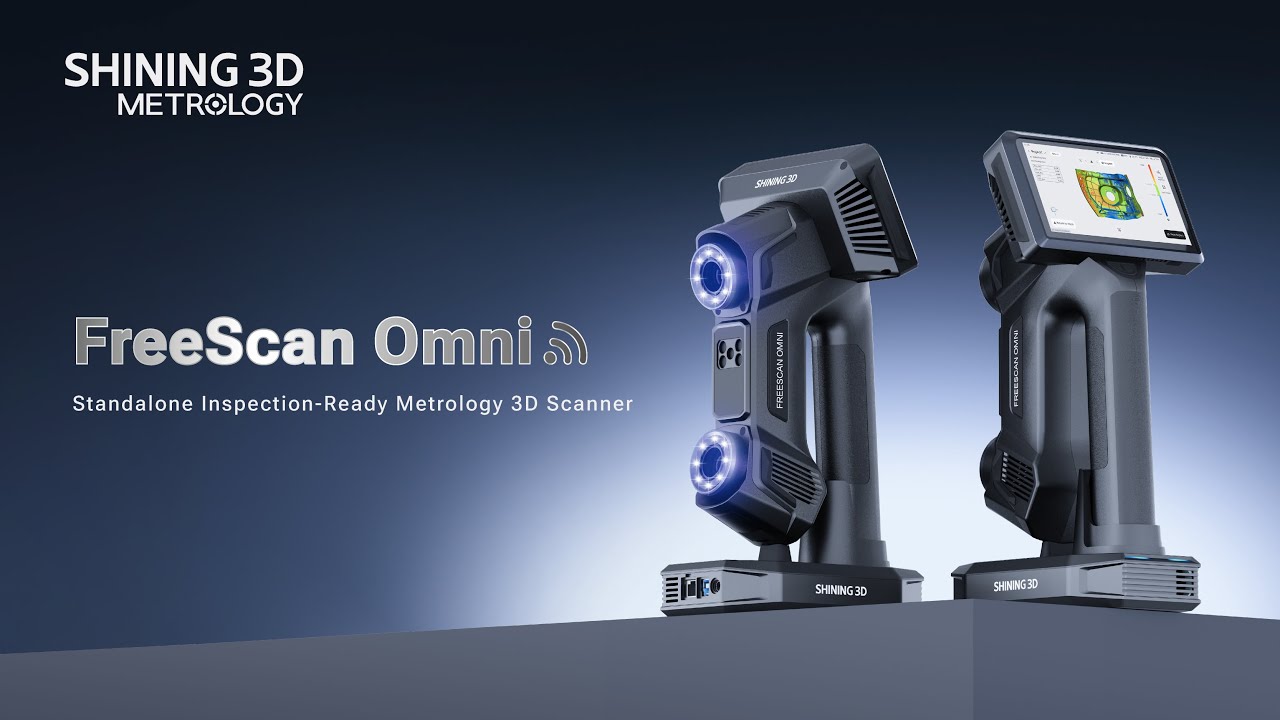

FreeScan Omni: обзор Vision Miner (англ.)
