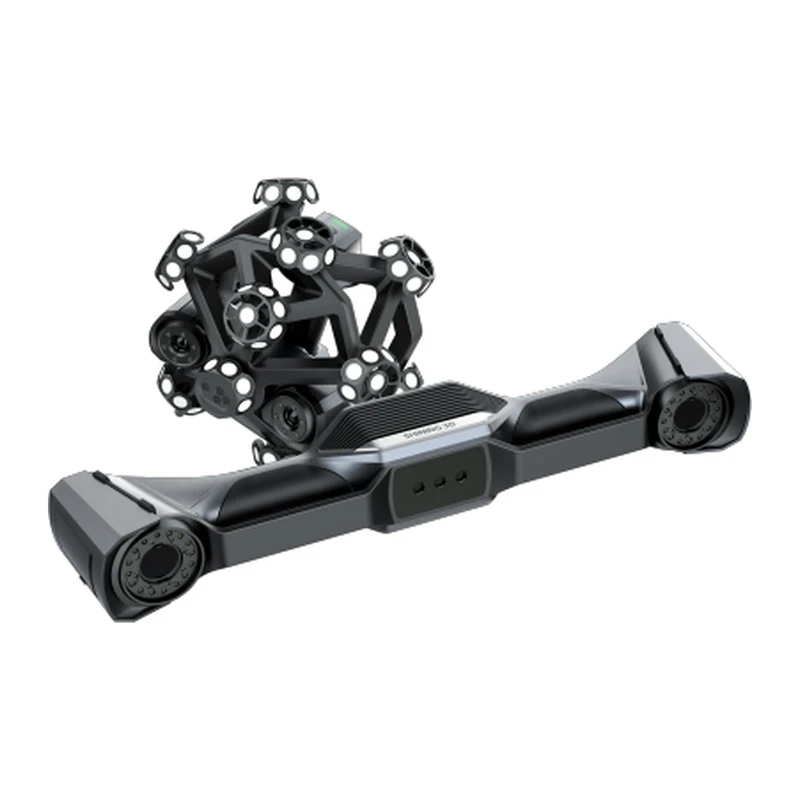

3D-сканер Shining 3D FreeScan Trak Nova
Предзаказ
Артикул: 210027
Shining 3D FreeScan Trak Nova - 3D-сканер: трекинг без маркеров, два сканера, точность 0,02 мм. Для автомобилей, контроля и реверса.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
3D-сканер Shining 3D FreeScan Trak Nova - беспроводная система динамического трекинга из компактного трекинг-сканера TE Nova и ручного сканера UE Nova для автомобилей, вагонов и крупной техники. Точность 0,02 мм, объёмная точность 0,062 мм на 12 м³.
Трекер в реальном времени следит за сканером, поэтому маркеры на деталь не клеят, а работать можно даже при вибрации. Сканер снимается для ручной работы в узких местах, а сам трекер работает как ручной лазерный сканер с полем 2,6 × 2,2 м. Режимы: 50 линий для быстрой съёмки, 7 параллельных для деталей, одна линия для карманов. Видеофотограмметрия VPG держит объёмную точность 0,046 + 0,012 мм/м, батареи меняются на ходу, роутер Wi-Fi есть в комплекте.
Trak Nova подходит автопроизводителям для капотов, дверей, спойлеров и салона, авиации, энергетике и строительной технике для контроля износа и ремонта, реставраторам. Ручной сканер системы отдельно - FreeScan UE Nova, система с дальностью трекинга до 8,6 м - FreeScan Trak ProW+, другие - в разделе Промышленные 3D-сканеры.
Шаг точек FreeScan Trak Nova - от 0,01 до 10 мм, с видеофотограмметрией VPG объёмная точность - 0,046 + 0,012 мм/м. Трекинг без маркеров работает на расстоянии до 3,5 м. TE Nova весит 1,2 кг и работает от батареи до 2,5 часа, UE Nova - 1,6 кг и около часа. Shining 3D FreeScan Trak Nova подключается без кабеля или по оптоволокну и имеет сертификат IP50. Shining 3D FreeScan Trak Nova поставляется в одном чемодане.
Система отмечена наградой iF Design Award 2026, а выручка Shining 3D превысила 140 млн долларов. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Трекинг без маркеров
- Точность 0,02 мм
- Два сканера в одной системе
- Беспроводная работа
- Всё в одном чемодане

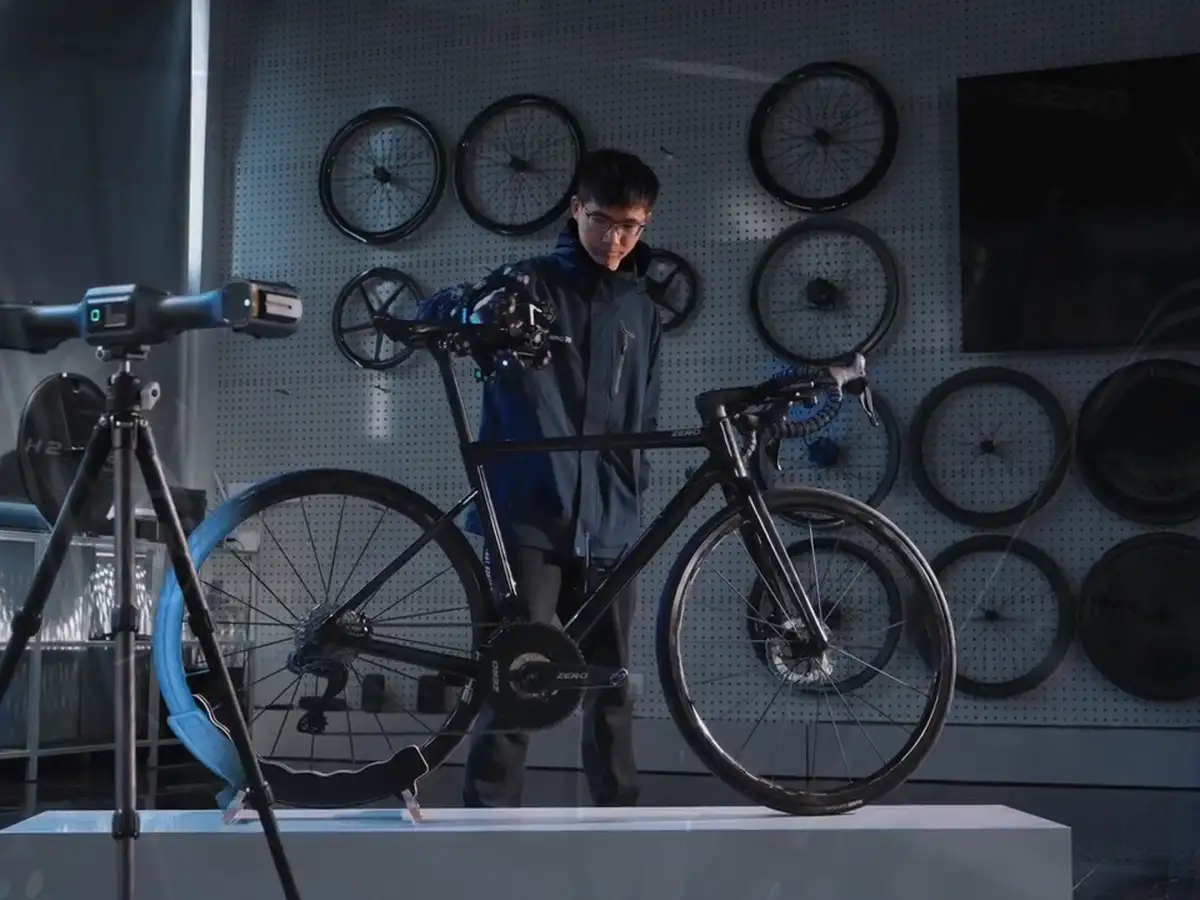

Трекинг без маркеров
Трекер следит за метками сканера и определяет его положение в реальном времени: маркеры на изделие не клеят. Велосипед, кузов или раму снимают сразу целиком.
01

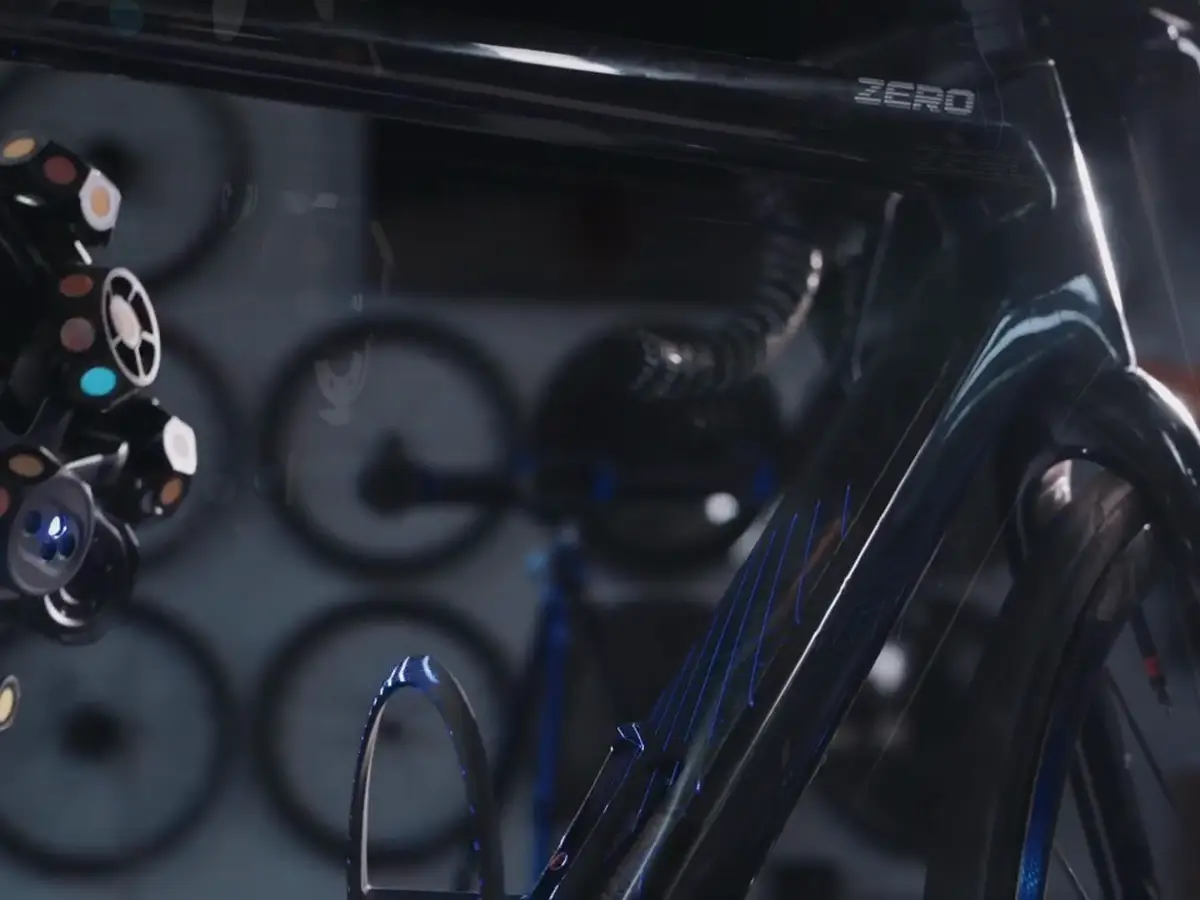

Сканер для узких мест
Ручной сканер снимается с системы и проходит туда, куда трекер не видит: внутрь рам, салонов и узлов. Данные двух режимов сводятся в один проект.
02

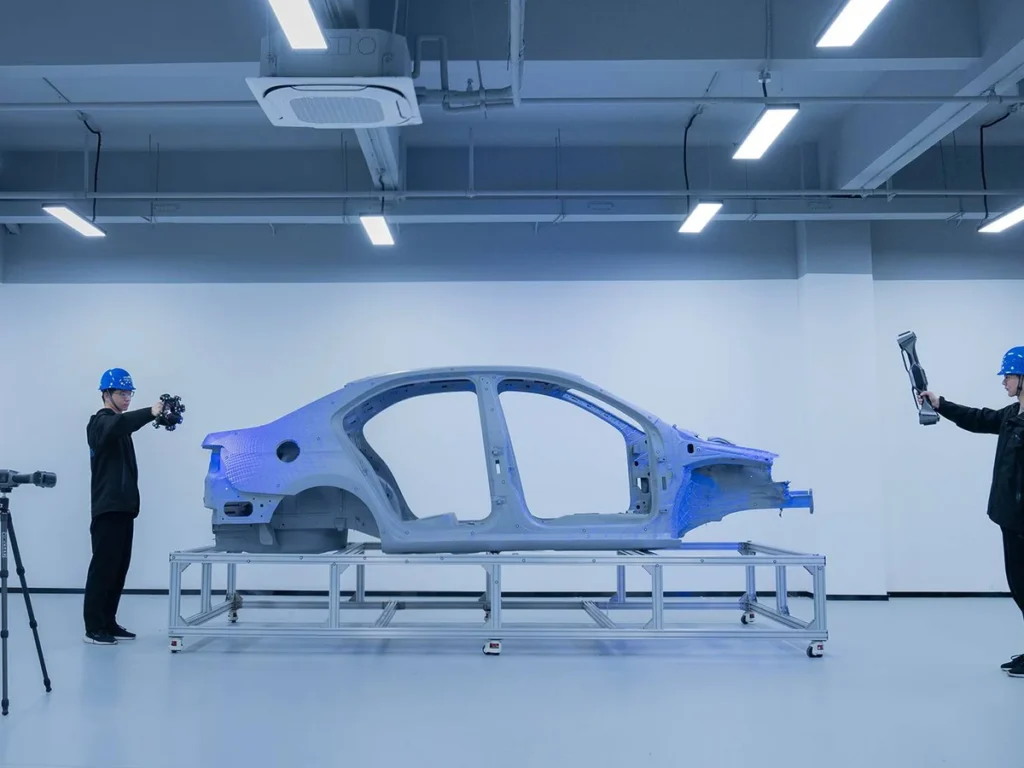

Два сканера в системе
Трекинг-сканер TE Nova весит 1,2 кг и работает до 2,5 часа, ручной UE Nova весит 1,6 кг и сам снимает крупные объекты с полем 2,6 × 2,2 м. Вместе они закрывают и детали, и кузов целиком.
03

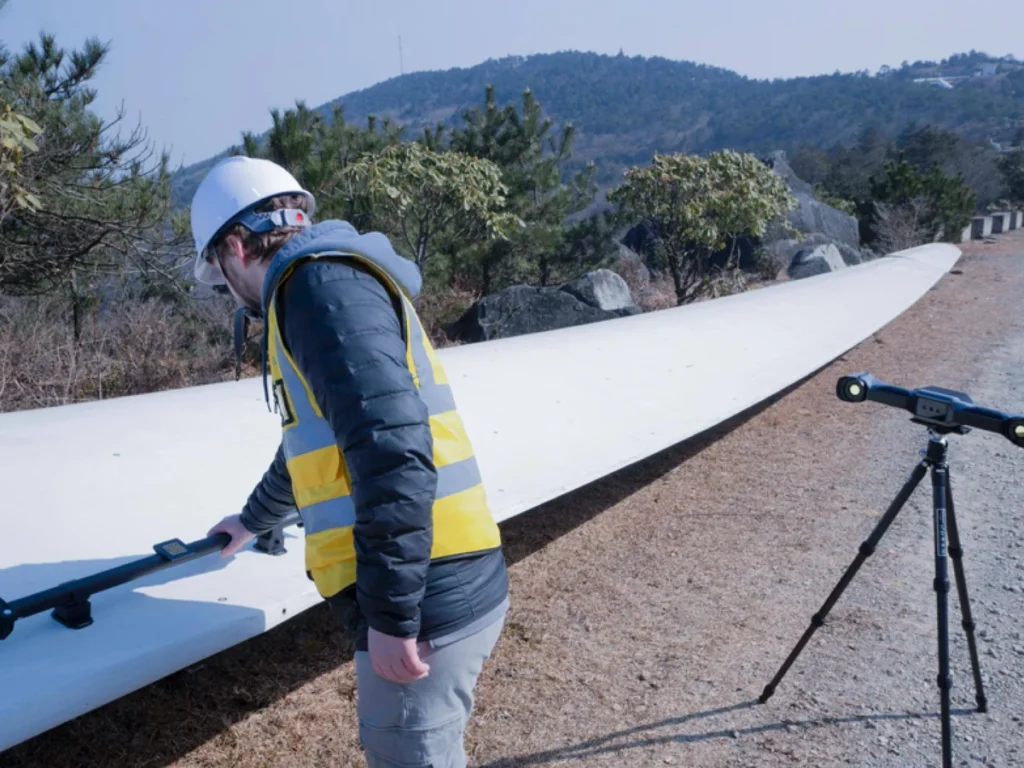

Фотограмметрия VPG
Видеофотограмметрия (патент Shining 3D) с калибровочной линейкой проверяет маркеры прямо во время съёмки. На лопастях ветрогенераторов и других крупных деталях объёмная точность - 0,046 + 0,012 мм/м.
04

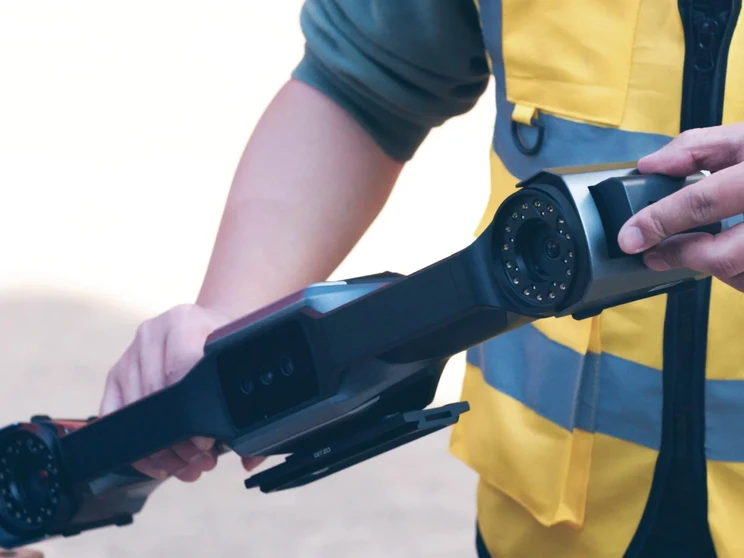

Сменные аккумуляторы
Батареи меняются без остановки работы, поэтому длинные проекты и выезды не прерываются. В беспроводном режиме TE Nova работает до 2,5 часа, UE Nova - около часа на батарее.
05
Всё в одном чемодане
Система целиком укладывается в один защитный чемодан, а рама трекера из углепластика лёгкая и жёсткая. Её перевозят поездом или в багажнике и разворачивают на месте.
06
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Для большинства деталей нет: трекер сам отслеживает положение сканера. На очень больших поверхностях маркеры рекомендуют ради максимальной точности.
В беспроводном режиме TE Nova работает до 2,5 часа, UE Nova - около часа. Батареи сменные и меняются без остановки.
Да, для беспроводного режима нужен роутер Wi-Fi, он есть в комплекте. Для своего роутера рекомендуем Wi-Fi 6.
Нет. По беспроводной связи передаются только данные, на точность она не влияет.
Без маркеров система снимает в пределах 3,5 м от трекера, для фотограмметрии UE Nova рабочее расстояние до 3,5 м.
БрендShining 3D
Тип сканераТрекер
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияВстроенная
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Типсистема динамического трекинга с ручным сканером
Режимы50 лазерных линий; 7 параллельных линий; 1 линия
Точность0,02 мм
Объёмная точность0,062 мм (12 м³)
Объёмная точность с VPG0,046 + 0,012 мм/м
Шаг точек0,01-10 мм
Поле зрения≤ 2600 × 2200 мм
Дальность трекинга без маркеров≤ 3,5 м
Подключениебеспроводное и по оптоволоконному кабелю
ВесTE Nova 1,2 кг; UE Nova 1,6 кг
Работа от батареиTE Nova ≤ 2,5 ч; UE Nova около 1 ч
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Подтверждение точностиVDI/VDE 2634 часть 3 и ISO 10360, лаборатория по ISO/IEC 17025
Совместимые программыSHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro, BlueStar Mapping
- Трекинг-сканер TE Nova
- Ручной 3D-сканер UE Nova
- Роутер Wi-Fi
- Защитный чемодан для переноски
Состав поставки уточняется в коммерческом предложении
