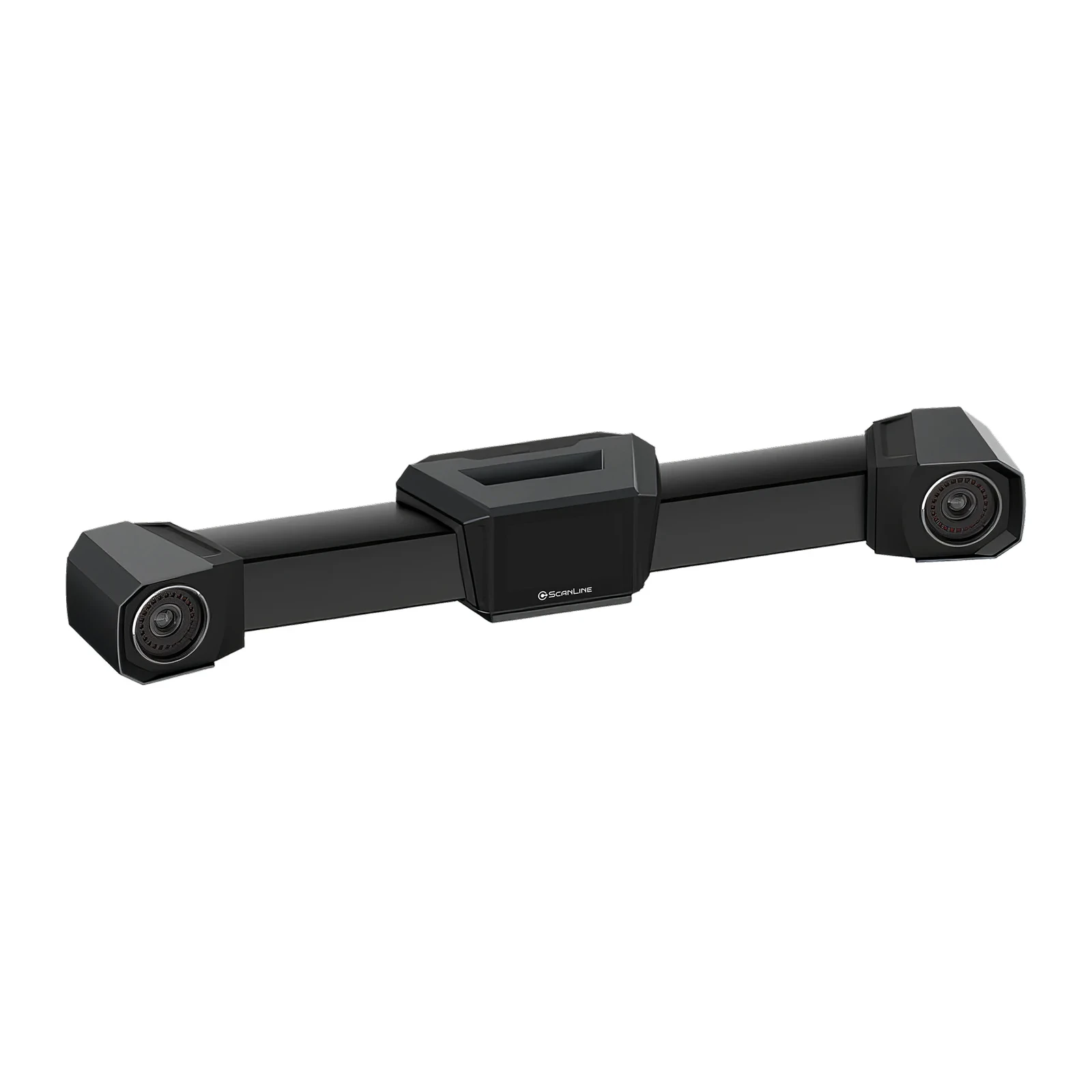

3D-сканер ScanLine TrackerScan Pro W
Предзаказ
Артикул: 210031
ScanLine TrackerScan Pro W - оптическая КИС с трекером: дистанция до 8,6 м, объём 206,7 м³, до 5 500 000 точек/с. Для контроля крупных объектов.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

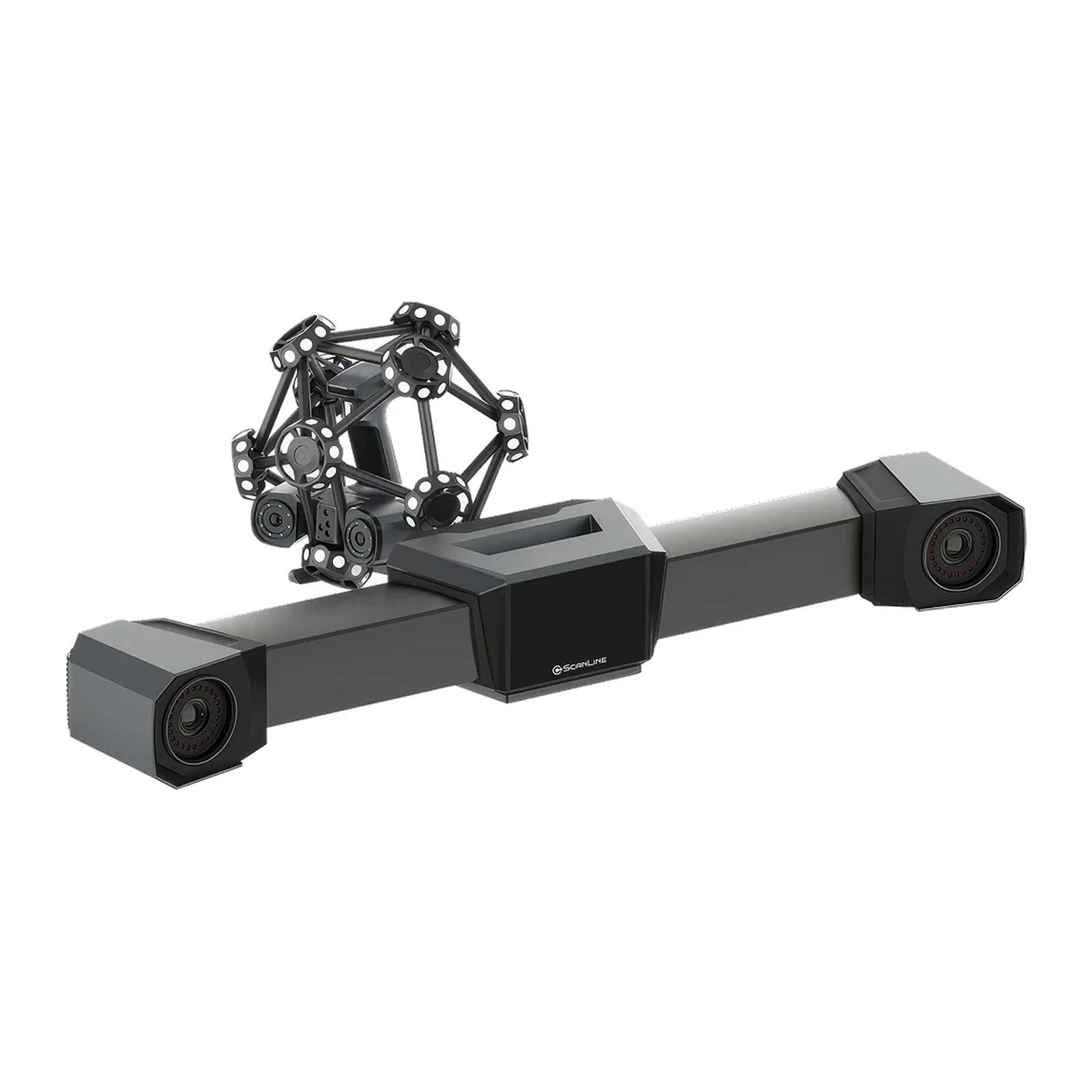

ScanLine TrackerScan Pro W - беспроводная оптическая координатно-измерительная система из трекера и ручного лазерного сканера для контроля крупных объектов. Трекер видит сканер на расстоянии до 8,6 м и охватывает до 206,7 м³ с одной станции, сканер собирает до 5 500 000 точек в секунду без маркеров на детали.
Трекер в реальном времени определяет положение сканера, поэтому деталь не нужно обклеивать метками: подготовка короче, съёмка быстрее. Встроенные вычислительные и беспроводные модули передают данные без кабеля, а внешний аккумулятор снижает вес сканера при долгой работе. Видеофотограмметрия с калибровочным жезлом проверяет маркеры прямо во время съёмки и держит объёмную точность на больших деталях. Три режима сканера - 50 перекрёстных, 7 параллельных и одна лазерная линия - снимают и плоскости, и глубокие отверстия. Для мест, куда сканер не достаёт, есть оптический щуп (опция).
Система подходит для транспорта, энергетики и тяжёлой промышленности: катеров, тележек, турбин, буровых долот, кузовов и листового металла. Модель с трекером и сканером с полем 2,6 × 2,2 м - TrackerScan ProNova, другие решения - в разделе Промышленные 3D-сканеры.
Объём отслеживания TrackerScan Pro W задают по задаче: 15,6, 45, 76, 128 или 206,7 м³. Погрешность с трекером растёт от 0,046 мм в объёме 15,6 м³ до 0,146 мм в объёме 206,7 м³. Сканер без трекера даёт ±(0,014 + 0,025·L) мм, а с фотограмметрией - ±(0,014 + 0,012·L) мм, где L - длина в метрах. Разрешение - от 0,01 до 10 мм.
Зона сканирования - 650 × 580 мм, глубина - 400 мм, рабочее расстояние - 300 мм, в режиме высокой детализации - 200 мм. Синий лазер класса II безопасен для глаз, а трекер следит за сканером по инфракрасным светодиодам. Трекер весит 8,4 кг и имеет размер 1023 × 198 × 126 мм, сканер - 1,62 кг и 281 × 283 × 290 мм, щуп - 0,5 кг.
Подключение - беспроводное или проводное по оптоволокну, а также по USB 3.0. Данные сохраняются в STL, ASC и 3MF. Рабочая температура ScanLine TrackerScan Pro W - от -10 до +45 °C, поэтому систему ставят и в холодном цеху, и на открытой площадке у крупной техники. Динамическое отслеживание сохраняет точность, если деталь или трекер слегка сдвигаются во время съёмки.
ScanLine производит 3D-сканеры, сканеры компании сертифицированы по EAC. Описание модели у производителя - 3dscanline.ru. Подробнее - в каталоге 3D-сканеры ScanLine. Если останутся вопросы, наши специалисты помогут.
- Трекер до 8,6 м, объём до 206,7 м³
- До 5 500 000 точек/с
- Без маркеров на детали
- Видеофотограмметрия VPG
- Беспроводная работа
- Щуп (опция)

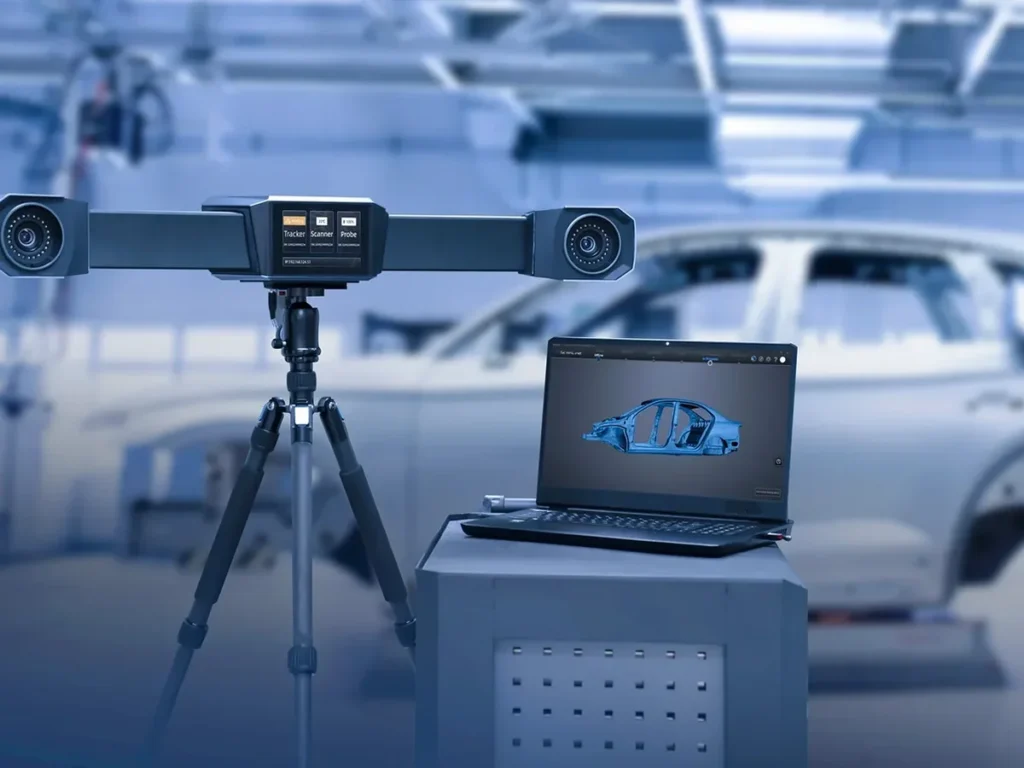

Динамическое отслеживание
Трекер в реальном времени определяет положение сканера, поэтому маркеры на детали не нужны. Дистанция отслеживания - до 8,6 м, объём - до 206,7 м³ с одной станции.
01

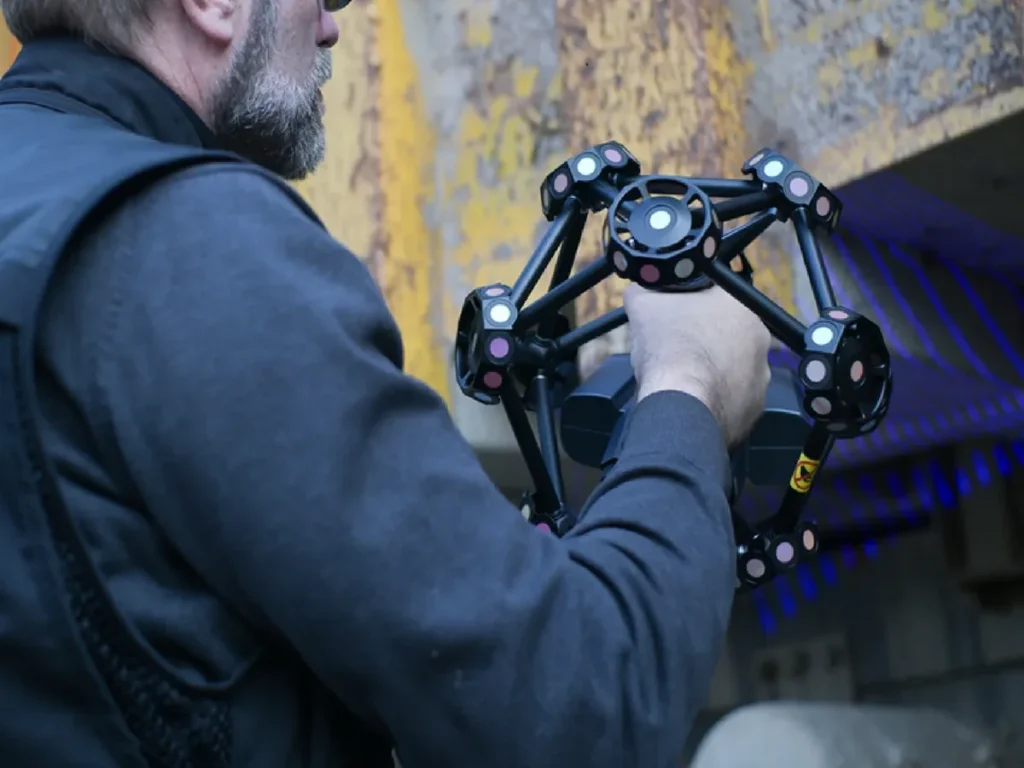

Сканирование крупных конструкций
Ручной сканер с 50 перекрёстными линиями собирает до 5 500 000 точек в секунду, а 7 параллельных линий прорабатывают мелкие элементы. Так снимают рамы, кузова и корпуса оборудования.
02

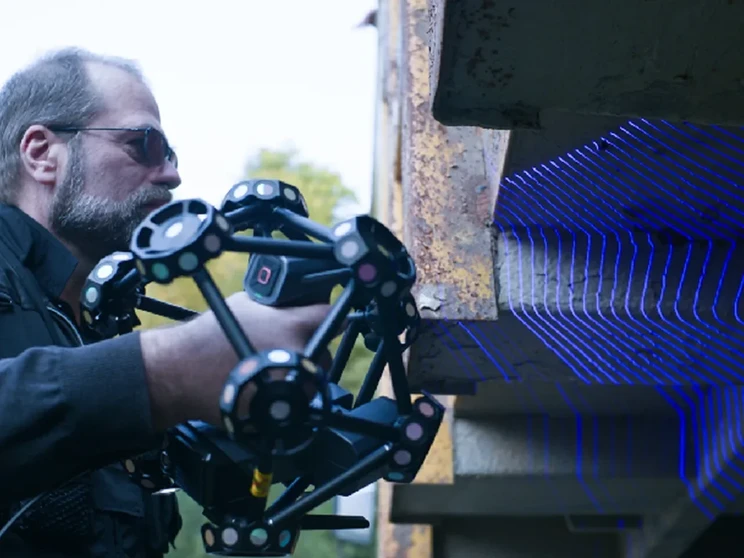

Контроль на месте эксплуатации
Беспроводные модули и внешний аккумулятор освобождают от кабелей: систему переносят к объекту и проверяют турбины, буровые долота и конструкции прямо на площадке.
03
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Двумя способами: перемещать трекер по специальным маркерам, пока он их видит, или подключить несколько систем TrackerScan Pro W.
Оптический щуп измеряет места, куда сканер не достаёт: узкие щели и углубления. Он собирает точные геометрические данные без построения сетки.
Нет, данные передаются с одинаковой скоростью в обоих режимах.
Источники питания идут в комплекте. Трекеру нужен аккумулятор V-mount 155 Вт с разъёмом D-tap, сканеру - любой аккумулятор USB-C мощнее 100 Вт.
Сканер без трекера - ±(0,014 + 0,025·L) мм, где L - длина в метрах; с трекером на объёме 15,6 м³ - 0,046 мм, на 206,7 м³ - 0,146 мм.
БрендScanLine
Тип сканераТрекер
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияДа
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяРоссия
Тип системыбеспроводная оптическая координатно-измерительная система
Дистанция отслеживания≤ 8,6 м
Объём отслеживания15,6 / 45 / 76 / 128 / 206,7 м³
Погрешность с трекером0,046 мм (15,6 м³) - 0,146 мм (206,7 м³)
Погрешность сканера без трекера±(0,014 + 0,025·L) мм; с фотограмметрией ±(0,014 + 0,012·L) мм
Скорость сканирования≤ 5 500 000 точек/с
Источник света50 перекрёстных, 7 параллельных, 1 лазерная линия (синий лазер, класс II); ИК-светодиоды
Зона сканирования650 × 580 мм
Глубина сканирования400 мм
Рабочее расстояние300 мм (HD - 200 мм)
Разрешение0,01-10 мм
Вестрекер 8,4 кг, сканер 1,62 кг, щуп 0,5 кг
Габаритытрекер 1023 × 198 × 126 мм, сканер 281 × 283 × 290 мм
Подключениебеспроводное и проводное (оптоволокно), USB 3.0
Форматы файловSTL, ASC, 3MF
Рабочая температураот -10 до +45 °C
- Трекер TrackerScan Pro W
- Ручной лазерный сканер
- Источники питания трекера и сканера
Состав поставки уточняется в коммерческом предложении
