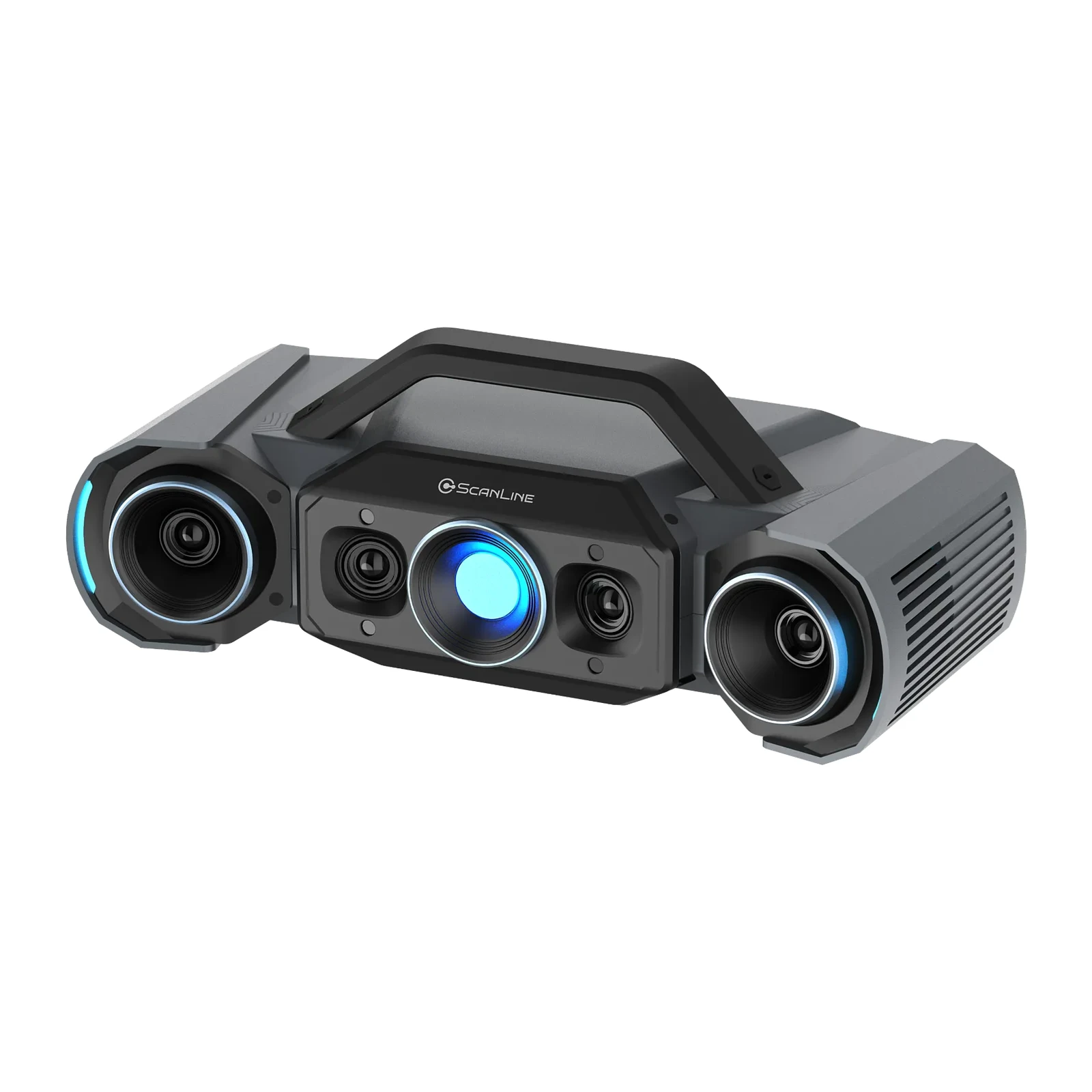

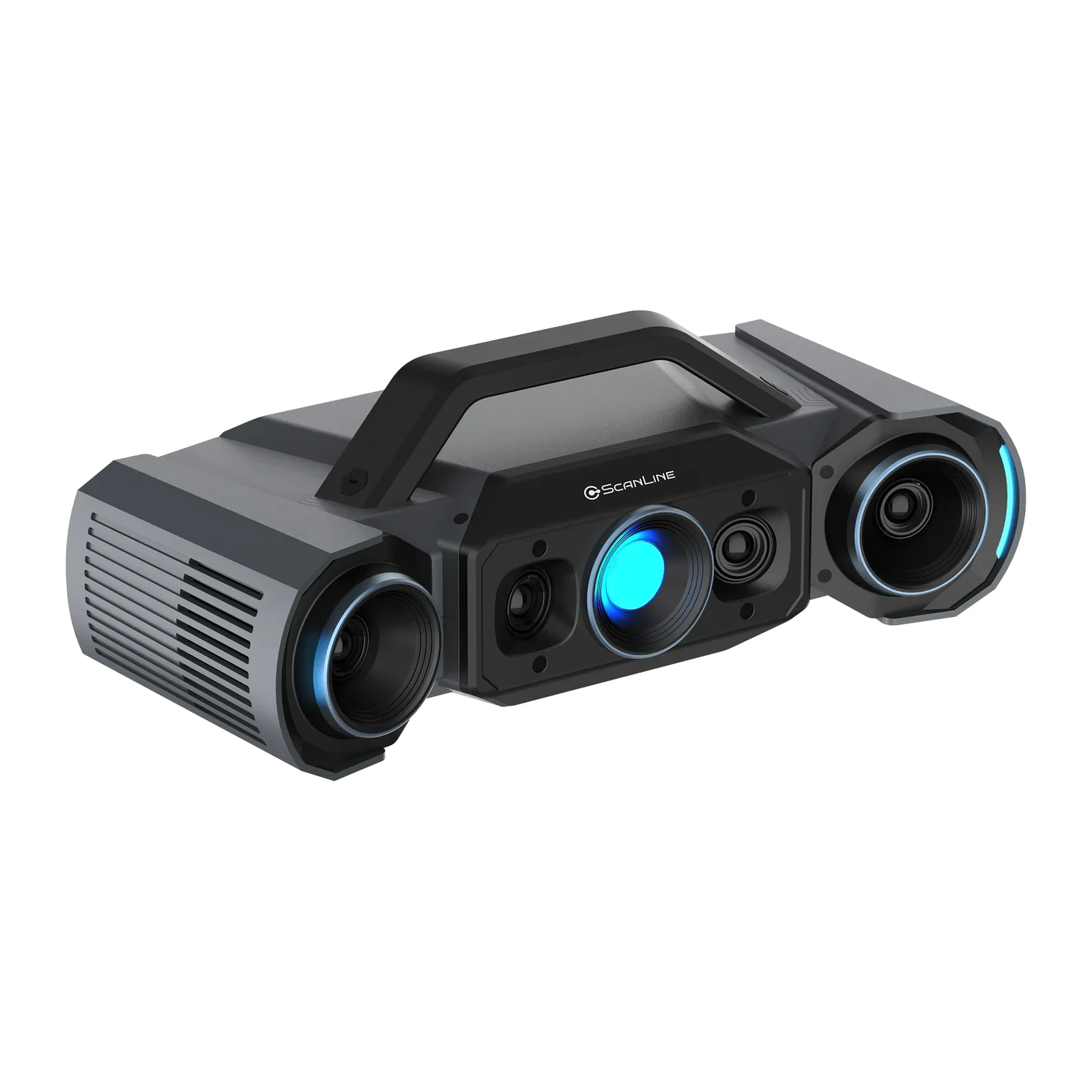

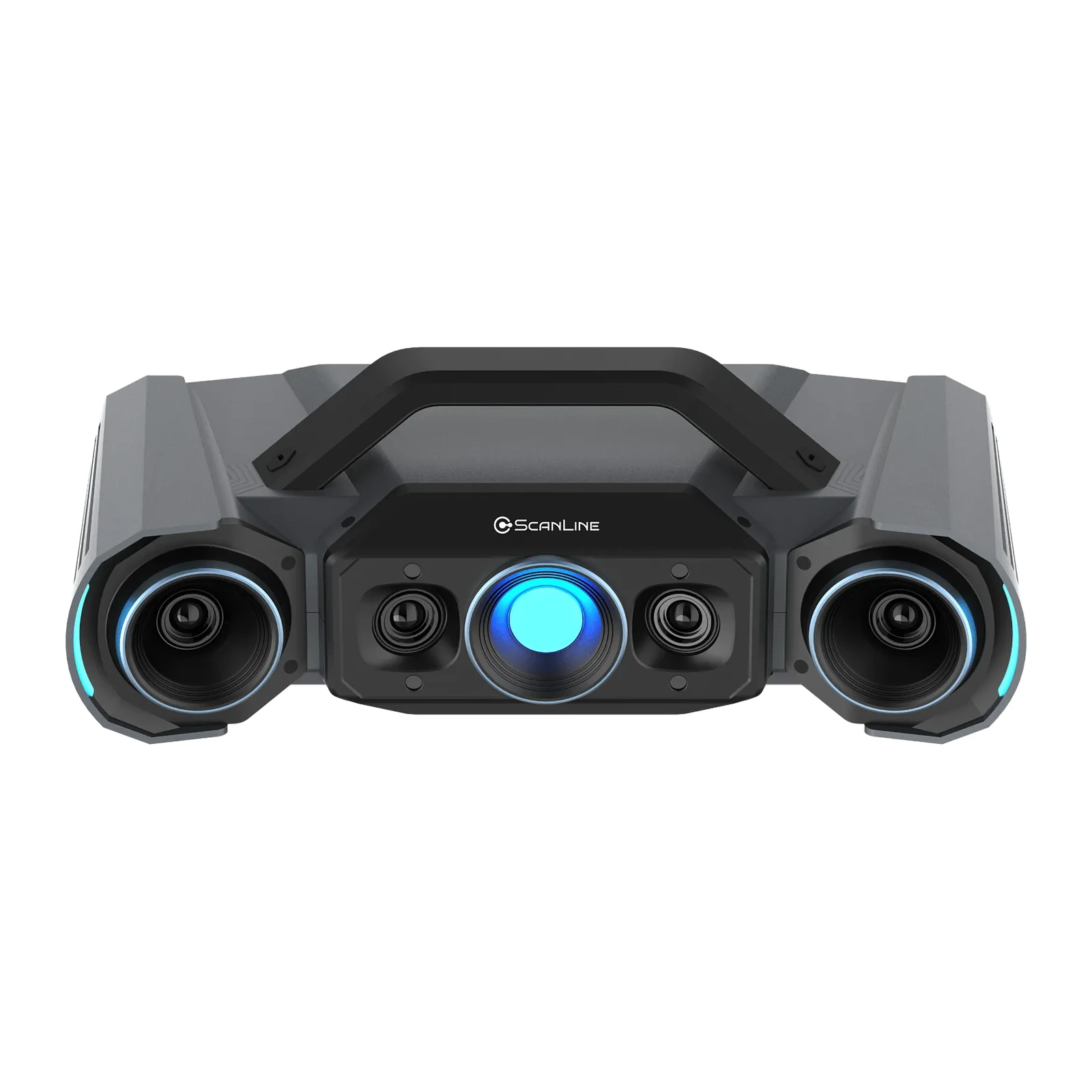

3D-сканер ScanLine StaticScan Q9

ScanLine StaticScan Q9 - стационарный 3D-сканер для контроля геометрии, инспекции и обратного проектирования, внесённый в Госреестр средств измерений РФ. Четыре камеры по 9 Мп дают точность до 0,005 мм в малой зоне 160 × 110 мм и 0,015 мм в большой 430 × 300 мм.

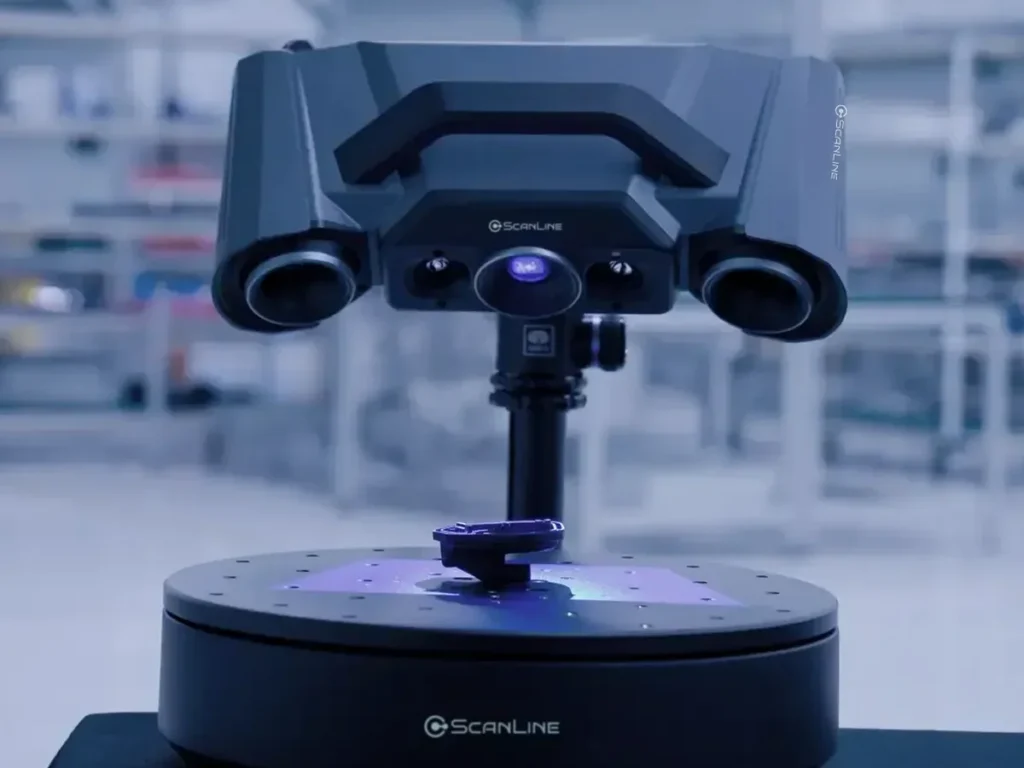

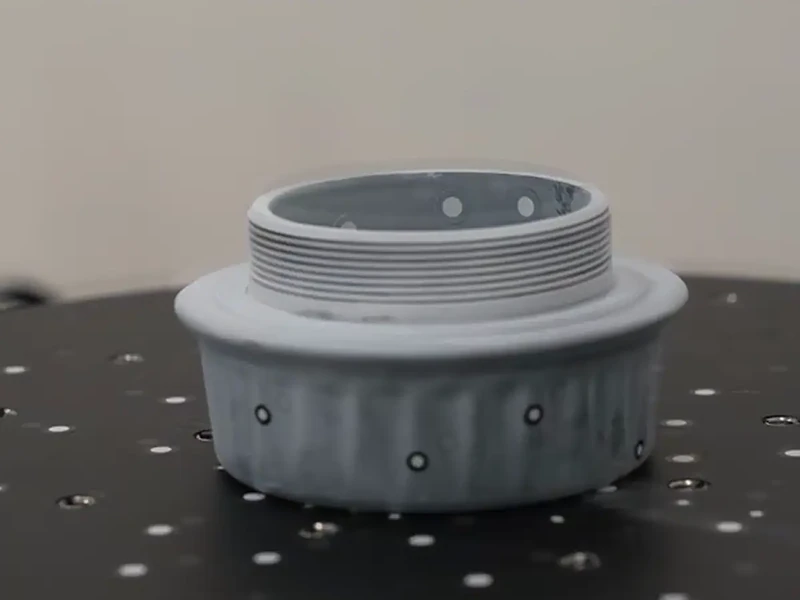

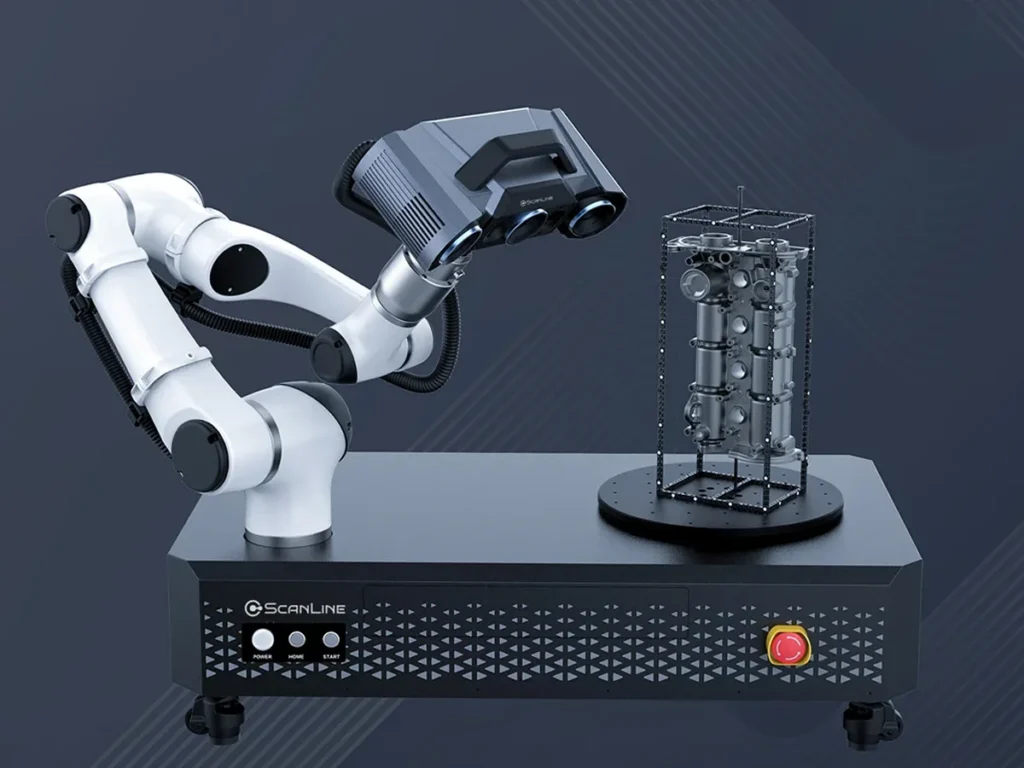

Двухпроцессорная система снимает кадр быстрее чем за секунду и мгновенно переключает зоны, без ручной настройки диафрагмы и фокуса. Следящая автоэкспозиция и многократная экспозиция справляются с контрастными поверхностями, а алгоритм MSF (Monocular-Stereo Fusion) объединяет данные одной камеры и стереопары и плотнее снимает углы, стыки и труднодоступные зоны. Сканер ставят на штатив, на поворотный стол до 20 кг или встраивают в роботизированный комплекс.

Q9 подходит для механически обработанных деталей, штамповки и листового металла, ремонта пресс-форм, контроля первой детали и автоматического контроля на линии. Модель с камерами 12,3 Мп и точностью до 0,004 мм - StaticScan Q12, другие модели - в разделе Стационарные 3D-сканеры.

Разрешение StaticScan Q9 - 0,11 мм в большой зоне и 0,05 мм в малой. Рабочее расстояние - 590 мм для большой зоны и 210 мм для малой. Сканер весит 3,5 кг, корпус - 366 × 162 × 132 мм, поэтому его легко переставить со штатива на поворотный стол или на робота.

Данные открываются в Geomagic Control X, Geomagic Design X и PolyWorks, где строят карту отклонений, сечения и CAD-модель. ScanLine StaticScan Q9 внесён в Госреестр средств измерений и имеет сертификат EAC, поэтому результаты можно использовать в протоколах контроля. Синий светодиодный свет меньше зависит от освещения в цеху и даёт чёткий рисунок на металле.

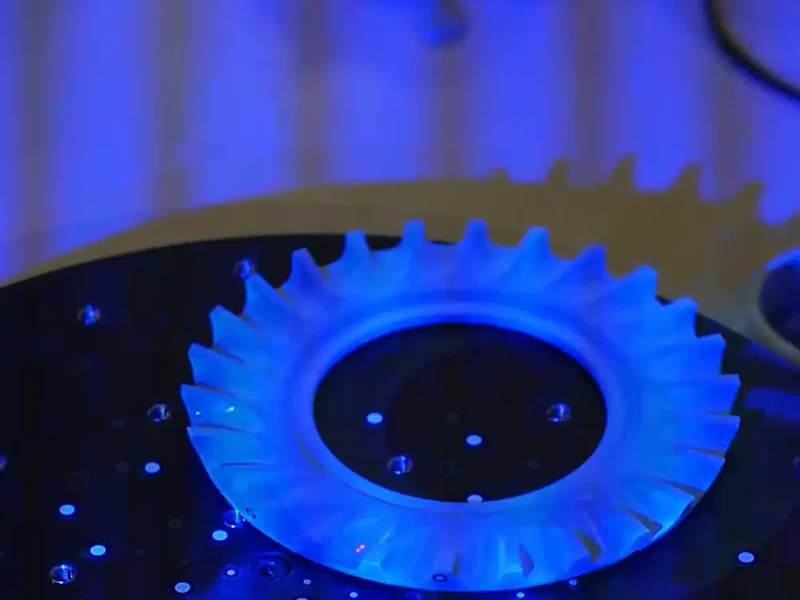

Малую зону выбирают для мелких точных элементов, а большую - для корпусов, штамповки и листового металла. Переключение зон не требует перекалибровки. По сравнению с Q12 камеры у модели 9 Мп вместо 12,3 Мп, а точность немного ниже - 0,005 и 0,015 мм против 0,004 и 0,012 мм. Для большинства задач контроля этого хватает, а цена системы ниже. Кадр снимается меньше чем за секунду, а на поворотном столе до 20 кг деталь снимают со всех сторон без участия оператора. Алгоритм MSF объединяет данные одной камеры и стереопары и плотнее снимает углы и стыки. Камеры - четыре по 9 Мп.

ScanLine выпускает метрологические, профессиональные и персональные 3D-сканеры, пять моделей компании внесены в Госреестр средств измерений РФ. Описание модели у производителя - 3dscanline.ru. Подробнее - в каталоге 3D-сканеры ScanLine. Если останутся вопросы, наши специалисты помогут.
