3D-сканер Revopoint Metrohub 09TR
Предзаказ
Артикул: 210090
Revopoint Metrohub 09TR - роботизированный 3D-сканер (Trackit SR + кобот Vbot 9): 0,025 мм + 0,04 мм × L (м), без маркеров.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

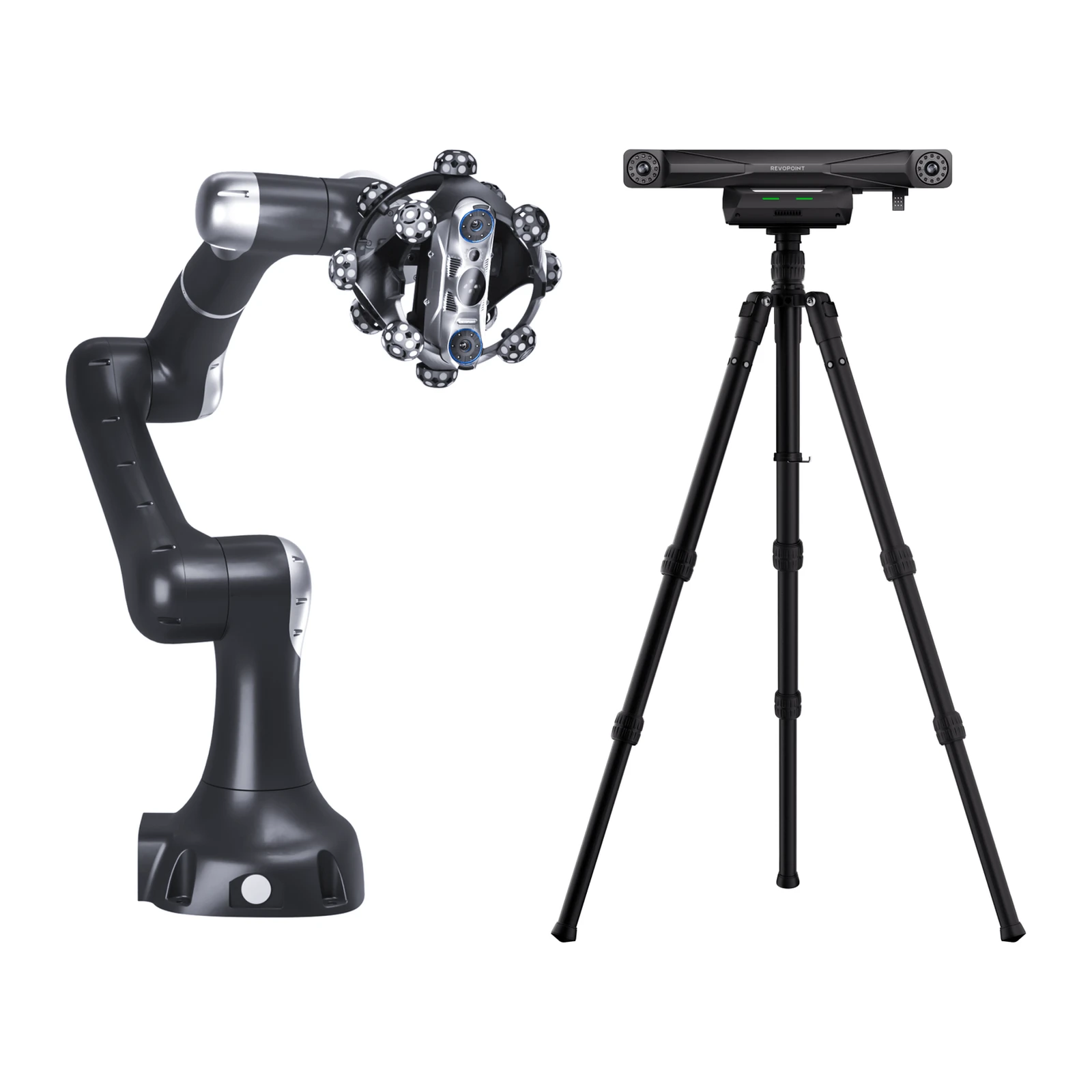

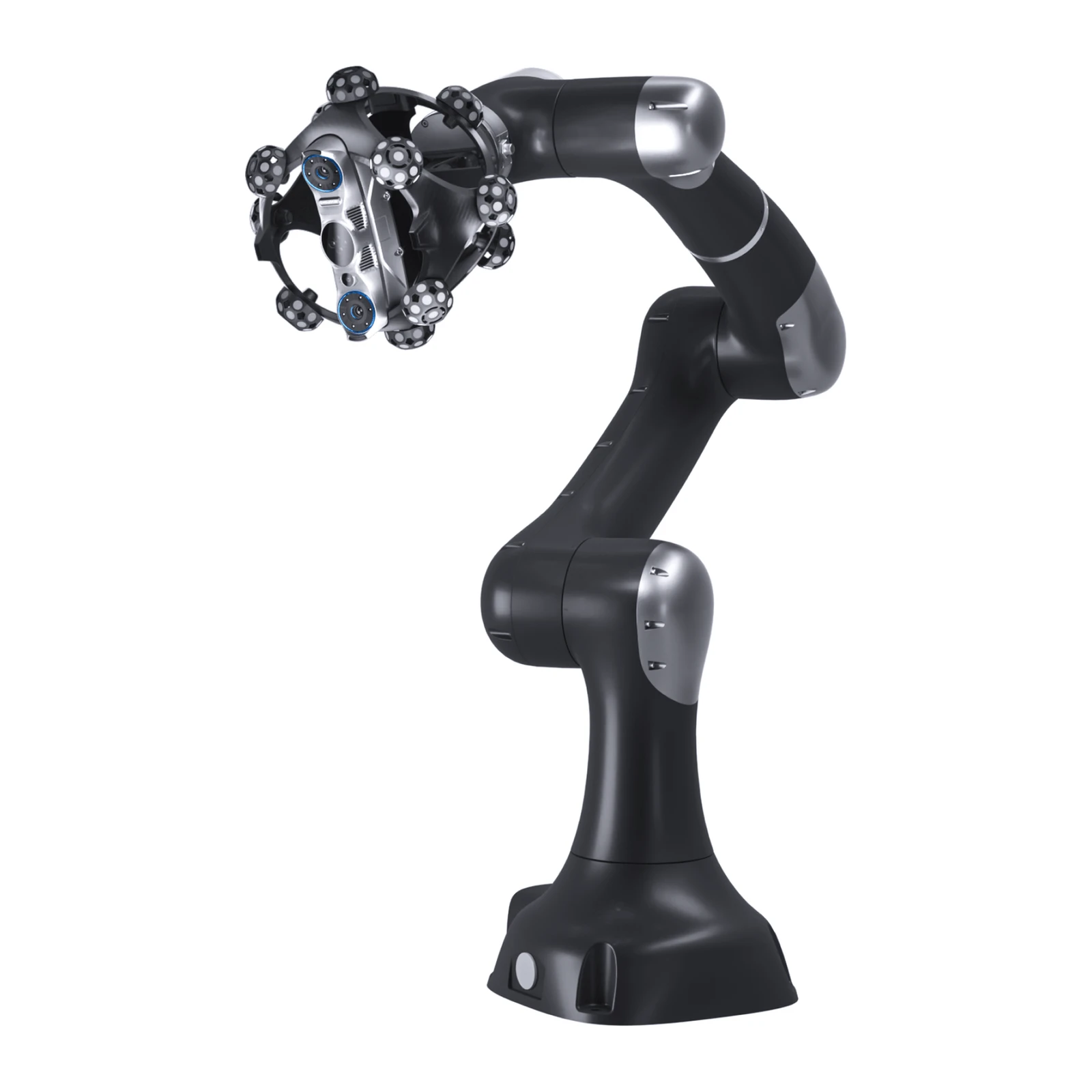

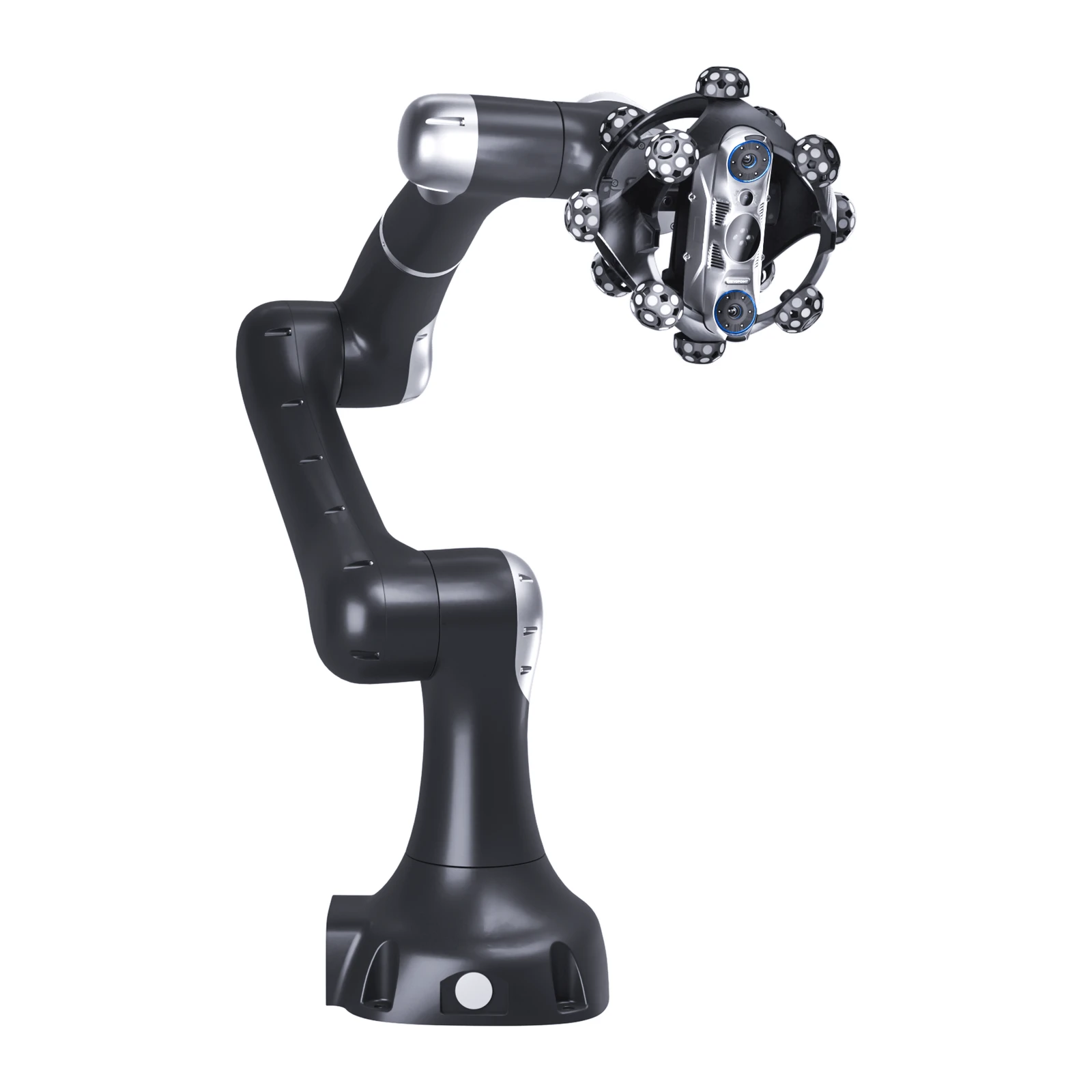

Revopoint Metrohub 09TR - роботизированный 3D-сканер с оптическим трекером: сканер Trackit SR на шестиосевом коботе Vbot 9, трекер, поворотный стол с ЧПУ и программа TrackBot. Объёмная точность - 0,025 мм + 0,04 мм × L (м), маркеры на детали не нужны.
Сканер работает тремя синими лазерными режимами: 30 крестов, 17 параллельных линий и линия для отверстий, до 2 000 000 точек в секунду, тёмные и блестящие поверхности снимаются без спрея. Трекер следит за сканером в двух режимах: при неподвижном столе для небольших деталей и вместе со столом для крупных. Путь задают перетаскиванием руки, по CAD-модели или по камере, калибровка руки, глаза и стола автоматическая. Шаблоны пакетного контроля сами запускают Revo Measure, шаровая плита в CMM Edition проверяет точность на месте. Сканер снимается с робота и работает в руках без провода.
Metrohub 09TR подходит для серийного контроля сложных и глубоких деталей: лопаток, литья, сварных узлов, кузовных панелей. Версия на MetroY Ultra - Revopoint Metrohub 09YU, ручная система - Revopoint Trackit SR, другие - в разделе Стационарные 3D-сканеры.
Кобот Vbot 9 имеет шесть осей, грузоподъёмность 5 кг и радиус 919 мм, скорость инструмента - до 2,0 м/с. Он чувствует усилие от 1 Н и останавливается при касании, поэтому работает без ограждения. Рабочий стол - 90 × 90 × 80 см, детали - до ⌀500 × 500 мм.
Трекер работает на расстоянии 800-2500 мм, объём отслеживания - 3 м³, шаг точек - до 0,05 мм. Кобот Vbot 9 весит 36,5 кг, комплект Trackit SR - 18,6 кг. Связь - по TCP/IP, для встраивания в линию есть комплект интеграции, лазер класса 2. Revopoint Metrohub 09TR сохраняет модели в PLY, OBJ, STL, ASC, 3MF, GLTF и FBX.
Ячейку используют для сложных узлов, где метки клеить неудобно, а съёмку нужно повторять для каждой детали партии. В ручном режиме сканер Trackit SR снимают с робота и используют для крупных деталей вне ячейки. Путь робота задают перетаскиванием руки или по CAD-модели, а трекер следит за сканером и при неподвижном столе, и вместе со столом, поэтому метки на детали не нужны. Поворотный стол - с ЧПУ. Робот работает без ограждения, поэтому ячейку ставят прямо в цеху рядом с оператором.
У Revopoint больше 140 патентов, сканерами компании пользуются более 200 000 человек в 150+ странах и регионах. Описание модели у производителя - revopoint3d.com. Подробнее - в каталоге 3D-сканеры Revopoint. Если останутся вопросы, наши специалисты помогут.
- Trackit SR на коботе Vbot 9
- 0,025 мм + 0,04 мм × L (м)
- Без маркеров
- До 2 000 000 точек/с
- Путь без программирования
- Пакетный контроль

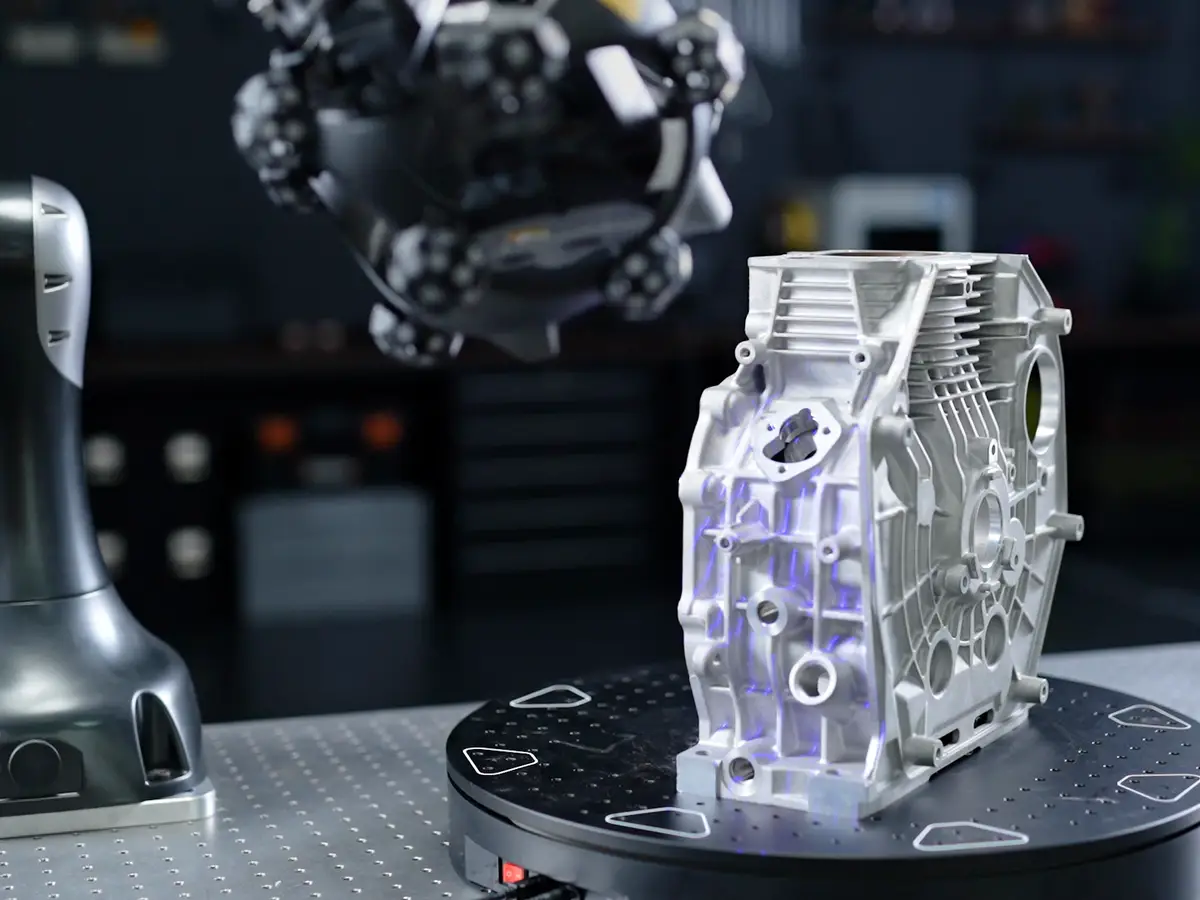

Автоматическая съёмка
Кобот ведёт сканер вокруг корпуса двигателя, трекер следит за ним - маркеры на детали не нужны.
01

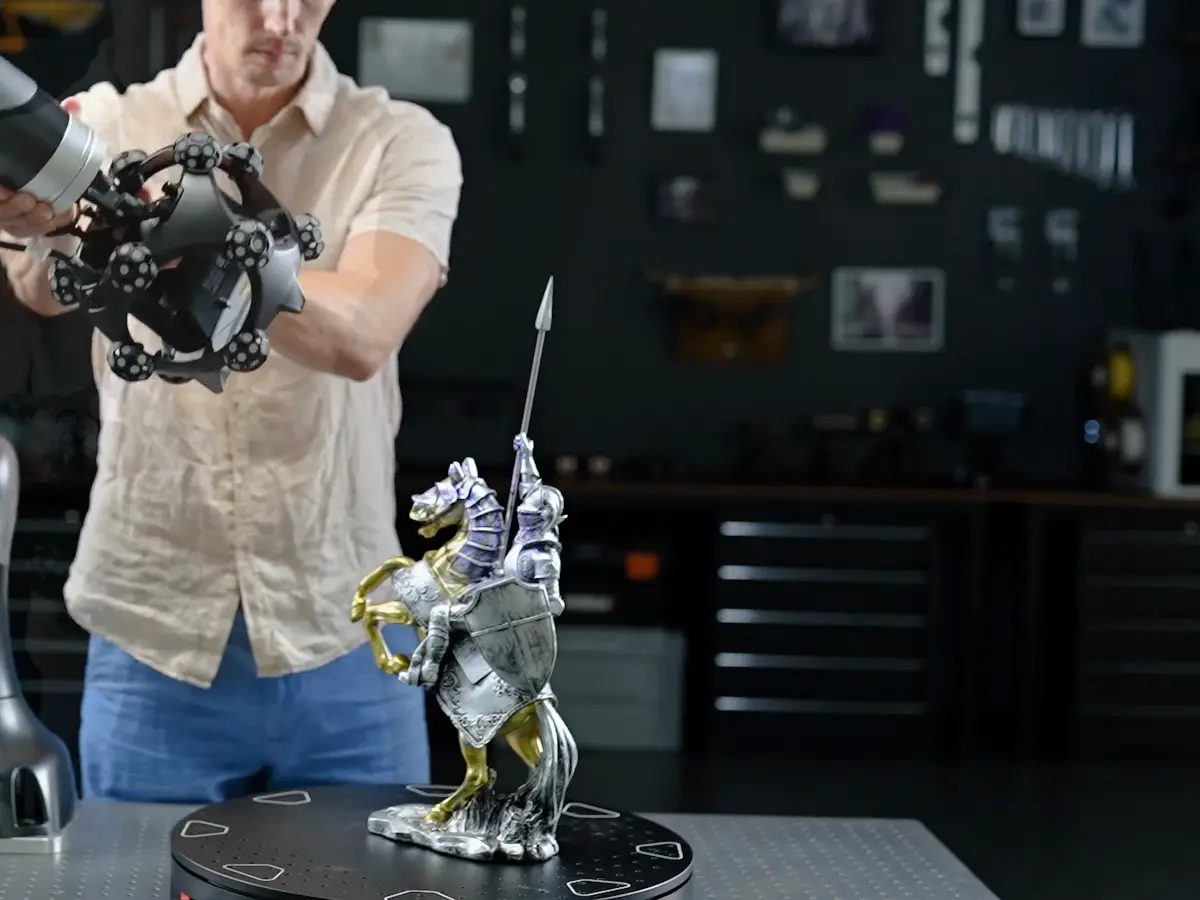

Ручной режим
Trackit SR снимается с робота и работает в руках без провода - для мест, куда рука не дотягивается.
02

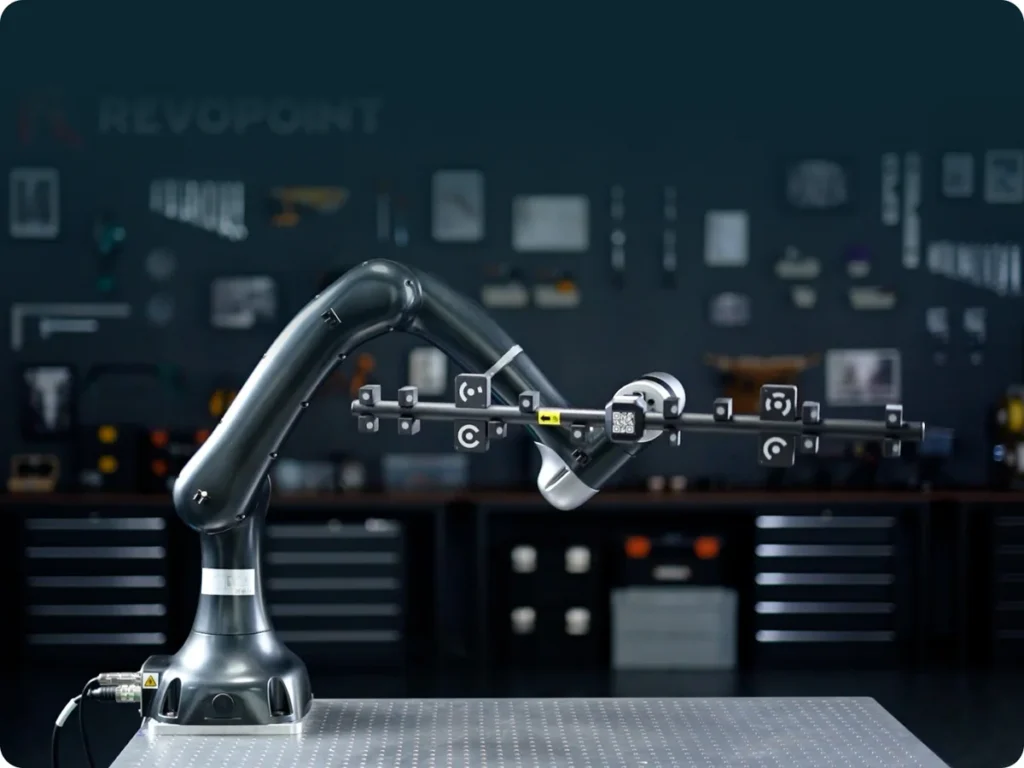

Робот на столе
Комплекс ставят на стол 90 × 90 см, робот чувствует усилие от 1 Н и работает без ограждения.
03

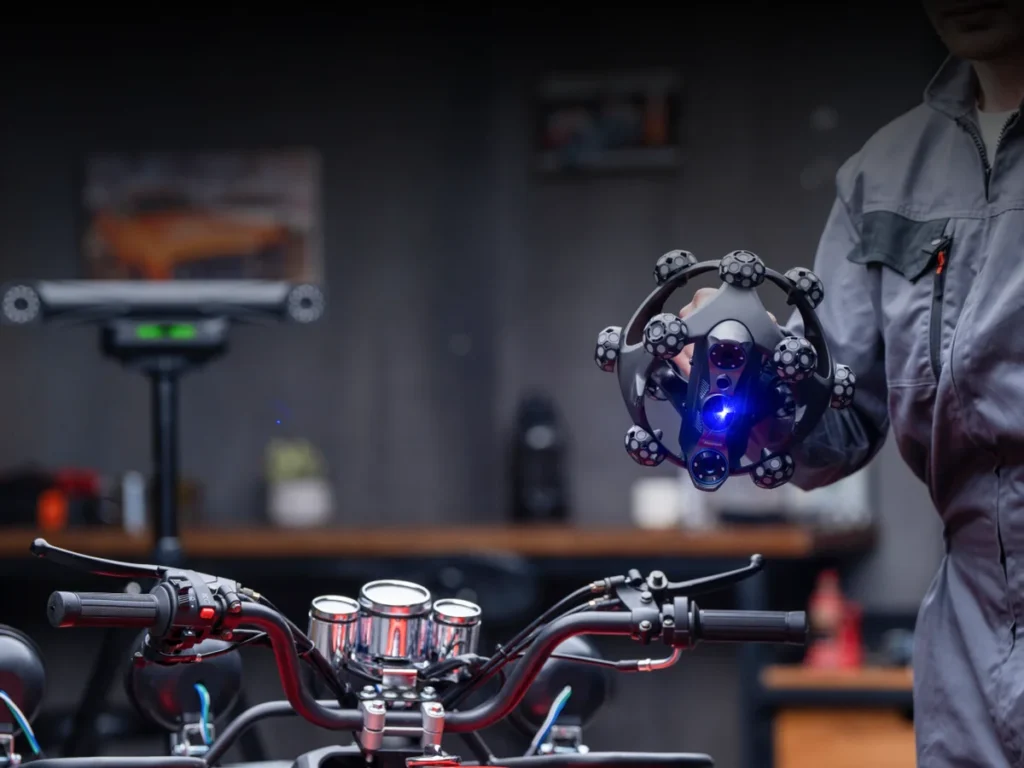

Сложные узлы
Тридцать синих крестов и линия для отверстий снимают глубокие полости и тёмный металл.
04

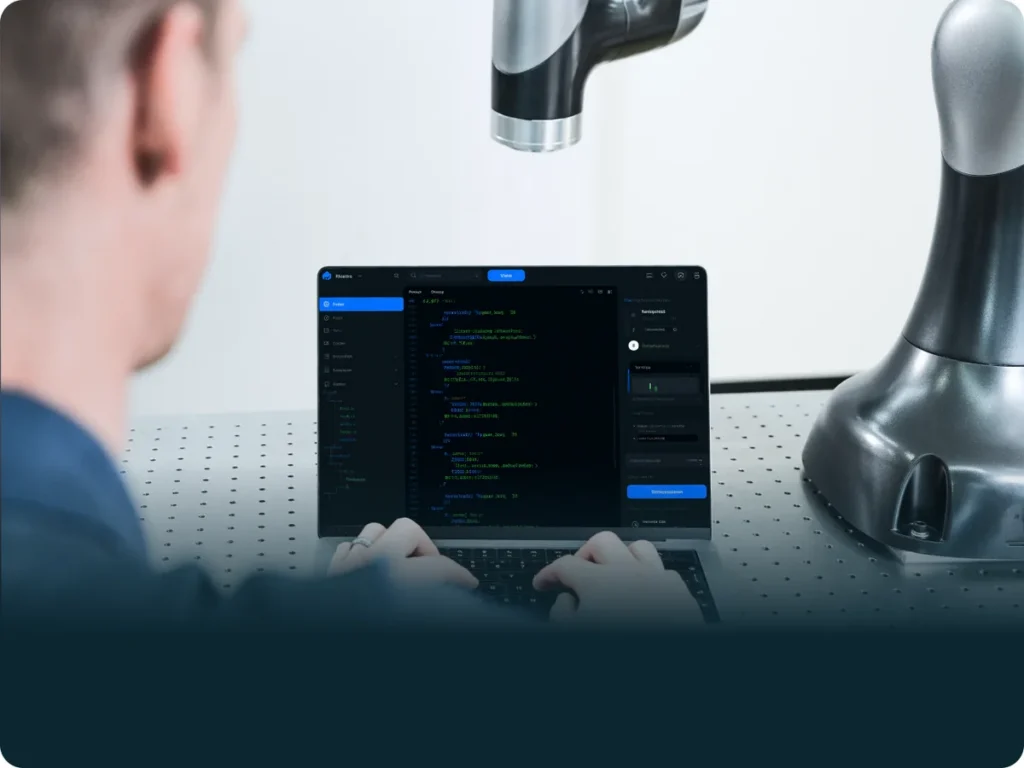

Управление с ПК
TrackBot задаёт путь по CAD или камере, а TCP/IP связывает комплекс с программами завода.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Revopoint в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Нет, положение сканера отслеживает оптический трекер.
В 09TR сканер с трекером и съёмка без маркеров, 0,025 мм + 0,04 мм × L (м); в 09YU - MetroY Ultra с точностью 0,015 мм + 0,04 мм × L (м) и полнокадровым светом.
Нет, путь задают перетаскиванием руки, по CAD-модели или по камере.
Да, по протоколу TCP/IP программа управляется сторонними приложениями.
До ⌀500 мм и высотой до 500 мм.
БрендRevopoint
Тип сканераСтационарный
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Составсканер с трекером Trackit SR, кобот Vbot 9, поворотный стол с ЧПУ, программа TrackBot
Объёмная точность0,025 мм + 0,04 мм × L (м)
Режимы30 синих крестов, 17 параллельных линий, 1 линия для отверстий
Скорость≤ 2 000 000 точек/с
Шаг точек≤ 0,05 мм
Рабочее расстояние трекера800-2500 мм
Объём отслеживания3 м³
Роботколлаборативный Vbot 9, 6 осей, грузоподъёмность 5 кг, радиус 919 мм
Чувствительность к усилию1 Н, работа без ограждения
Скорость TCP≤ 2,0 м/с
Размер деталей⌀500 × 500 мм
Рабочий стол90 × 90 × 80 см
СвязьTCP/IP, комплект для интеграции
ВесVbot 9 - 36,5 кг, Trackit SR - 18,6 кг
Класс лазера2
ФорматыPLY, OBJ, STL, ASC, 3MF, GLTF, FBX
