Система 3D-контроля Creaform CUBE-R M4

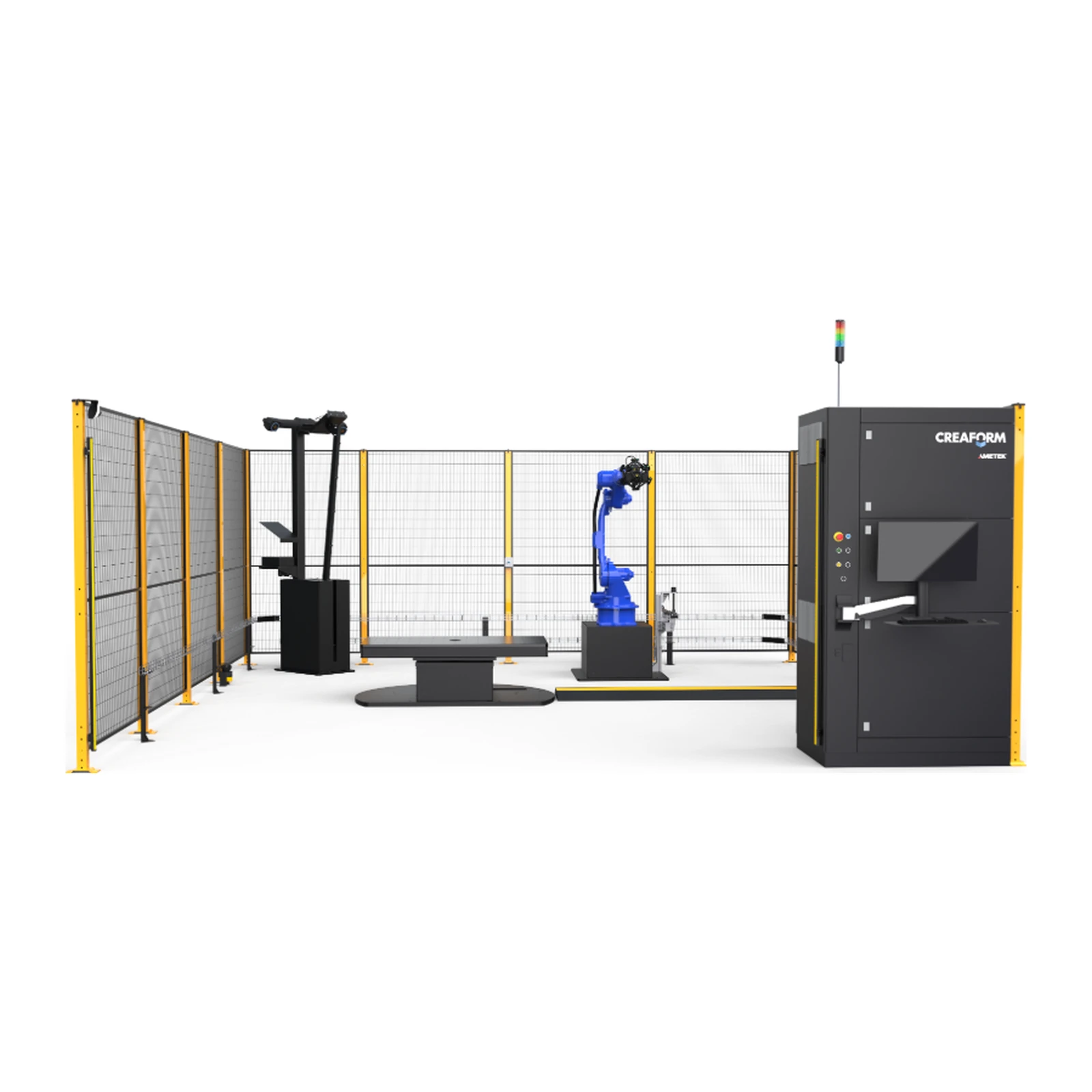

Creaform CUBE-R M4 - самая крупная стандартная измерительная ячейка серии CUBE-R для автоматического 3D-контроля деталей до 4 м и массой до 4500 кг. В ячейке работают робот с удлинённой рукой Yaskawa GP25-12L или Fanuc M-20iD/12L, поворотный стол, 3D-сканер MetraSCAN-R BLACK+ Elite или Elite HD и трекер C-Track.

Ячейка спроектирована для производства: точность сохраняется при вибрации, блестящие и тёмные поверхности снимаются без подготовки. Офлайн-программирование в модуле Automation, полнокадровые 3D-данные с высокой частотой и параллельная обработка дают короткий цикл и приближают завод к сплошному контролю. Конструкция модульная: Creaform настраивает ячейку под размеры деталей, а позже её можно расширить. Опции - лазерное позиционирование Virtek Iris 3D для точной установки детали и оснастки, комплект паллет для загрузки деталей вне ячейки, защищённый удалённый доступ для сервиса и съёмная монтажная плита. Ширина проёма 4,5 м позволяет завозить крупные детали и оснастку погрузчиком, габариты ячейки - 6,3 × 6,0 × 2,9 м.

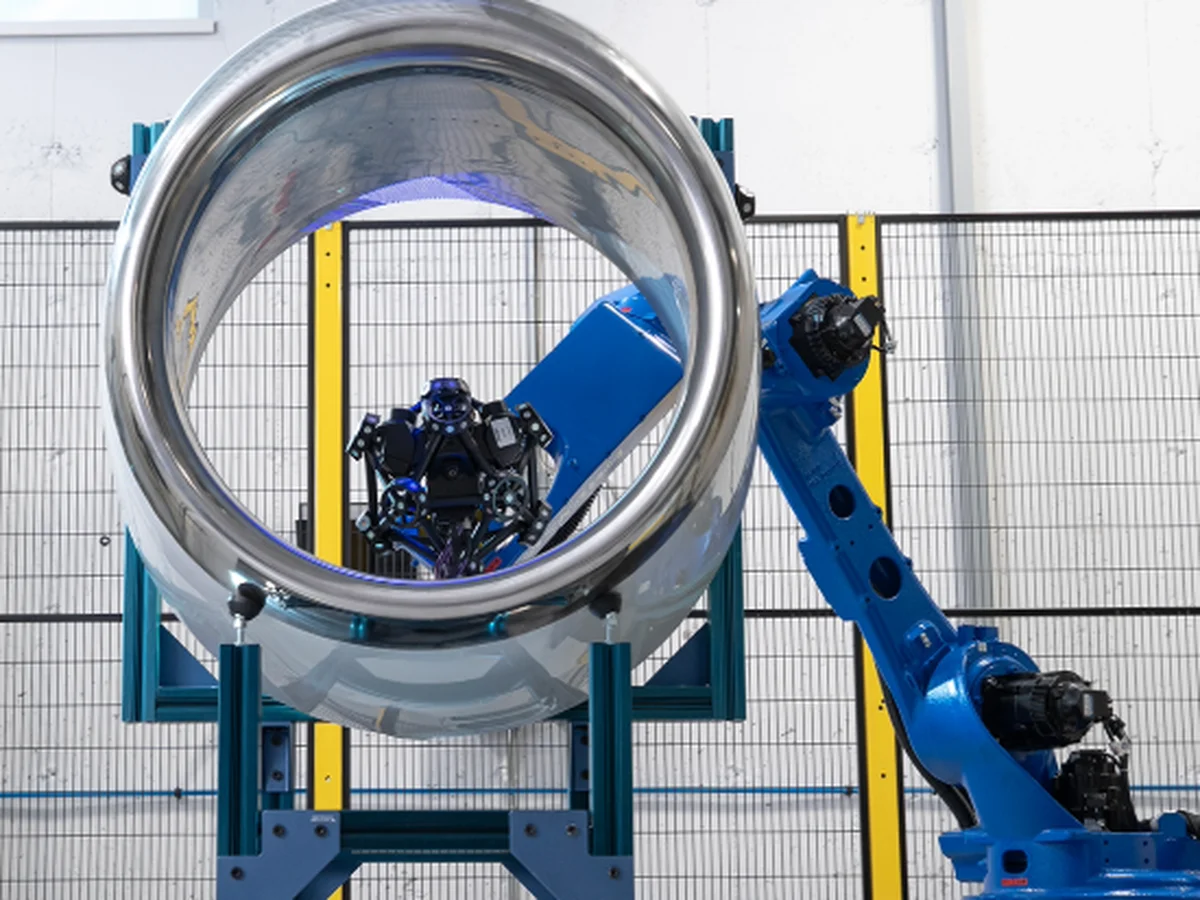

CUBE-R M4 подходит для крупных отливок, рам, деталей тяжёлой и железнодорожной техники, авиационных узлов. Версия для деталей до 3 м - Creaform CUBE-R M3, ручная система для деталей до 10 м - MetraSCAN BLACK2, другие - в разделе Стационарные 3D-сканеры.

Объёмная точность Creaform CUBE-R M4 - 0,064 мм в объёме 9,1 м³ и 0,078 мм в объёме 16,6 м³, точность сканера - 0,025 мм. Трекер C-Track следит за сканером, поэтому точность не зависит от повторяемости робота и сохраняется при вибрации. Рабочая температура - от +5 до +40 °C.

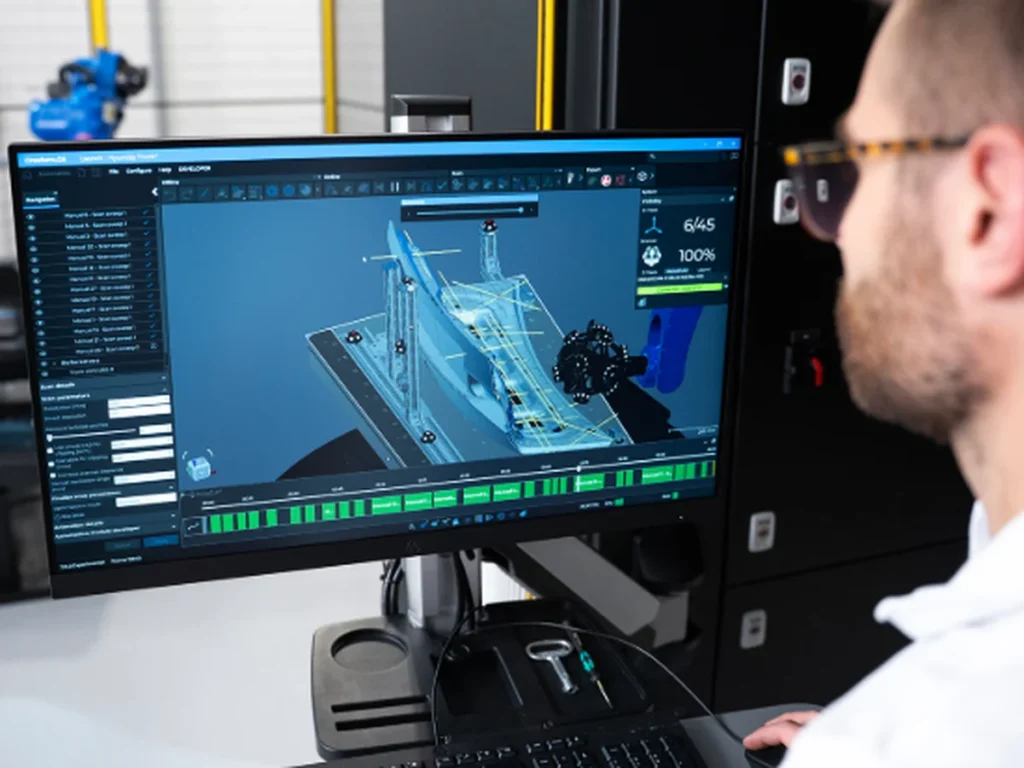

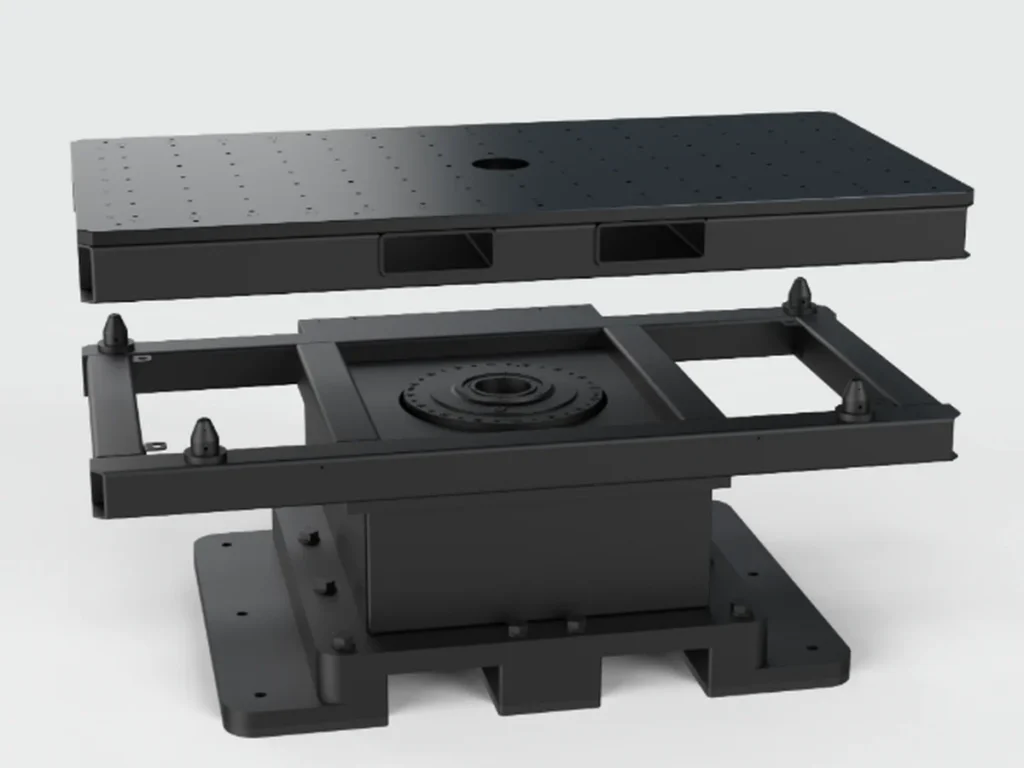

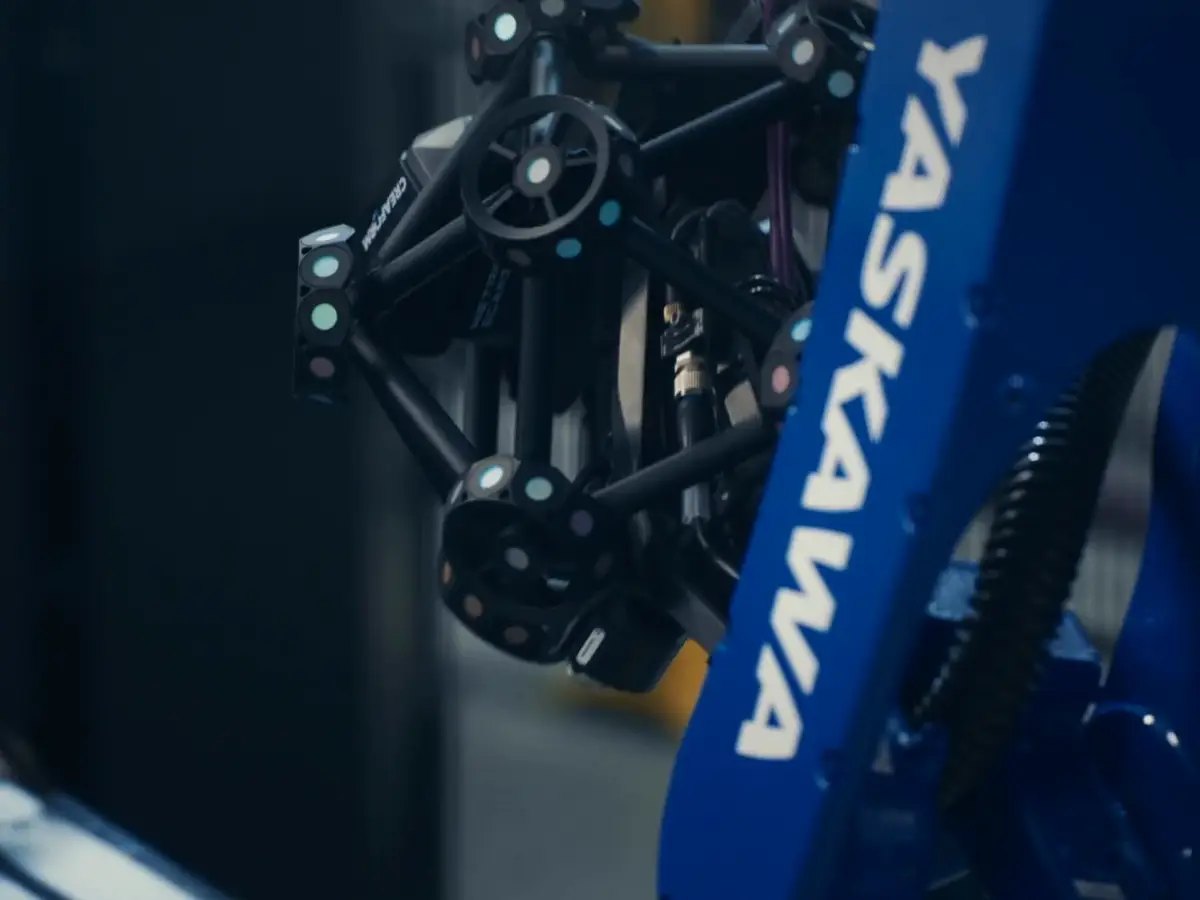

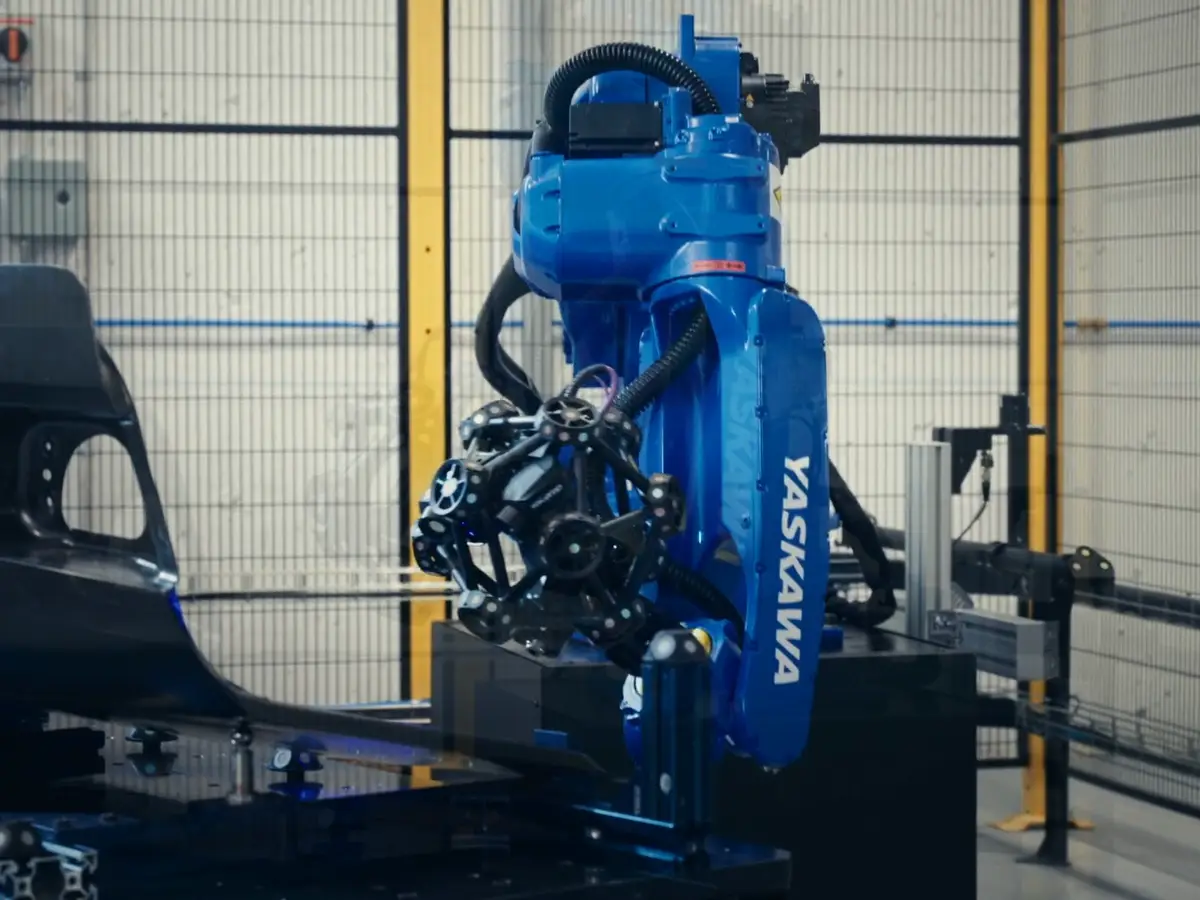

Робот с удлинённой рукой достаёт до дальних зон крупной детали, а поворотный стол выдерживает массу до 4500 кг и поворачивает деталь нужной стороной. Сканер MetraSCAN-R снимает блестящие и тёмные поверхности без напыления. Траектории готовят офлайн в модуле Automation программы Creaform Metrology Suite, поэтому новая деталь не останавливает работу ячейки.

Оператору достаточно загрузить деталь и запустить программу, а отчёт об отклонениях формируется автоматически. Если стандартные габариты не подходят, Creaform настраивает ячейку под размеры деталей заказчика. Защищённый удалённый доступ позволяет сервисной службе проверить систему без выезда. Комплект паллет позволяет готовить следующую деталь вне ячейки, пока робот измеряет текущую, поэтому цикл почти не прерывается. Опционально доступно лазерное позиционирование Virtek Iris 3D для точной установки детали и оснастки на столе. Ширина проёма - 4,5 м.

Штаб-квартира и производство Creaform находятся в Леви (Квебек, Канада), системы менеджмента сертифицированы по ISO 9001 и ISO 27001. Описание модели у производителя - creaform3d.com. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
