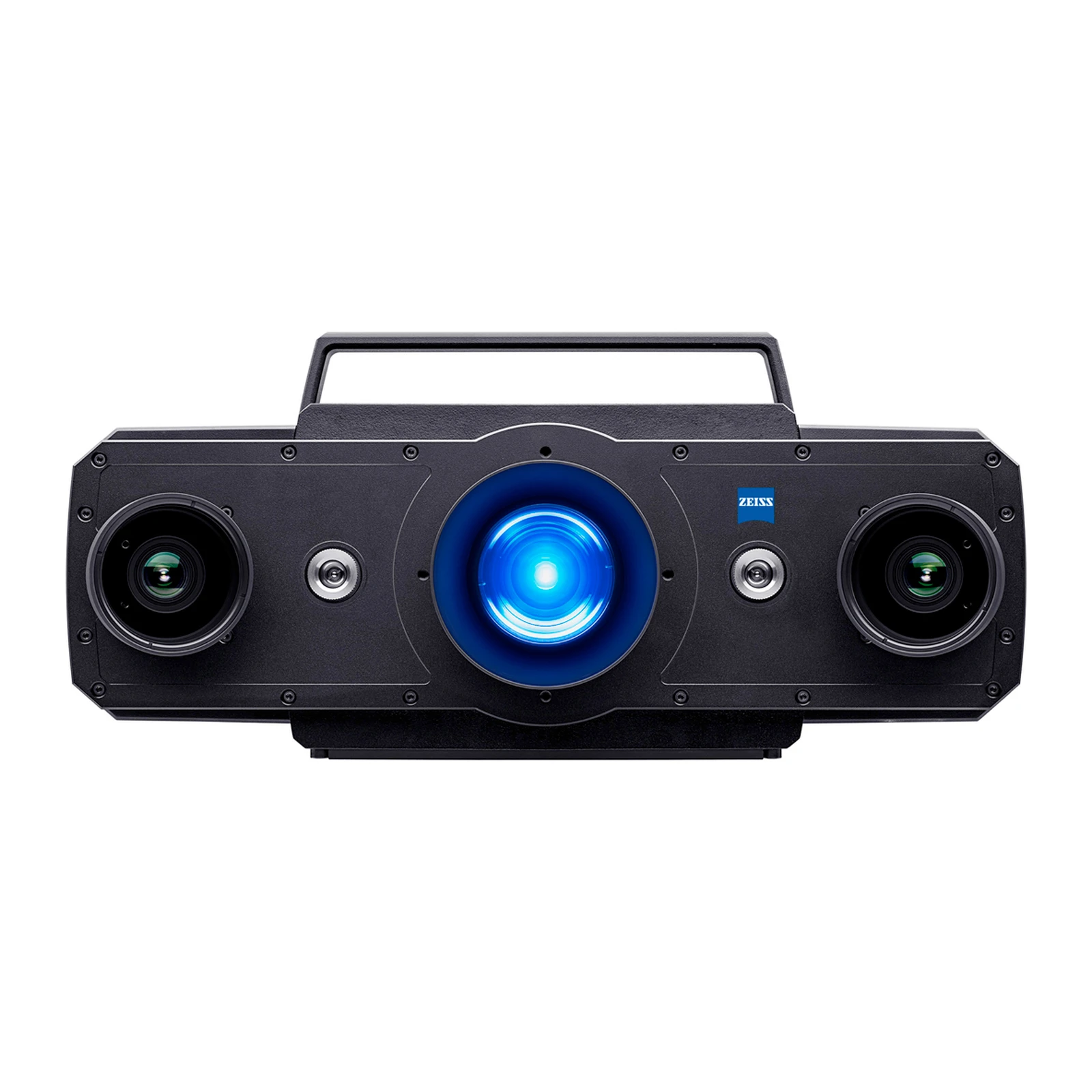

3D-сканер ZEISS ATOS 5
Предзаказ
Артикул: 210122
ZEISS ATOS 5 - промышленный 3D-сканер синего света: до 12 млн точек за скан, поле до 1000 × 800 мм, работа на стойке и в ScanBox.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
ZEISS ATOS 5 - промышленный 3D-сканер синего света для измерения инструмента и форм, пластиковых и металлических деталей прямо на производстве. Скан даёт 8 или 12 миллионов точек, поле измерения - от 170 × 140 до 1000 × 800 мм, рабочее расстояние - 880 мм.
Мощный светодиодный источник и камеры дают короткие экспозиции даже на блестящих и тёмных поверхностях, а большие поля ускоряют съёмку крупных деталей. Две камеры по стереосхеме постоянно контролируют калибровку, точность совмещения, изменения среды и движение детали. Программа ZEISS INSPECT обрабатывает сканы на видеокарте, что сокращает общее время измерения. Точность, разрешение и размер поля задают сменными объективами. С системой фотограмметрии TRITOP сканер точно совмещает измерения крупных деталей по опорным меткам. ATOS 5 работает на стойке в лаборатории, мобильно в цеху, с поворотными столами и в автоматических ячейках ScanBox Series 5, 6, 7 и 8.
ATOS 5 подходит для литья и ковки, штамповки, литья пластмасс и аддитивного производства. Модель с лазерным источником для кузовов - ZEISS ATOS 5X, компактная - ATOS Q, другие - в разделе Промышленные 3D-сканеры.
ATOS 5 снимает деталь структурированным синим светом без касания. Яркий источник и короткие выдержки позволяют работать с блестящими и тёмными поверхностями, мелкими структурами и острыми кромками, а обработку данных ускоряет видеокарта. Проектор выводит очень мелкие полосы на единицу площади, поэтому разрешение деталей высокое даже на больших полях. Корпус защищён от пыли и брызг, рабочая температура - от +5 до +35 °C, так что сканер можно ставить прямо в цеху.
Поле измерения ZEISS ATOS 5 меняется от 170 × 140 до 1000 × 800 мм: для этого меняют измерительные объёмы, а версии 8M и 12M дают 8 или 12 млн точек за скан. Размеры сенсора - около 550 × 320 × 200 мм. Сканер работает вручную на штативе, с поворотным столом и в автоматических машинах ScanBox Series 5, 6, 7 и 8. На ATOS 5 построено всё семейство: ATOS 5X с лазерным источником для кузовов, ATOS 5 for Airfoil для лопаток турбин и ATOS LRX для очень крупных поверхностей. Данные обрабатывают в ZEISS INSPECT.
Точность программы ZEISS INSPECT проверили немецкий метрологический институт PTB и американский NIST - класс 1, наименьшие отклонения. Описание модели у производителя - zeiss.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
- 8 или 12 млн точек
- Поле до 1000 × 800 мм
- Рабочее расстояние 880 мм
- Ускорение на видеокарте
- Контроль калибровки
- Работа в ScanBox

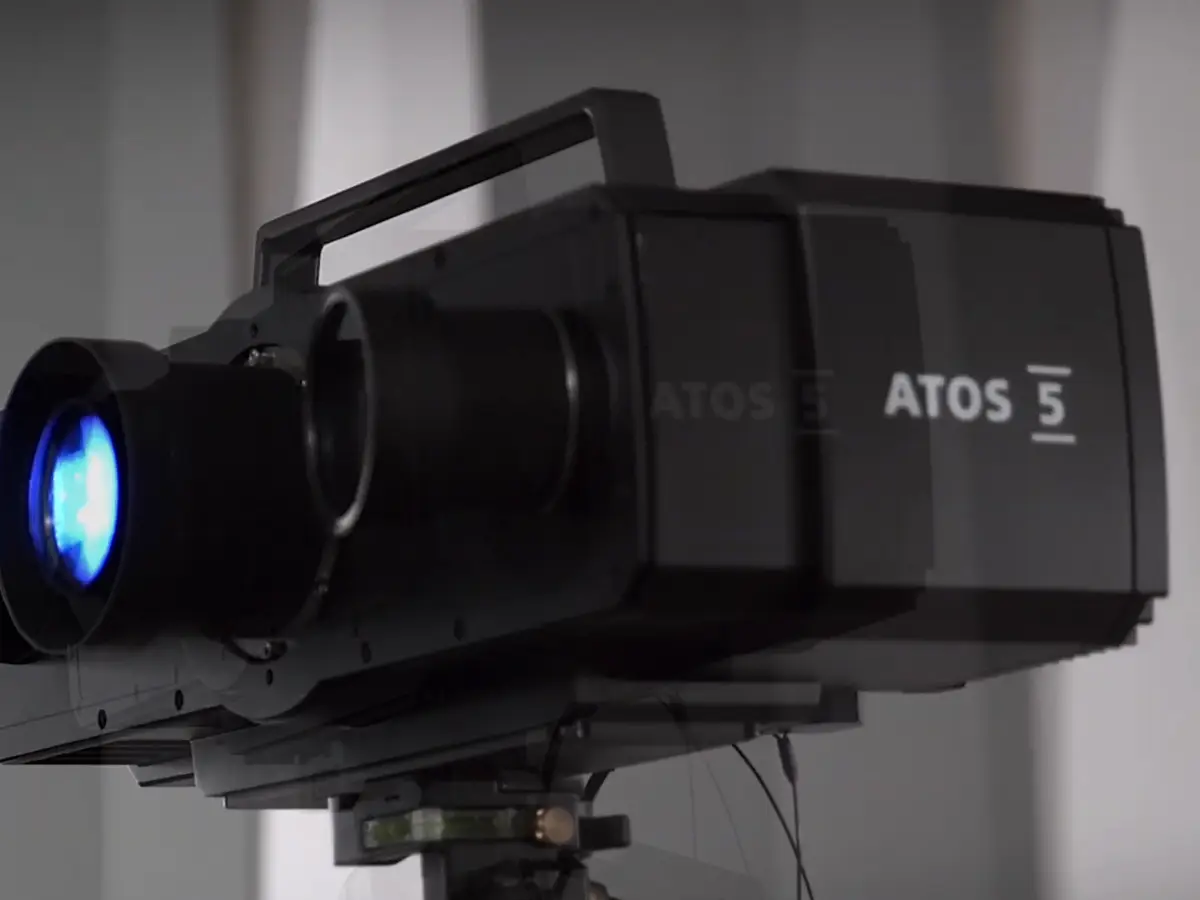

Сенсор ATOS 5
Две камеры и мощный синий светодиодный источник дают короткие выдержки даже на блестящих и тёмных поверхностях, а стереосхема следит за калибровкой.
01

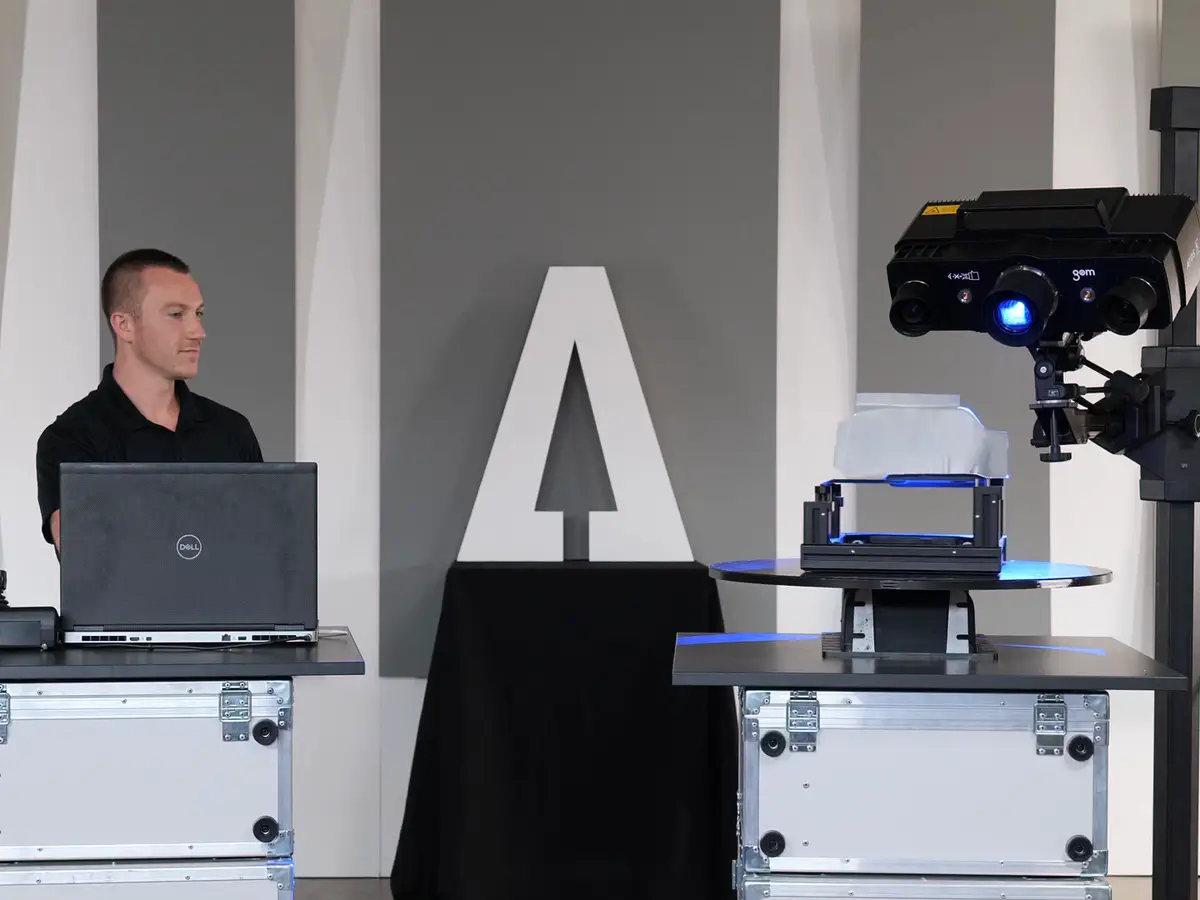

Съёмка на поворотном столе
На мобильном поворотном столе сканер автоматически снимает небольшие и средние детали со всех сторон.
02

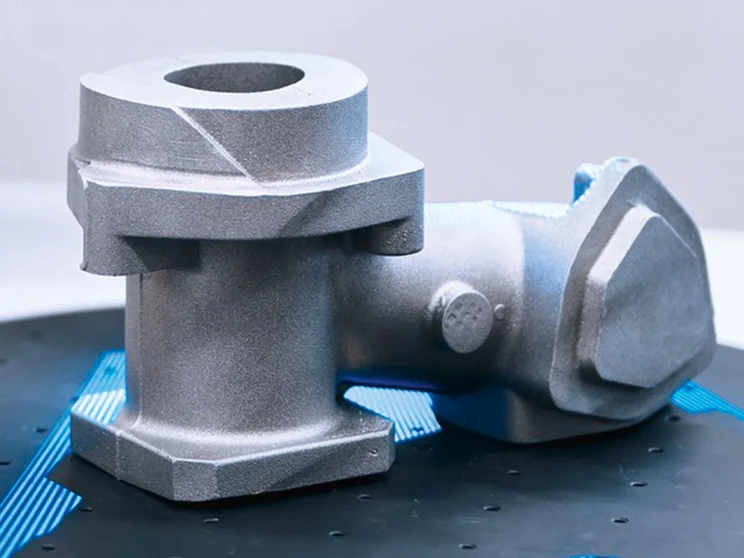

Литьё и ковка
Сканер сокращает время контроля в литье в песчаные формы, под давлением, по выплавляемым моделям и в ковке.
03

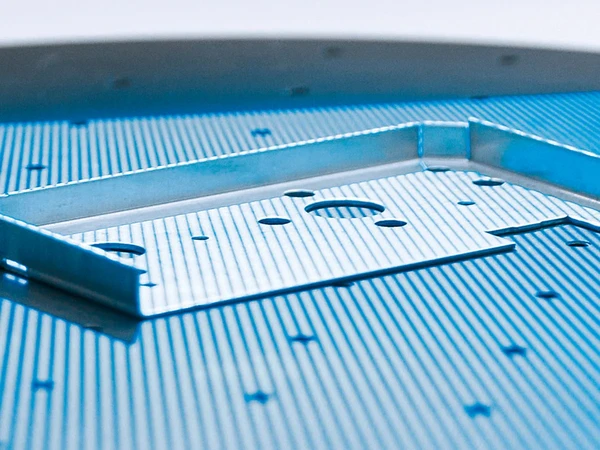

Листовая штамповка
Контроль от отладки штампов и первой детали до серии и сборки.
04

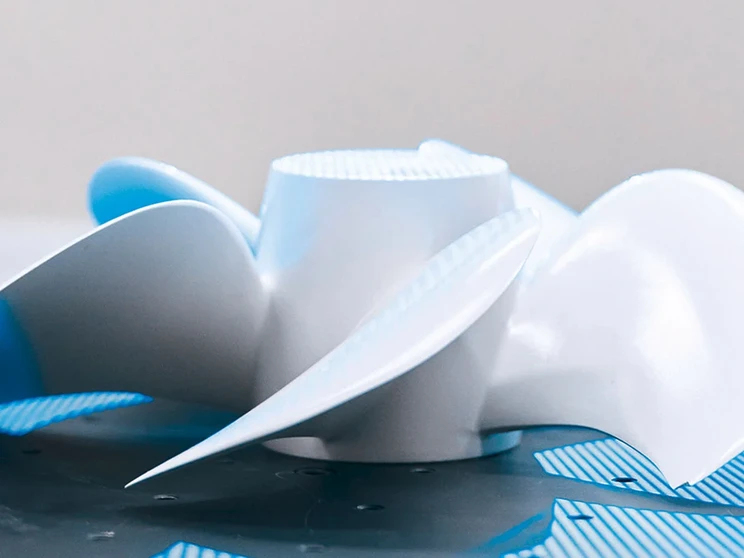

Пластиковые детали
Сканер ускоряет все этапы литья под давлением, выдувного формования и термоформовки.
05
Сменные объективы
Точность, разрешение и размер поля задают объективами - от 170 × 140 до 1000 × 800 мм.
06
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
От 170 × 140 до 1000 × 800 мм, в зависимости от объектива.
ATOS 5 крупнее (550 × 320 × 200 мм), снимает поля до 1000 × 800 мм на расстоянии 880 мм; ATOS Q компактнее (4 кг) и рассчитан на поля до 500 × 370 мм.
Да, с системой фотограмметрии TRITOP измерения совмещаются по опорным меткам.
Да, в ячейках ScanBox Series 5, 6, 7 и 8 и с поворотными столами.
От +5 до +35 °C без конденсата.
БрендZEISS
Тип сканераСтационарный
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяГермания
Типпромышленный 3D-сканер, синий структурированный свет, принцип Triple Scan (две камеры и проектор)
Версии8M и 12M
Точек за скан8 или 12 млн
Поле измерения170 × 140 - 1000 × 800 мм
Рабочее расстояние880 мм
Источник светасветодиодный, синий
Габаритыоколо 550 × 320 × 200 мм
Рабочая температураот +5 до +35 °C
Режимыручной, с поворотным столом, в ScanBox
Опцияфотограмметрия TRITOP
ПрограммаZEISS INSPECT (в комплекте): сканирование, контроль, отчёты, GD&T
ATOS 5: обзор промышленного 3D-сканера (англ.)
