3D-сканер ZEISS ATOS LRX

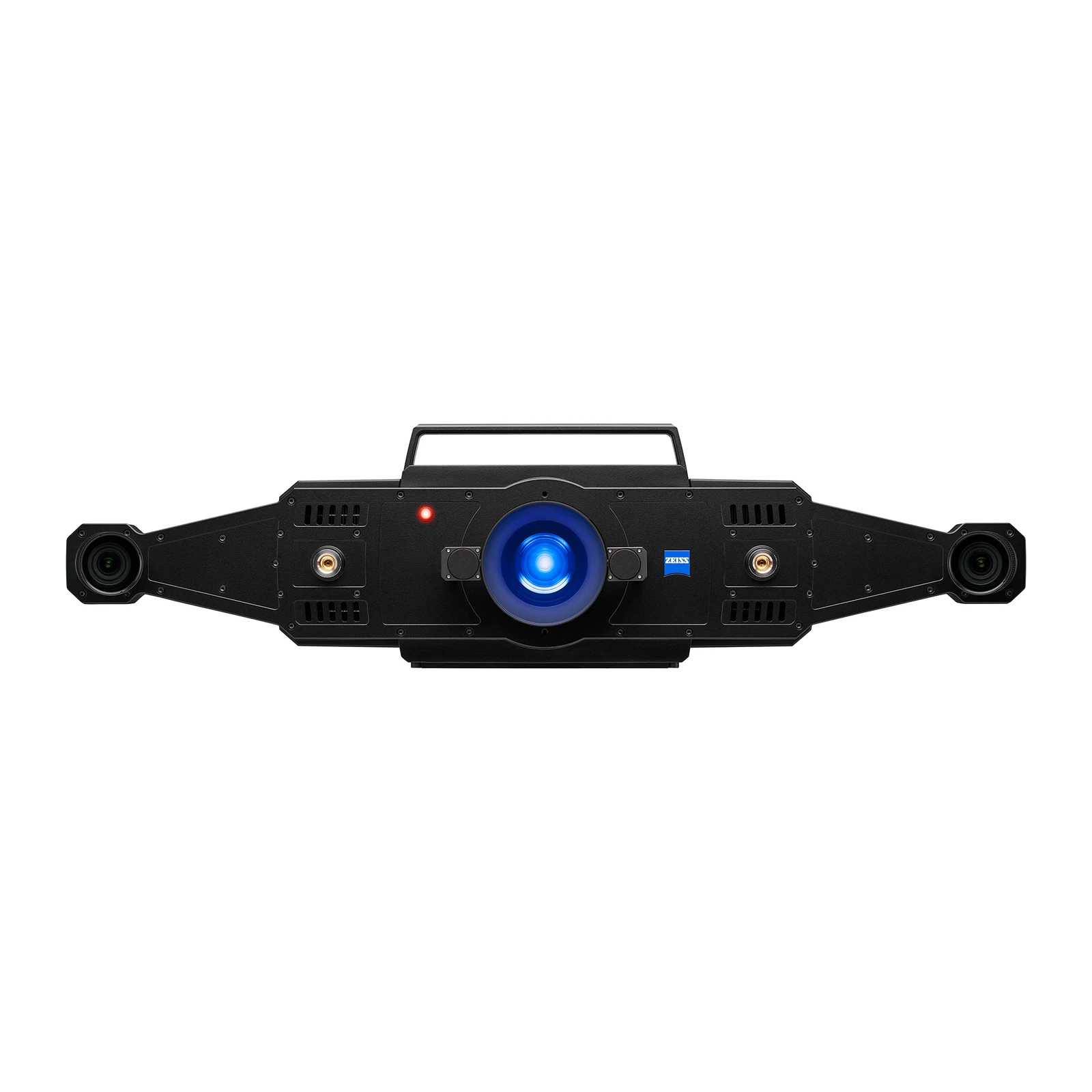

ZEISS ATOS LRX - 3D-сканер со сверхъярким лазерным источником для быстрого сканирования крупногабаритных деталей. Поле измерения - до 4 м², за один скан - до 2 × 12 миллионов точек, рабочее расстояние - 1810 мм.

Laser Light Compressor объединяет несколько лазеров и освещает всё поле при коротких выдержках, поэтому сканов на большой детали нужно меньше, а работа возможна даже при сильном внешнем освещении. Встроенный радар следит за расстоянием до оператора и при необходимости снижает яркость - так сканер остаётся в безопасном классе лазера 2 и работает вручную без дополнительной защиты. Прочный корпус рассчитан на цеха и литейные производства. Данные дают полную карту отклонений от CAD для сложных поверхностей. На ATOS LRX литейный завод Siempelkamp построил самую большую в мире бесконтактную роботизированную измерительную ячейку.

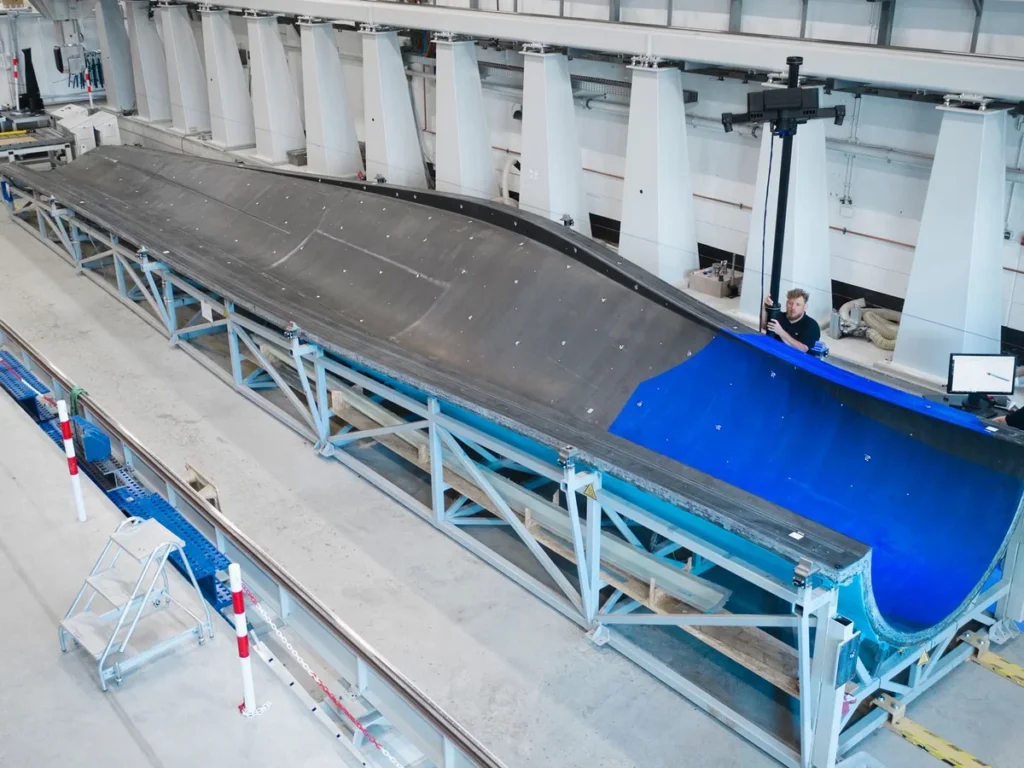

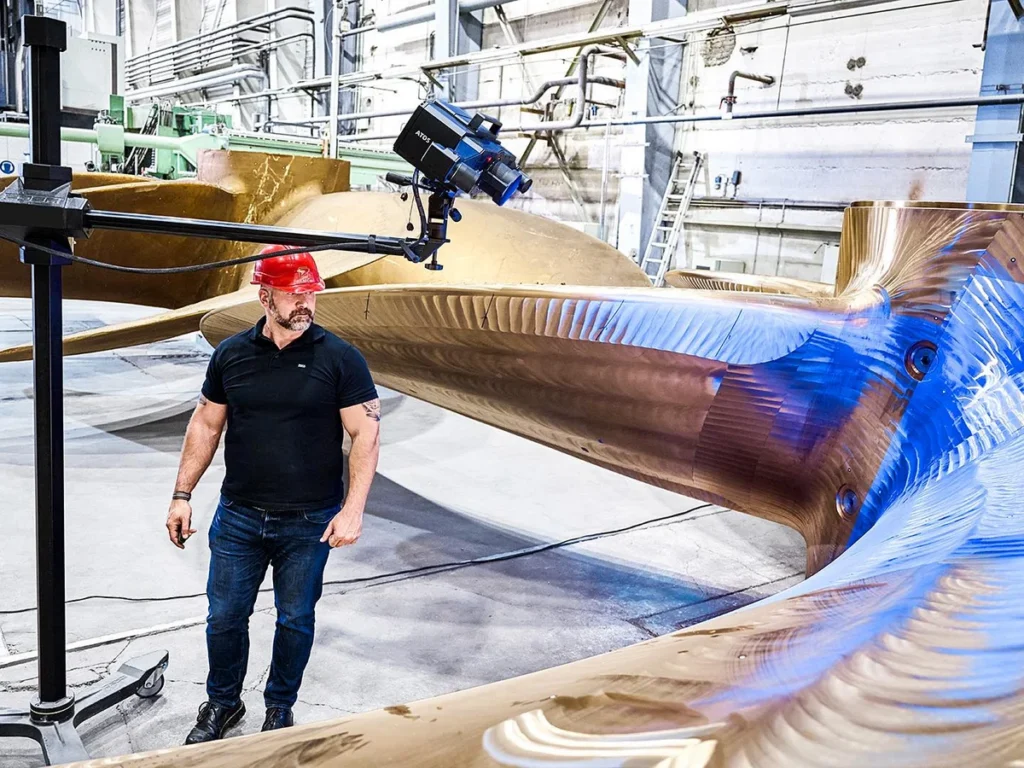

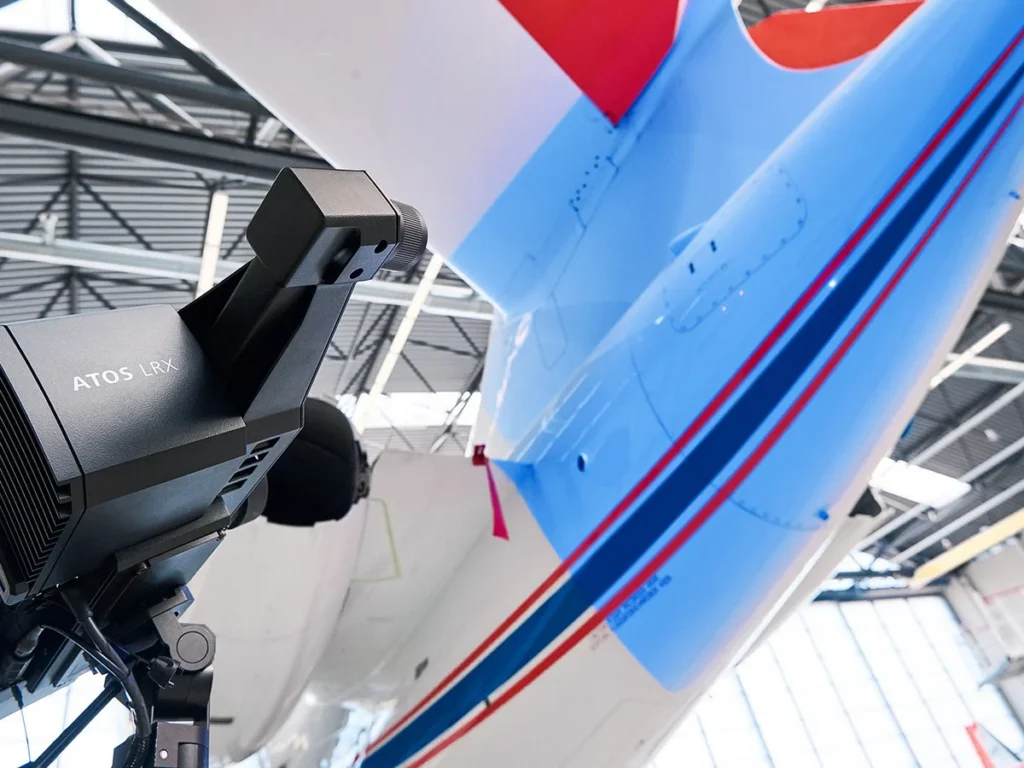

ATOS LRX подходит для авиации (фюзеляжи, нервюры, крылья), автодизайна и краш-тестов, гребных винтов, оснастки, сварных конструкций и лопастей ветрогенераторов. Модель для полей до 1000 × 800 мм - ZEISS ATOS 5, ручной лазерный сканер - T-SCAN hawk 2, другие - в разделе Промышленные 3D-сканеры.

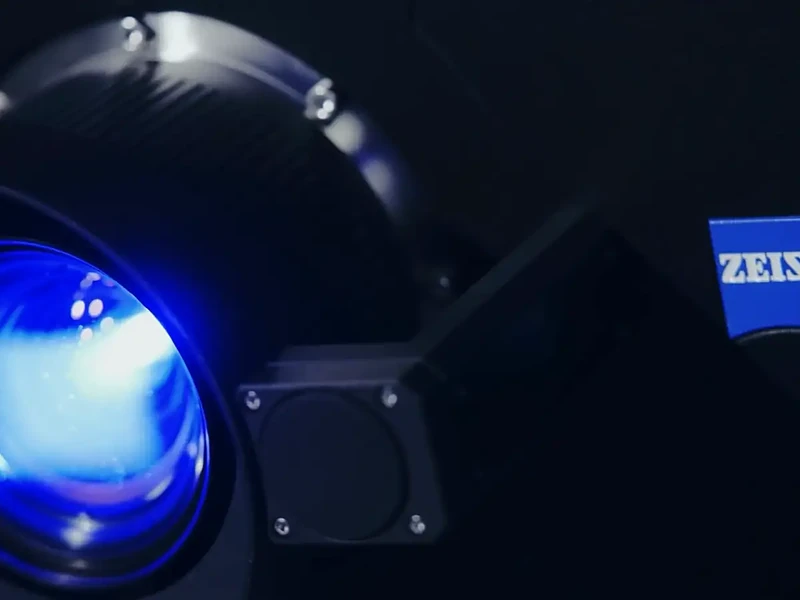

Источник света ATOS LRX - сверхъяркий лазер нового поколения: встроенный Laser Light Compressor объединяет несколько лазеров и даёт яркий свет даже при сложном внешнем освещении. Поле измерения - до 4 м², в одном скане до 2 × 12 млн точек, поэтому крупная деталь снимается за меньшее число сканов. Сенсор работает структурированным синим светом и не касается поверхности.

При ручной работе безопасность обеспечивает радар: встроенный датчик следит за расстоянием до оператора и при необходимости снижает яркость, класс лазера - 2. ZEISS ATOS LRX снимает крупные отливки, авиационные конструкции, гребные винты и лопасти ветрогенераторов, а по результатам видны дефекты поверхности, что ускоряет обслуживание и ремонт. Сканер работает вручную и на роботе. Корпус рассчитан на промышленную эксплуатацию. Программа ZEISS INSPECT входит в комплект: сравнение с CAD, проверка допусков GD&T, отчёты. В семействе ATOS 5 это модель для самых больших объёмов, ATOS 5X рассчитан на автоматический обмер кузовов, а ATOS 5 for Airfoil - на мелкие детали.

Чем больше поле одного скана, тем меньше совмещений и накопленная ошибка на длинной детали. Для очень крупных изделий скан дополняют фотограмметрией: опорные метки задают общую систему координат, а лазерный источник позволяет снимать без затемнения цеха. Данные сравнивают с CAD-моделью по всей поверхности, а не по отдельным точкам.
