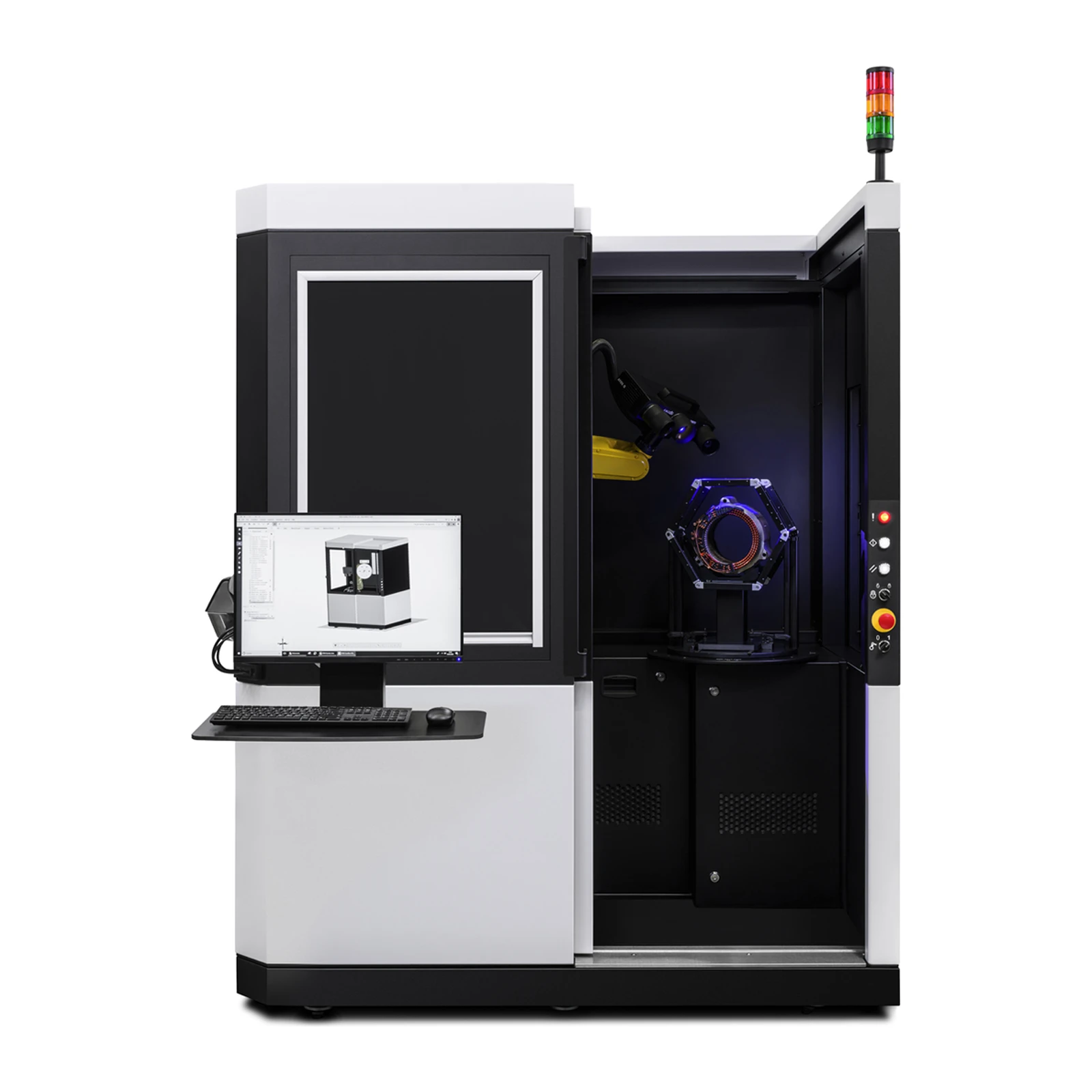

Система 3D-контроля ZEISS ScanBox 4105 for eMotors

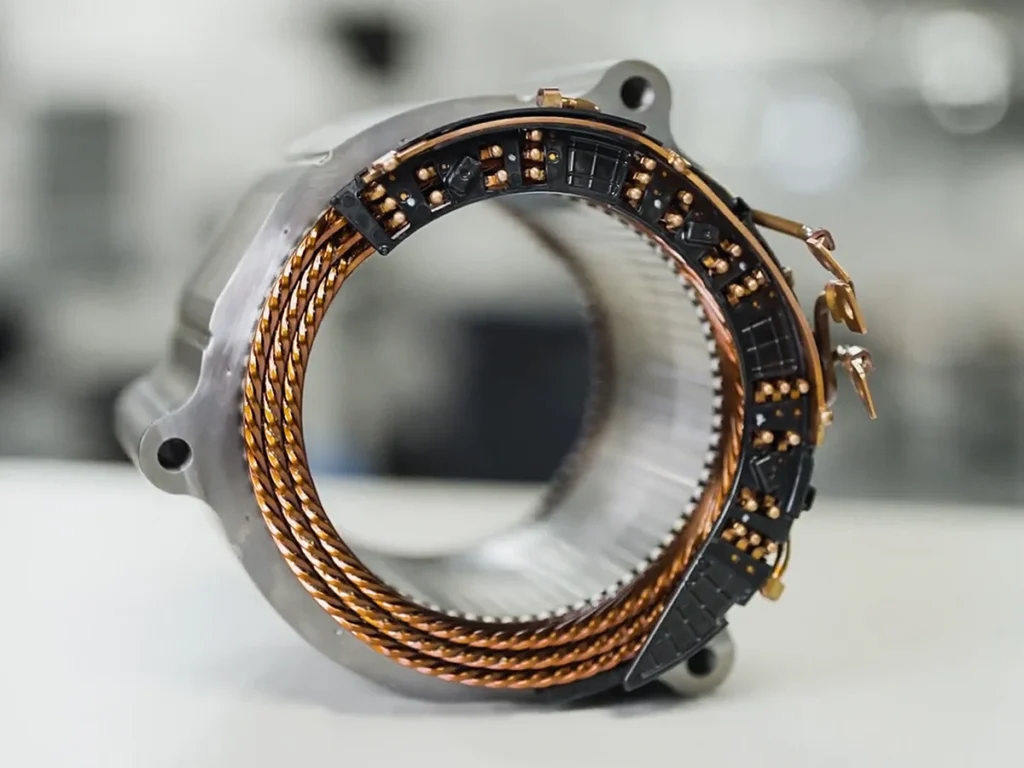

ZEISS ScanBox for eMotors (модель 4105) - оптическая 3D-измерительная машина для быстрого автоматического контроля статоров электродвигателей и шпилечных обмоток (hairpin). Она проверяет целый статор со шпильками, отдельную шпильку или несколько сразу - без подготовки поверхности.

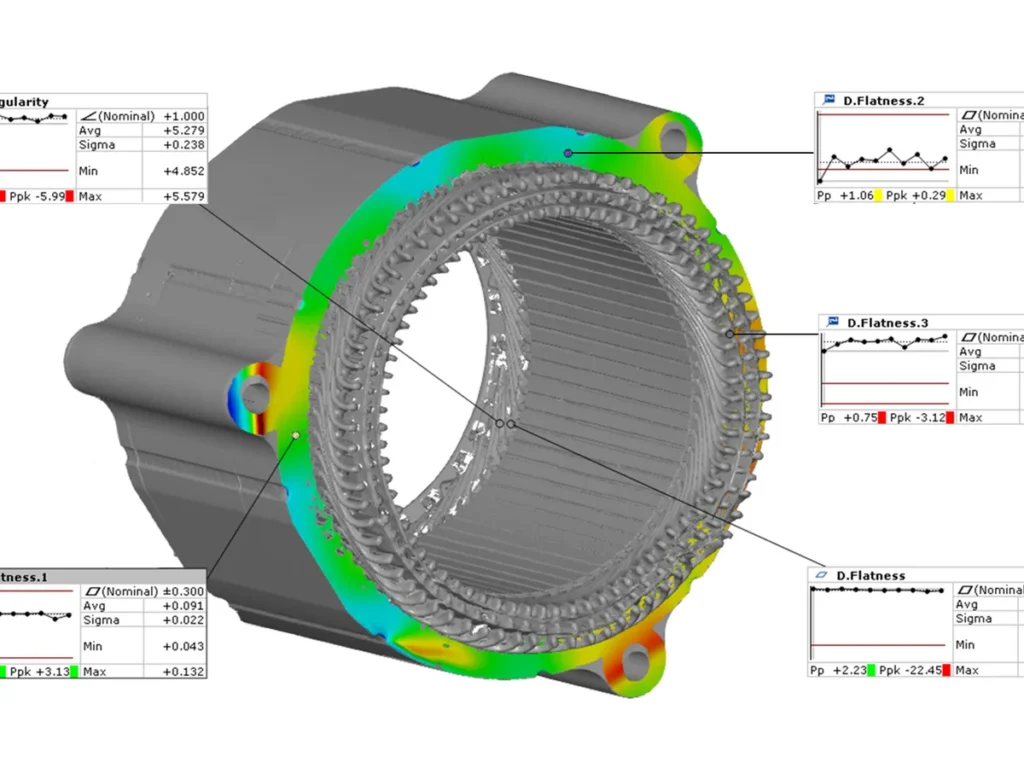

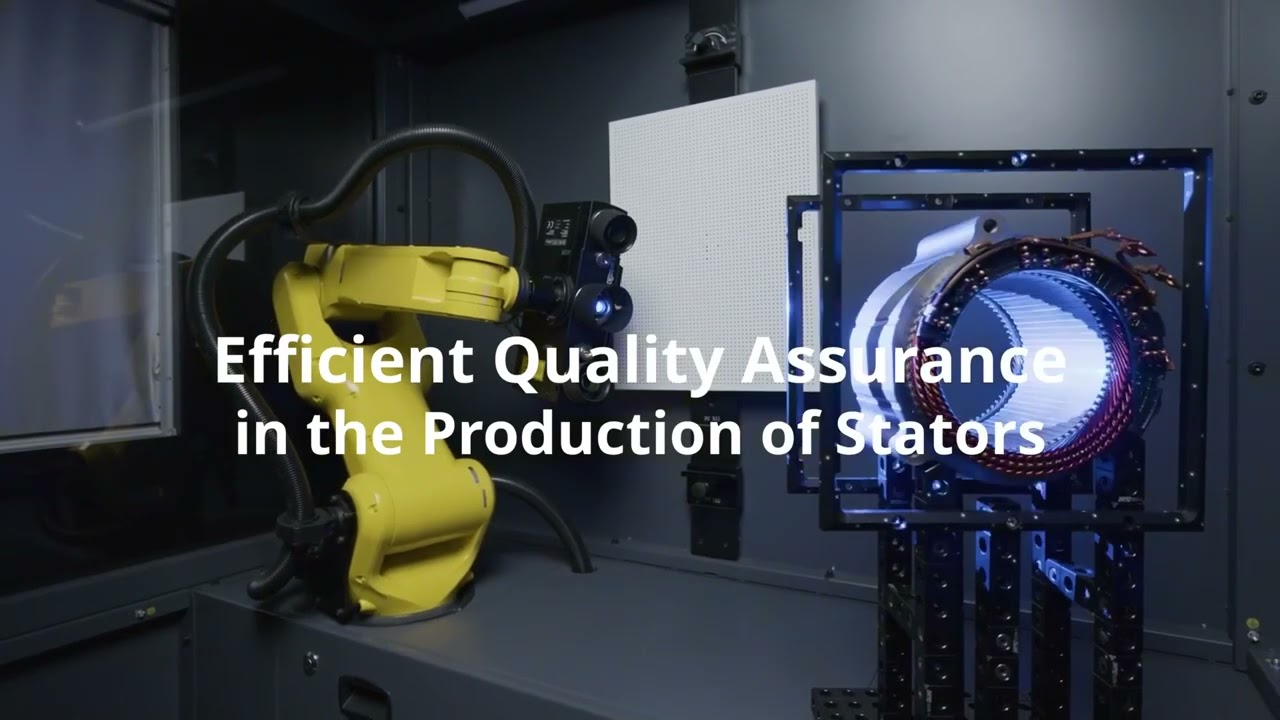

Внутри работает сканер ATOS Q for eMotors, детали - диаметром до 500 мм и массой до 100 кг. На статоре проверяют трещины, деформацию лобовых частей обмотки и мест соединения, изгибы, смещения и круглость внутреннего цилиндра. На шпильках - деформацию концов, гибку, угол реза, длину зачистки и воздушный зазор. Цифровая сборка заранее моделирует посадку статора и ротора, а автоматический анализ трендов показывает отклонения от эталонной модели на ранней стадии, чтобы скорректировать предыдущие операции. Данные визуализирует и анализирует ZEISS INSPECT. Машина есть и в версии RC с моторизованной дверью для загрузки роботом.

ScanBox for eMotors подходит для производства электродвигателей тяговых приводов и их компонентов. Универсальная машина той же серии - ZEISS ScanBox Series 4, версия с загрузкой роботом - ScanBox Series 4 RC, другие - в разделе Стационарные 3D-сканеры.

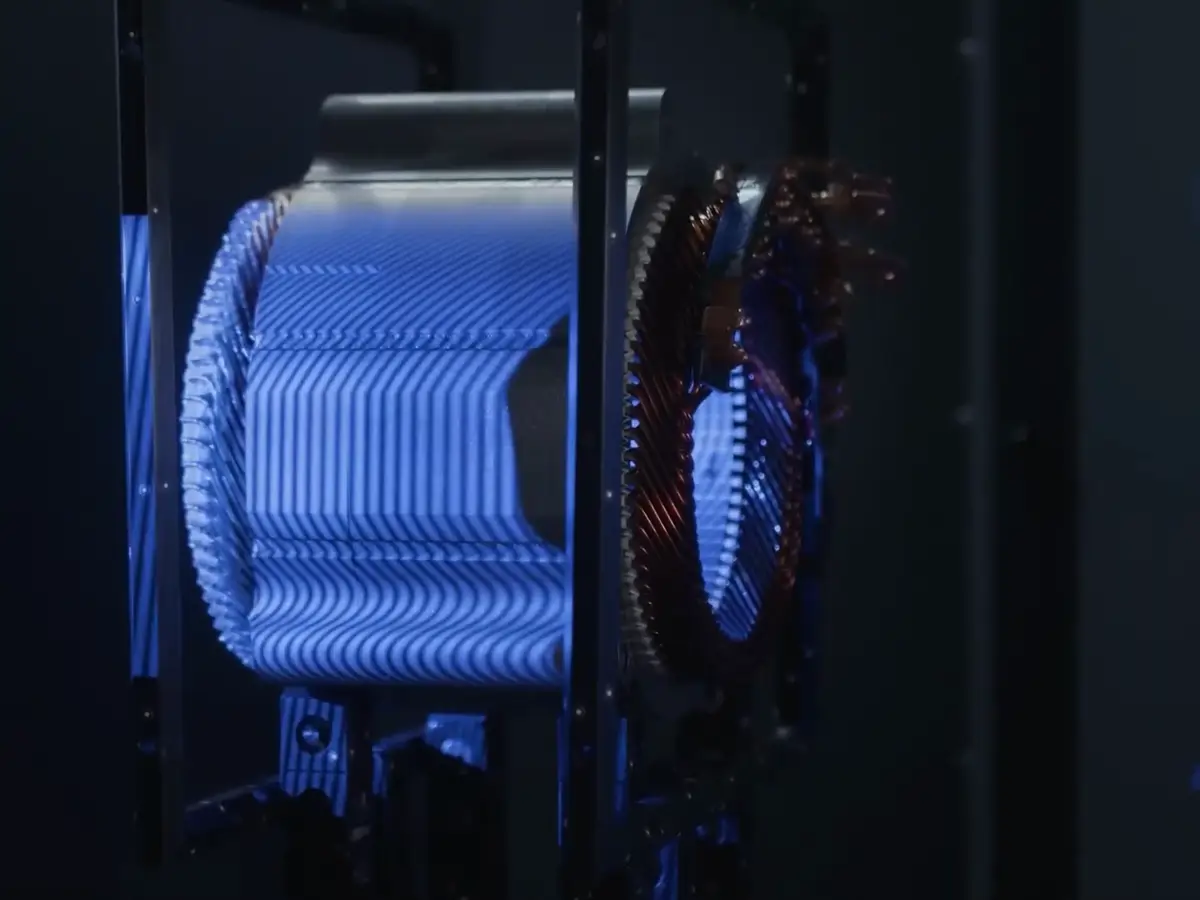

ScanBox 4105 for eMotors занимает площадь 1700 × 1200 мм при высоте 2100 мм, ширина проёма - 680 мм, детали - до 500 мм. Внутри работает сенсор ATOS Q for eMotors: бесконтактная проекция полос подходит для хрупких структур и за короткое время даёт подробные данные о качестве. Измеряют как статоры со шпильками, так и отдельные шпильки (hairpin).

Для шпилек типовые проверки - допуски формы, углов и положения, точки изгиба, радиусы и длины ножек. Управляют машиной через интерфейс Kiosk и виртуальное измерительное помещение (VMR) в ZEISS INSPECT. Функции Smart Teach задают позиции сенсора, а программа сама оценивает и оптимизирует их, поэтому новую деталь запускают без программирования робота. Для работы в линии есть версия RC с моторизованной дверью: деталь загружает робот, а результаты сразу уходят в анализ трендов. ZEISS ScanBox for eMotors помогает отлаживать гибку шпилек и сборку статоров тяговых электродвигателей: по цветовой карте видно, где и насколько геометрия ушла от CAD. Программа ZEISS INSPECT сохраняет историю измерений по каждой партии.

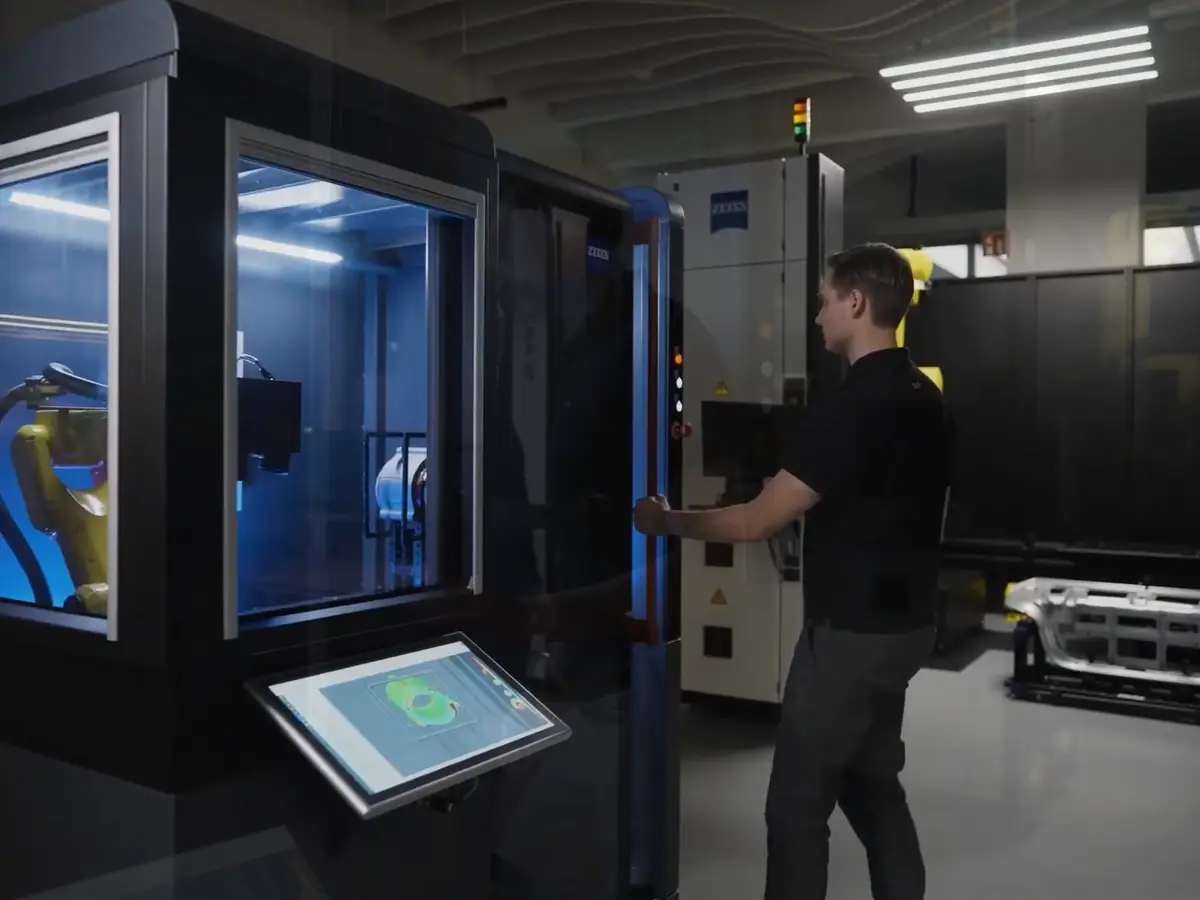

Компактная машина занимает мало места и ставится рядом с участком сборки статоров, поэтому контроль идёт сразу после операции, а не в отдельной лаборатории. Бесконтактное измерение не деформирует тонкие шпильки, а полное облако точек показывает их форму целиком. Отчёт строится автоматически, а оператору достаточно положить деталь и нажать кнопку в интерфейсе Kiosk. Так проверяется каждая деталь серии, а не выборка. Данные по статорам и шпилькам сохраняются, и по ним видно, когда процесс гибки начинает уходить от номинала. Внутри машины деталь лежит на поворотном столе. Ширина проёма машины - 680 мм.

Оптические 3D-сканеры ZEISS ведут историю от компании GOM из Брауншвейга, основанной в 1990 году и вошедшей в группу ZEISS в 2019 году. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
