Система 3D-контроля ZEISS ScanCobot

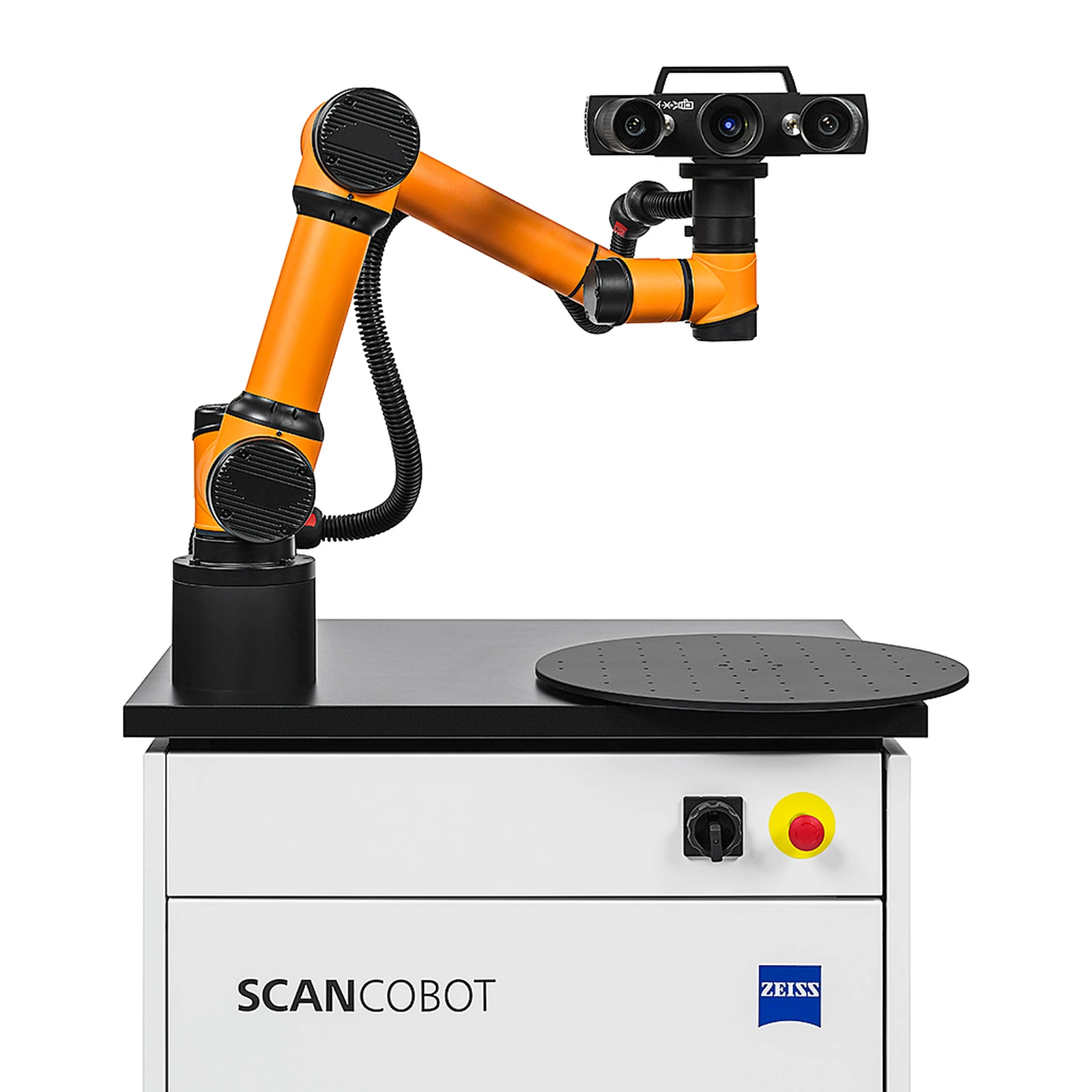

ZEISS ScanCobot - мобильная измерительная станция с коллаборативным роботом, моторизованным поворотным столом и сканером ATOS Q 8M или 12M. Она автоматически измеряет небольшие и средние детали размером до 500 мм и массой до 50 кг из пластика, металла и чугуна.

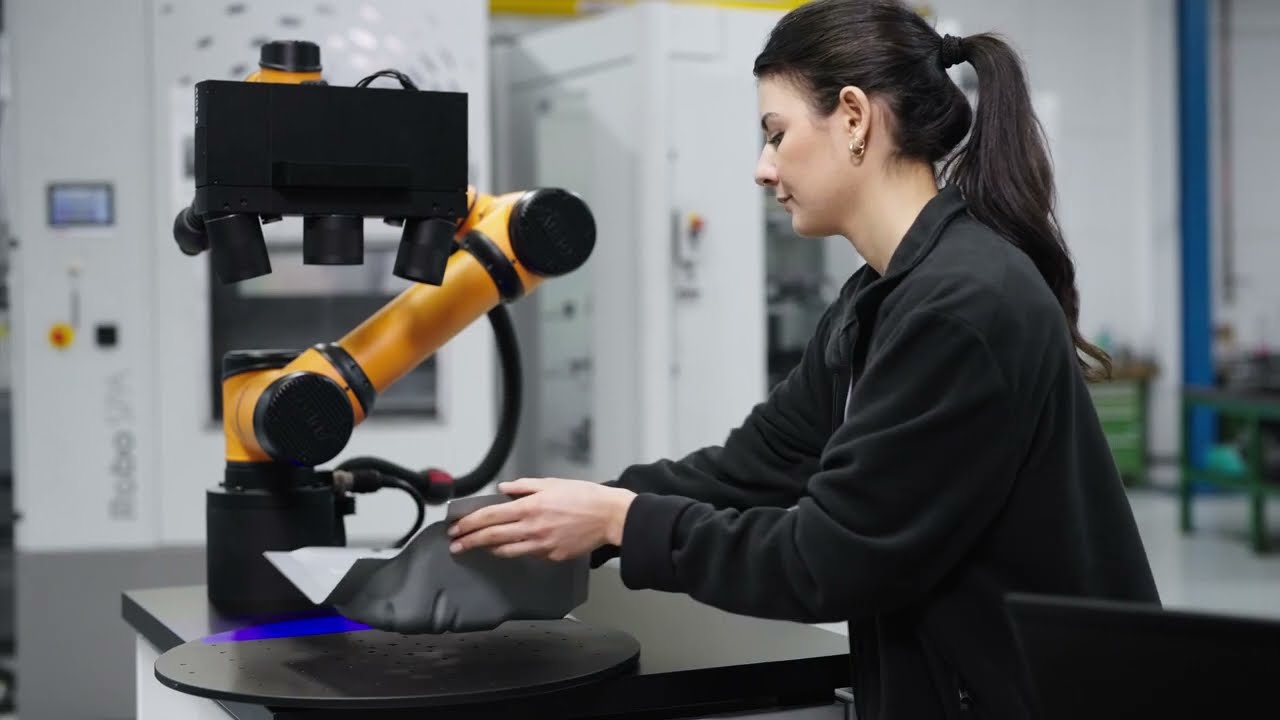

Станция занимает всего 975 × 775 мм при рабочей высоте 1000 мм и питается от обычной сети 100-240 В, поэтому её перевозят туда, где нужно следующее измерение. Деталь кладут на стол, и сканер снимает её с разных сторон. Программу измерения планируют в виртуальном измерительном помещении ZEISS INSPECT: функция Smart Teach сама создаёт позиции сканирования и обновляет их при изменении CAD, а при отсутствии CAD распределяет позиции по геометрии детали. Готовую программу проверяют на реальной детали и запускают для серии, отчёт с фото, таблицами и графиками формируется одним щелчком. Для рынков с особыми требованиями станцию ставят в защитный корпус 1650 × 1650 × 2340 мм с проёмом 1150 мм.

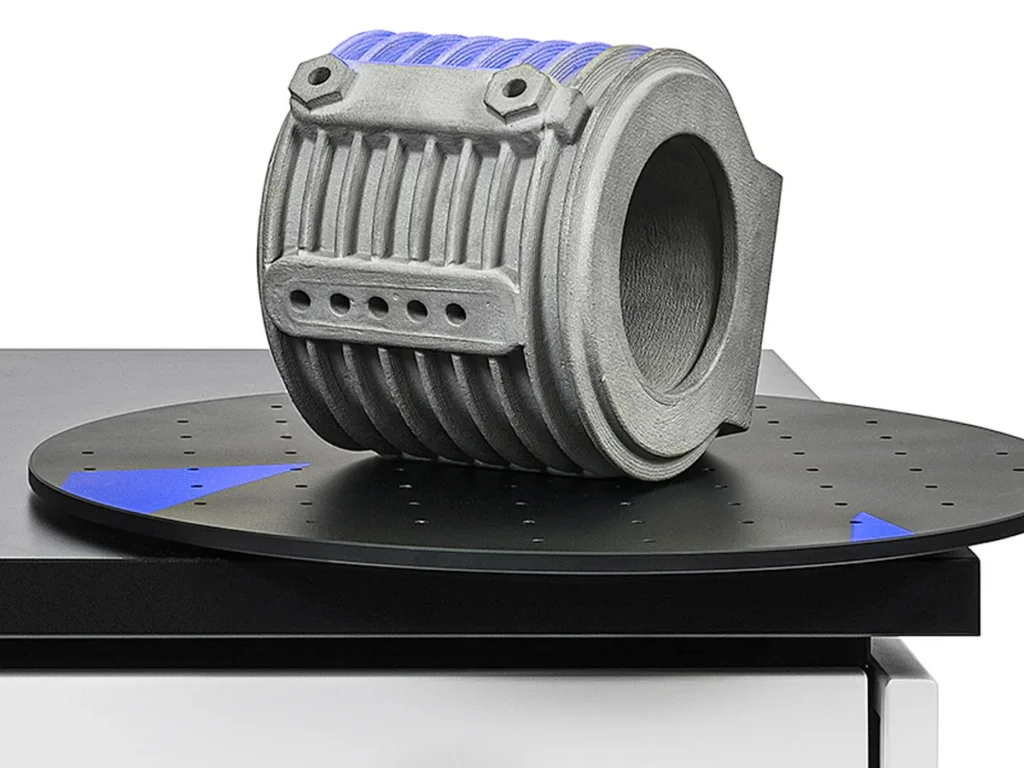

ScanCobot подходит для прототипирования, оснастки, запуска производства, литья, литья пластмасс, штамповки и аддитивного производства. Закрытая машина со сканером ATOS Q - ZEISS ScanBox Series 4, сам сканер - ATOS Q, другие - в разделе Стационарные 3D-сканеры.

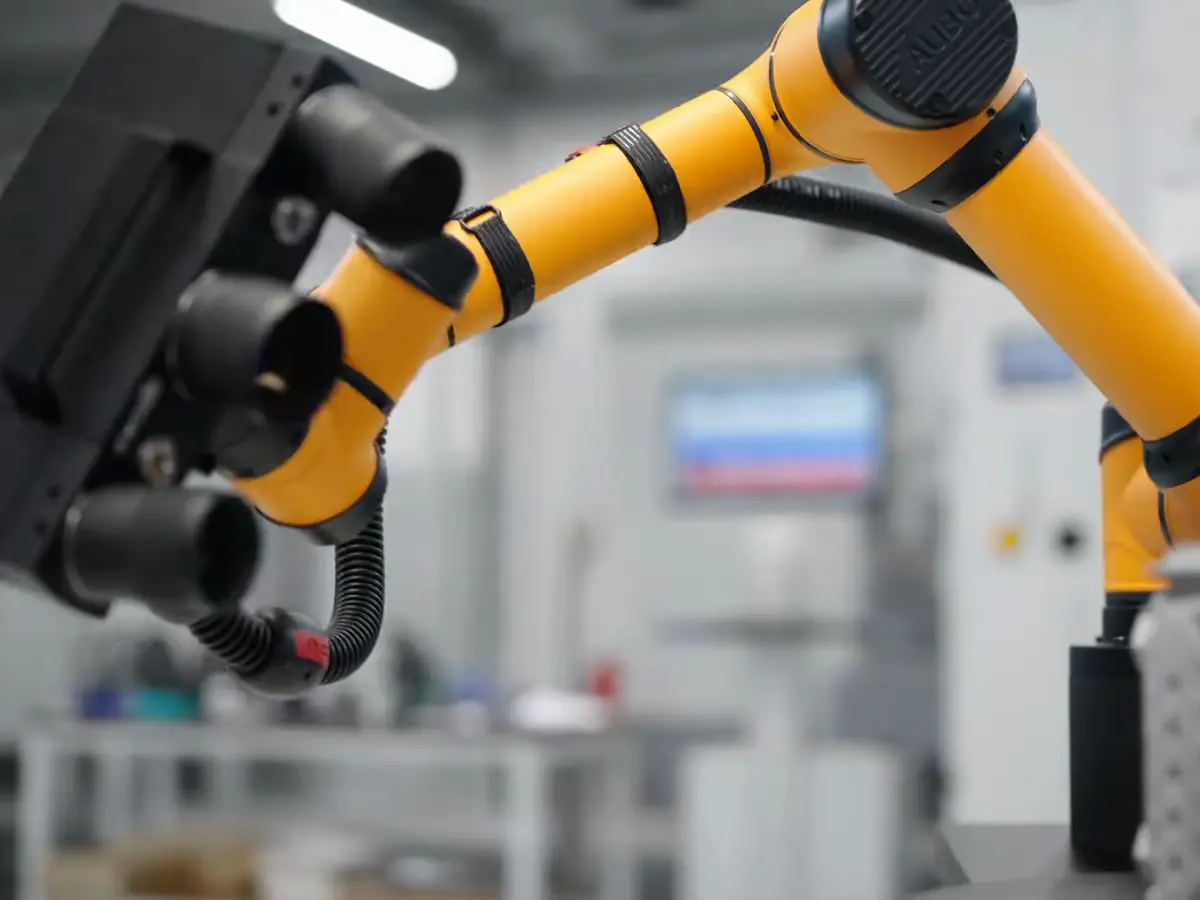

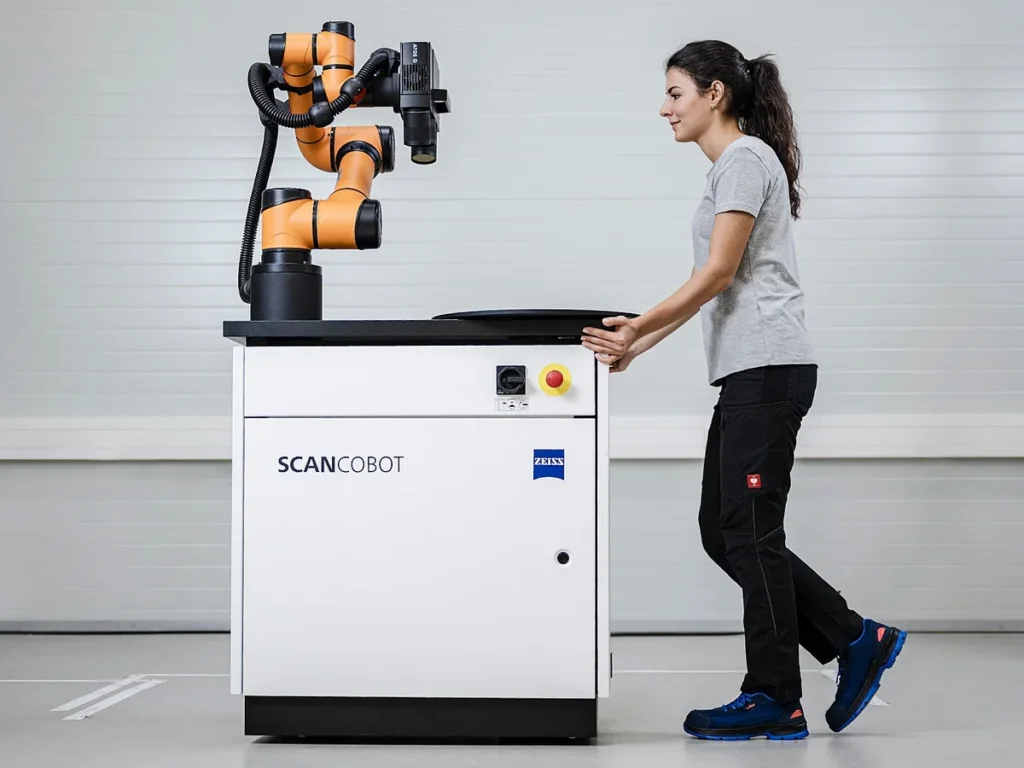

ScanCobot - мобильная станция на базе коллаборативного робота с моторизованным поворотным столом. Сенсор ATOS Q на роботе снимает мелкие и средние детали с разных сторон, чтобы захватить их целиком. Основание станции - 975 × 775 мм, питание - от обычной сети 100-240 В, одна фаза, 16 А, поэтому её перевозят между участками и включают без отдельной подготовки.

Программируют станцию автоматически в виртуальном измерительном помещении ZEISS INSPECT: в нём заданы робот с сенсором, траектории, деталь и план измерения, а все движения проверяются в симуляции до запуска. Функция Smart Teach подсказывает позиции сенсора, поэтому особых навыков работы с роботами не нужно. ZEISS ScanCobot даёт повторяемые результаты и уменьшает влияние оператора на измерение. Её используют в разработке изделий и для серийного контроля отливок, пластика и деталей из металла. Результаты сравнивают с CAD-моделью, проверяют допуски GD&T и выпускают отчёт. Защитный корпус не нужен: кобот работает рядом с человеком.

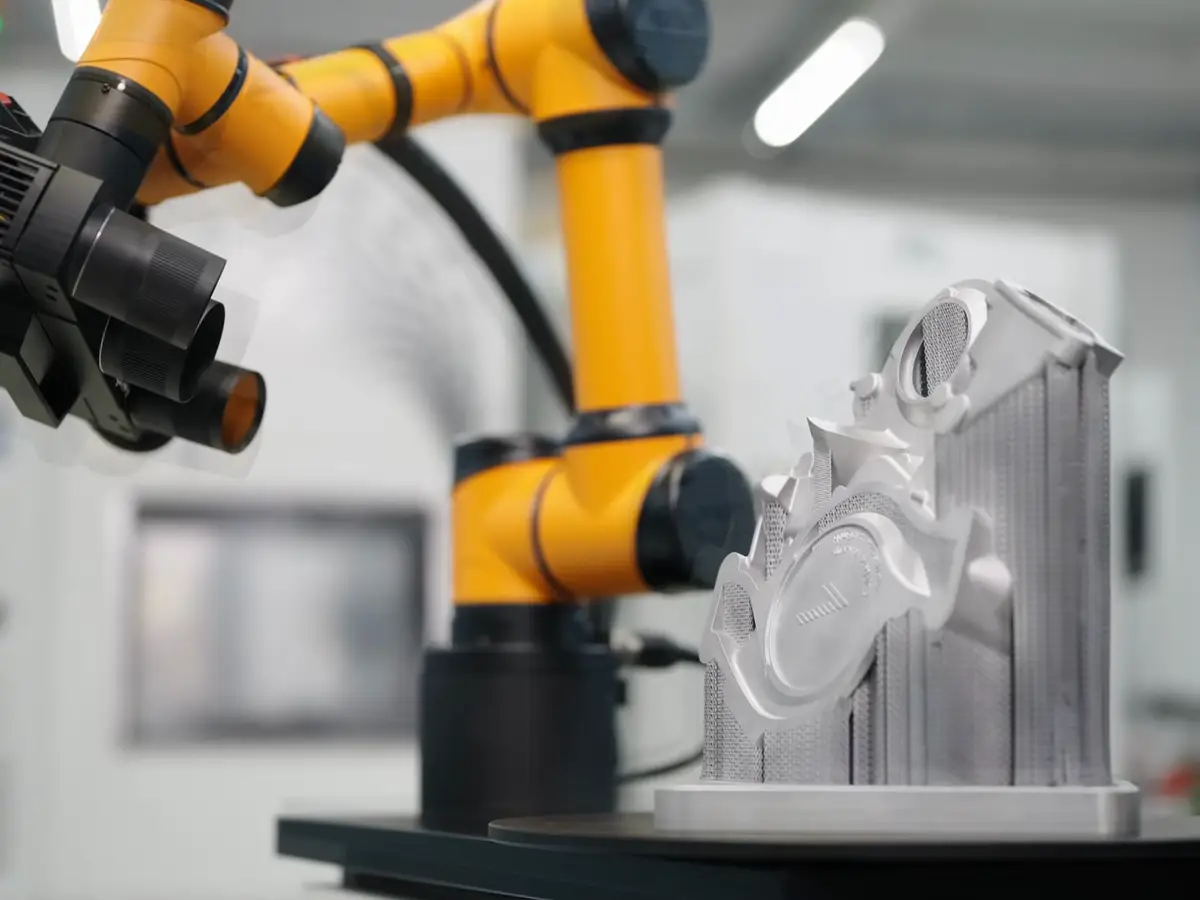

Станция занимает мало места и не требует отдельного помещения, поэтому её используют как переходный шаг к полной автоматизации контроля: программы, отлаженные на ScanCobot, переносятся в машины ScanBox. Моторизованный стол поворачивает деталь, а кобот подводит сенсор с разных сторон, так что одна установка детали даёт полное облако точек. Сенсор ATOS Q весит около 4 кг, поэтому кобот работает с ним без ограничения по нагрузке.

Оптические 3D-сканеры ZEISS ведут историю от компании GOM из Брауншвейга, основанной в 1990 году и вошедшей в группу ZEISS в 2019 году. Описание модели у производителя - zeiss.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
