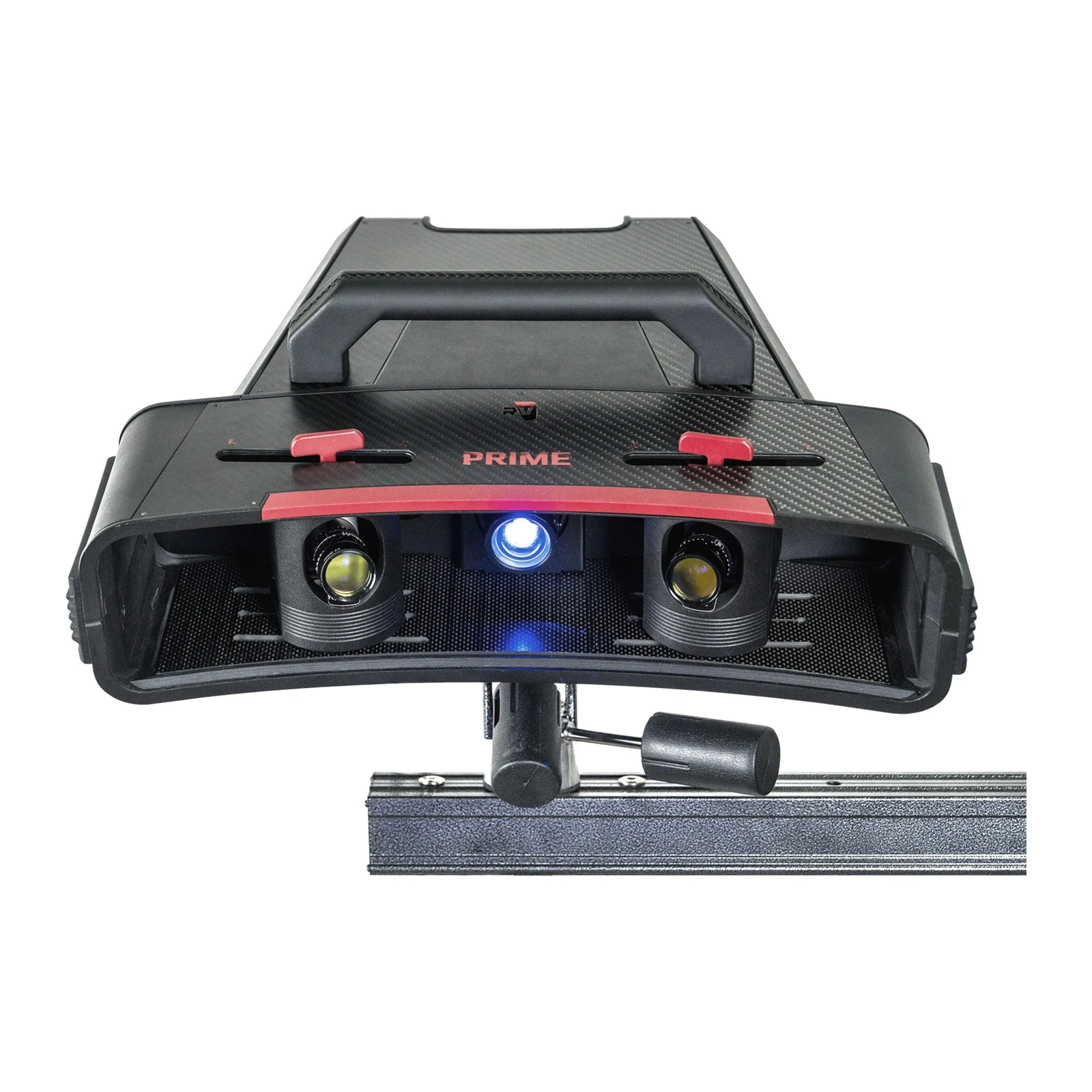

3D-сканер RangeVision PRIME
Предзаказ
Артикул: 220003
3D-сканер RangeVision PRIME (стационарный, синий структурированный подсвет): погрешность от ±0,014 мм, три зоны, объекты от 5 мм до 5 м.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений

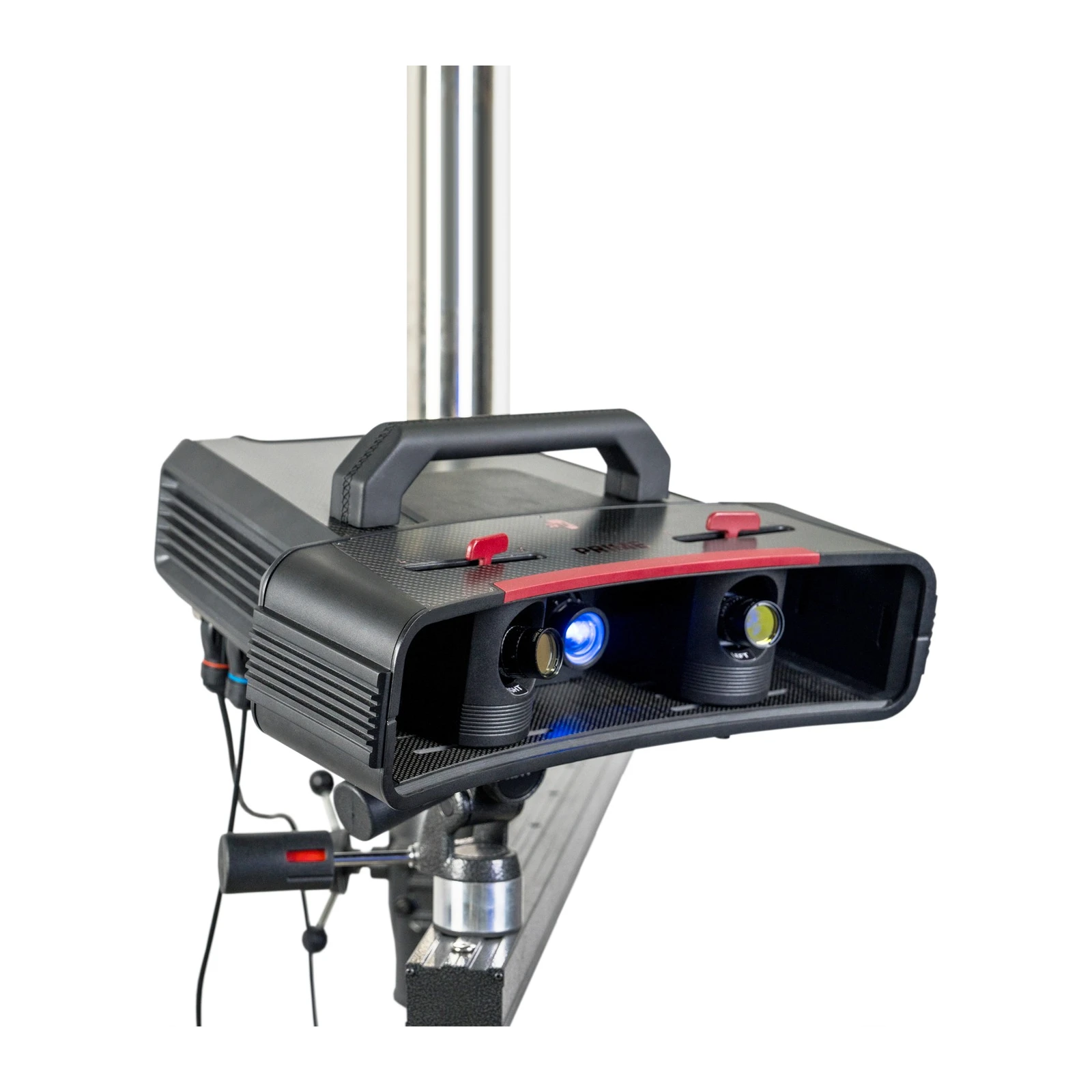

3D-сканер RangeVision PRIME - стационарный метрологический сканер с синим структурированным подсветом для контроля геометрии, бесконтактных измерений и реверс-инжиниринга. Пределы допускаемой абсолютной погрешности от ±0,014 мм в зоне S, камеры 12 Мп, три зоны сканирования и объекты от 5 мм до 5 м. PRIME внесён в Госреестр средств измерений и проходит ежегодную поверку.
Яркий LED-проектор синего света даёт качественный скан при нестабильном освещении и хорошо снимает тёмные предметы, а камеры 12 Мп точно передают острые кромки, фаски и мелкие элементы. Зону меняют сменой объективов со светофильтрами: S 145 × 100 × 130 мм для мелких деталей, M 330 × 250 × 300 мм и L 570 × 400 × 460 мм для крупных объектов. Корпус сканирующего модуля стоит на жёсткой углепластиковой пластине, поэтому точность остаётся стабильной при перепадах температуры, даже в горячем цеху.
В комплекте автоматический поворотный стол грузоподъёмностью 60 кг и программа RV 3D Studio: сканирование без маркеров, по маркерам 3 и 6 мм или на столе, сшивка и экспорт STL, OBJ, PLY для CAD. PRIME подходит промышленным предприятиям и инструментальным цехам для контроля изделий, оснастки и её износа, конструкторским бюро для исследования опытных образцов. Другая метрологическая модель - RangeVision PRO II, для автоматического контроля на роботе - RangeVision Proton, остальные - в разделе Промышленные 3D-сканеры.
В 2024 году RangeVision внесла PRIME и PRO II в Госреестр средств измерений, оказывает услугу первичной и повторной поверки сканеров, а её сканерами пользуются в том числе «Балтика» и Hochland. Подробнее - на странице бренда RangeVision. Если останутся вопросы, наши специалисты помогут.
- Погрешность от ±0,014 мм
- Три зоны сканирования S, M, L
- Камеры 12 Мп, синий подсвет
- В Госреестре средств измерений
- Поворотный стол до 60 кг
- Объекты от 5 мм до 5 м

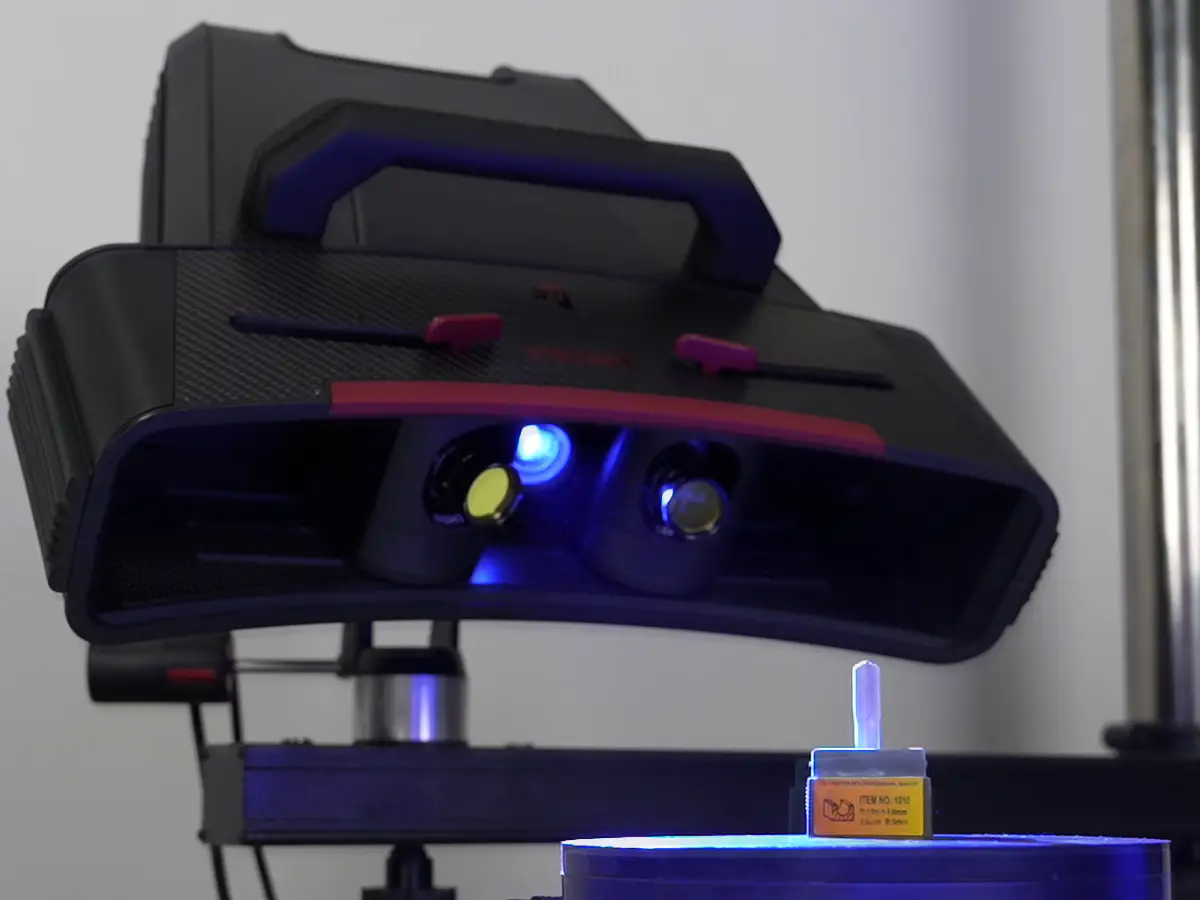

Проектор синего света
Яркий LED-проектор синего структурированного света даёт качественный скан при нестабильном освещении и хорошо снимает тёмные предметы. Камеры по искажению световых полос вычисляют форму поверхности с детализацией до 0,035 мм в зоне S.
01

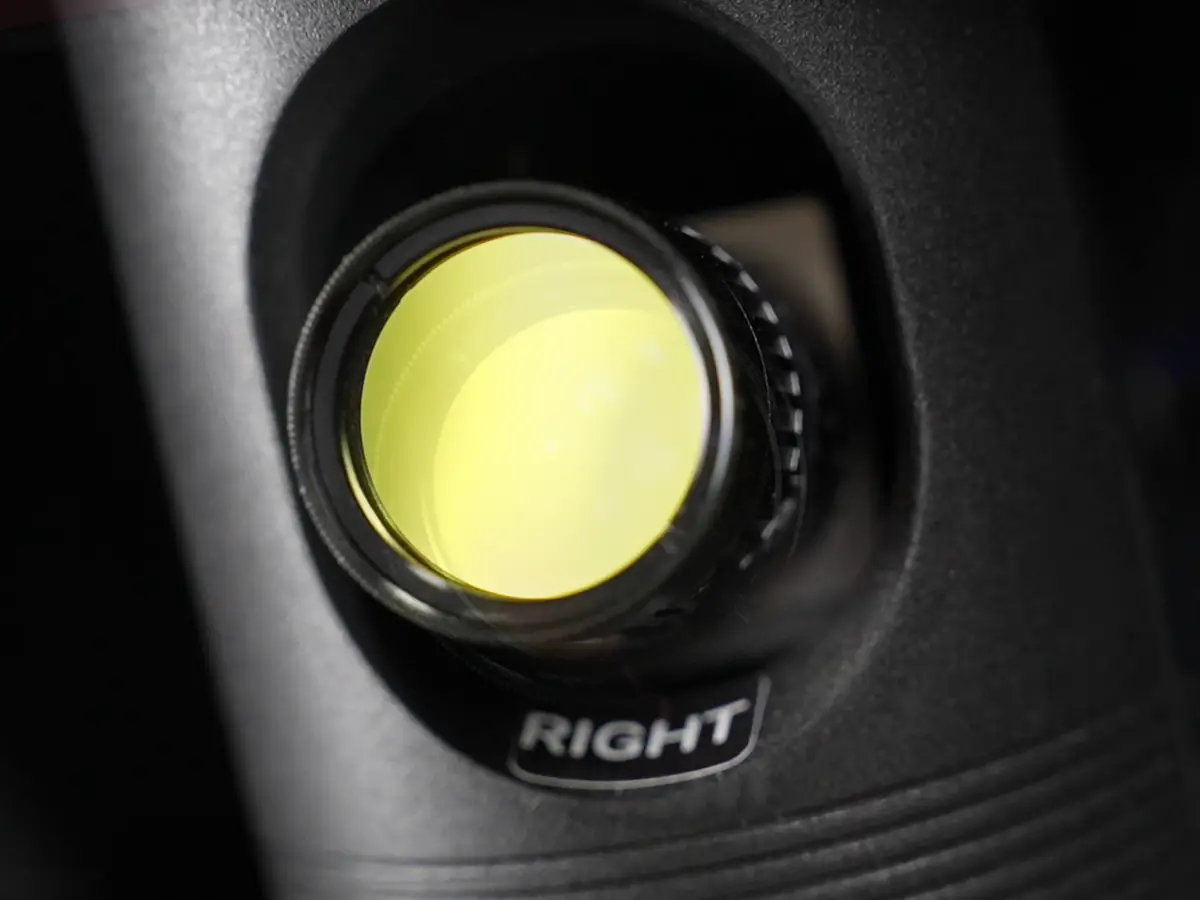

Три зоны сканирования
Зону меняют сменой объективов со светофильтрами: S 145 × 100 × 130 мм с погрешностью ±0,014 мм для мелких деталей, M 330 × 250 × 300 мм и L 570 × 400 × 460 мм для крупных объектов. Один сканер закрывает детали от 5 мм до 5 м.
02

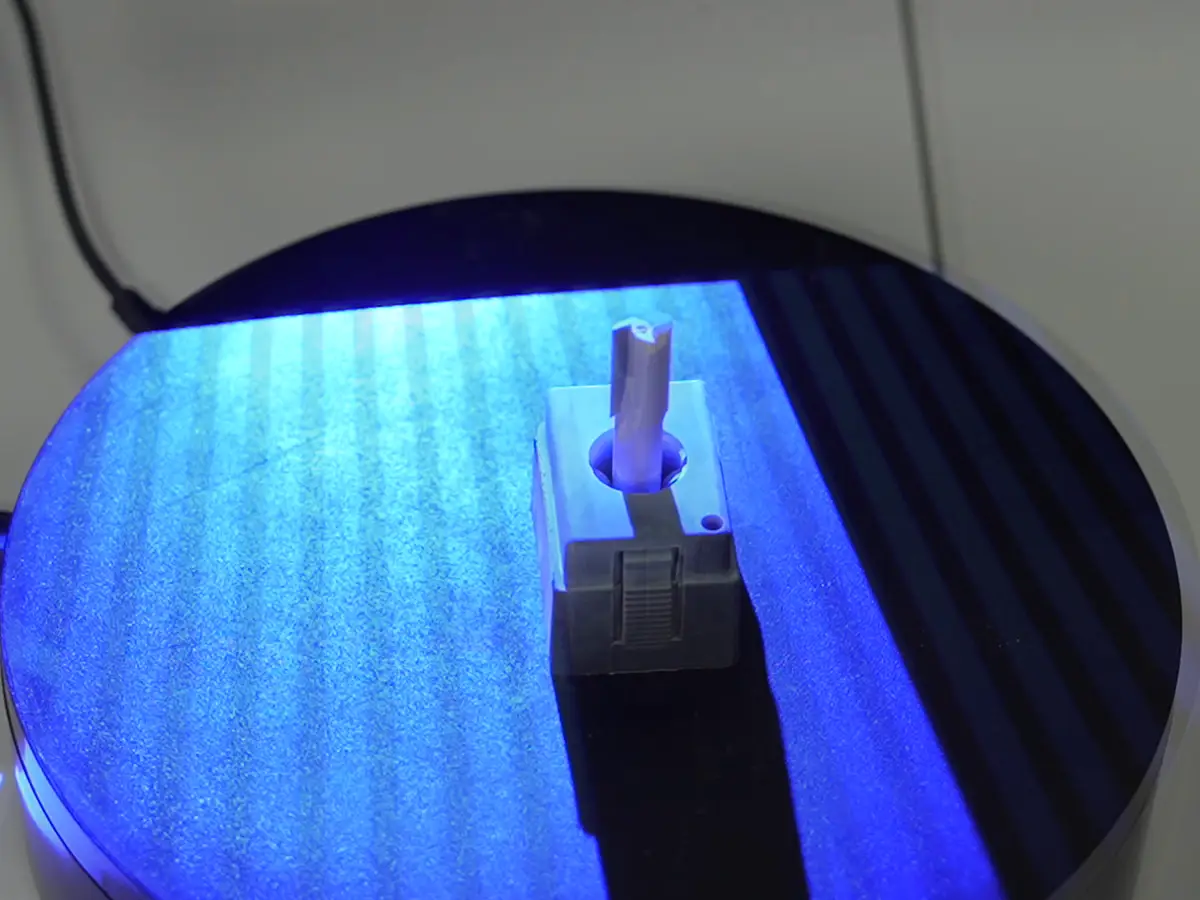

Автоматический поворотный стол
Стол грузоподъёмностью 60 кг входит в комплект и поворачивается с заданным шагом по команде программы. Подложки с маркерами и сохранённые опорные сети настраиваются один раз, дальше сканирование запускается в один клик.
03

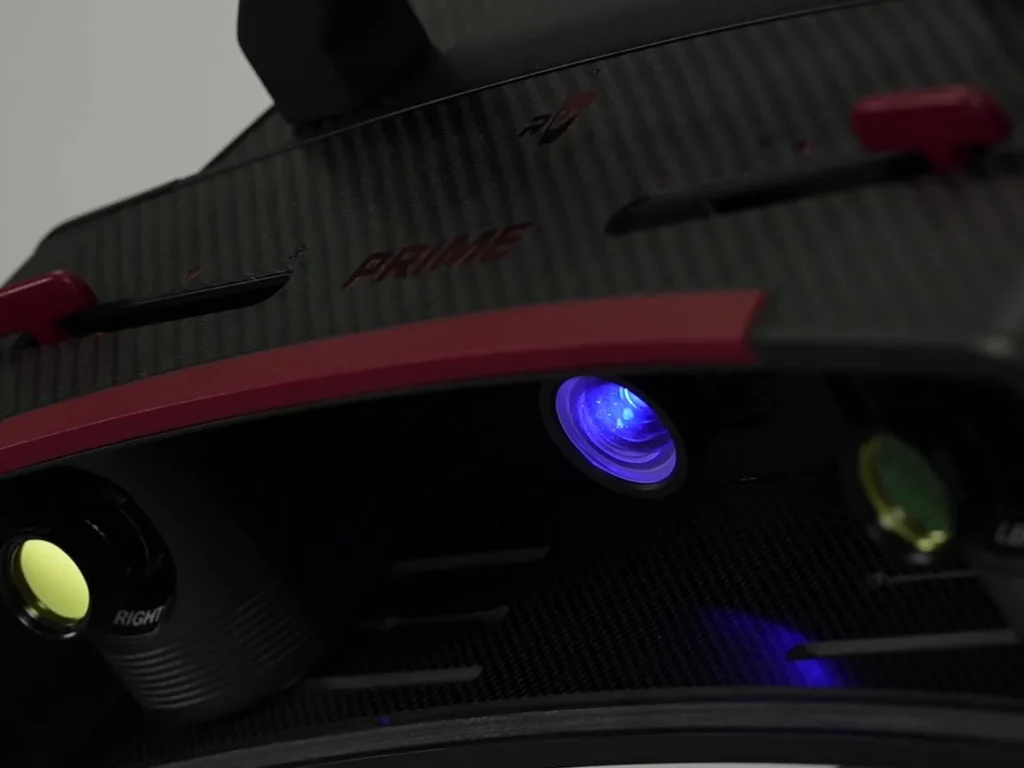

Углепластиковое основание
Корпус сканирующего модуля стоит на жёсткой углепластиковой пластине, которая уменьшает температурные деформации. Точность остаётся стабильной даже в горячем цеху, а прочная ручка помогает переносить модуль и надёжно закреплять его на штативе.
04

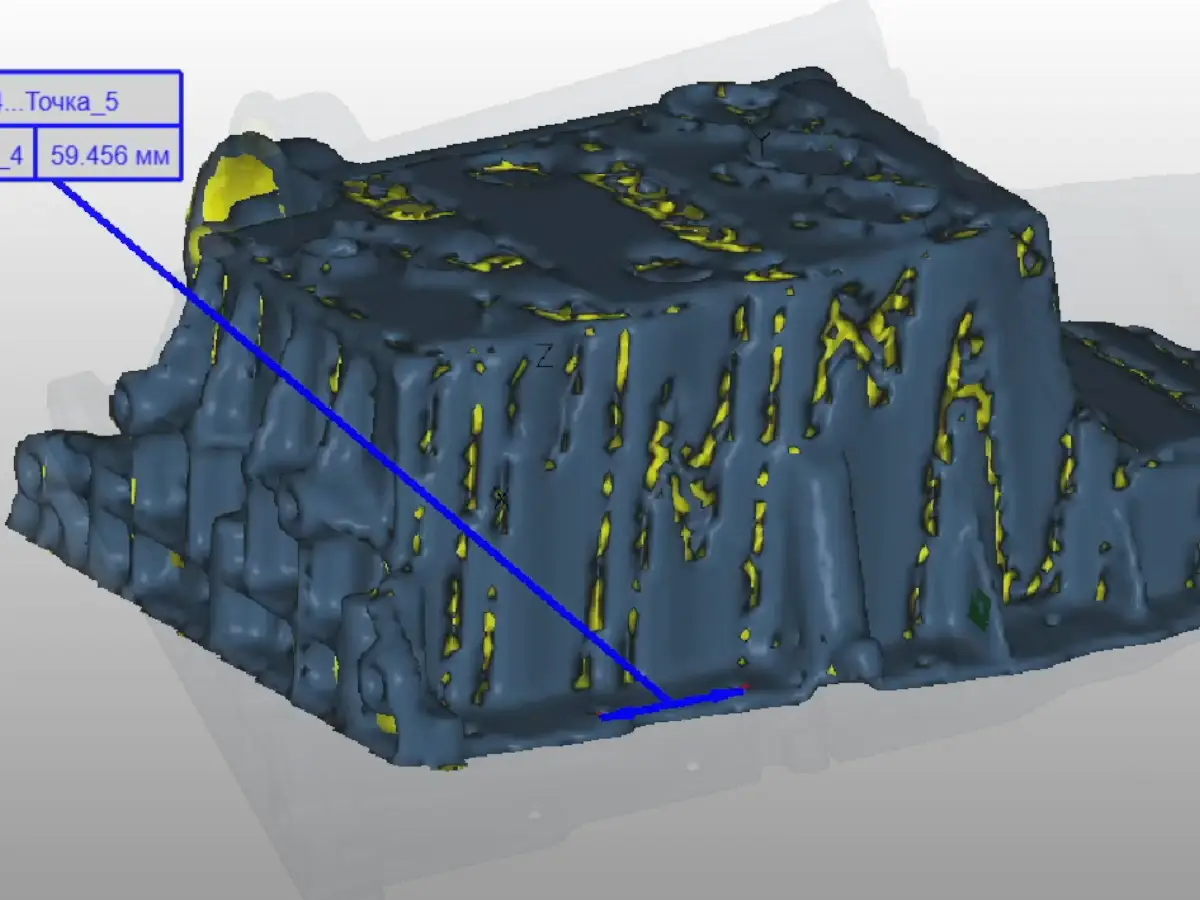

Программа RV 3D Studio
Программа сканирует без маркеров, по маркерам 3 и 6 мм или на поворотном столе, сшивает сканы автоматически или вручную и измеряет модель. Функции не делятся на версии, обновления бесплатны, экспорт - STL, OBJ, PLY и другие форматы.
05

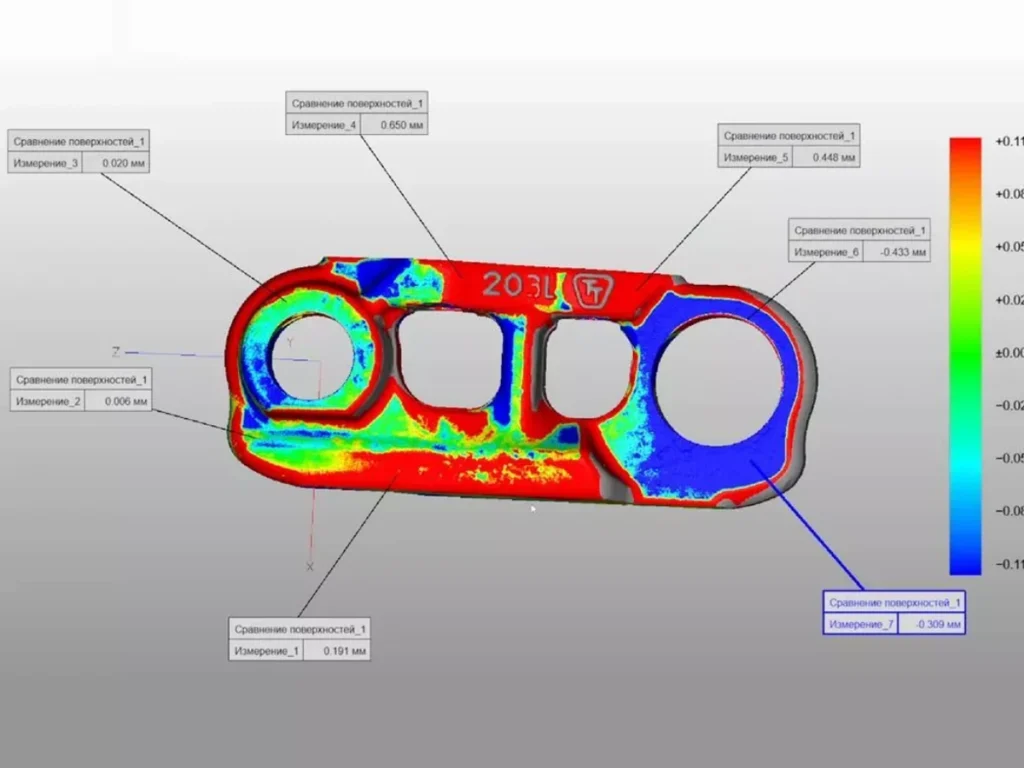

Контроль геометрии изделий
Скан сравнивают с CAD-моделью и получают карту отклонений по всей поверхности. Промышленные предприятия так контролируют точность выпускаемых изделий и оснастки, а инструментальные цеха - износ оснастки и подгонку деталей.
06

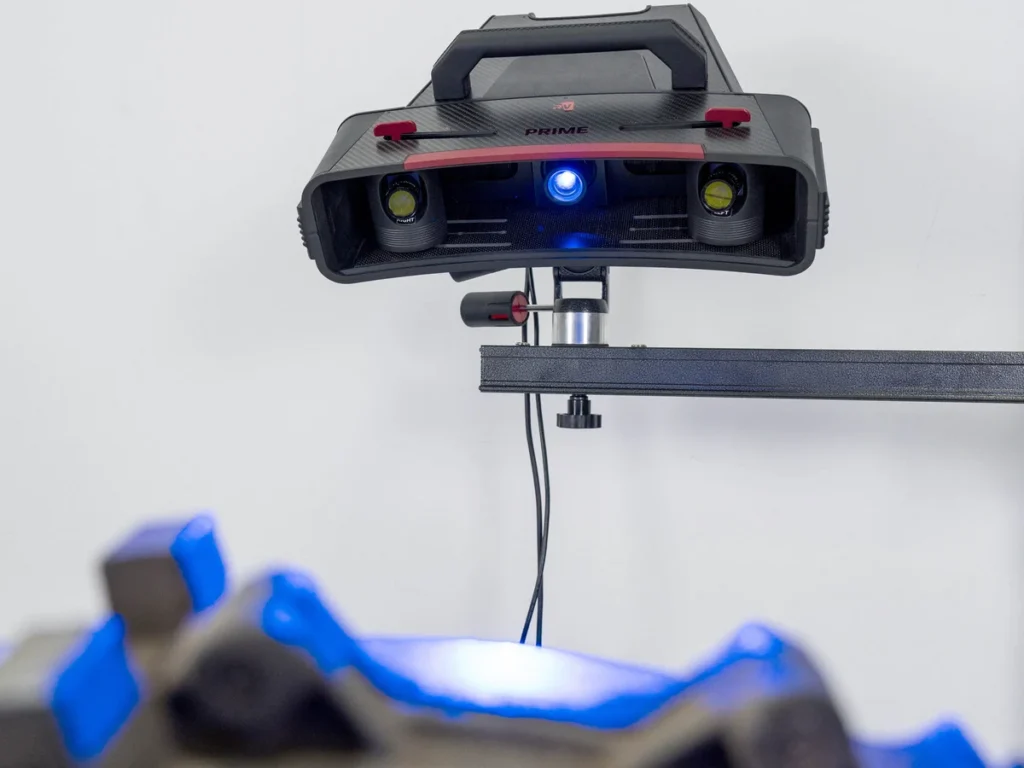

Реверс-инжиниринг опытных образцов
Конструкторские бюро и R&D-отделы снимают опытные образцы и узлы целиком, а модель уходит в CAD для проектирования новых конструкций. Объекты, на которые нельзя клеить метки, снимают в режиме без маркеров.
07
Для промышленных предприятий
Метрологический 3D-сканер для контроля качества: PRIME снимает детали с острыми кромками и тонкими стенками для измерений, контроля и реверс-инжиниринга.

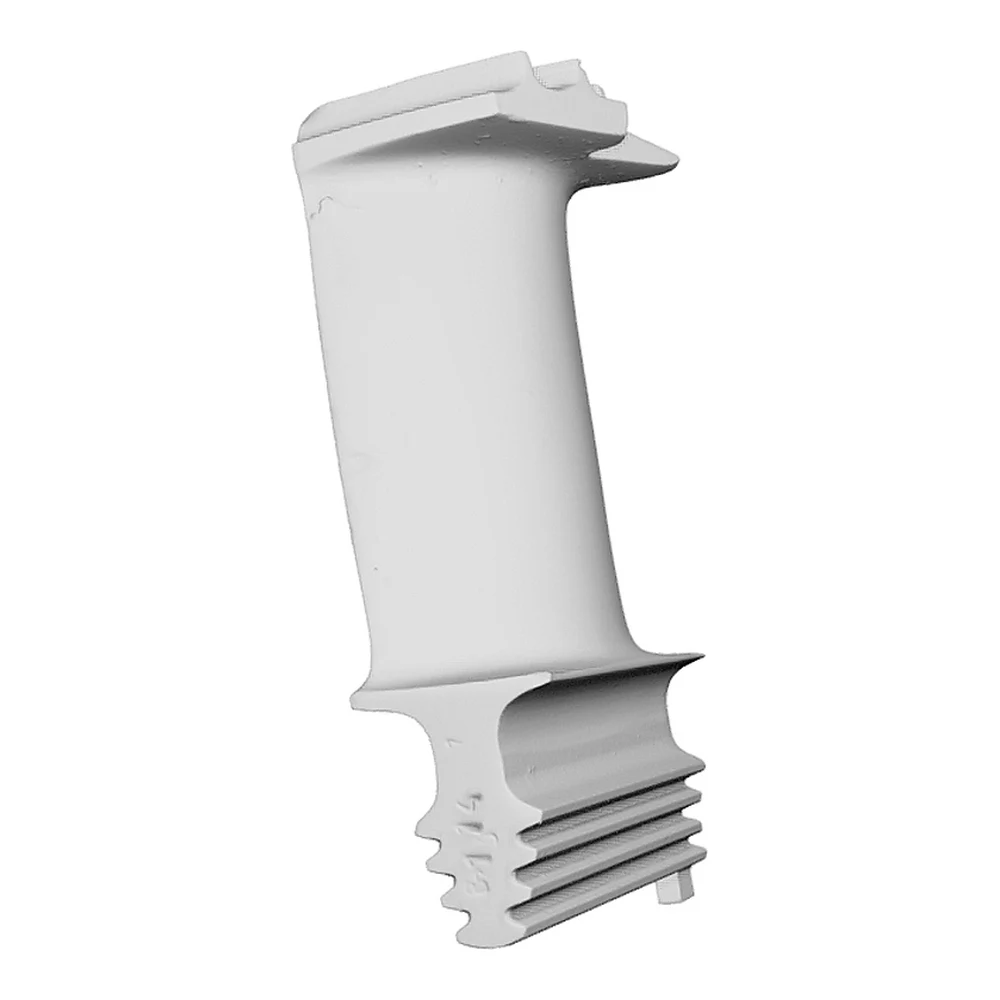

Лопатка турбины
Сложный профиль с тонкими острыми кромками и фасками: такие элементы камеры 12 Мп передают точно.

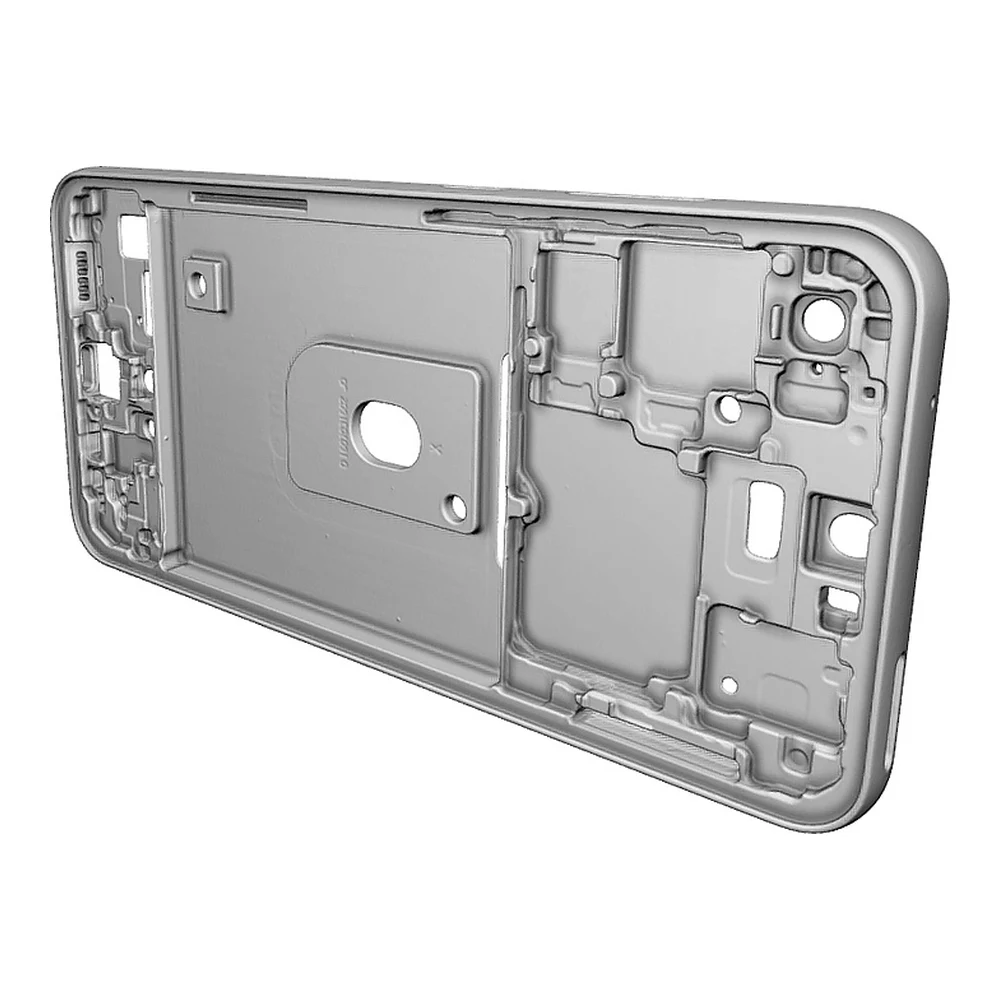

Корпус телефона
Тонкостенная деталь с рёбрами, отверстиями и посадочными местами: модель для контроля геометрии и реверс-инжиниринга.
Часто задаваемые вопросы
Метод построения® - официальный дилер RangeVision в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение. В комплект входят поворотный стол на 60 кг, штатив, калибровочные поля и программа RV 3D Studio.
Пределы допускаемой абсолютной погрешности: ±0,014 мм в зоне S, ±0,024 мм в зоне M и ±0,028 мм в зоне L. 3D-разрешение - 0,035, 0,08 и 0,125 мм.
Да, это зарегистрированный тип средств измерений: каждый сканер поставляется с сертификатом первичной поверки и проходит ежегодную поверку. RangeVision оказывает услугу первичной и повторной поверки.
Да, PRIME снимает объекты до 5 м, например автомобиль. Для более крупных объектов подойдёт ручной 3D-сканер.
Нет, сканер предназначен для статичных объектов. Людей оцифровывает RangeVision Calibry.
Windows 10 64 бит и новее, процессор Intel Core i5 или i7 от 10-го поколения, видеокарта NVIDIA GeForce RTX 3050 8 ГБ, 64 ГБ ОЗУ (оптимально 128 ГБ) и порт USB 3.0.
БрендRangeVision
Тип сканераСтационарный
Включен в ГосРеестр СИ РФДа
Сканирование текстур/цветаНет
Сканирование без маркеровДа
АвтономностьНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяРоссия
Технология сканированияструктурированный подсвет, LED-проектор синего света
Разрешение камер12 Мп
Области сканированияS 145 × 100 × 130 мм; M 330 × 250 × 300 мм; L 570 × 400 × 460 мм
Рабочее расстояниеS 250 мм; M 500 мм; L 900 мм
3D-разрешениеS 0,035 мм; M 0,08 мм; L 0,125 мм
Пределы допускаемой абсолютной погрешностиS ±0,014 мм; M ±0,024 мм; L ±0,028 мм
Размер сканируемых объектовот 5 мм до 5 м
Режимы сканированиябез маркеров; с маркерами; на поворотном столе
Маркеры3 и 6 мм в одном проекте
Поворотный столавтоматический, грузоподъёмность 60 кг
Программное обеспечениеRV 3D Studio, полный функционал, бесплатные обновления
Форматы экспортаSTL, OBJ, PLY, PTX, ASCII
ИнтерфейсUSB 3.0, одним кабелем
Питание220 ± 22 В, 200 Вт
Требования к ПКWindows 10 64 бит и новее; Intel Core i5/i7 ≥ 10-го поколения; NVIDIA GeForce RTX 3050 8 ГБ; ОЗУ 64 ГБ (оптимально 128 ГБ); USB 3.0
Основание корпусауглепластиковая пластина
Габариты сканирующего модуля450 × 410 × 150 мм
Госреестр СИда, ежегодная поверка
СертификатЕАЭС, ТР ТС 004/2011 и 020/2011
- 3D-сканер RangeVision PRIME
- Кабель USB 3.0 для подключения к ПК
- Комплект объективов со светофильтрами
- Кабель питания
- Комплект калибровочных полей
- Комплект подставок под калибровочные поля
- Штатив
- Спрей матирующий
- Маркеры на самоклеящейся бумаге
- Защитный чемодан с ложементом
- Транспортировочная упаковка
- Поворотный стол грузоподъёмностью 60 кг с кабелем USB 2.0, блоком питания и кабелем
- Программа сканирования и обработки RV 3D Studio
- Паспорт на сканер и руководство пользователя
- Сертификат первичной поверки средства измерения
Состав поставки уточняется в коммерческом предложении
PRIME: обзор метрологического 3D-сканера (рус.)
PRIME и PRO II: калибровка на зону S (рус.)
