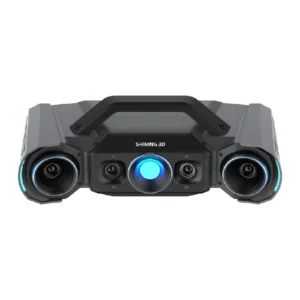

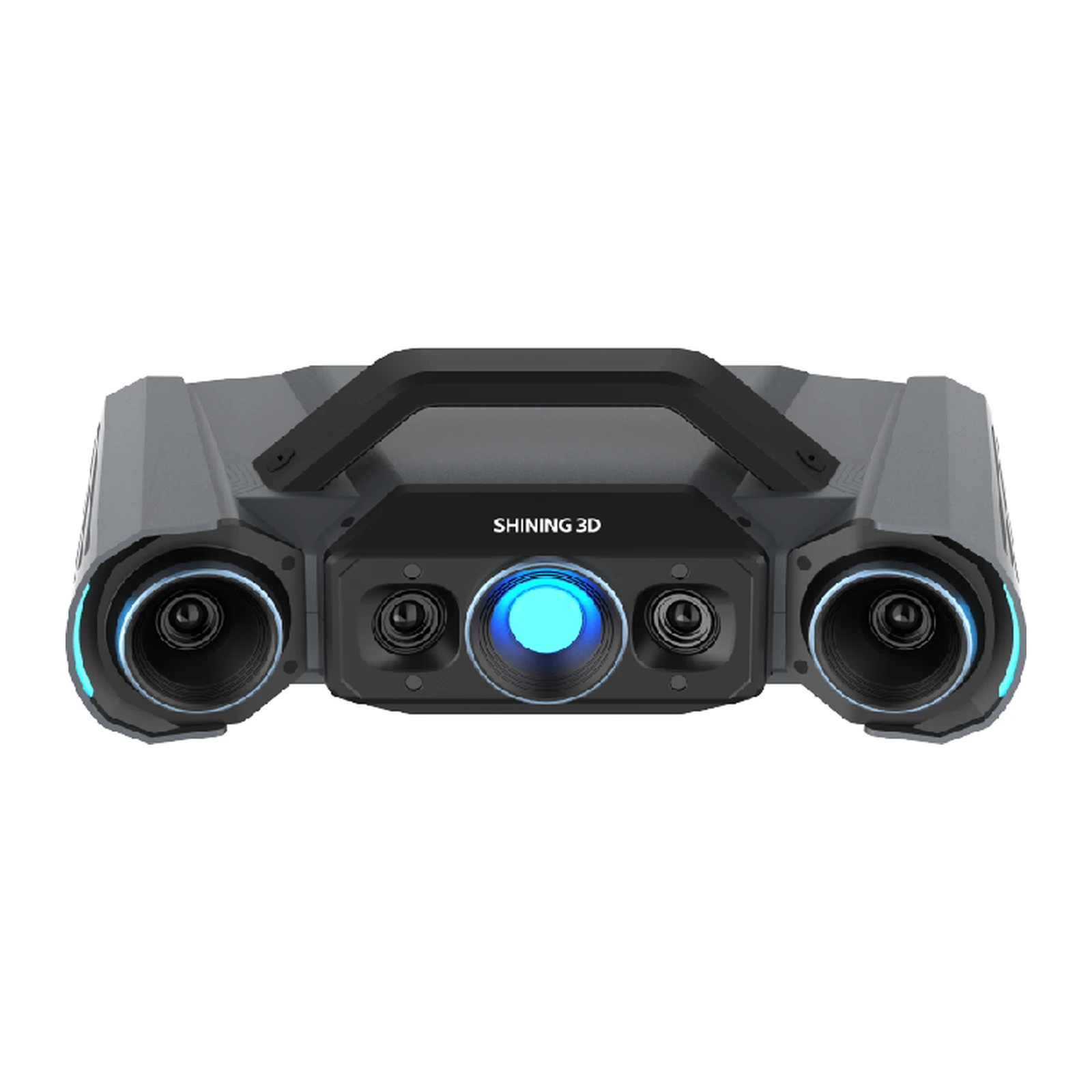

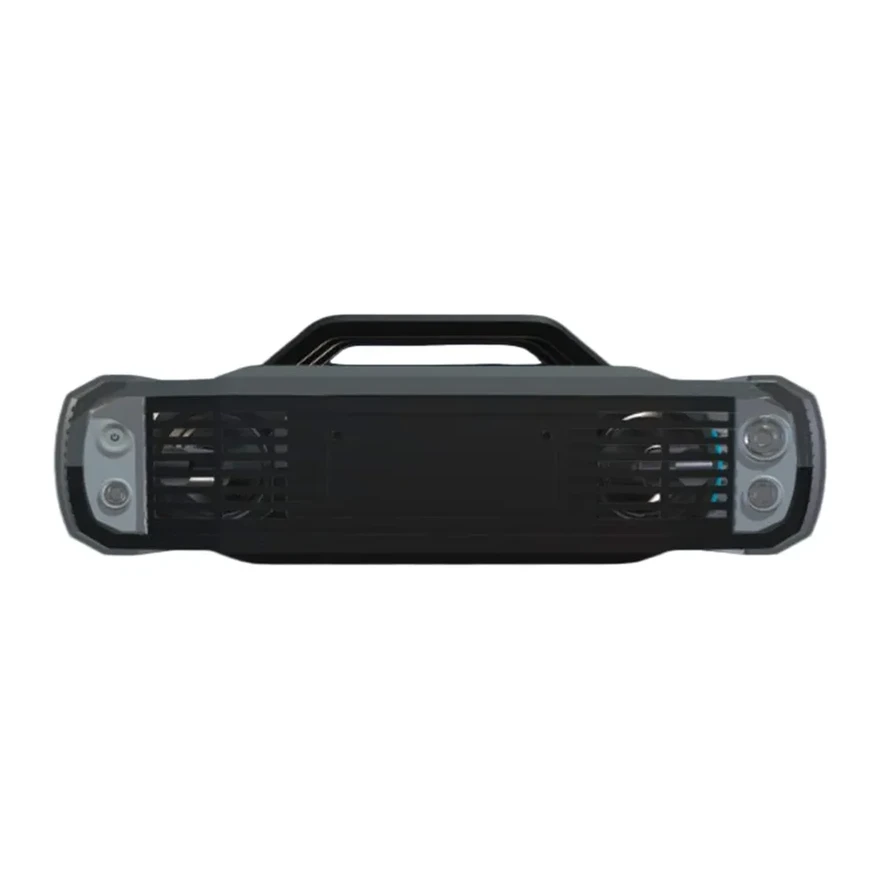

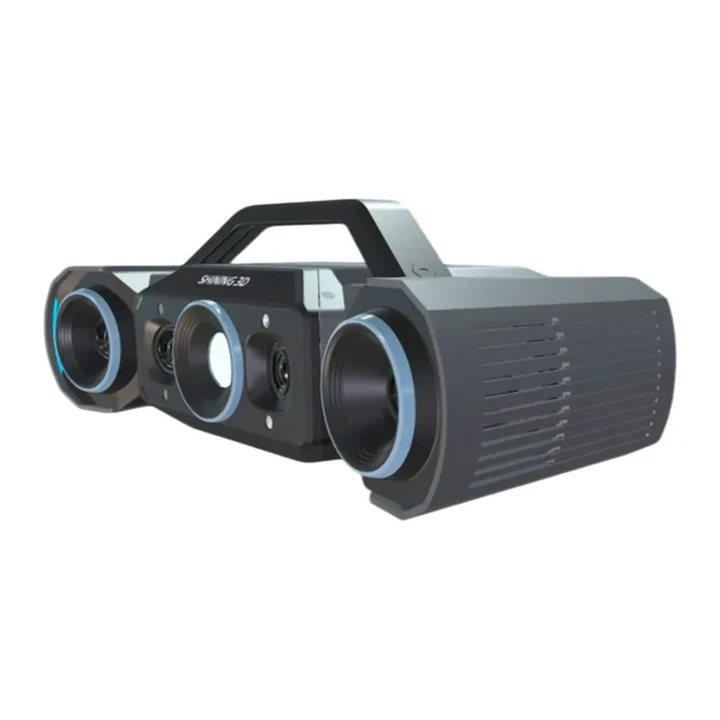

3D-сканер Shining 3D OptimScan Q12
Предзаказ
Артикул: 210015
Shining 3D OptimScan Q12 - стационарный 3D-сканер (синий свет): точность до 0,005 мм, 4 камеры по 12,3 Мп, два поля. Для контроля деталей и оснастки.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Стационарный 3D-сканер Shining 3D OptimScan Q12 - высокоточная система синего света для контроля размеров, проверки оснастки и реверс-инжиниринга мелких и средних деталей. Точность 0,005 мм в малом поле и 0,015 мм в большом, четыре камеры по 12,3 Мп, кадр снимается меньше чем за секунду.
Два поля - 430 × 300 и 160 × 110 мм - переключаются одной кнопкой, без ручной настройки диафрагмы и фокуса, а программа сводит их данные в одну модель. Режим совмещения моно- и стереоданных (MSF) добирает углы, стыки и отверстия, где стереопаре не хватает обзора. Сканер работает с рук, на штативе с поворотным столом до 20 кг или на роботе: тогда цикл от съёмки до отчёта идёт без оператора. Точность каждой системы проверяют по VDI/VDE 2634 часть 2 и ISO 10360.

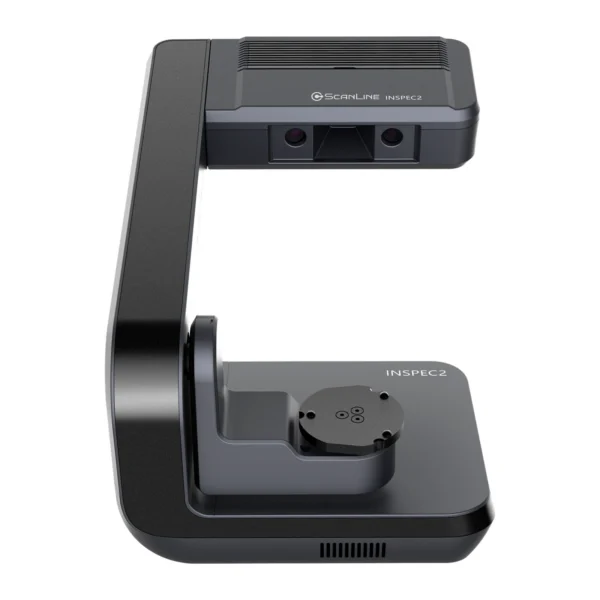

OptimScan Q12 подходит для контроля корпусов двигателей и коробок передач, лопаток турбин, тормозных узлов, штампованных деталей и литьевых форм. Отчёт строит модуль SHINING3D Inspect, данные открываются в PolyWorks и Geomagic Control X. Для деталей до 140 мм с полностью автоматической съёмкой - AutoScan Inspec2, версия с точностью 0,004 мм - OptimScan Q12 HD, другие модели - в разделе Стационарные 3D-сканеры.
Shining 3D основана в 2004 году, метрологические сканеры компании калибруют в собственной лаборатории, аккредитованной по ISO/IEC 17025. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Точность до 0,005 мм
- Два поля: 430 × 300 и 160 × 110 мм
- 4 камеры по 12,3 Мп
- Кадр меньше 1 секунды
- Поверка по VDI/VDE 2634 и ISO 10360
- Вес 3,5 кг

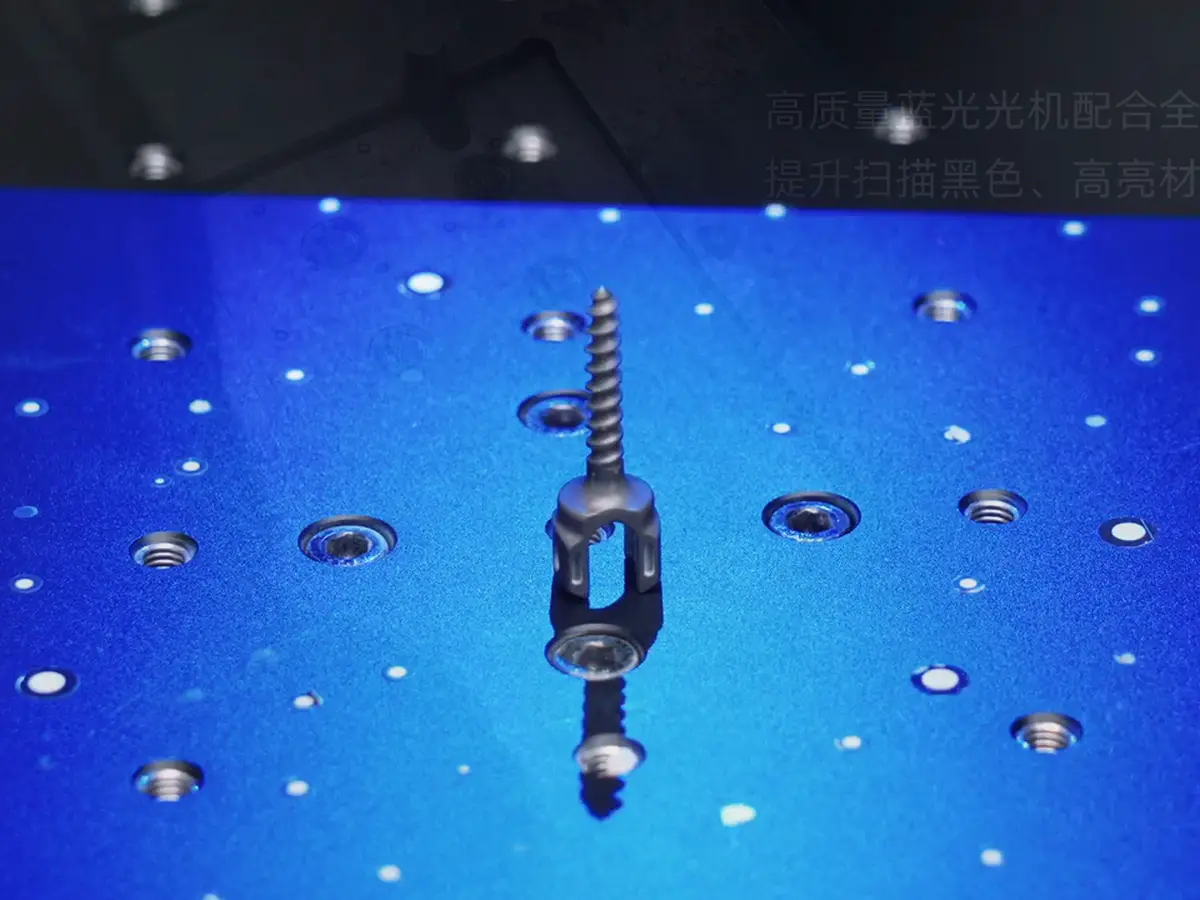

Два поля сканирования
Большое поле 430 × 300 мм и малое 160 × 110 мм переключаются одной кнопкой, диафрагму и фокус вручную не настраивают. В малом поле точность 0,005 мм: мелкие элементы и отверстия снимаются чётко, а данные двух полей программа сводит в одну модель.
01
Съёмка на поворотном столе

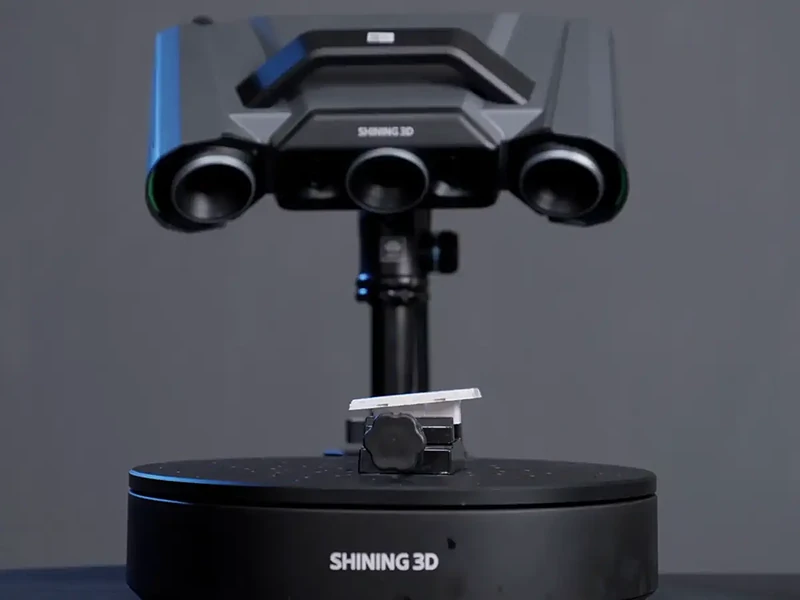

На штативе с автоматическим поворотным столом (нагрузка до 20 кг) сканер снимает деталь со всех сторон без участия оператора. Один кадр занимает меньше секунды, автоматическая экспозиция подбирается под поверхность.
02

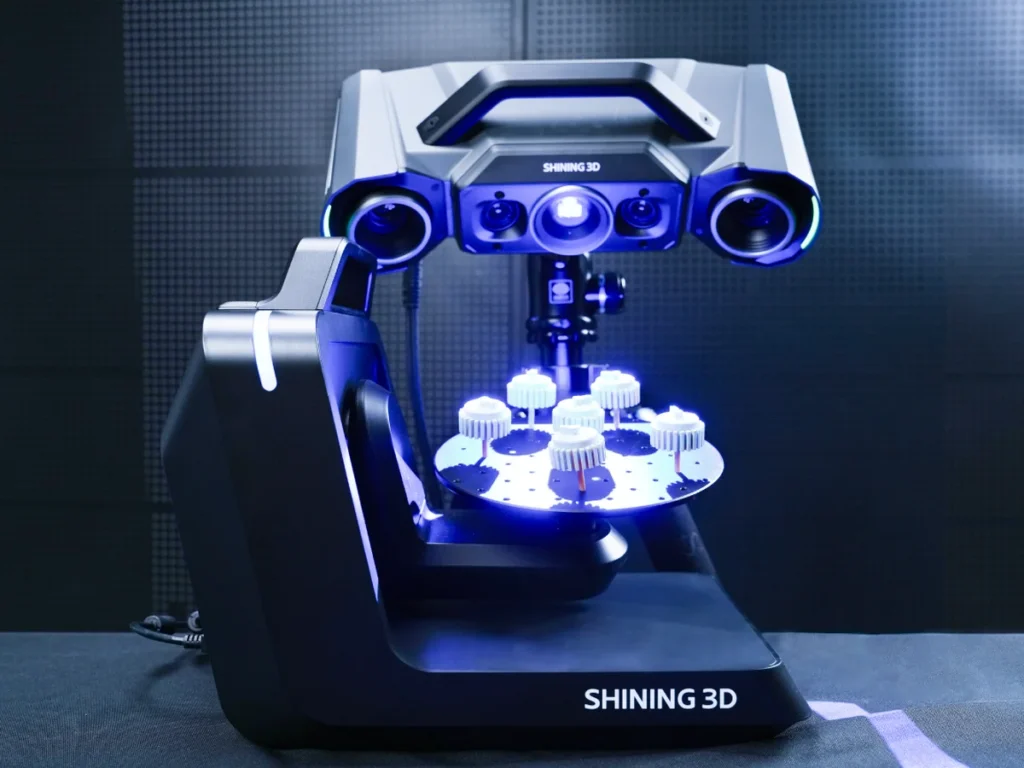

Двухосевой поворотный стол
Shining 3D предлагает к сканеру двухосевой стол с нагрузкой до 3 кг: он сам наклоняет и поворачивает деталь, и съёмка с разных углов запускается одной кнопкой в программе.
03

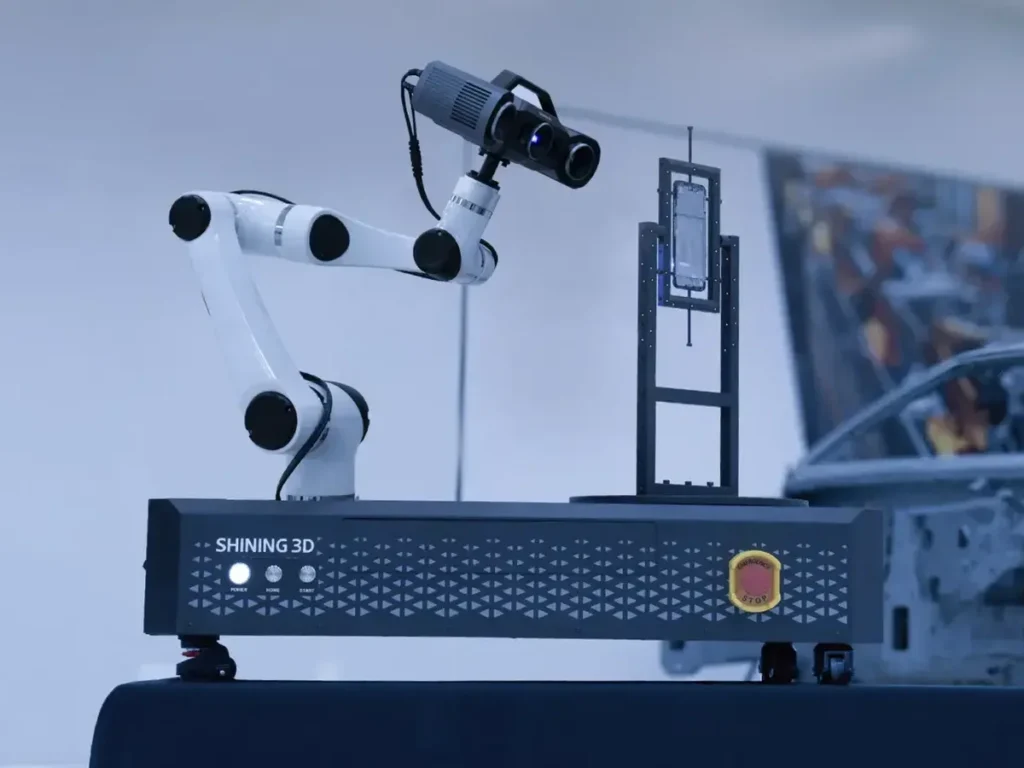

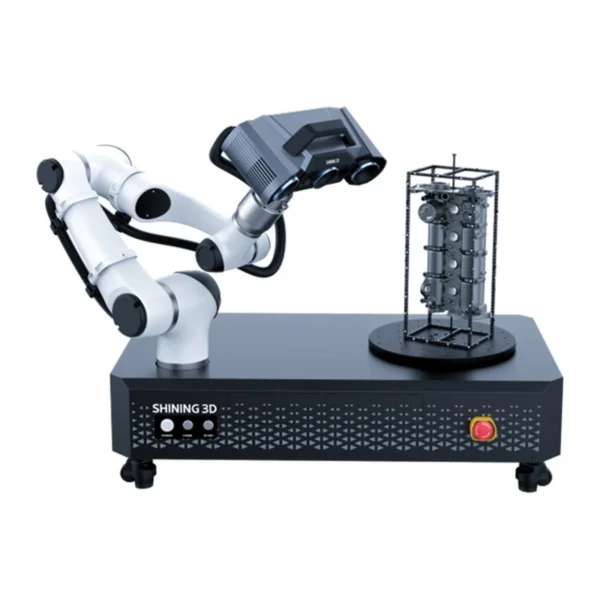

Автоматический контроль с роботом
На роботе сканер проходит заданный путь, снимает деталь, сравнивает её с CAD-моделью и сам выпускает отчёт. Так организуют контроль на ключевых операциях линии и видят тренды отклонений.
04
Компактный корпус

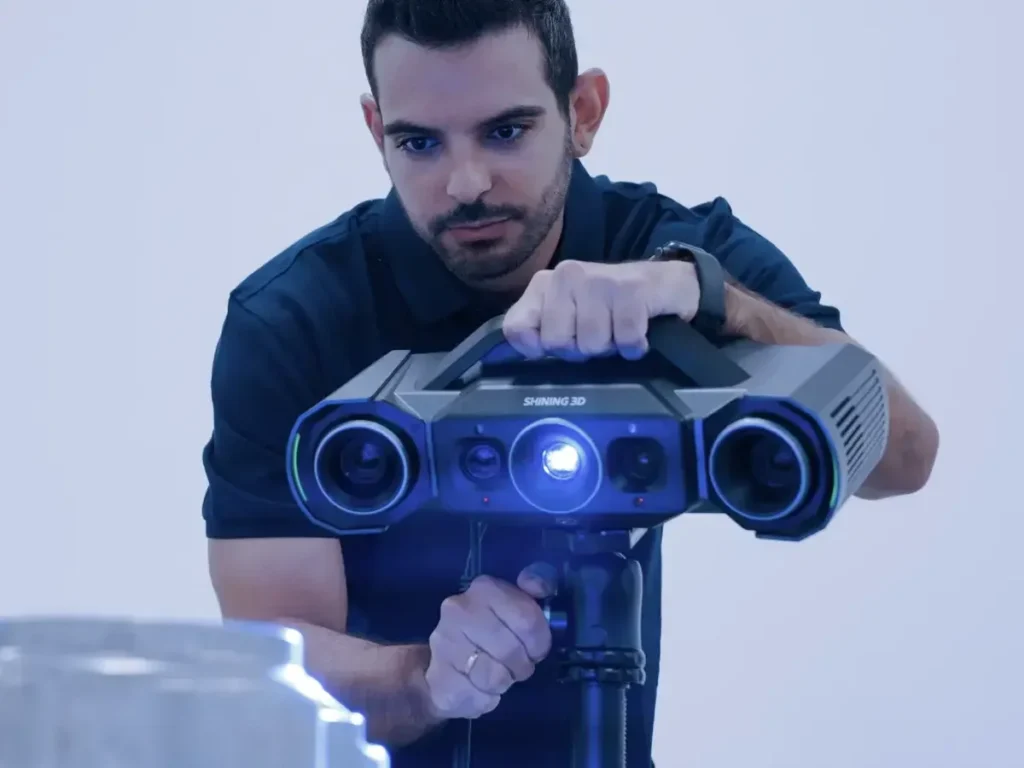

Сканер весит 3,5 кг при размерах 366 × 162 × 132 мм: его переносят между участками и снимают крупные детали с рук, а для серий ставят на штатив.
05

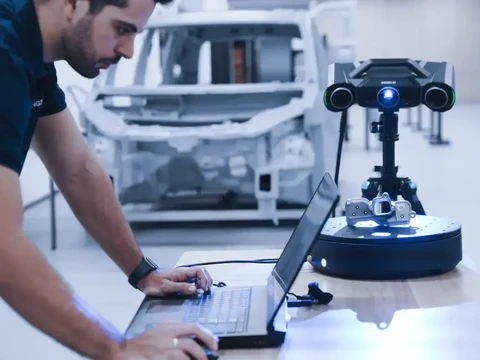

Контроль размеров по CAD
Плотное облако точек сравнивают с CAD-моделью и оценивают плоскостность, круглость и позиционные допуски. Так проверяют корпуса двигателей и коробок передач, лопатки турбин и детали тормозов, находят заусенцы и деформации.
06
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
0,005 мм в малом поле и 0,015 мм в большом. Точность каждой системы проверяют по VDI/VDE 2634 часть 2 и ISO 10360 в лаборатории, аккредитованной по ISO/IEC 17025.
Камерами и шагом точек: у Q12 четыре камеры по 12,3 Мп и шаг до 0,04 мм, у Q9 четыре камеры по 9 Мп и шаг до 0,05 мм. Поля и точность у моделей одинаковые.
Нет, сканер работает без маркеров. Для более высокой точности он распознаёт неотражающие маркеры 1, 2 и 4 мм.
Нет, цветной камеры у OptimScan Q12 нет: он снимает только геометрию.
Мелкие и средние детали с высокими требованиями к точности: узлы автомобилей и электроники, пресс-формы и литьевые формы.
БрендShining 3D
Тип сканераСтационарный
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированияструктурированный синий свет (LED)
Поле сканирования430 × 300 мм (большое); 160 × 110 мм (малое)
Точность0,015 мм (большое поле); 0,005 мм (малое поле)
Шаг точек0,1 мм (большое поле); 0,04 мм (малое поле)
Рабочее расстояние590 мм (большое поле); 210 мм (малое поле)
Глубина резкости300 мм (большое поле); 60 мм (малое поле)
Камеры4 × 12,3 Мп
Маркерыне нужны; неотражающие 1, 2 и 4 мм для повышения точности
Длина кабеля данных5 м
Вес3,5 кг
Габариты366 × 162 × 132 мм
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Подтверждение точностиVDI/VDE 2634 часть 2 и ISO 10360, лаборатория по ISO/IEC 17025
Совместимые программыSHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro, BlueStar Mapping
OptimScan Q12: обзор сканера (англ.)

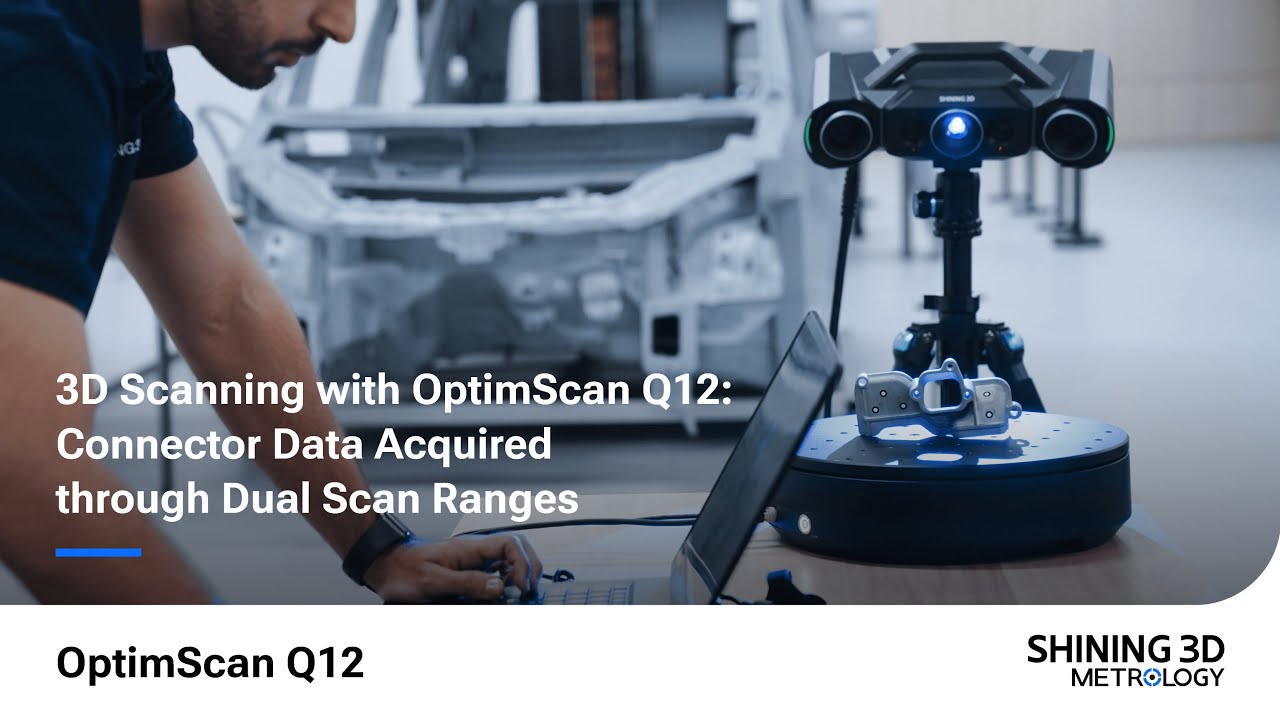

OptimScan Q12: разъём в двух полях сканирования (англ.)

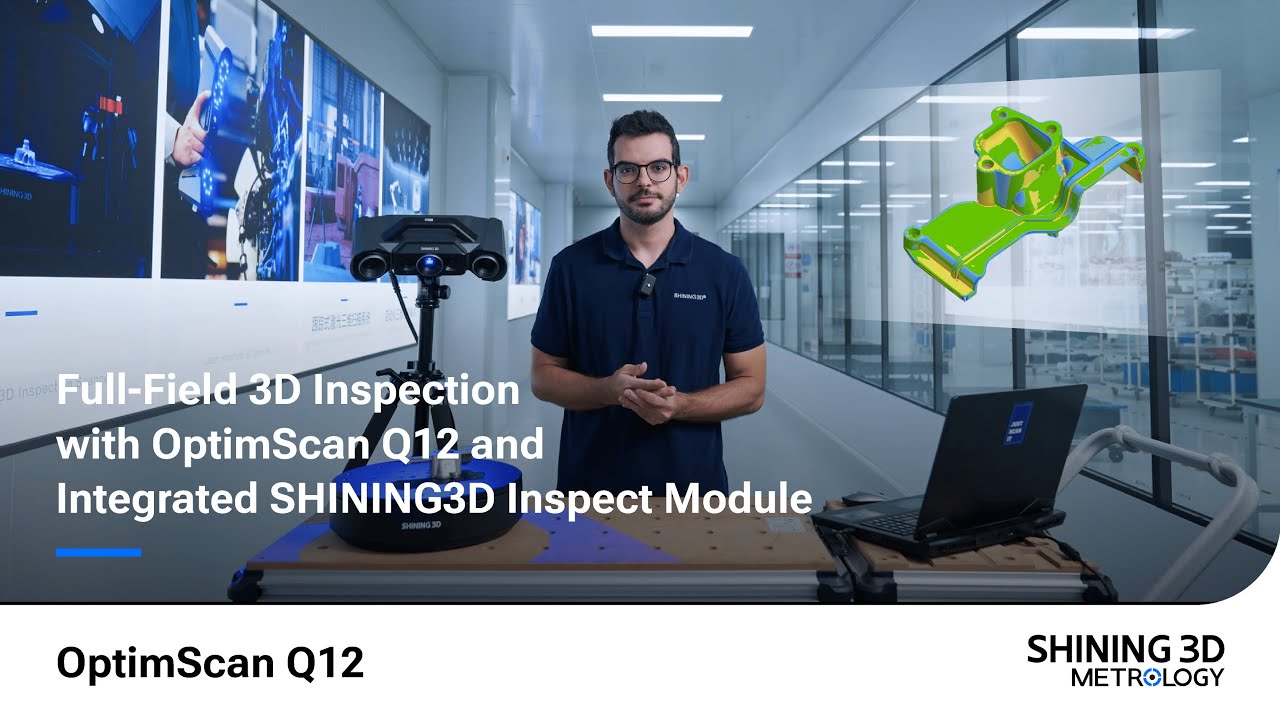

OptimScan Q12: контроль в SHINING3D Inspect (англ.)
