3D-сканер ScanLine StaticScan Inspec2

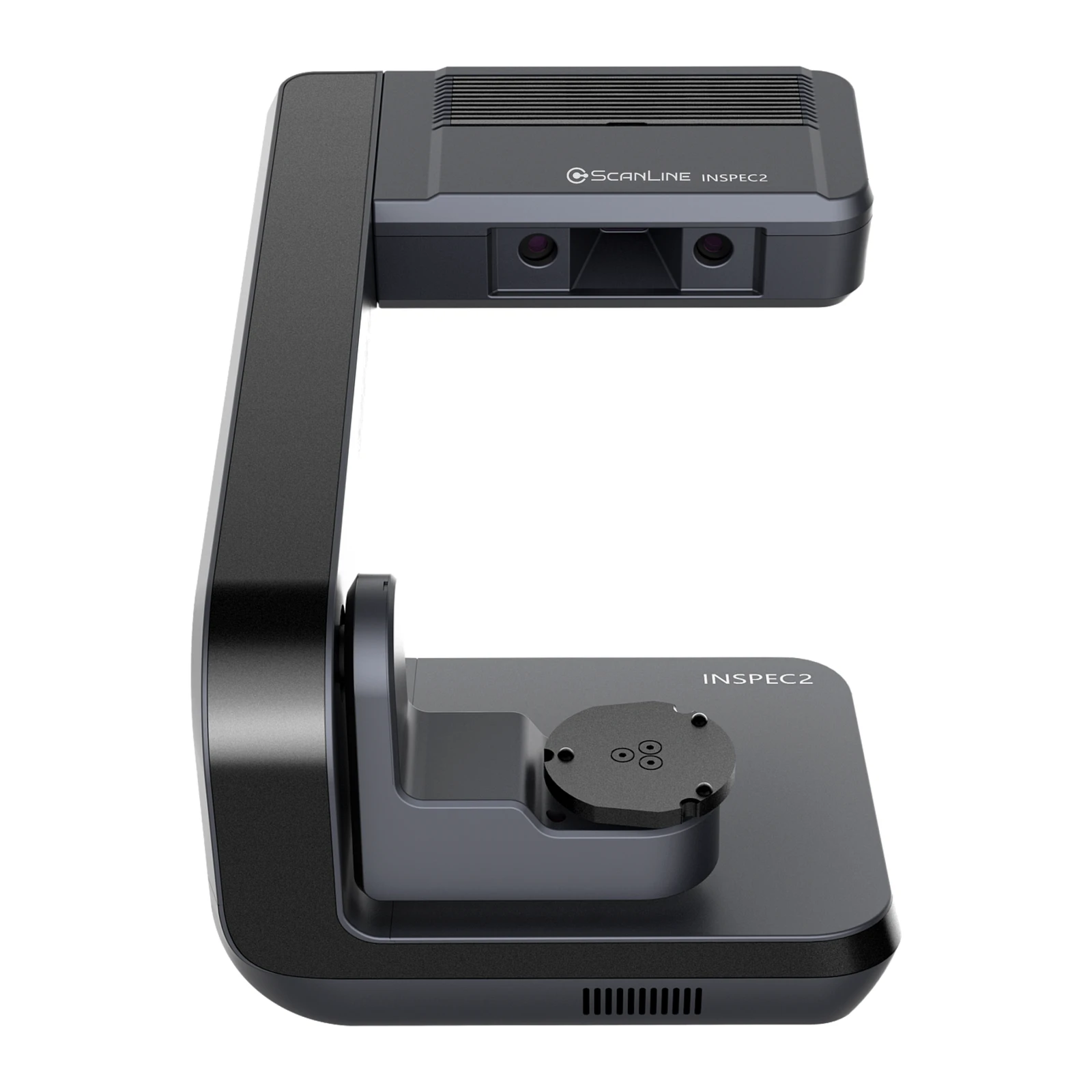

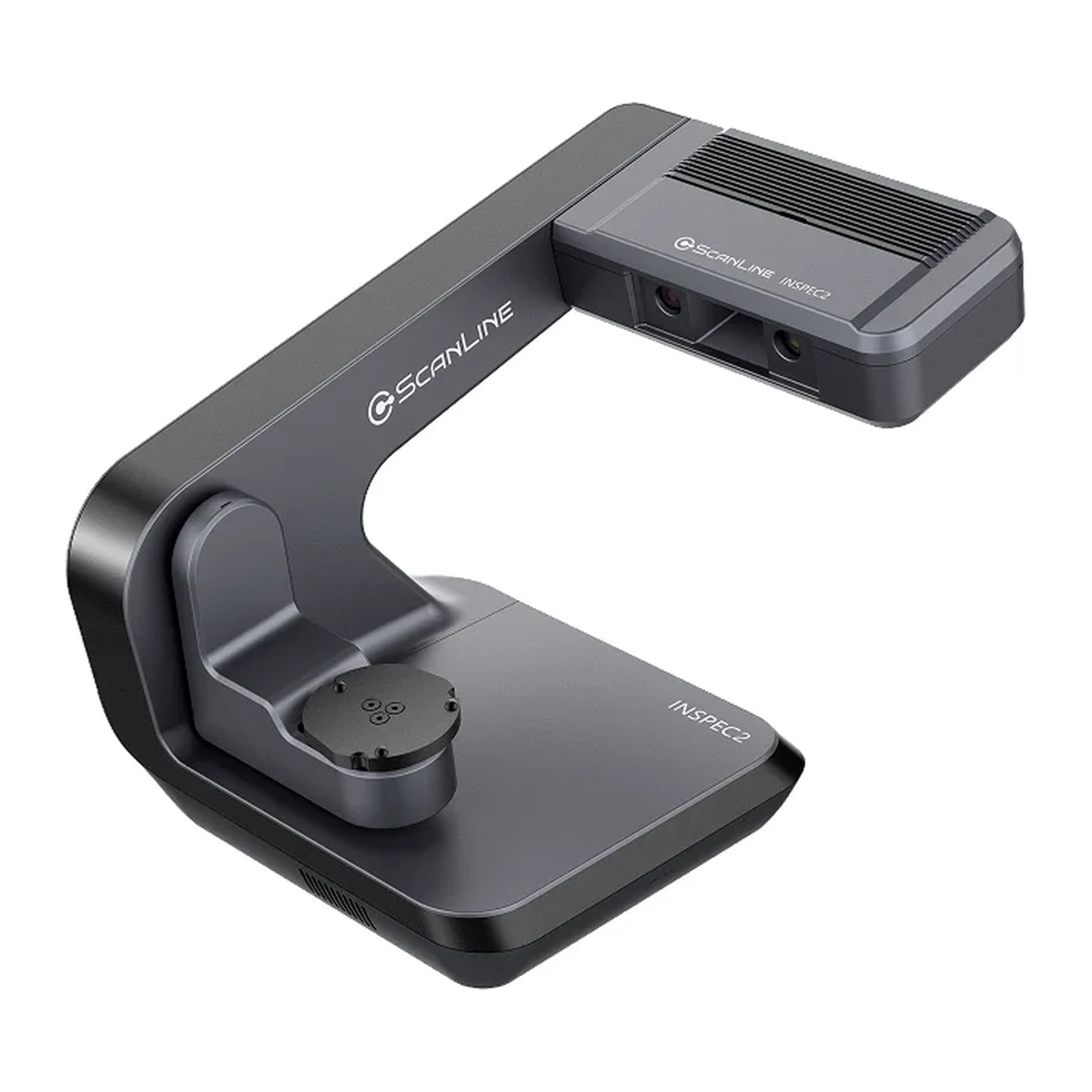

ScanLine StaticScan Inspec2 - автоматический настольный 3D-сканер для мелких деталей, внесённый в Госреестр средств измерений РФ. Он снимает предметы в зоне 140 × 90 × 80 мм с точностью 0,01 мм и разрешением 0,05 мм, передаёт цвет и весит 5 кг.

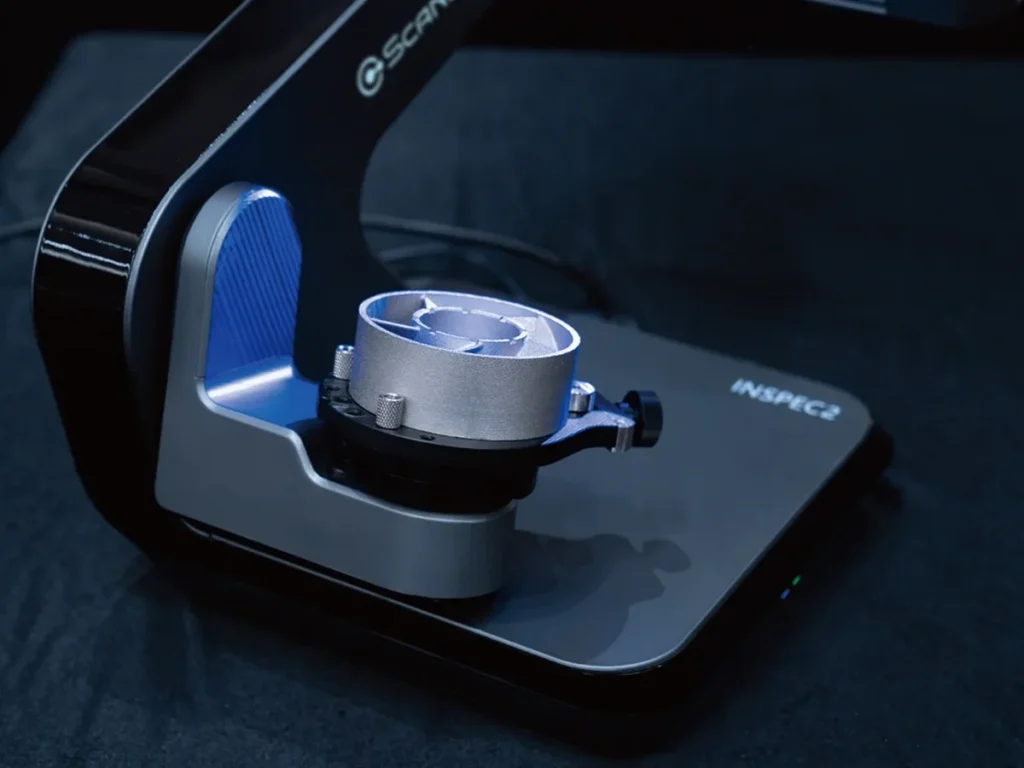

Деталь кладут на трёхосевой поворотный стол и запускают съёмку одной кнопкой: стол сам поворачивает её под нужными углами, калибровка тоже запускается одним нажатием. Две камеры по 5 Мп и синий светодиодный проектор фиксируют гравировки и мелкие грани. Программа UltraScan сама досканирует пропуски в выбранной зоне, создаёт проект для обратной стороны и сшивает данные. В режиме нескольких объектов за раз снимают до восьми деталей.

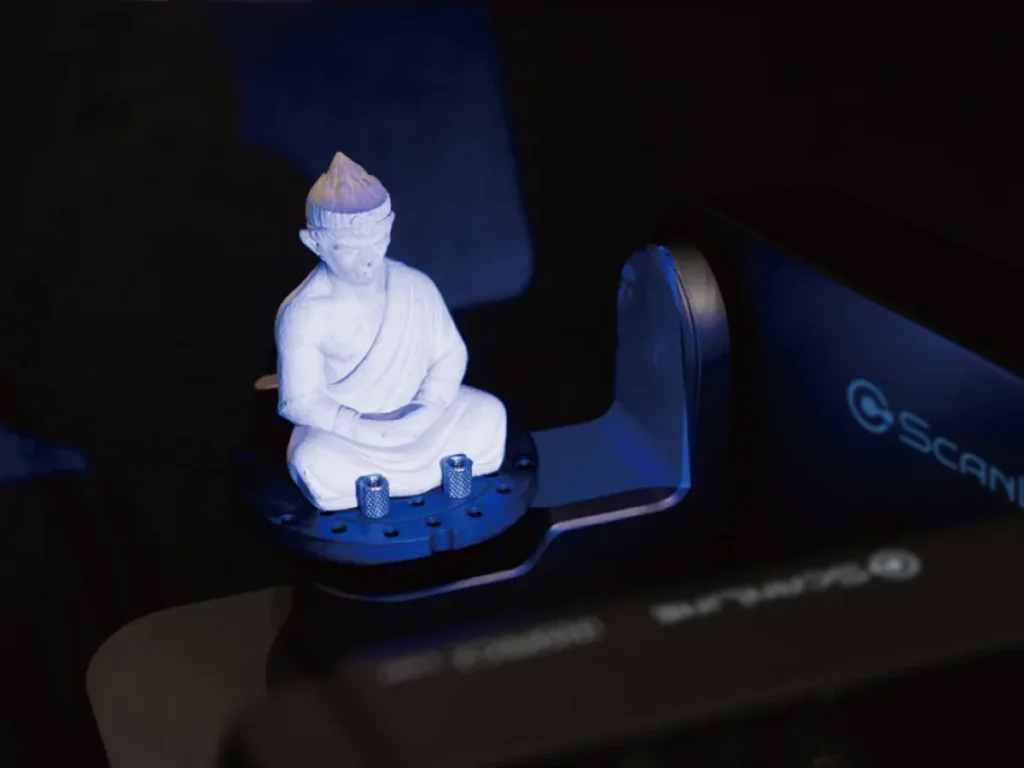

Inspec2 подходит электронике для разъёмов и микросхем, ювелирам для колец, подвесок и восковок, медицине и науке для образцов и стоматологических моделей, художникам и музеям для миниатюр. Данные открываются в Geomagic Control X, Geomagic Design X, PolyWorks. Сканер для деталей до 430 × 300 мм - StaticScan Q12, другие модели - в разделе Стационарные 3D-сканеры.

Сканер совмещает кадры по геометрии или по маркерам, поэтому снимает и детали с выраженной формой, и плоские предметы. Корпус - 420 × 260 × 270 мм, питание - DC 24 В, рабочая температура - от 0 до +40 °C. Программа работает в Windows 10 и 11 (64 бит), данные сохраняются в STL, OBJ и PLY.

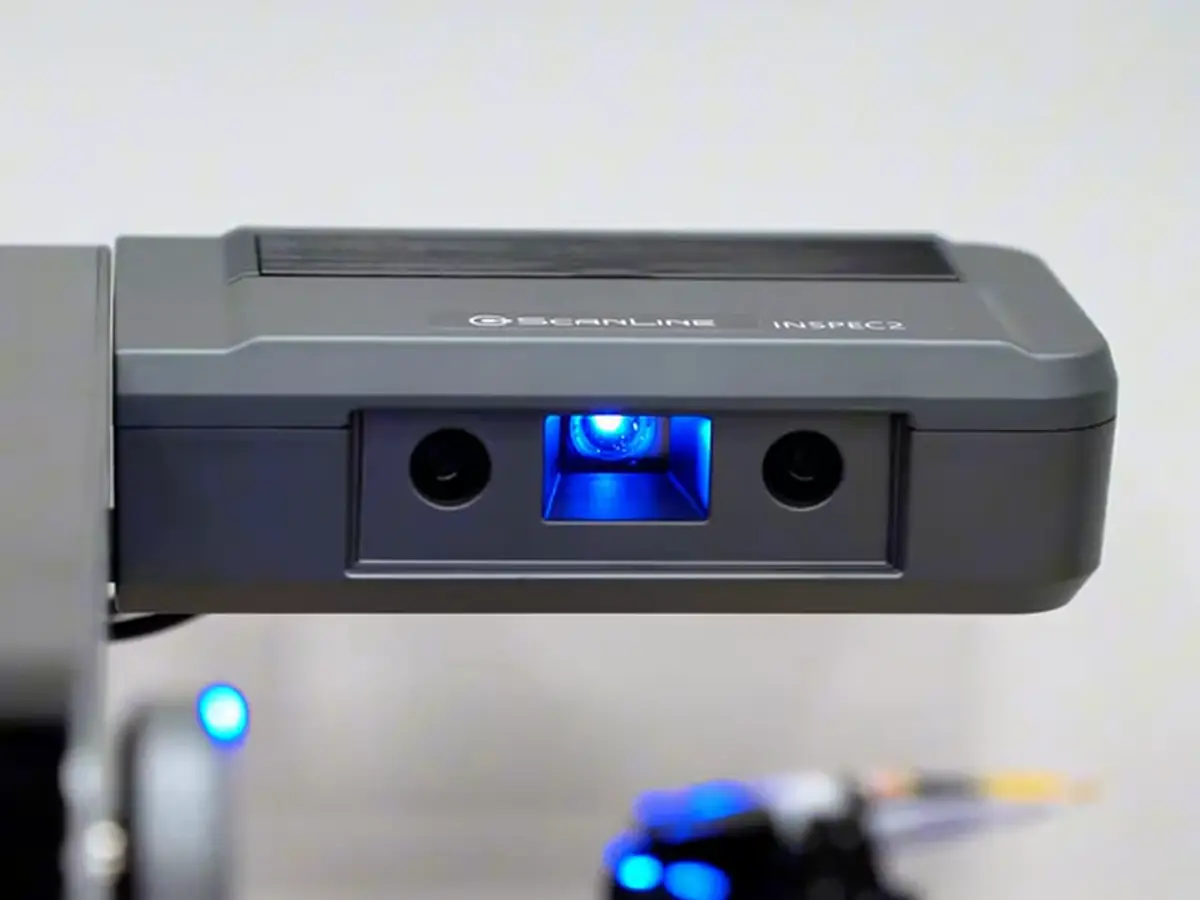

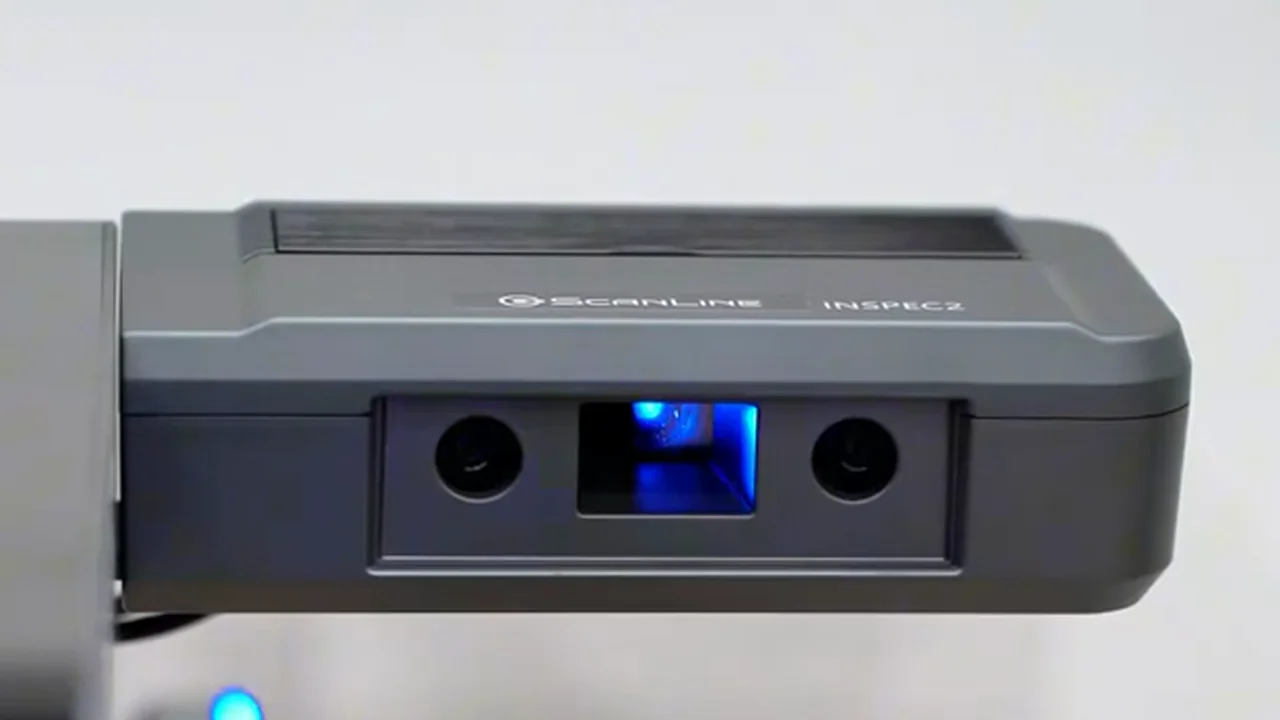

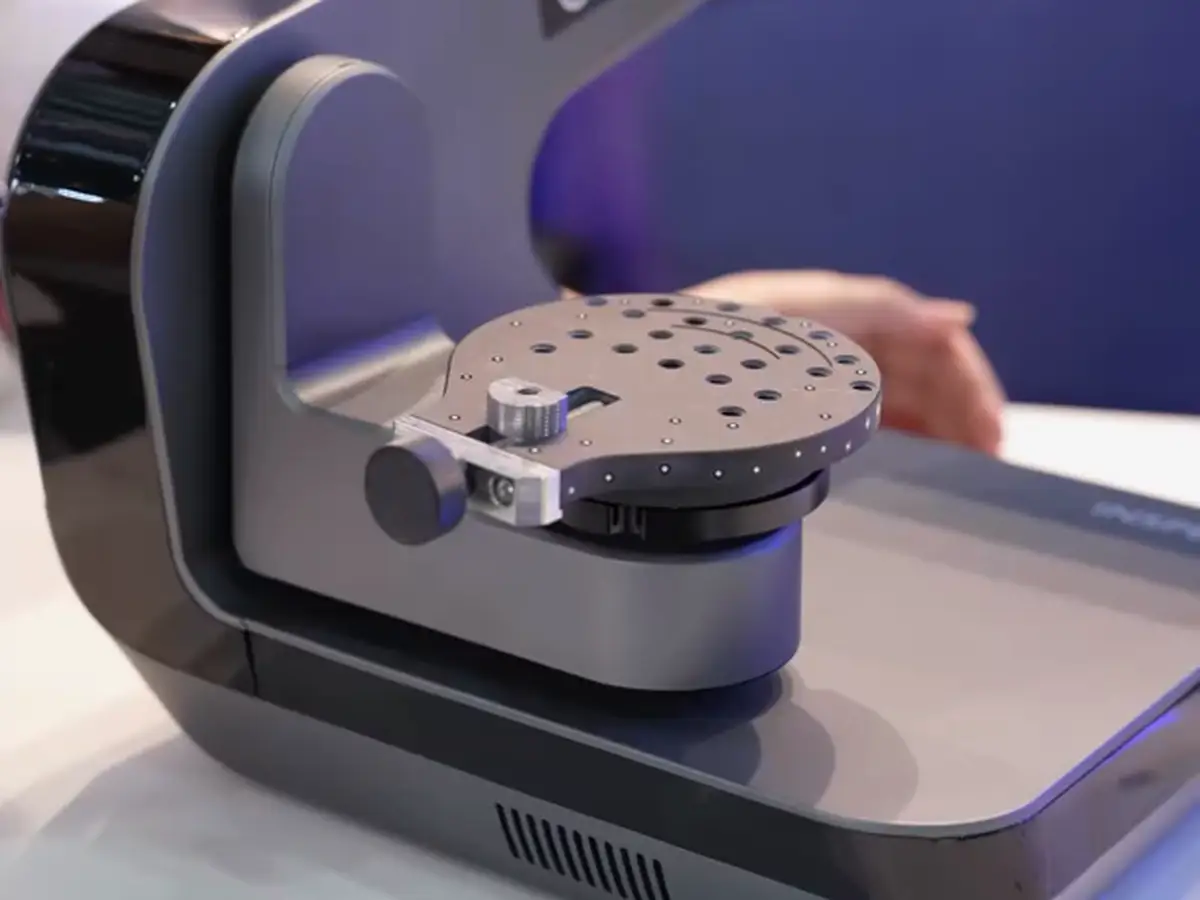

Синий светодиодный проектор даёт чёткий рисунок на мелких деталях и меньше зависит от внешнего света, чем белый. Трёхосевой поворотный стол сам поворачивает деталь под нужными углами, поэтому оператору не нужно переставлять её вручную. ScanLine StaticScan Inspec2 внесён в Госреестр средств измерений и имеет сертификат EAC, поэтому его результаты можно использовать в протоколах контроля.

Сканер удобен для серий мелких деталей: ювелирных изделий, разъёмов, стоматологических моделей и миниатюр. Цветная съёмка передаёт текстуру и маркировку, а зона 140 × 90 × 80 мм рассчитана на предметы размером с ладонь. Сканер весит 5 кг и помещается на обычном рабочем столе. Калибровка запускается одной кнопкой, а программа UltraScan сама досканирует пропуски. В режиме нескольких объектов за один запуск снимают до восьми деталей, что ускоряет работу с партиями мелких изделий. Две камеры по 5 Мп фиксируют мелкие грани.

ScanLine производит 3D-сканеры, сканеры сертифицированы по EAC и продаются в России и Беларуси. Подробнее - в каталоге 3D-сканеры ScanLine. Если останутся вопросы, наши специалисты помогут.
