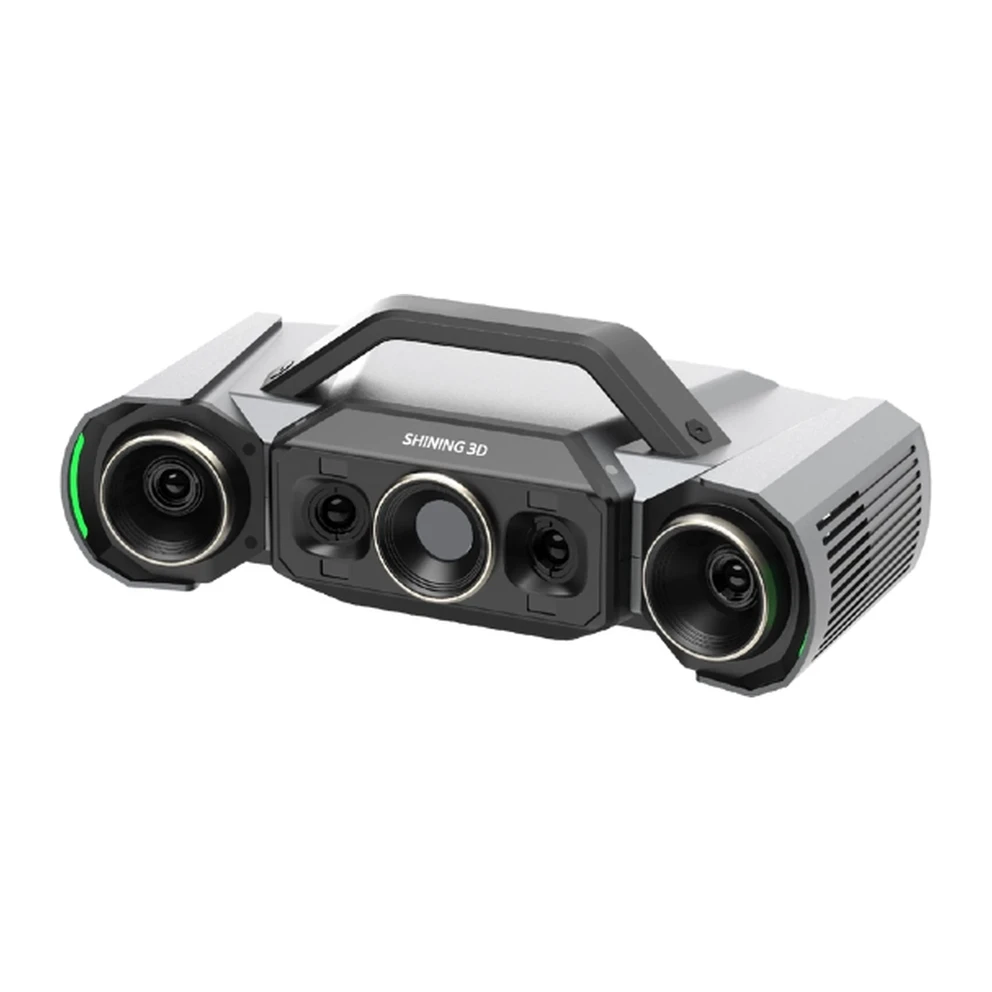

3D-сканер Shining 3D OptimScan Q12 HD
Предзаказ
Артикул: 210028
Shining 3D OptimScan Q12 HD - высокоточный 3D-сканер (синий свет): точность 0,004 мм, шаг точек 0,02 мм. Для мелких деталей, разъёмов и имплантов.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Высокоточный 3D-сканер Shining 3D OptimScan Q12 HD - система синего света для мелких деталей с тонкими элементами: разъёмов, литья под давлением, медицинских изделий. Точность 0,004 мм в малом поле, шаг точек до 0,02 мм, четыре камеры по 12,3 Мп.
Два поля - 220 × 150 и 80 × 50 мм - переключаются одной кнопкой, без настройки диафрагмы и фокуса, данные сводятся в одну модель. Режим совмещения моно- и стереоданных (MSF) добирает углы, стыки и узкие пазы. Кадр снимается меньше чем за секунду, а программа сама планирует досъёмку пропусков, следит за вибрацией и температурой и отсекает фон. Сканер работает с рук, на штативе с поворотным столом до 20 кг или на роботе.
Q12 HD подходит для контроля корпусов наушников, имплантов, печатей и гравировки, авиационных и автомобильных деталей. Отчёт строит модуль SHINING3D Inspect с сертификатом PTB (опция). Модель с большими полями 430 × 300 и 160 × 110 мм - OptimScan Q12, другие - в разделе Стационарные 3D-сканеры.
Рабочее расстояние OptimScan Q12 HD - 600 мм для большого поля и 200 мм для малого, глубина резкости - 120 мм и 30 мм. Сканер весит 3,6 кг, корпус - 366 × 162 × 132 мм, кабель данных - 5 м. Точность подтверждена по VDI/VDE 2634 часть 2 и ISO 10360. Shining 3D OptimScan Q12 HD имеет сертификат IP50.
Каждую систему проверяют по VDI/VDE 2634 часть 2 и ISO 10360 в лаборатории Shining 3D, аккредитованной по ISO/IEC 17025. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Точность до 0,004 мм
- Поля 220 × 150 и 80 × 50 мм
- 4 камеры по 12,3 Мп
- Кадр меньше 1 секунды
- Поверка по VDI/VDE 2634 и ISO 10360

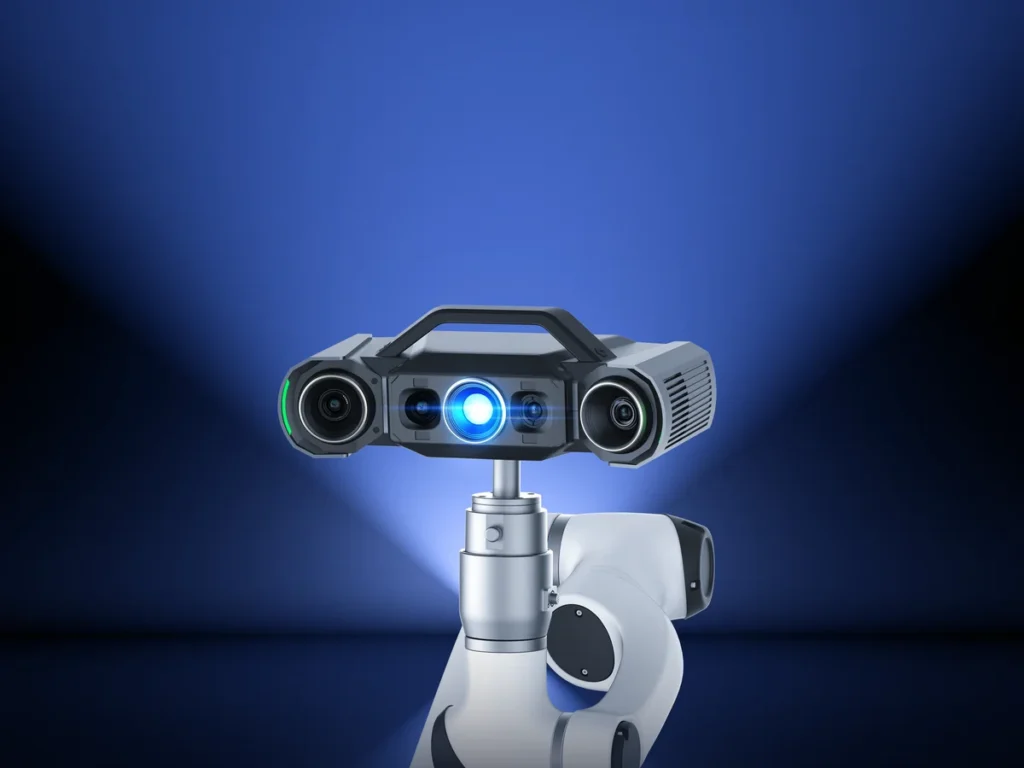

Точность 0,004 мм
Четыре камеры по 12,3 Мп и проектор синего света снимают мелкие элементы и сложные поверхности с точностью 0,004 мм в малом поле. Шаг точек - до 0,02 мм.
01

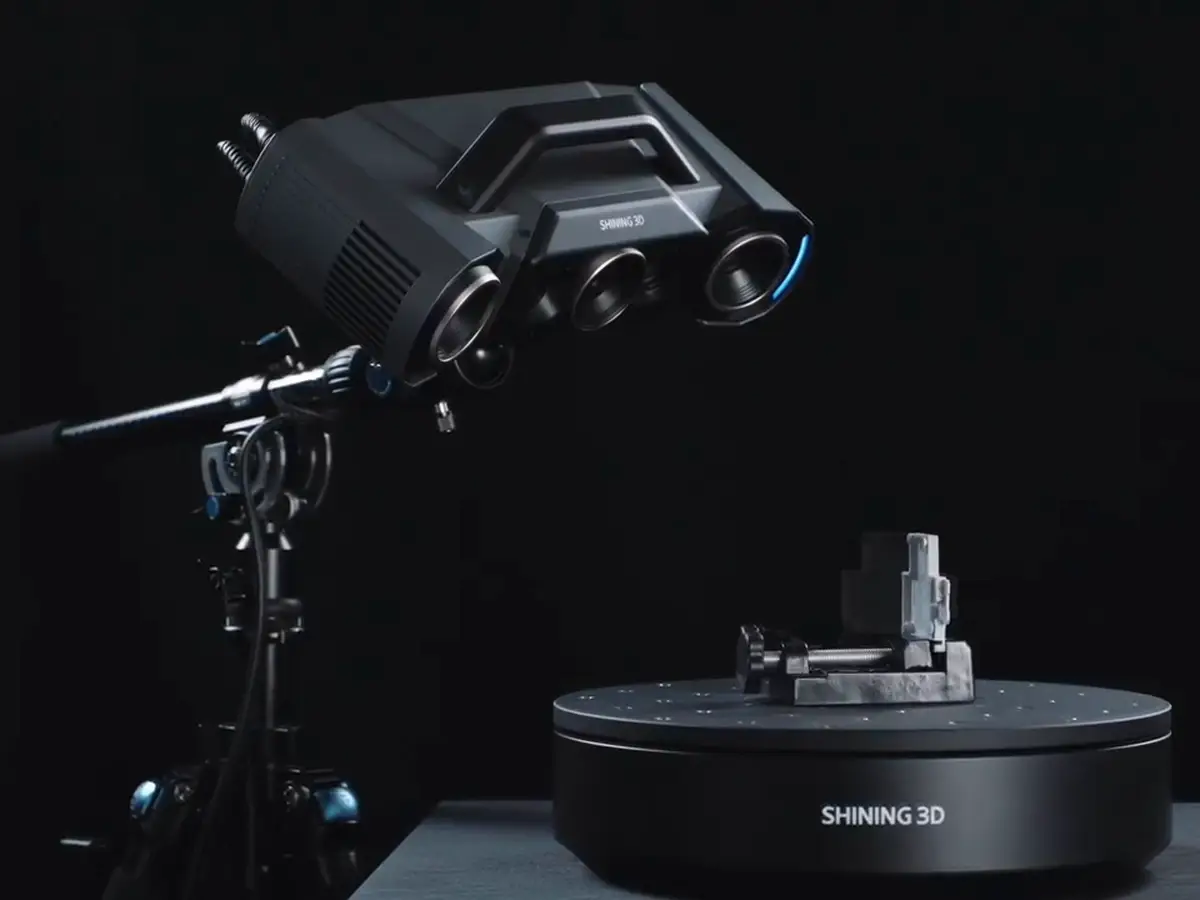

Два поля сканирования
Большое поле 220 × 150 мм и малое 80 × 50 мм переключаются одной кнопкой, без ручной настройки. Деталь снимают целиком в большом поле, а мелкие элементы - в малом.
02

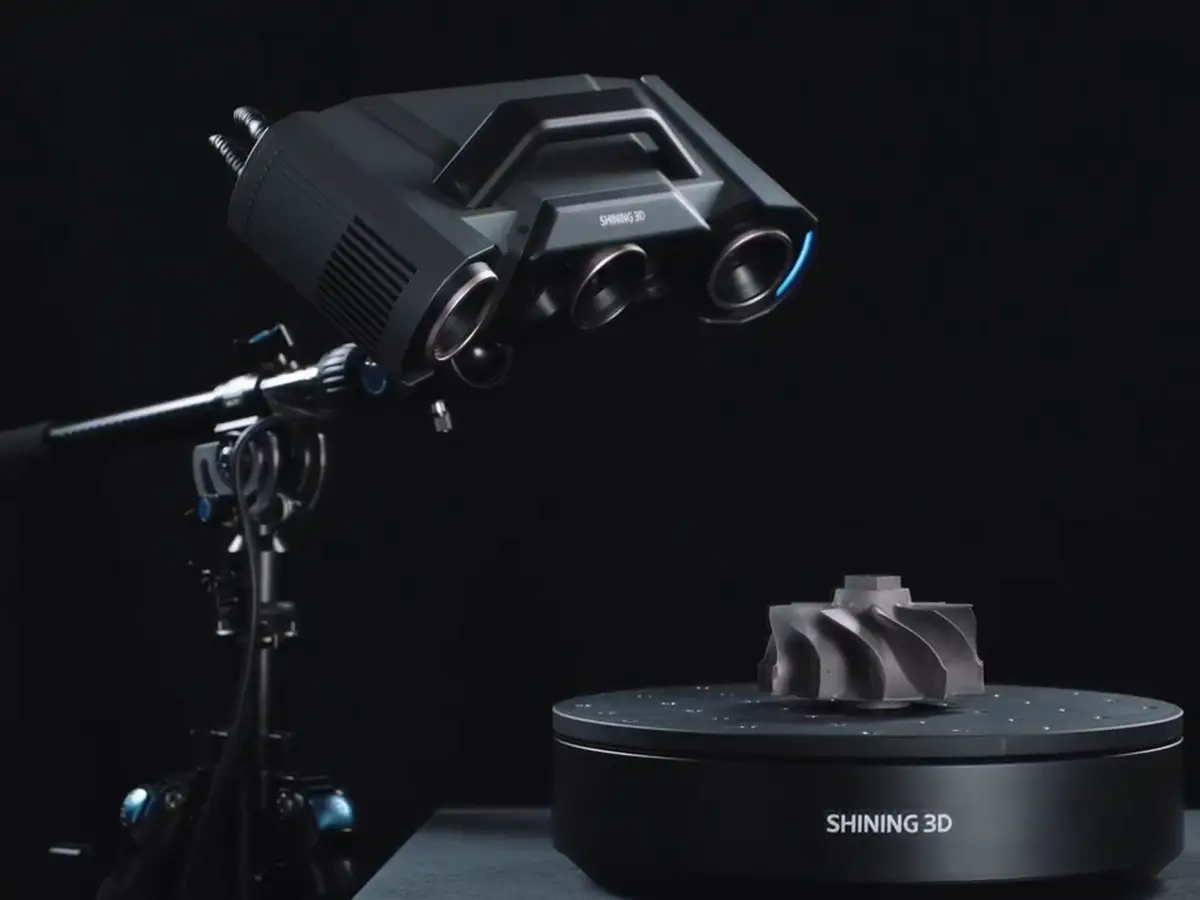

Съёмка на поворотном столе
На штативе с автоматическим поворотным столом (до 20 кг) сканер снимает деталь со всех сторон, а программа сама досканирует пропуски. Двухосевой стол до 3 кг Shining 3D предлагает как опцию.
03

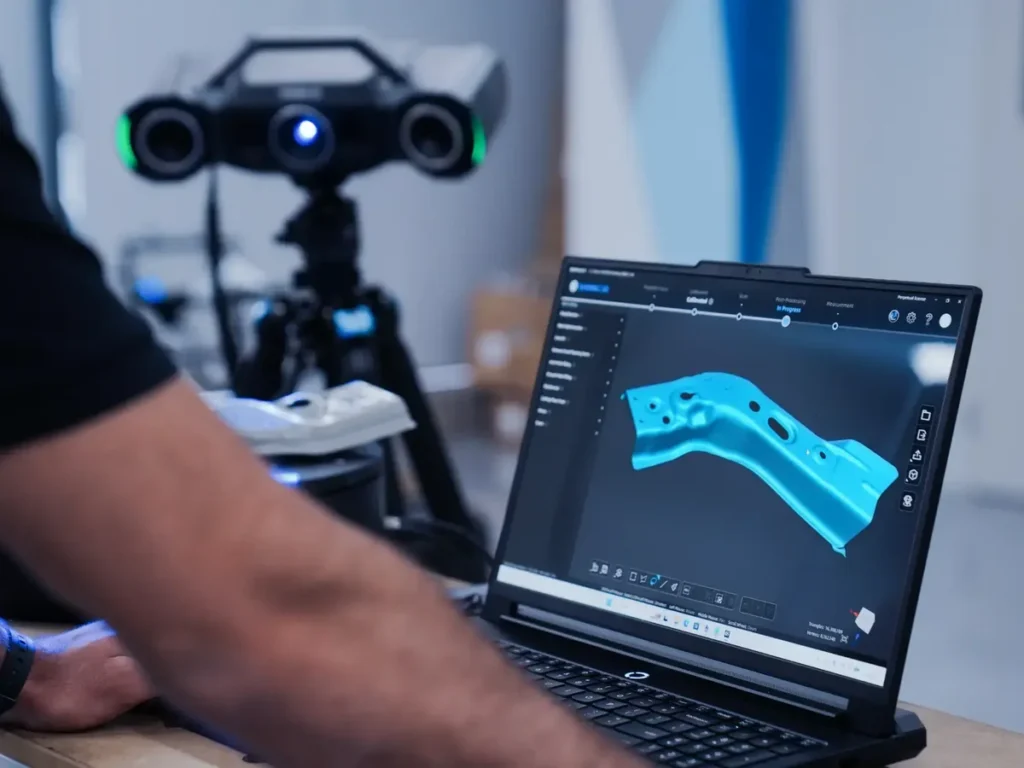

Контроль в SHINING3D Inspect
Модуль SHINING3D Inspect с сертификатом PTB сравнивает скан с CAD-моделью, строит сечения, проверяет размеры и выпускает отчёт. Он поставляется как опция.
04

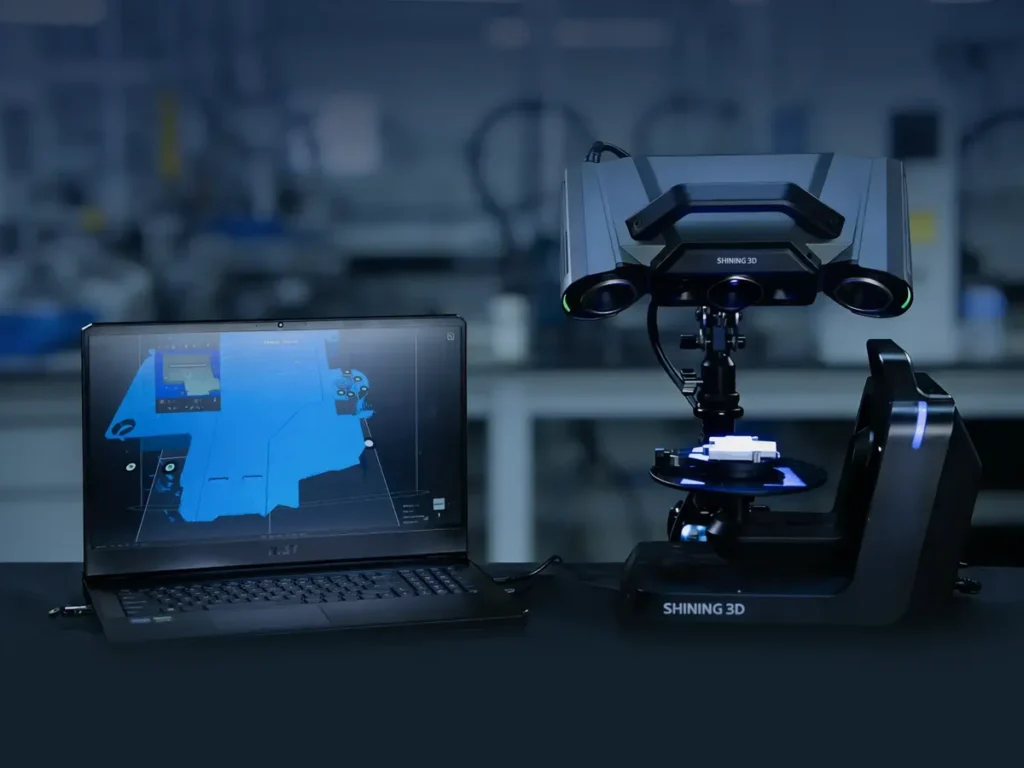

Полуавтоматическая съёмка
Сканер на штативе и поворотный стол снимают серию одинаковых деталей с одинаковым результатом, а на роботе цикл от съёмки до отчёта идёт без оператора.
05

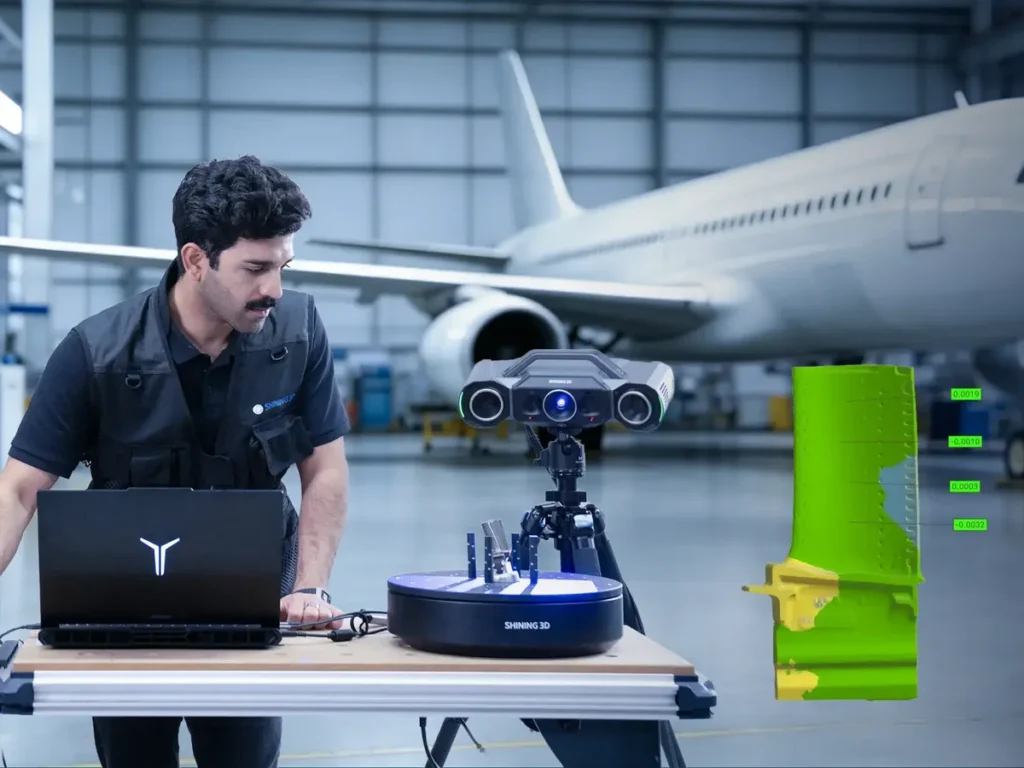

Авиационные детали
Лопатки и мелкие детали авиационных двигателей проверяют по CAD-модели с точностью до 0,004 мм и сразу видят отклонения на цветной карте.
06
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Меньшими полями и большей точностью: 220 × 150 и 80 × 50 мм против 430 × 300 и 160 × 110 мм, точность до 0,004 мм против 0,005 мм.
Камерами и шагом точек: у Q12 HD четыре камеры по 12,3 Мп и шаг до 0,02 мм, у Q9 HD - по 9 Мп и шаг до 0,03 мм.
Нет, сканер работает без маркеров. Для более высокой точности он распознаёт неотражающие маркеры 1, 2 и 4 мм.
Нет, цветной камеры у OptimScan Q12 HD нет.
Мелкие и средние детали с высокими требованиями к точности: автомобильные и электронные компоненты, пресс-формы, медицинские изделия.
БрендShining 3D
Тип сканераСтационарный
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированияструктурированный синий свет (LED)
Поле сканирования220 × 150 мм (большое); 80 × 50 мм (малое)
Точность0,01 мм (большое поле); 0,004 мм (малое поле)
Шаг точек0,054 мм (большое поле); 0,02 мм (малое поле)
Рабочее расстояние600 мм (большое поле); 200 мм (малое поле)
Глубина резкости120 мм (большое поле); 30 мм (малое поле)
Камеры4 × 12,3 Мп
Вес3,6 кг
Габариты366 × 162 × 132 мм
Длина кабеля данных5 м
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Подтверждение точностиVDI/VDE 2634 часть 2 и ISO 10360, лаборатория по ISO/IEC 17025
Совместимые программыSHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro, BlueStar Mapping
OptimScan Q12 HD: обзор сканера (англ.)

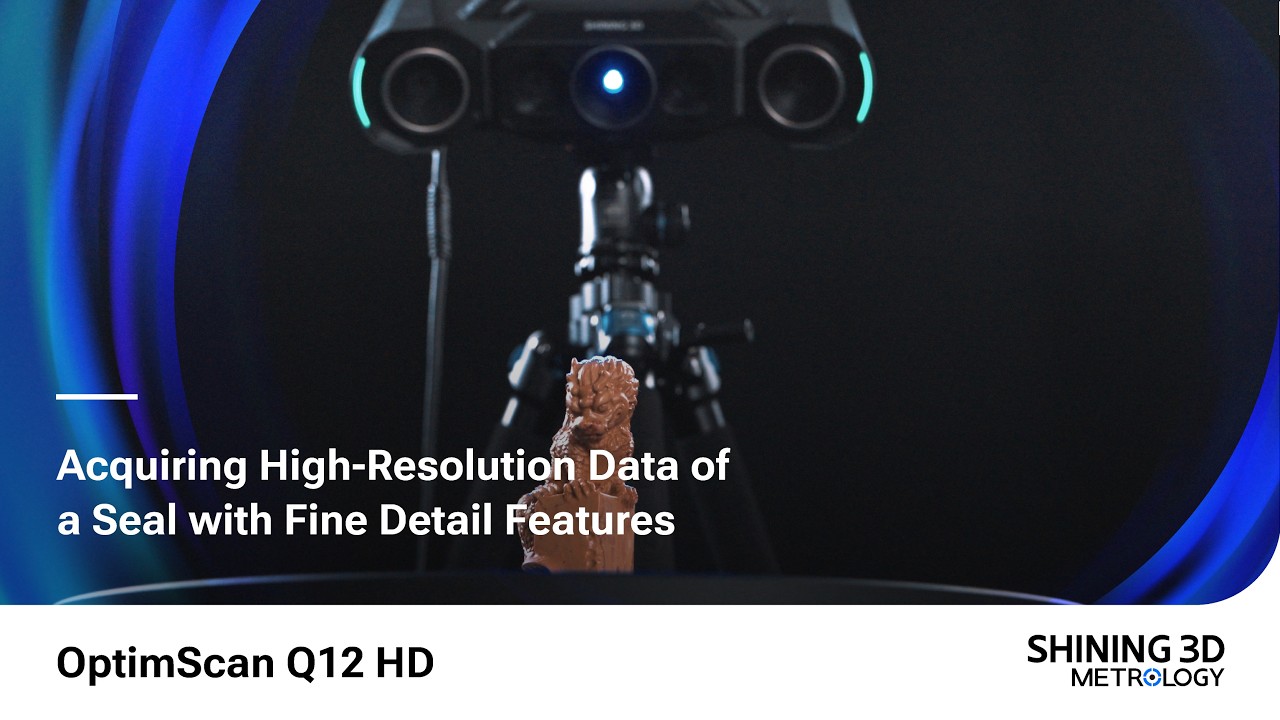

OptimScan Q12 HD: печать с мелкими деталями (англ.)
OptimScan Q12 HD: зубной имплант 10 мм (англ.)
