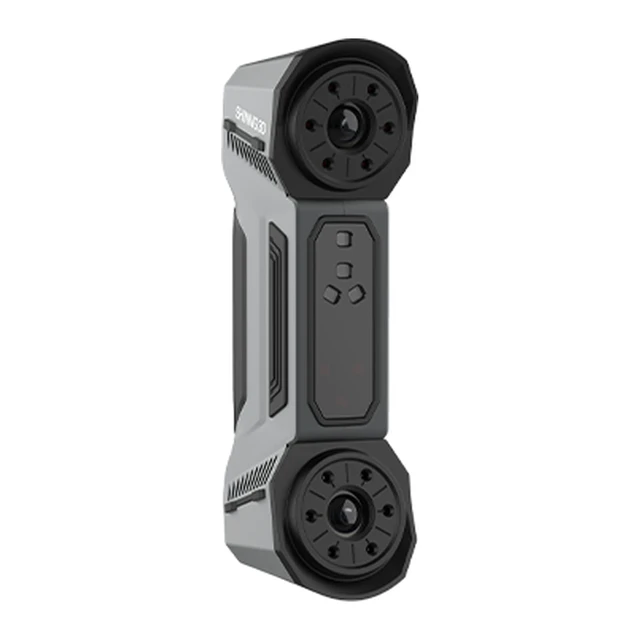

3D-сканер Shining 3D FreeScan Combo
Предзаказ
Артикул: 210025
Shining 3D FreeScan Combo - ручной 3D-сканер (синий лазер и ИК): точность 0,02 мм, вес 620 г, 26 линий. Для контроля качества и реверса.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Shining 3D FreeScan Combo - компактный метрологический 3D-сканер с двумя источниками света: синим лазером и инфракрасным VCSEL. Точность 0,02 мм, вес 620 г, корпус 193 × 63 × 53 мм.
Четыре режима закрывают разные детали: 26 лазерных линий для быстрой общей съёмки, 7 параллельных для мелких элементов, одна линия для глубоких отверстий и карманов, инфракрасный режим для быстрой съёмки без маркеров. Синий лазер уверенно снимает чёрные и блестящие поверхности, а угол камер подобран для узких мест и швов. Точность проверяют по VDI/VDE 2634 и ISO 10360 в лаборатории, аккредитованной по ISO/IEC 17025.
FreeScan Combo подходит автопроизводителям для кузова, моторного отсека и шасси, энергетике для турбин и буровых долот, транспортному машиностроению и учебным центрам: серия Combo - официальная модель WorldSkills в компетенции «Инженерный дизайн CAD». Беспроводные версии - FreeScan Combo Wireless и FreeScan Combo+ Wireless, другие - в разделе Промышленные 3D-сканеры.
Объёмная точность FreeScan Combo - 0,02 + 0,033 мм/м. Точность подтверждена по VDI/VDE 2634 часть 3 и ISO 10360 в лаборатории, аккредитованной по ISO/IEC 17025. Сертификаты - CE, FCC, RoHS, WEEE, KC, FDA, UKCA и TISAX, корпус защищён по IP50. Данные открываются в SHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro и BlueStar Mapping.
Shining 3D FreeScan Combo подходит для каркасов, кузовных деталей, оснастки и деталей двигателя. Лазерный режим выбирают для точных деталей с метками, а инфракрасный - для крупных объектов, когда метки клеить неудобно. Небольшой корпус проходит в моторный отсек и между узлами. Синий лазер снимает тёмные и блестящие поверхности без спрея, а одна линия достаёт до дна глубоких отверстий и карманов. Сканер весит 620 г, поэтому его удобно держать одной рукой.
Серия FreeScan Combo отмечена наградой Red Dot 2024, а Shining 3D более 20 лет разрабатывает 3D-сканеры. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Синий лазер и ИК-свет
- Точность 0,02 мм
- Вес 620 г
- 26, 7 и 1 лазерная линия
- ИК-режим без маркеров

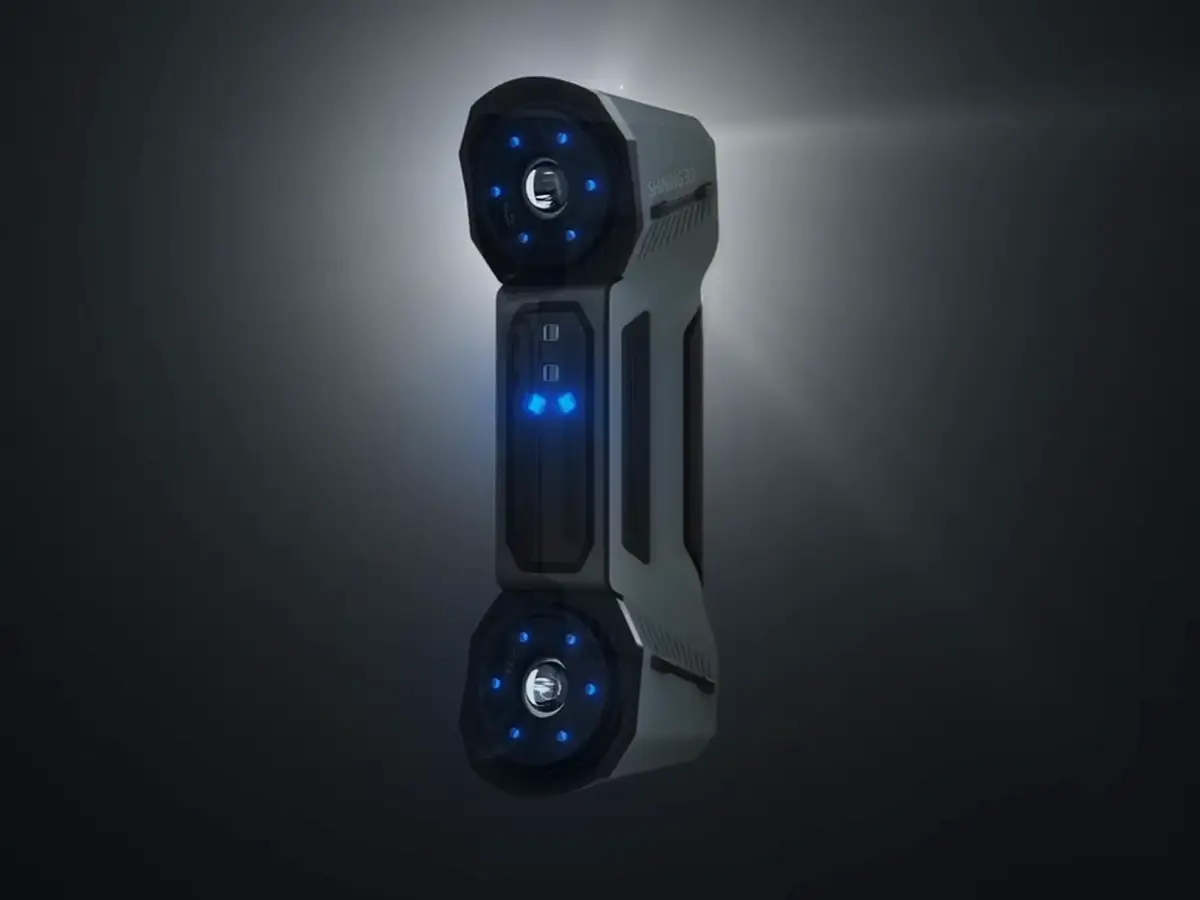

Компактный корпус 620 г
Сканер весит 620 г при размерах 193 × 63 × 53 мм и держится в одной руке. Угол камер подобран так, чтобы снимать в узких местах, швах и стыках.
01

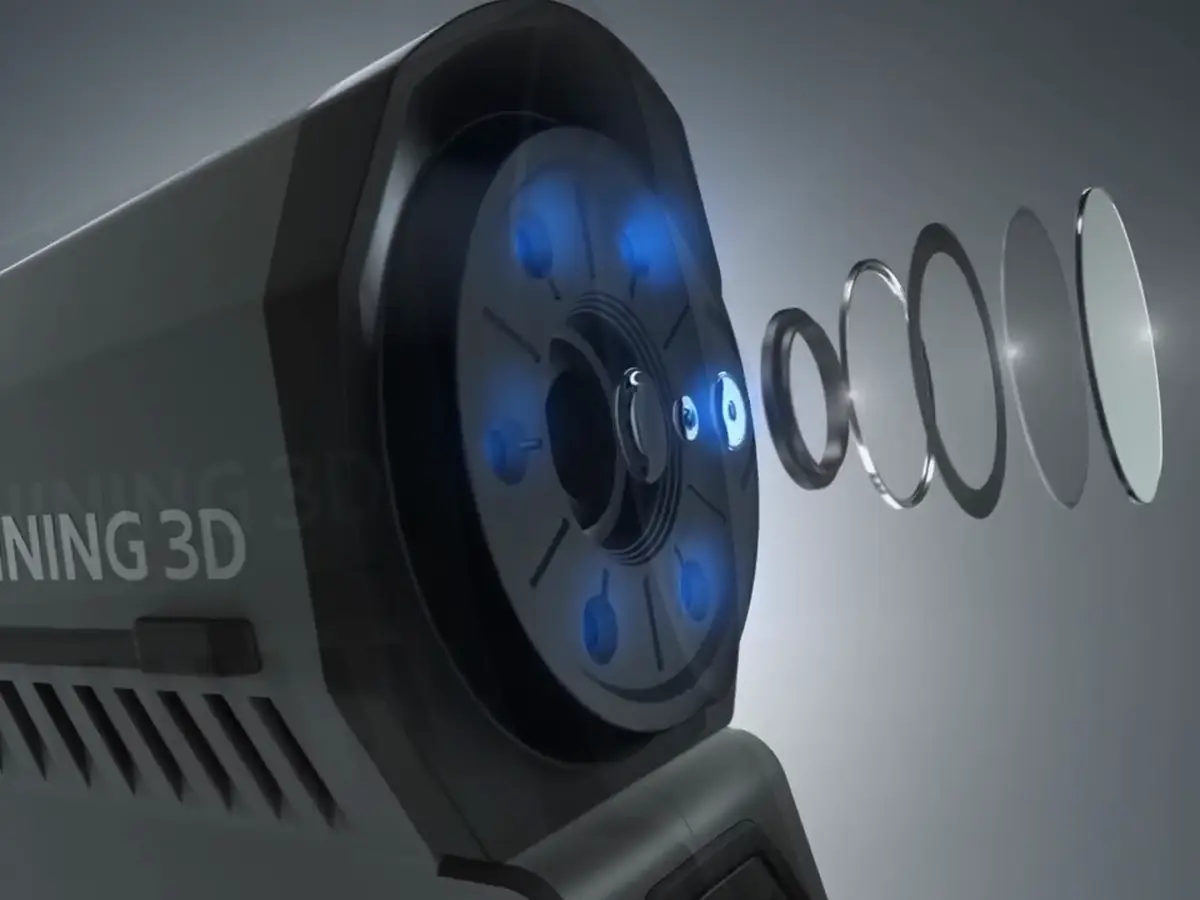

Два источника света
Синий лазер даёт метрологическую точность 0,02 мм и снимает тёмные и блестящие поверхности, инфракрасный VCSEL быстро снимает детали с выраженной формой без маркеров.
02

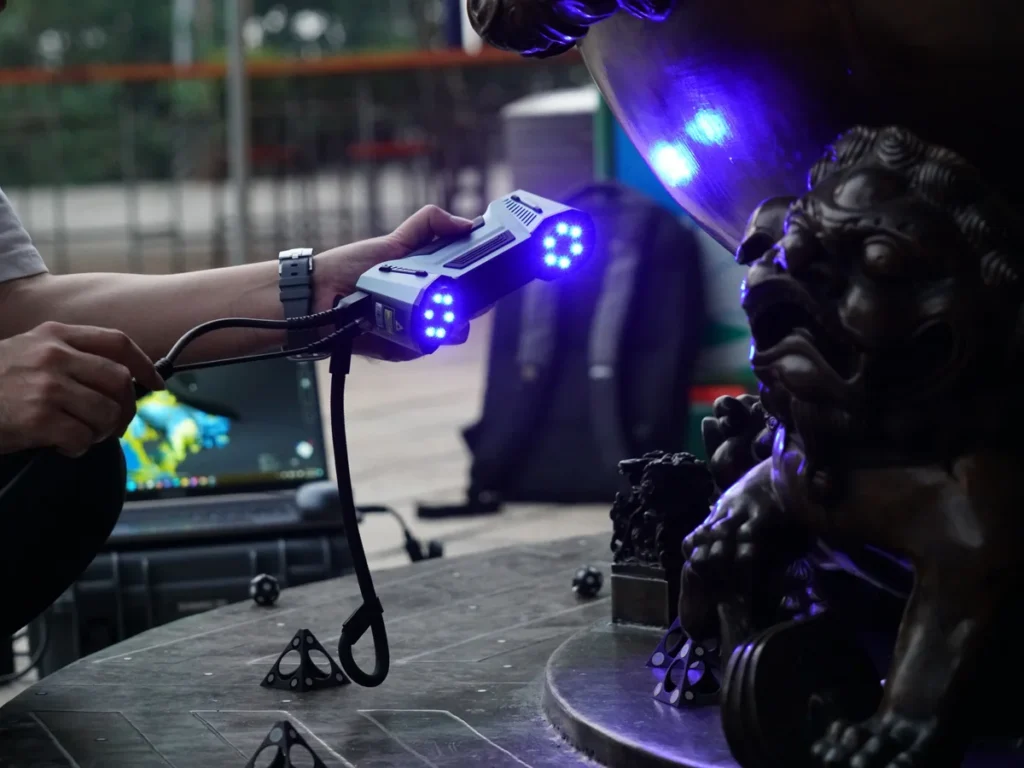

Тёмные и блестящие поверхности
Синий лазер мало зависит от окружающего света и цвета поверхности, поэтому чёрный металл, литьё и полированные детали снимаются без спрея и без потери данных.
03

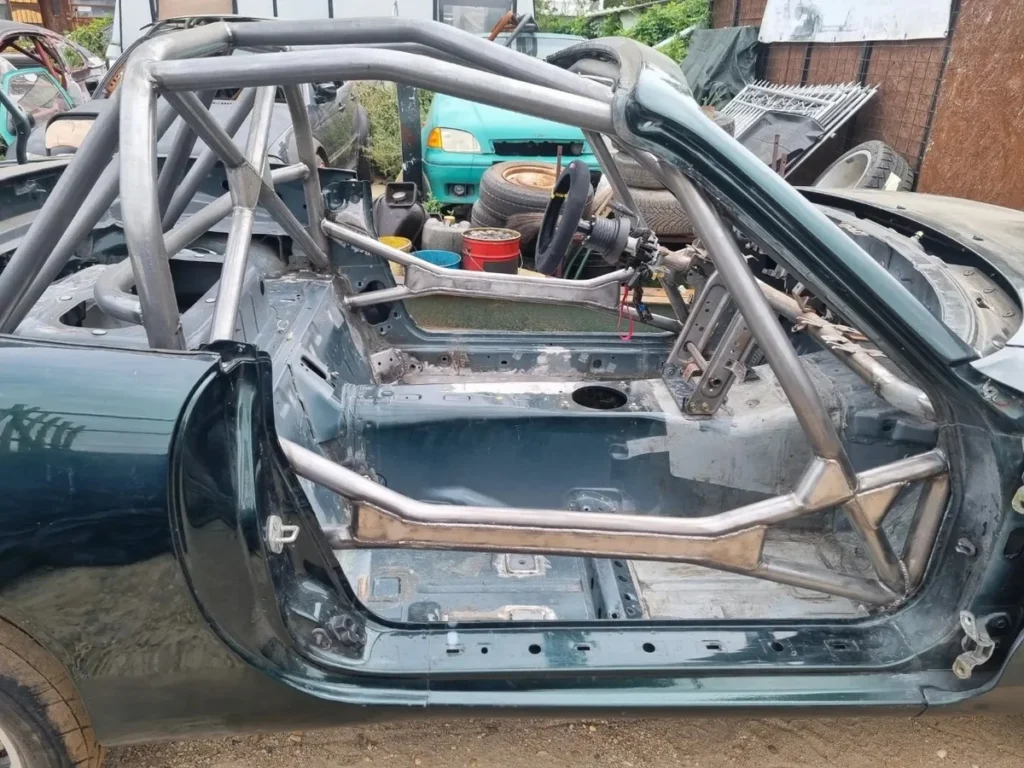

Каркасы и кузовные детали
Сканер снимает каркасы безопасности, кузовные панели и детали подвески. По скану проектируют новые детали точно по месту и проверяют геометрию.
04
Чемпионаты WorldSkills
Серия FreeScan Combo - официальная модель WorldSkills в компетенции «Инженерный дизайн CAD»: участники снимают детали и строят по ним точные цифровые модели.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Да. Инфракрасный режим быстро снимает детали с выраженной формой без маркеров на поверхности.
Да, синий лазер хорошо снимает тёмные и отражающие поверхности.
Нет, цветной камеры у FreeScan Combo нет.
Числом лазерных линий в режиме быстрой съёмки: у Combo 26 линий, у Combo+ 50.
При первом запуске и после 1-2 недель простоя, после сильной тряски при перевозке, при заметной потере точности или качества данных.
БрендShining 3D
Тип сканераРучной
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля образования, Для реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиний лазер и инфракрасный VCSEL
Режимы26 лазерных линий; 7 параллельных линий; 1 линия; инфракрасный режим
Точность0,02 мм
Объёмная точность0,02 + 0,033 мм/м
Вес620 г
Габариты193 × 63 × 53 мм
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TISAX
Подтверждение точностиVDI/VDE 2634 часть 3 и ISO 10360, лаборатория по ISO/IEC 17025
Совместимые программыSHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro, BlueStar Mapping
FreeScan Combo: метрология в одной руке (англ.)
FreeScan Combo: сканирование автомобиля (англ.)
FreeScan Combo: сканирование Cybertruck, Vision Miner (англ.)
