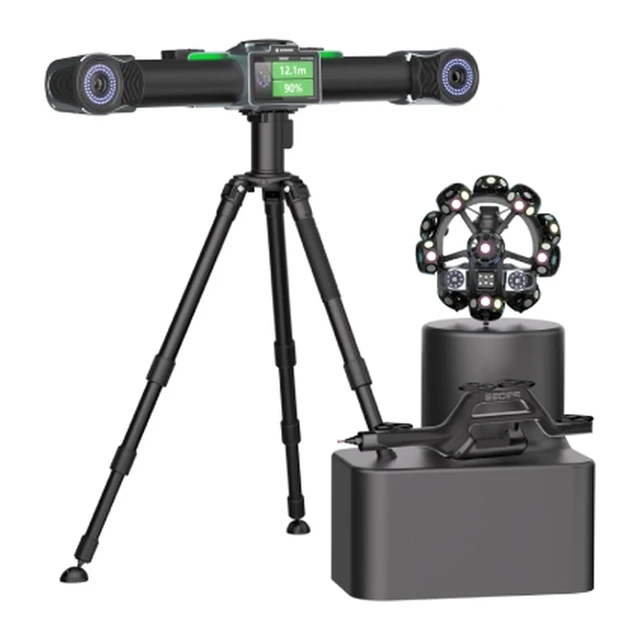

3D-сканер Scantech TrackScan GO-C
Предзаказ
Артикул: 210064
Scantech TrackScan GO-C - портативная оптическая система (трекер + сканер): три конфигурации, трекер до 2,8 м, точность до 0,020 мм.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Scantech TrackScan GO-C - портативная оптическая система 3D-сканирования, которая помещается в один кофр: лёгкий трекер, сканер весом 860 г и никакого роутера. Трекер ведёт сканер на расстоянии до 2,8 м, скорость - до 6 500 000 измерений в секунду.
Три конфигурации в одной системе: трекер со сканером снимают детали без маркеров, трекер сам по себе работает как ручной сканер широкого поля 2500 × 2000 мм, а сканер отдельно - как лёгкий ручной для узких мест и полостей. Всего 76 линий: 34 для быстрой съёмки, 7 параллельных, одна для отверстий и 34 у трекера. Цветная камера накладывает CAD-модель на деталь в дополненной реальности и записывает царапины и вмятины прямо на 3D-модель. Программа DefinSight-Inspect ведёт подсказками и сама собирает отчёт.
GO-C подходит для выездной инспекции, приёмки сборок, контроля сварных конструкций и труб. Версия с трекером до 3,5 м - Scantech TrackScan GO-E, система с дистанцией 6 м - TrackScan Sharp 49, другие - в разделе Промышленные 3D-сканеры.
Точность TrackScan GO-C в связке трекера и сканера - до 0,030 мм, объёмная - 0,064 мм, сферичность - 0,040 мм, плоскостность - 0,060 мм. Сканер отдельно даёт 0,020 мм и объёмную точность 0,015 + 0,035 мм/м, трекер отдельно - 0,075 мм и 0,072 + 0,012 мм/м с фотограмметрией. Разрешение - до 0,020 мм.
Рабочее расстояние сканера - 150-450 мм, до 650 мм в расширенном режиме, поле - 500 × 600 мм. Трекер в роли сканера работает на расстоянии 500-1500 мм, до 2500 мм, с полем 2500 × 2000 мм. Сканер весит 860 г, трекер - 1580 г без батарей, кофр - 660 × 499 × 329 мм: систему везут одним местом багажа. Подключение - по Wi-Fi 6 или USB-C, рабочая температура - от -10 до +40 °C. Scantech TrackScan GO-C работает в программе DefinSight-Inspect. Режимов четыре: 34 линии для быстрой съёмки, 7 параллельных для мелких элементов, одна линия для отверстий и 34 линии трекера для широкого поля. Роутер не нужен, поэтому систему разворачивают за несколько минут. Вся система помещается в один кофр, поэтому инженер возит её на объекты как обычный багаж, без отдельной доставки оборудования.
Scantech (Ханчжоу) выпускает промышленные 3D-сканеры SCANOLOGY с 2015 года, клиенты компании работают более чем в 70 странах. Описание модели у производителя - 3d-scantech.com. Подробнее - в каталоге 3D-сканеры Scantech. Если останутся вопросы, наши специалисты помогут.
- Всё в одном кофре
- Три конфигурации
- Трекер до 2,8 м
- До 6 500 000 измерений/с
- AR-наложение CAD
- Без кабелей и роутера

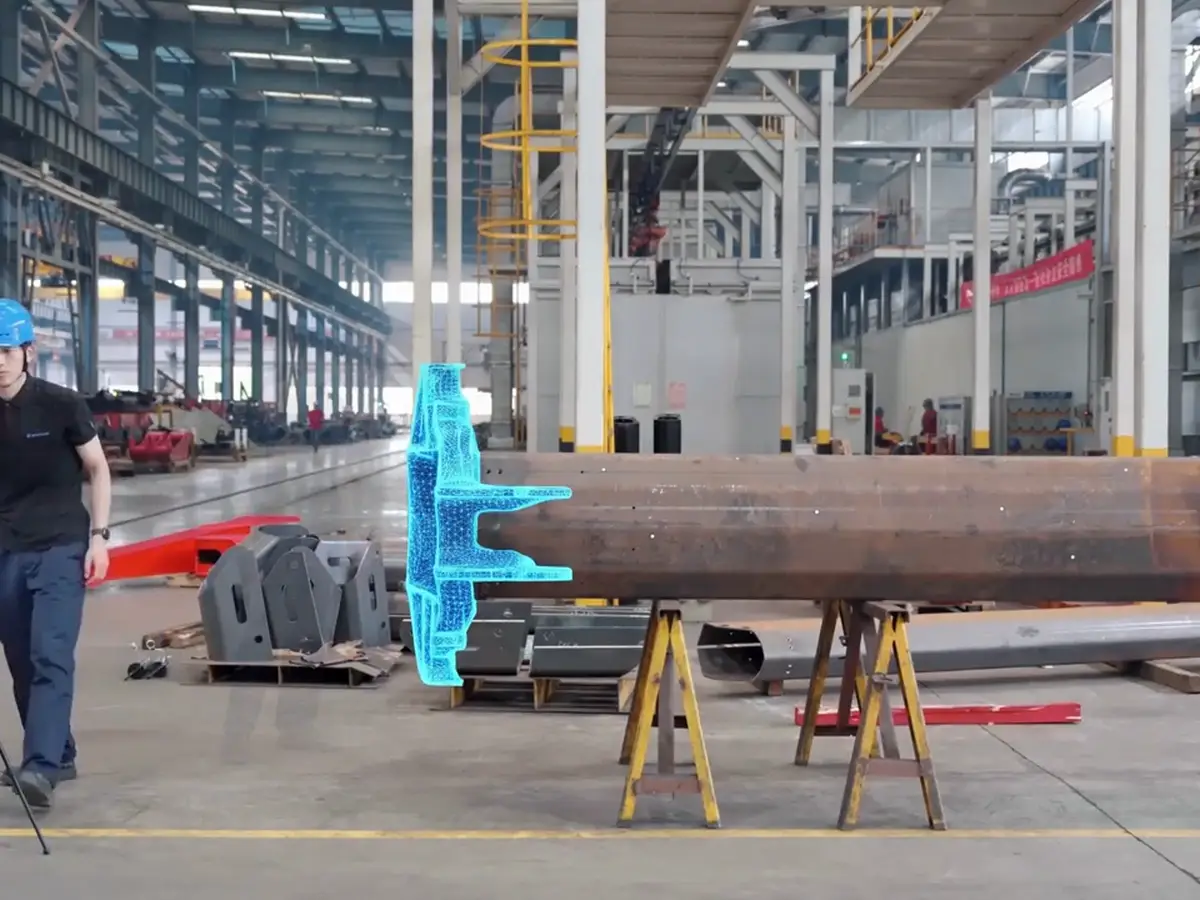

Три конфигурации
Трекер со сканером, трекер как ручной сканер широкого поля или сканер отдельно - одна система закрывает крупные, средние и мелкие детали.
01

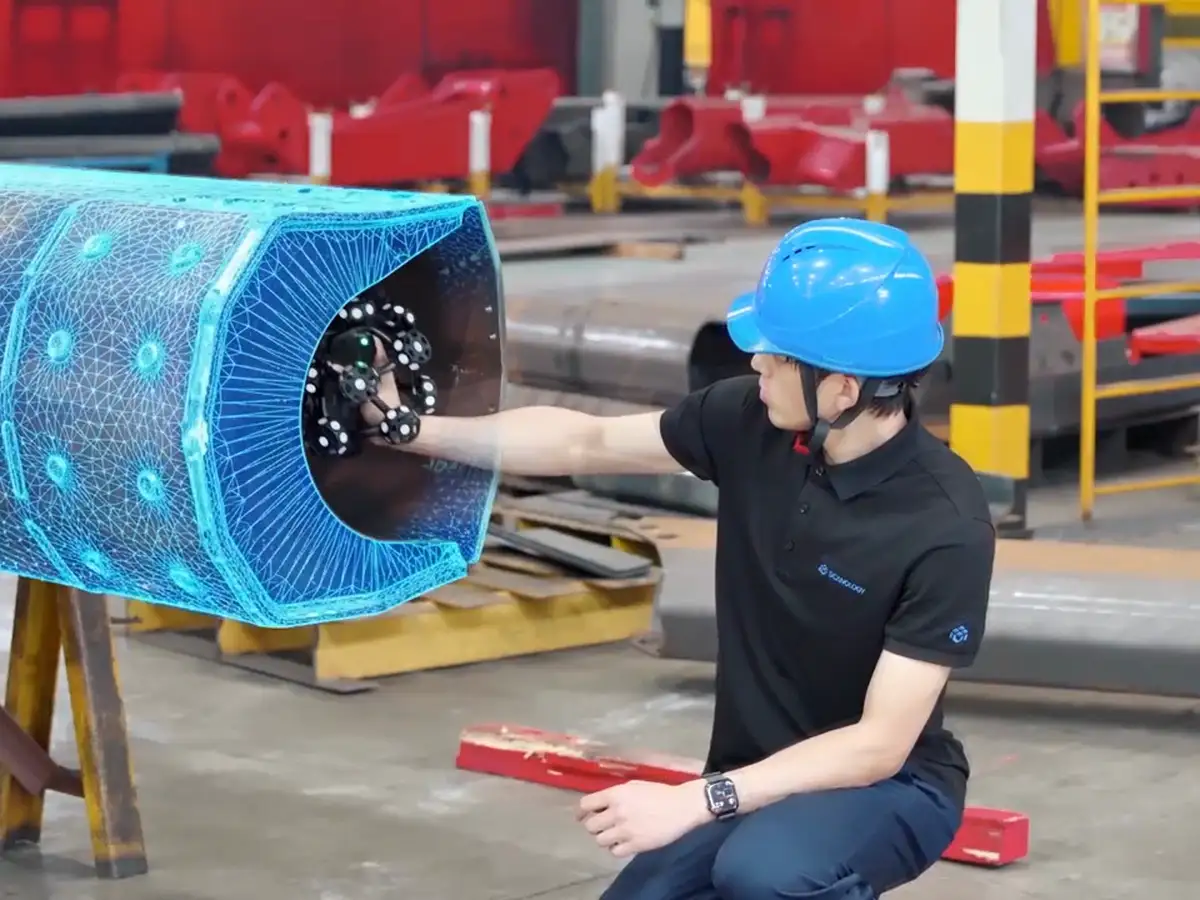

Полости и трубы
Лёгкий сканер весом 860 г заводят внутрь труб и полостей, а трекер следит за ним со стороны.
02

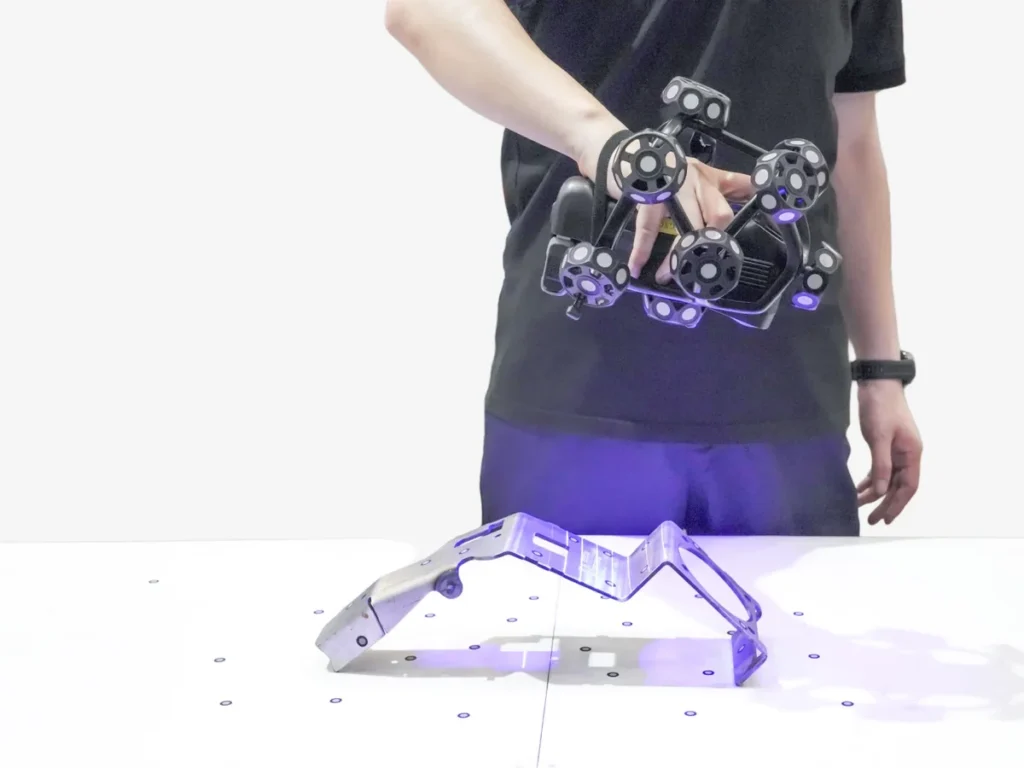

Сканер отдельно
Сканер с 34 линиями и точностью до 0,020 мм работает и без трекера - для небольших деталей и тесных мест.
03

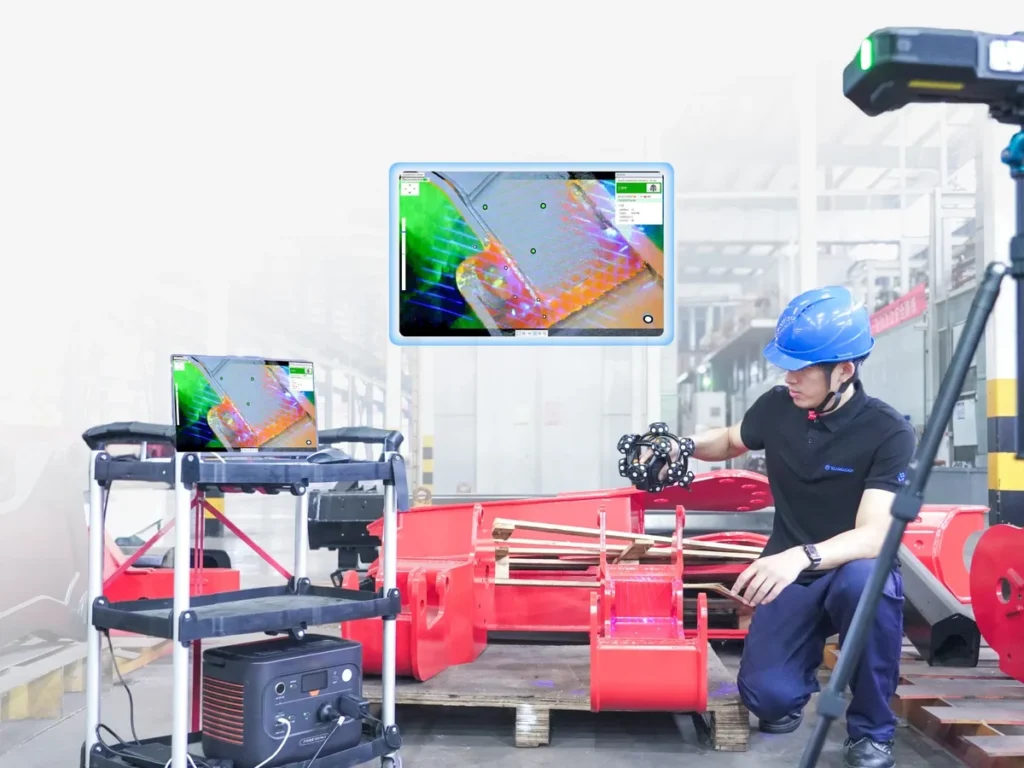

AR и отчёт
Цветная камера накладывает CAD-модель на деталь, показывает пропущенные и неверно собранные элементы, а программа формирует отчёт.
04

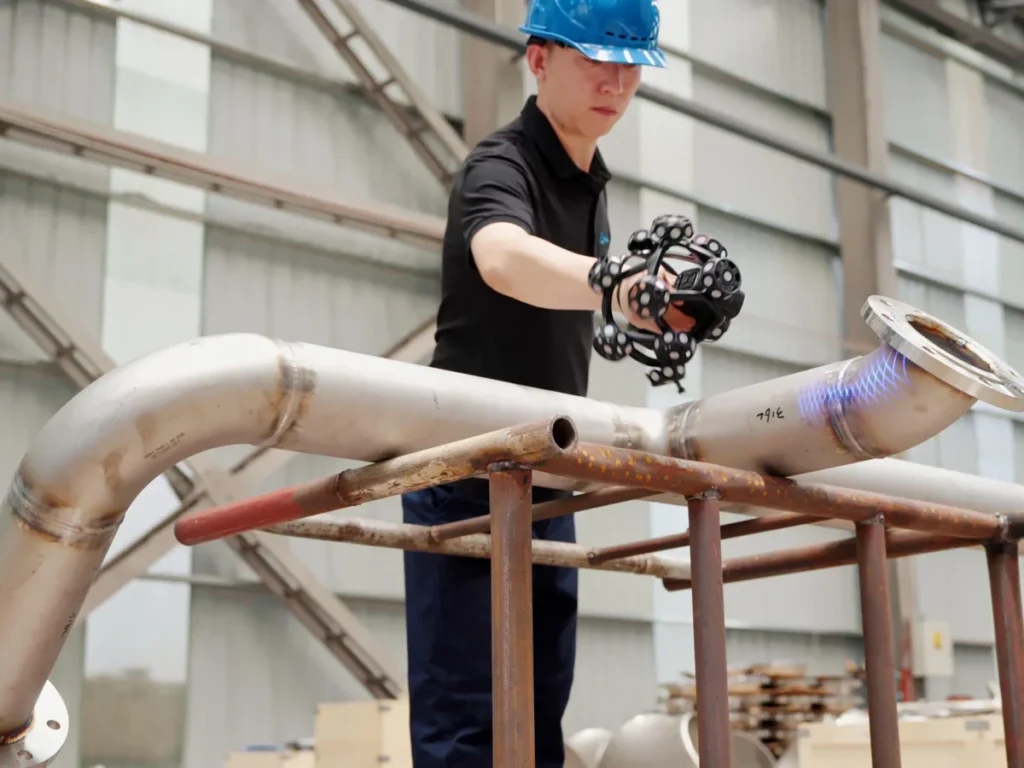

Выездная работа
Трекер, сканер и всё нужное помещаются в один кофр 660 × 499 × 329 мм - систему перевозит один человек.
05
Часто задаваемые вопросы
Метод построения® - официальный дилер Scantech в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У GO-C трекер ведёт сканер до 2,8 м, у GO-E - до 3,5 м; у GO-E выше объёмная точность в связке (0,060 против 0,064 мм).
В связке трекер + сканер - до 0,030 мм, сканер отдельно - до 0,020 мм, трекер отдельно - до 0,075 мм.
Нет, система работает без роутера и ретранслятора.
Для наложения CAD-модели на деталь в дополненной реальности и записи дефектов поверхности на 3D-модель.
Сканер - 860 г, трекер - 1580 г, без батарей.
БрендScantech
Тип сканераТрекер
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияДа
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Тип системыпортативная оптическая система 3D-сканирования (трекер + сканер)
Режимы34 линии (быстрый), 7 параллельных, 1 для отверстий, 34 линии трекера (широкое поле)
Дистанция отслеживания≤ 2800 мм
Точность≤ 0,030 мм в связке, 0,020 мм сканер, 0,075 мм трекер
Объёмная точность0,064 мм в связке; сканер 0,015 + 0,035 мм/м; трекер 0,072 + 0,012 мм/м
Сферичность / плоскостность0,040 / 0,060 мм
Скорость≤ 6 500 000 измерений/с
Полесканер 500 × 600 мм, трекер 2500 × 2000 мм
Рабочее расстояниесканер 150-450 мм (≤ 650), трекер 500-1500 мм (≤ 2500)
Разрешение≤ 0,020 мм
Вессканер 860 г, трекер 1580 г (без батарей)
Кофр660 × 499 × 329 мм
ПодключениеWi-Fi 6, USB-C
Рабочая температураот -10 до +40 °C
ПрограммаDefinSight-Inspect
