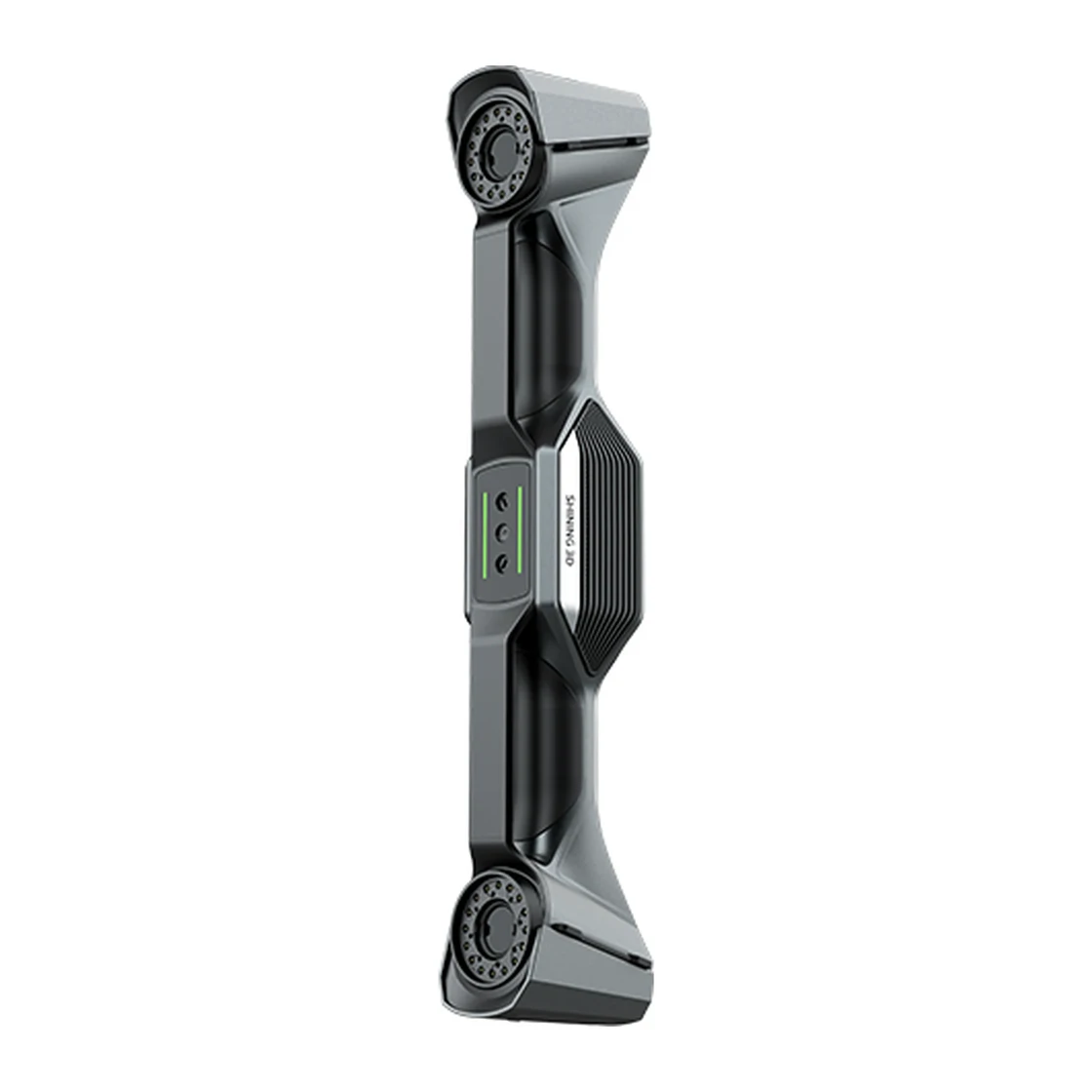

3D-сканер Shining 3D FreeScan UE Nova
Предзаказ
Артикул: 210026
Shining 3D FreeScan UE Nova - 3D-сканер: поле 2,6 × 2,2 м, до 2,6 м от детали, без кабелей. Для крупной техники и энергетики.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
3D-сканер Shining 3D FreeScan UE Nova - беспроводной метрологический сканер для лазерного сканирования крупных объектов с полем зрения 2,6 × 2,2 м и расстоянием съёмки до 2,6 м. Скорость до 4 600 000 точек в секунду, вес 1,6 кг.
Три рабочих диапазона подстраивают поле под задачу: ближний 300-800 мм для деталей в тесных местах, стандартный 600-1500 мм и дальний 1200-2600 мм для очень крупных объектов. Встроенные модули беспроводной связи и вычислений передают и обрабатывают данные без кабелей, аккумуляторы меняются на ходу. Видеофотограмметрия VPG с калибровочной линейкой даёт объёмную точность 0,072 + 0,012 мм/м, а синий лазер снимает тёмные и блестящие поверхности.
UE Nova подходит для контроля и ремонта строительной техники и транспорта, турбин и трубопроводов, отверстий в листовом металле автомобилей, работы на улице: в комплекте светофильтры для объективов. Сканер можно использовать в системе трекинга FreeScan Trak Nova, ручная модель для деталей поменьше - FreeScan UE Pro2, другие - в разделе Лазерные 3D-сканеры.
Точность FreeScan UE Nova - 0,072 мм, с видеофотограмметрией VPG объёмная точность - 0,072 + 0,012 мм/м. Шаг точек - от 0,5 до 10 мм, глубина резкости - 2300 мм в диапазоне от 300 до 2600 мм. Подключение - беспроводное или по оптоволоконному кабелю. Сертификаты - CE, FCC, RoHS, WEEE, KC, FDA, UKCA, TELEC и TISAX, корпус защищён по IP50.
Точность подтверждена по VDI/VDE 2634 часть 3 и ISO 10360 в лаборатории, аккредитованной по ISO/IEC 17025. Данные открываются в SHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro и BlueStar Mapping. Shining 3D FreeScan UE Nova подходит для лодок, вагонов, ковшей и крупных конструкций, где важнее охват, чем точность в сотые доли миллиметра. Три рабочих диапазона подстраивают поле под задачу, а синий лазер снимает сложные поверхности без матирующего спрея. Сканер весит 1,6 кг. Ближний диапазон 300-800 мм подходит для деталей в тесных местах.
Shining 3D получила больше 300 патентов, в разработке компании заняты больше 500 инженеров. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Поле до 2,6 × 2,2 м
- Расстояние съёмки до 2,6 м
- Беспроводной, сменные аккумуляторы
- Фотограмметрия VPG
- Три рабочих диапазона

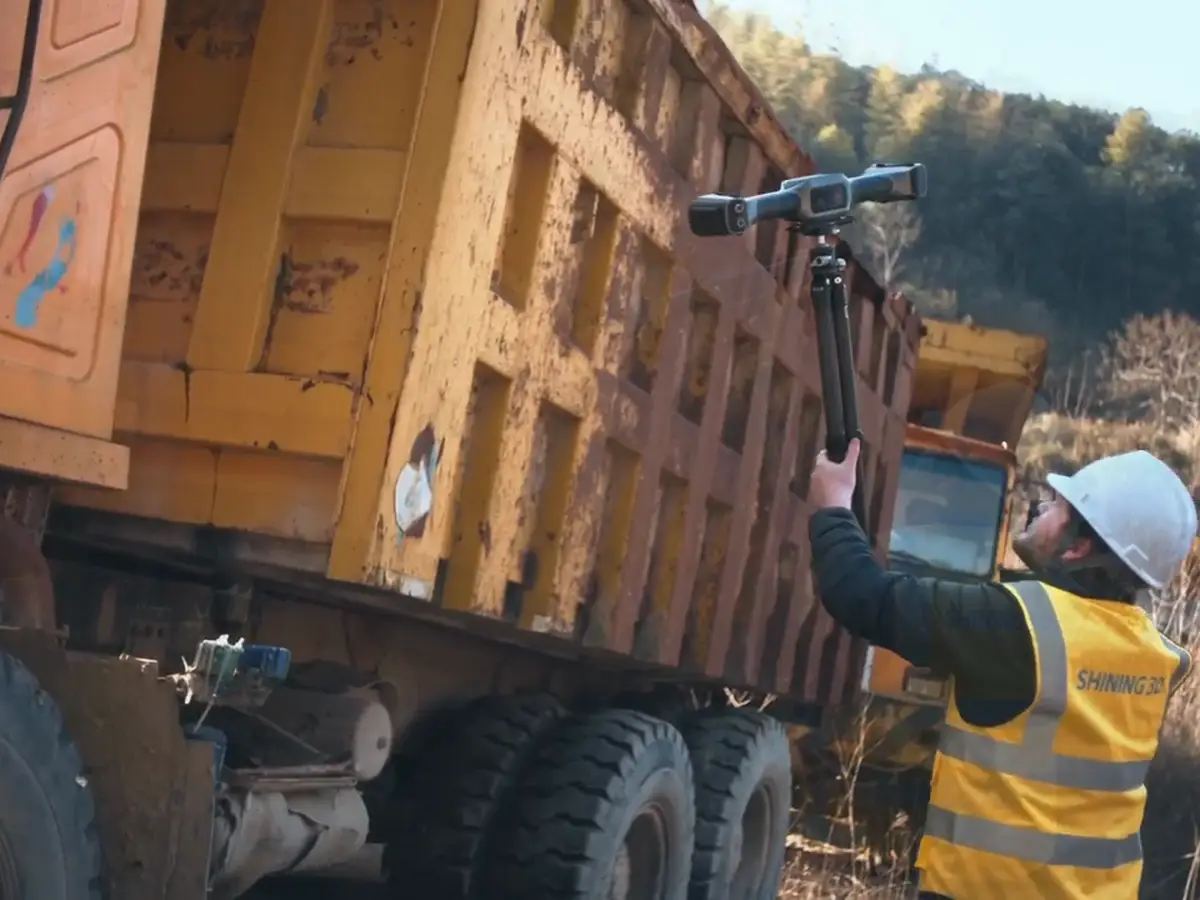

Поле 2,6 × 2,2 м
Большое поле и расстояние съёмки до 2,6 м позволяют снять кузов самосвала или крупную раму за несколько проходов. Время на крупные объекты сокращается в разы по сравнению с обычным ручным сканером.
01

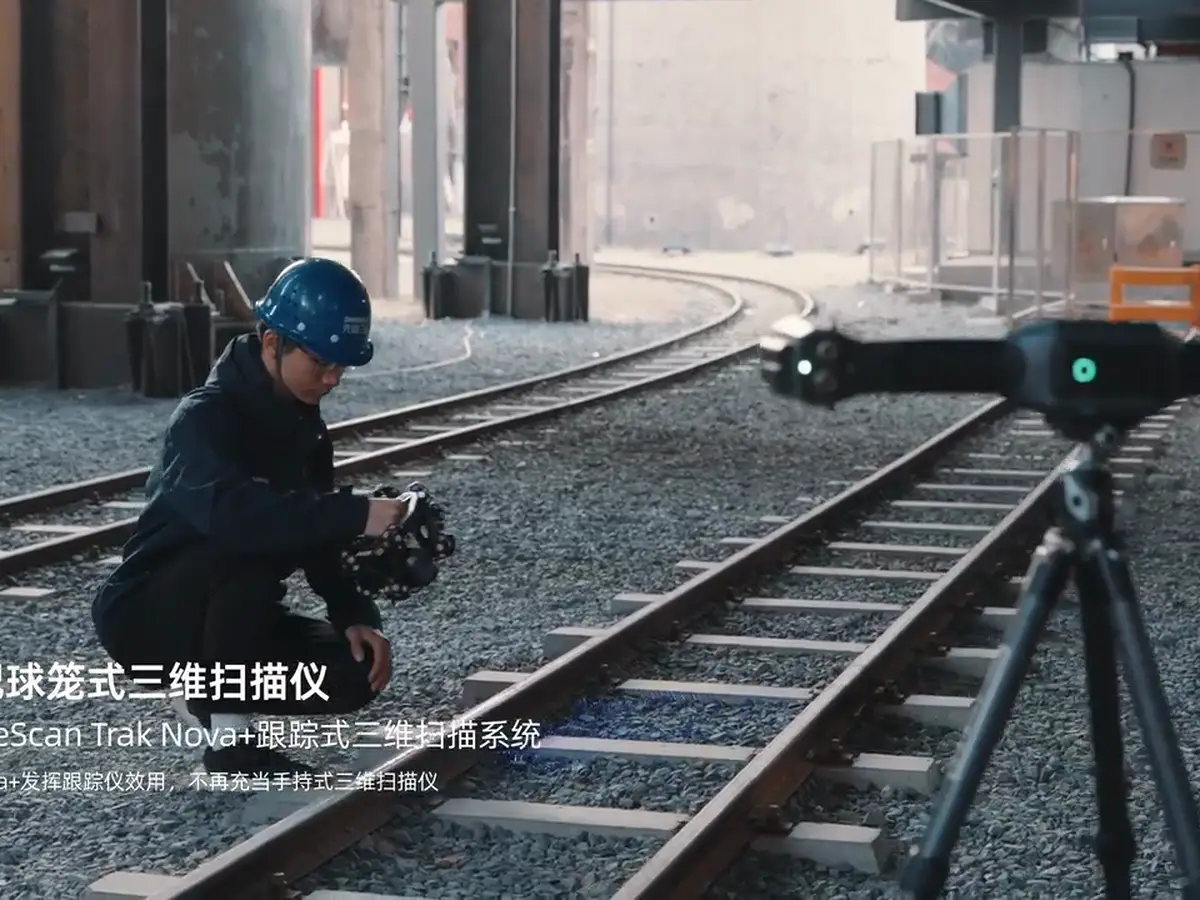

Без кабелей на объекте
Встроенные модули беспроводной связи и вычислений передают данные без кабелей, аккумуляторы меняются без остановки. Сканер поднимают на лестницу к двигателю самолёта или обходят крупную технику свободно.
02

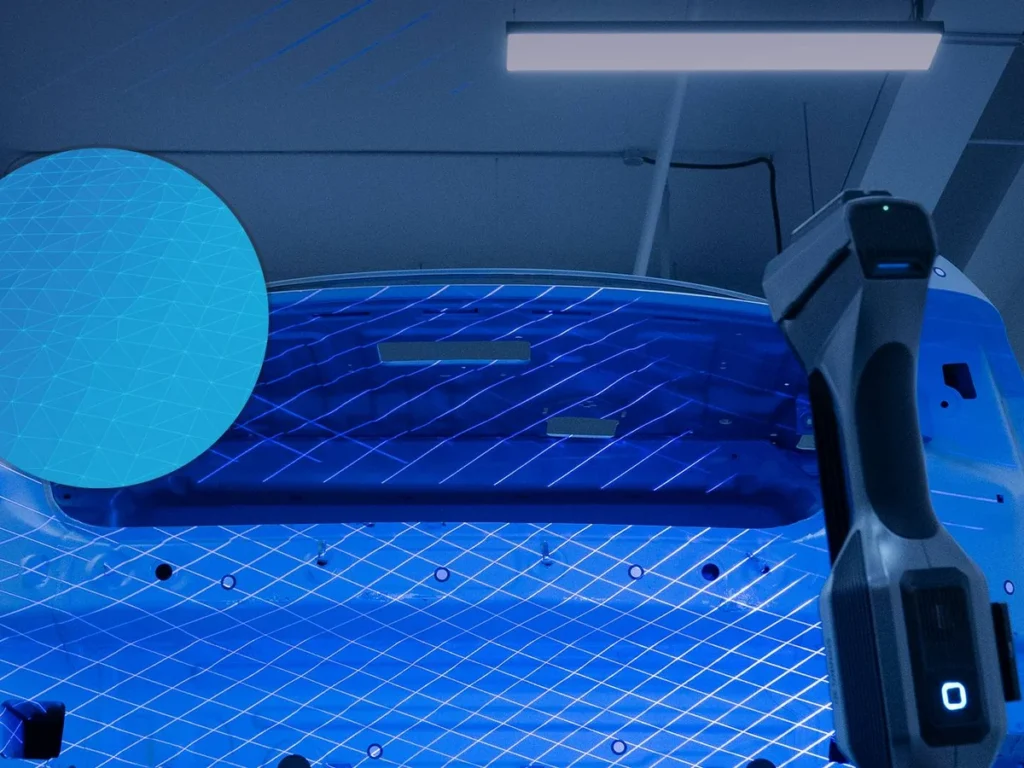

Синий лазер на сложных поверхностях
Синий лазер мало зависит от окружающего света и цвета поверхности: тёмные и блестящие детали снимаются полностью, в цеху и на улице.
03

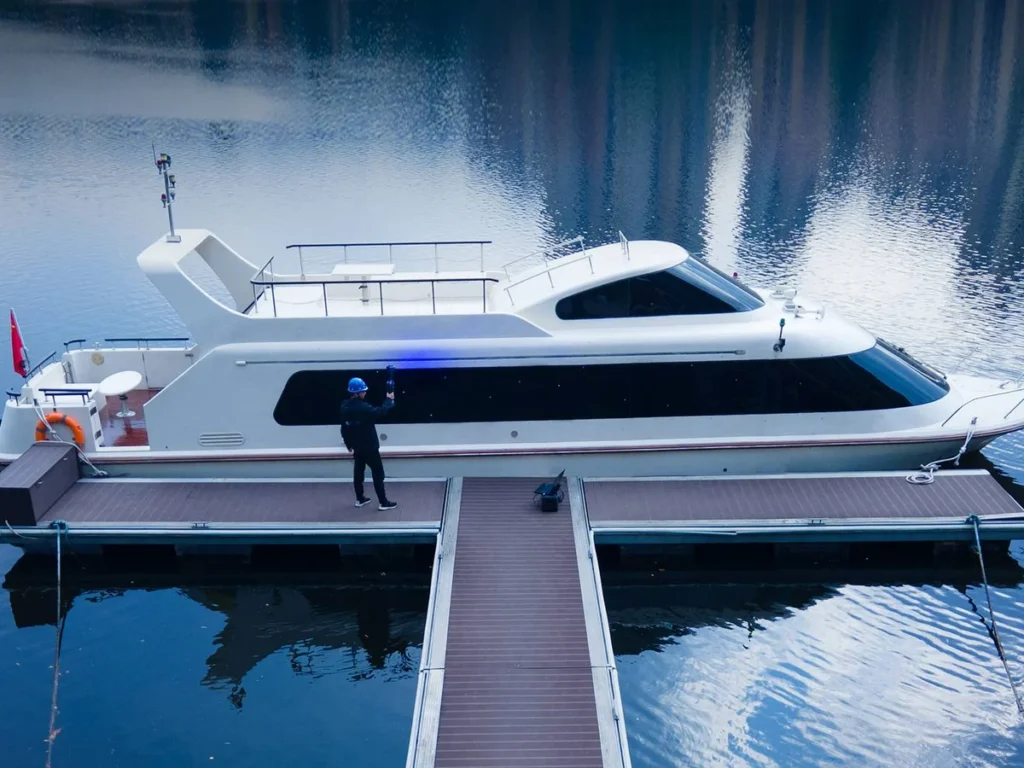

Лодки и крупные конструкции
Сканер снимает корпуса лодок, рамы и металлоконструкции прямо на месте. Для работы на улице в комплекте светофильтры для объективов.
04
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Да. В программе три рабочих диапазона: ближний 300-800 мм, стандартный 600-1500 мм и дальний 1200-2600 мм.
Да, сканер рассчитан на работу на улице, в комплекте светофильтры для объективов.
Нет, пропускная способность в обоих режимах одинаковая.
Точность 0,072 мм, объёмная с фотограмметрией VPG - 0,072 + 0,012 мм/м. Приёмку проводят по VDI/VDE 2634 часть 3 и ISO 10360.
Предел зависит от мощности компьютера. Для очень крупных объектов создают несколько проектов и объединяют их.
БрендShining 3D
Тип сканераРучной
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияВстроенная
Беспроводная работаДа
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированиясиние лазерные линии
Точность0,072 мм
Объёмная точность с VPG0,072 + 0,012 мм/м
Шаг точек0,5-10 мм
Скорость сканирования4 600 000 точек/с
Поле зрения≤ 2600 × 2200 мм
Глубина резкости2300 мм (300-2600 мм)
Рабочие диапазоныближний 300-800 мм; стандартный 600-1500 мм; дальний 1200-2600 мм
Подключениебеспроводное и по оптоволоконному кабелю
Вес1,6 кг
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Подтверждение точностиVDI/VDE 2634 часть 3 и ISO 10360, лаборатория по ISO/IEC 17025
Совместимые программыSHINING3D Inspect, PolyWorks, Geomagic Control X, Geomagic Design X, EXModel Pro, BlueStar Mapping
- 3D-сканер FreeScan UE Nova
- Светофильтры для объективов
Состав поставки уточняется в коммерческом предложении
