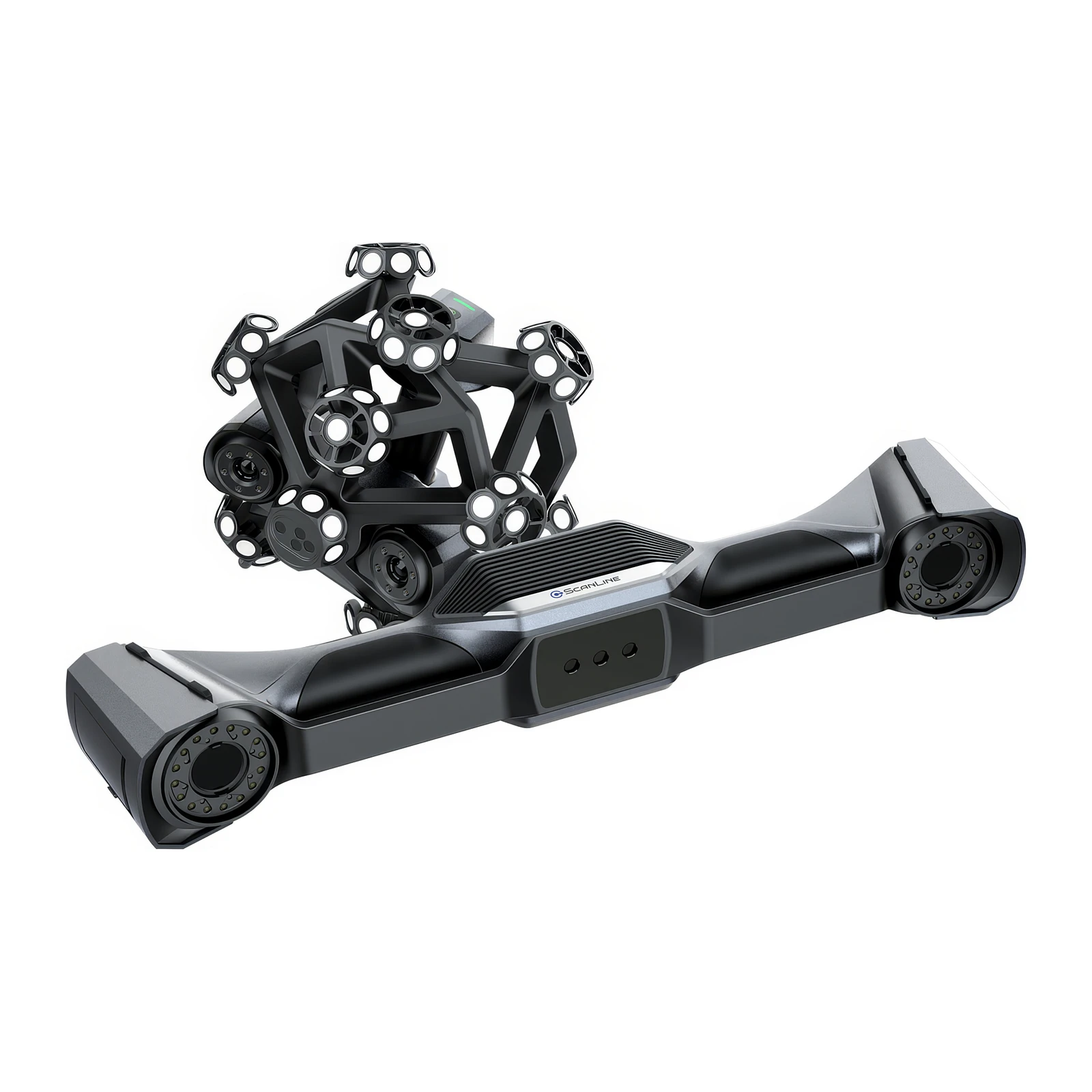

3D-сканер ScanLine TrackerScan ProNova+

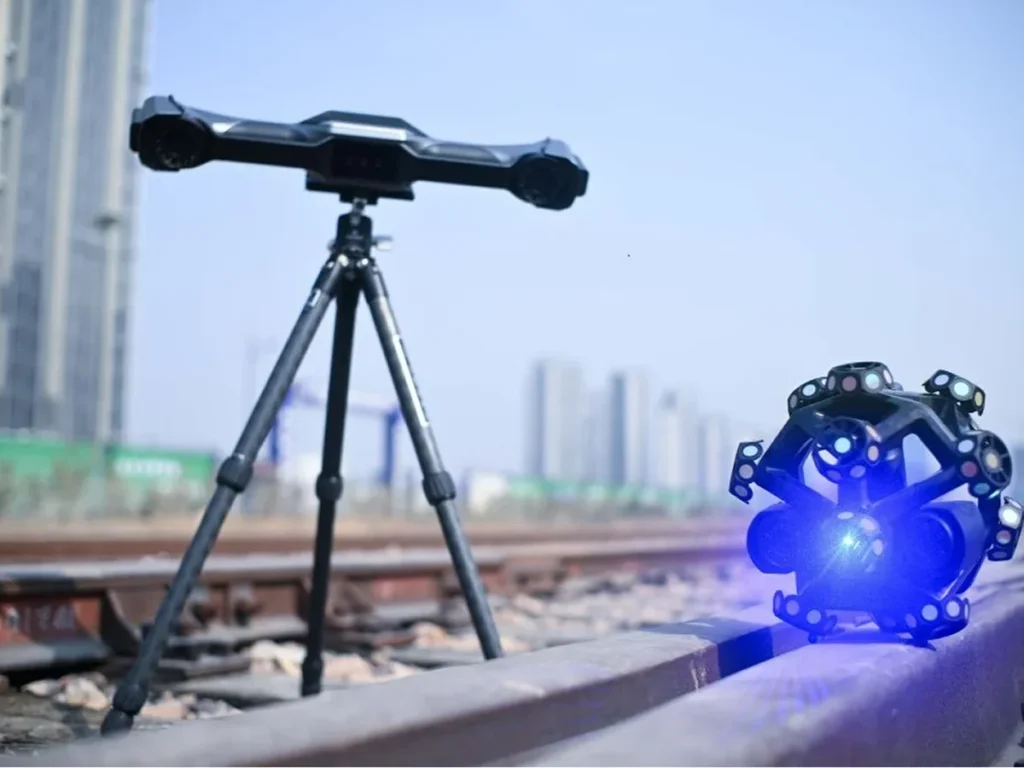

ScanLine TrackerScan ProNova+ - беспроводная оптическая координатно-измерительная система в Госреестре средств измерений РФ, усиленная версия ProNova. Трекер-сканер TE ProNova+ снимает до 7 600 000 точек в секунду 62 перекрёстными лазерными линиями, ручной сканер UE ProNova+ - до 6 140 000 точек в секунду с полем зрения до 2,6 × 2,2 м. Точность 0,014 мм.

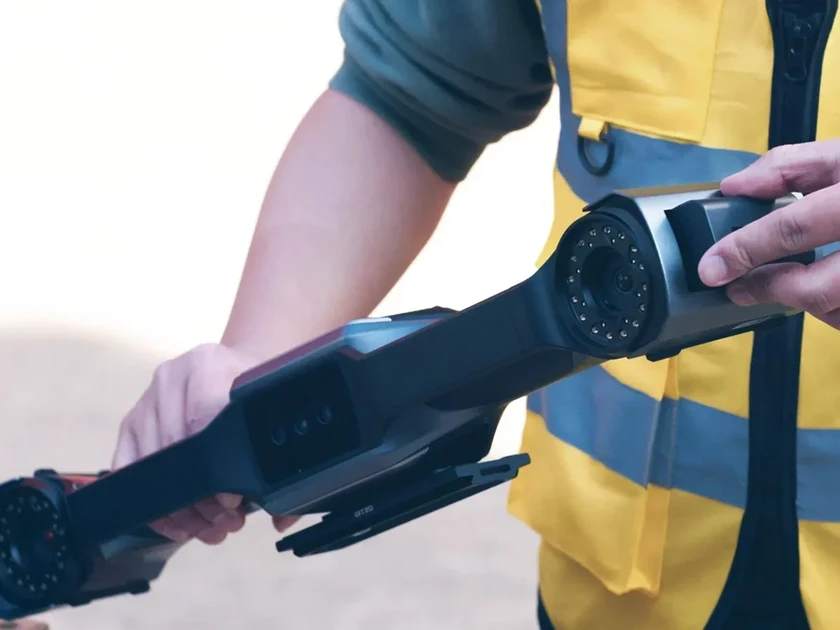

Трекер отслеживает сканер в реальном времени, поэтому деталь снимают без маркеров. Для мелких элементов в TE ProNova+ есть режим из 25 параллельных линий, для глубоких полостей - одна линия. Видеофотограмметрия обходится без кодированных меток и держит объёмную точность 0,051 мм на 12 м³. Данные широкого сканера и трекера программа собирает в одну модель, беспроводные модули и сменные батареи избавляют от кабелей.

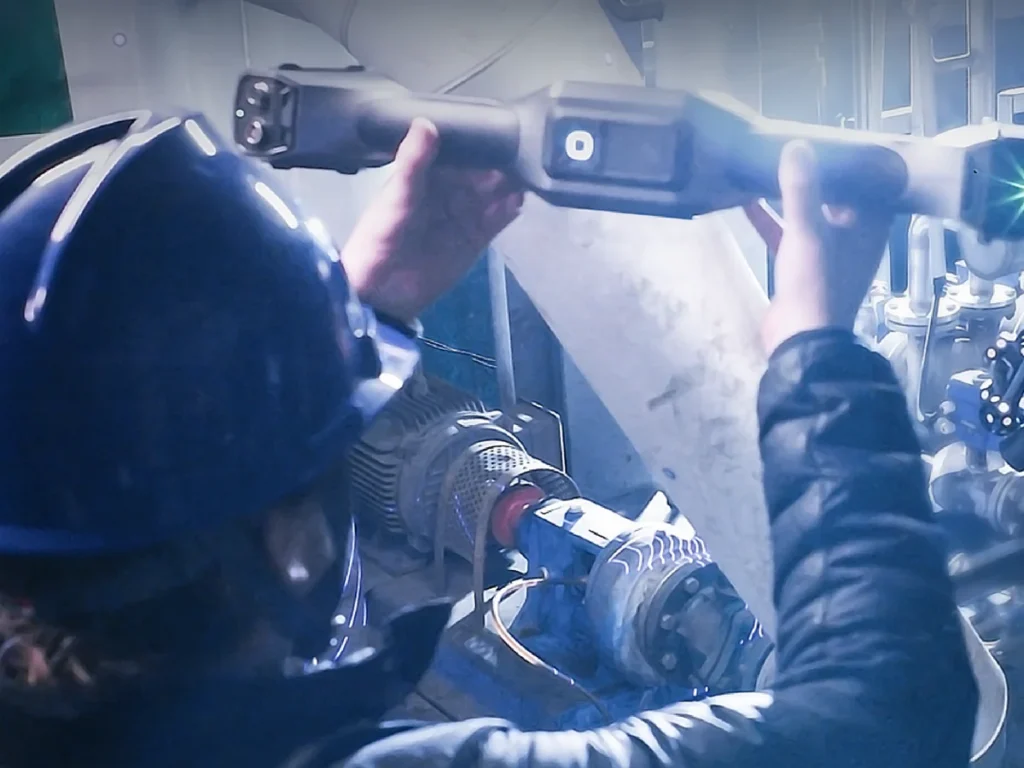

ProNova+ выбирают для контроля крупной техники, вагонов, авиационных узлов, турбин и кузовов, когда важна скорость съёмки. Базовая версия с 50 линиями - TrackerScan ProNova, сканер отдельно - EasyScan UE ProNova+, другие решения - в разделе Промышленные 3D-сканеры.

Точность TE ProNova+ - 0,014 мм, ручного сканера UE ProNova+ - 0,06 мм. С фотограмметрией объёмная точность составляет 0,043 + 0,012 мм/м у TE ProNova+ и 0,06 + 0,012 мм/м у UE ProNova+. Разрешение - от 0,01 до 10 мм у трекер-сканера и от 0,5 до 10 мм у широкого сканера. Лазерных режимов три: 62 линии, 25 линий и одна линия.

TE ProNova+ весит 1,2 кг, UE ProNova+ - 1,6 кг, поэтому оператор работает без усталости даже на долгой съёмке. Подключение - беспроводное или проводное по оптоволокну, рабочая температура - от -10 до +45 °C, сертификат - EAC. ScanLine TrackerScan ProNova+ внесена в Госреестр, и результаты измерений можно использовать в протоколах контроля.

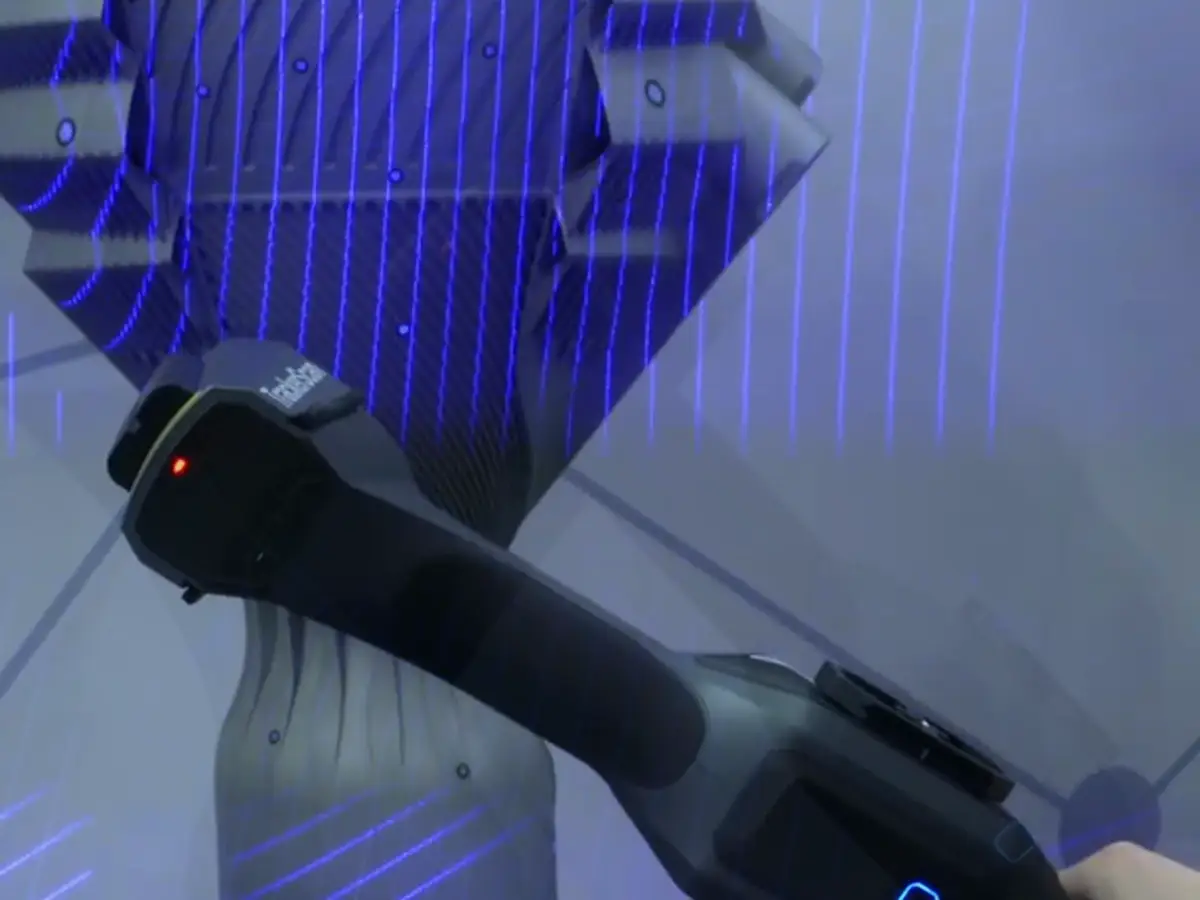

По сравнению с базовой ProNova у версии больше линий и выше скорость: 7 600 000 точек в секунду вместо 6 140 000 у трекер-сканера. Это сокращает время съёмки крупных деталей, а режим 25 параллельных линий даёт более плотные данные на кромках, пазах и мелких элементах. Широкий сканер с полем до 2,6 × 2,2 м быстро снимает общую форму, а трекер-сканер добирает подробности. Программа объединяет данные обоих сканеров в один набор без ручной сшивки.

ScanLine выпускает метрологические, профессиональные и персональные 3D-сканеры, показывает их на выставках «Металлообработка» в Москве и ИННОПРОМ в Екатеринбурге. Описание модели у производителя - 3dscanline.ru. Подробнее - в каталоге 3D-сканеры ScanLine. Если останутся вопросы, наши специалисты помогут.
