3D-сканер ScanLine TrackerScan ProNova

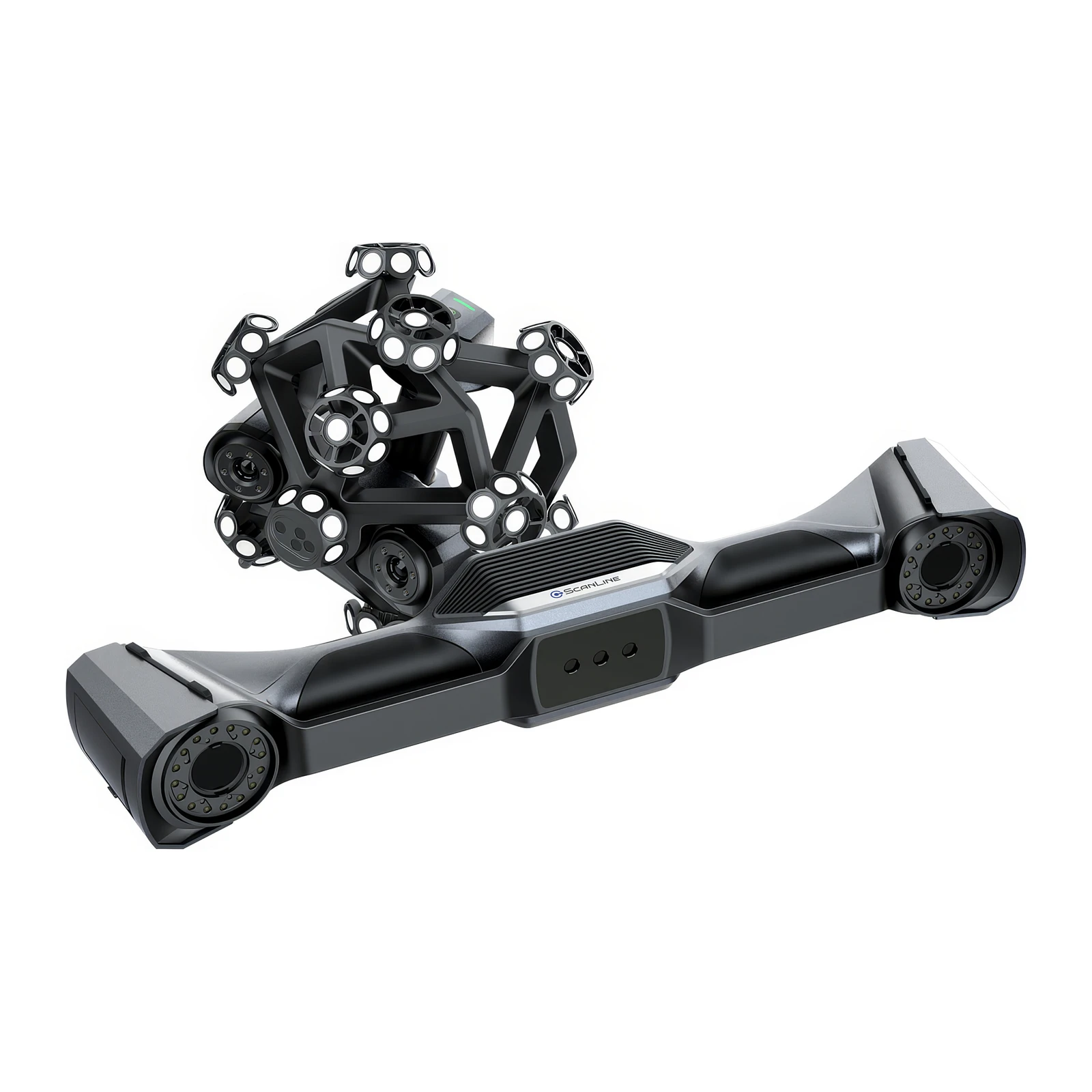

ScanLine TrackerScan ProNova - беспроводная оптическая координатно-измерительная система, внесённая в Госреестр средств измерений РФ. В ней три инструмента: портативный трекер-сканер TE ProNova, ручной лазерный сканер UE ProNova с полем зрения до 2,6 × 2,2 м и модуль видеофотограмметрии. Точность 0,014 мм, объёмная точность 0,051 мм на 12 м³.

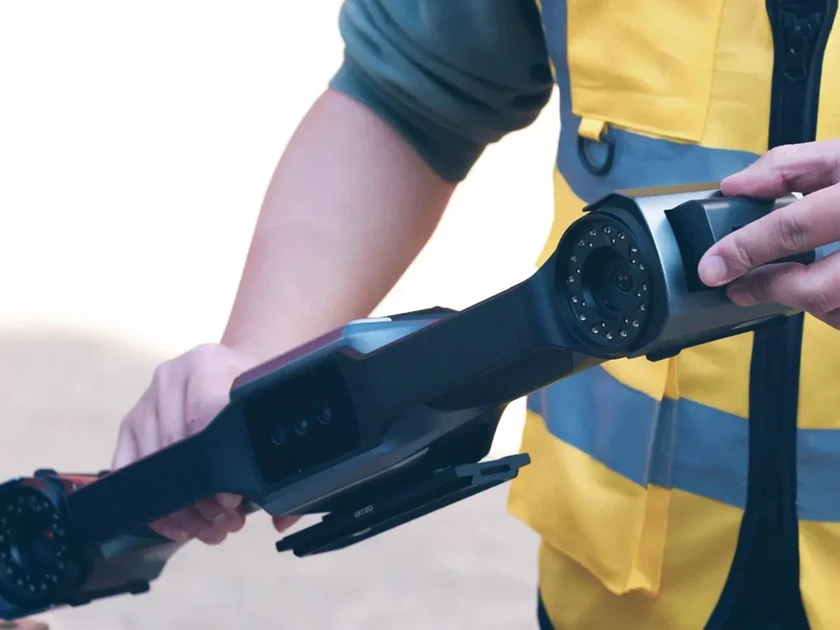

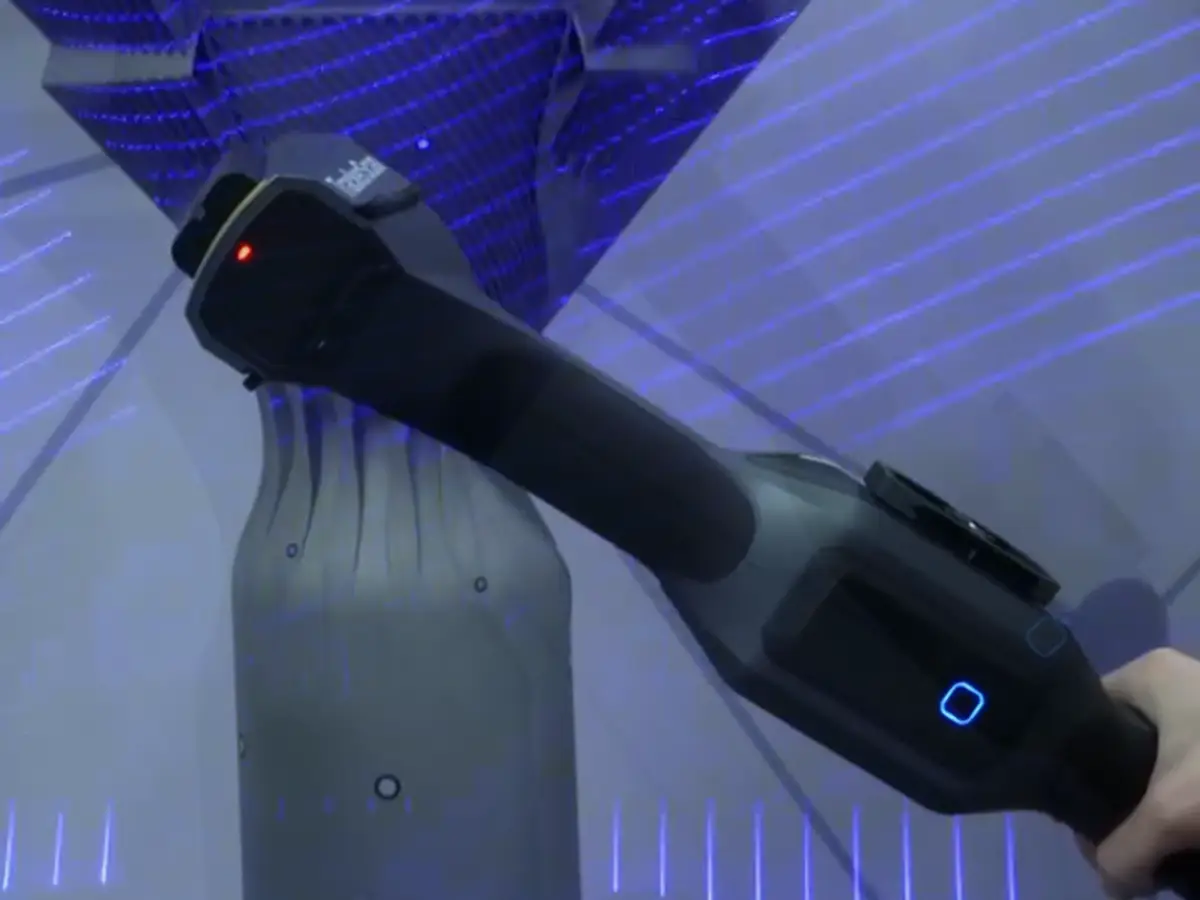

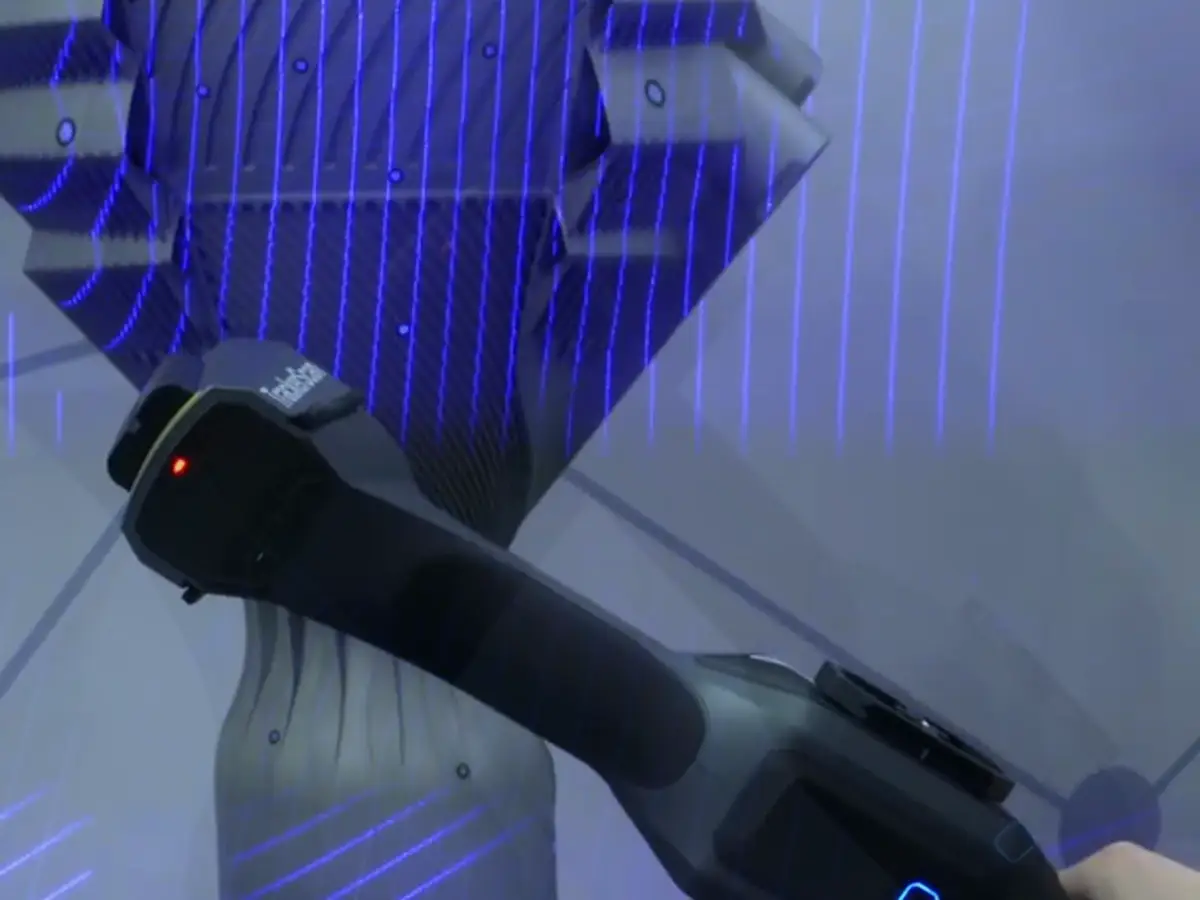

Трекер в реальном времени отслеживает сканер, поэтому мелкие элементы снимают без маркеров. Широкий сканер с 50 лазерными линиями быстро захватывает общую форму, трекер детализирует отдельные зоны, а программа объединяет всё в один набор данных. Видеофотограмметрия обходится без наклейки кодированных меток. Беспроводные модули и съёмные батареи позволяют работать без кабелей и менять питание без остановки.

Система подходит для строительной техники, железнодорожного транспорта, гражданской авиации, энергетики и ветроэнергетики, а также для автомобильных деталей и реставрации. Версия со 62 лазерными линиями - TrackerScan ProNova+, сканер отдельно - EasyScan UE ProNova, другие решения - в разделе Промышленные 3D-сканеры.

Точность TE ProNova - 0,014 мм, ручного сканера UE ProNova - 0,06 мм. С фотограмметрией объёмная точность составляет 0,043 + 0,012 мм/м у TE ProNova и 0,06 + 0,012 мм/м у UE ProNova. Скорость - 6 140 000 и 4 600 000 точек в секунду, разрешение - от 0,01 мм у трекер-сканера и от 0,5 мм у широкого сканера.

Глубина резкости зависит от режима: у сканера TE ProNova - 380 мм в диапазоне 170-550 мм, у трекера - 2700 мм в диапазоне 800-3500 мм, у UE ProNova - 2300 мм в диапазоне 300-2600 мм. Поэтому широкий сканер держат далеко от поверхности и быстро снимают общую форму, а трекер-сканер работает ближе и прорабатывает мелочи. Лазерных режимов три: 50 линий, 7 линий и одна линия.

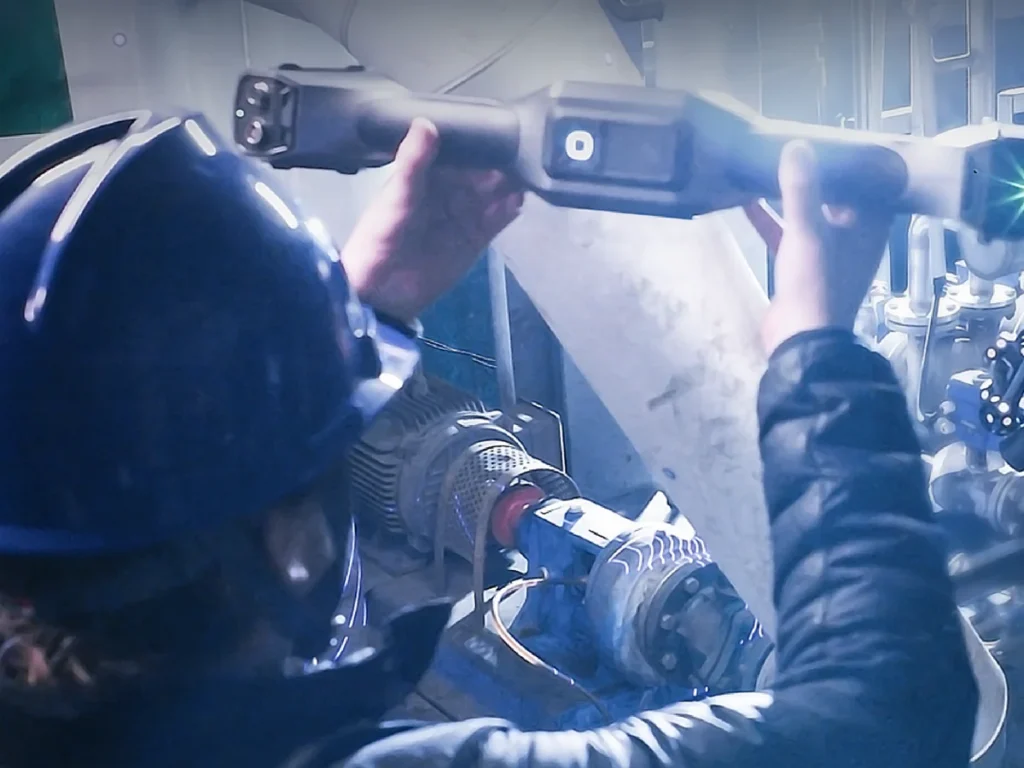

TE ProNova весит 1,2 кг, UE ProNova - 1,6 кг. Подключение - беспроводное или проводное по оптоволокну, рабочая температура - от -10 до +45 °C, сертификат - EAC. ScanLine TrackerScan ProNova внесена в Госреестр, поэтому её результаты можно использовать в протоколах измерений на предприятии. Система подходит для контроля крупной техники прямо на месте эксплуатации. Беспроводные модули и съёмные батареи позволяют менять питание без остановки съёмки. Программа объединяет данные широкого сканера и трекер-сканера в один набор, поэтому модель не нужно сшивать вручную.
