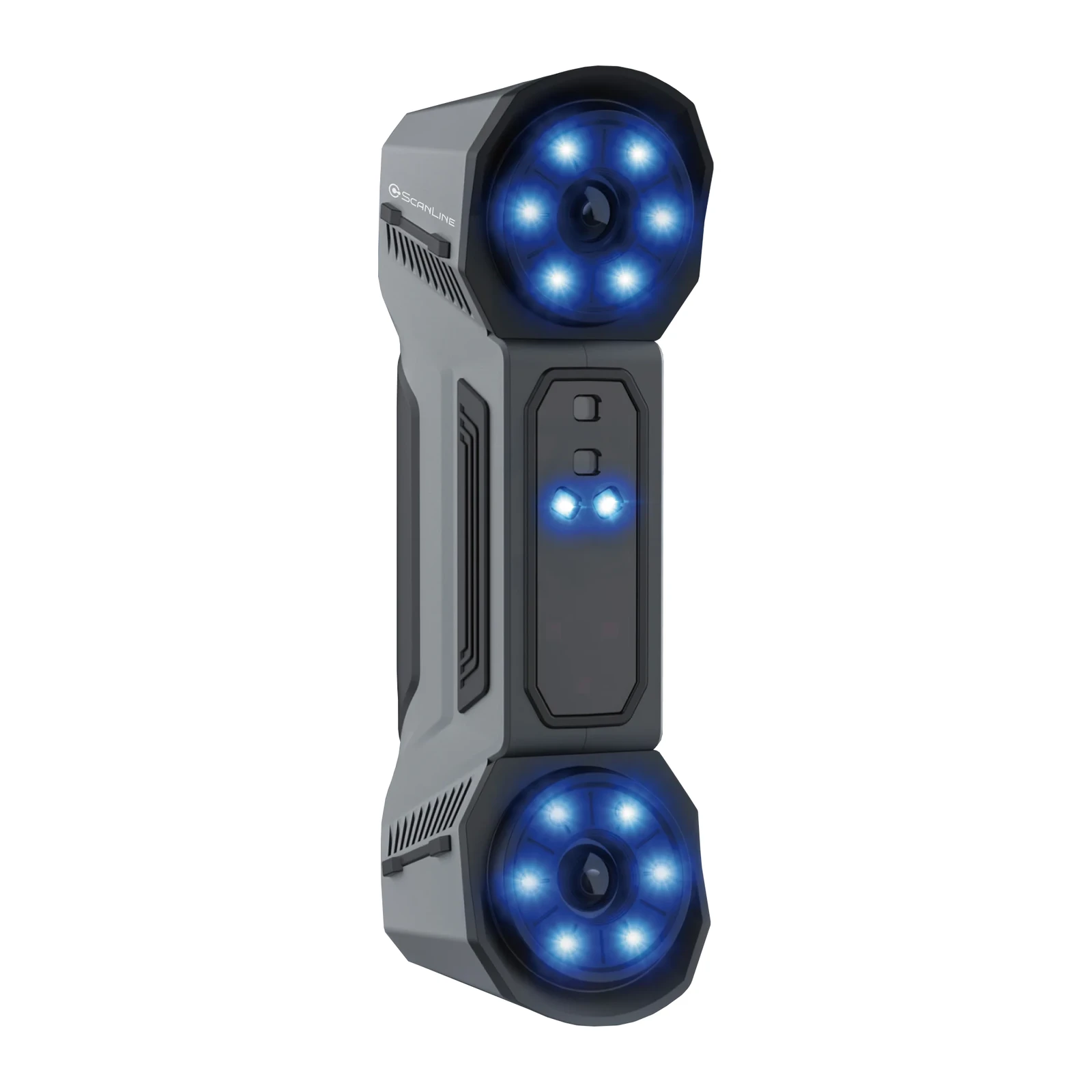

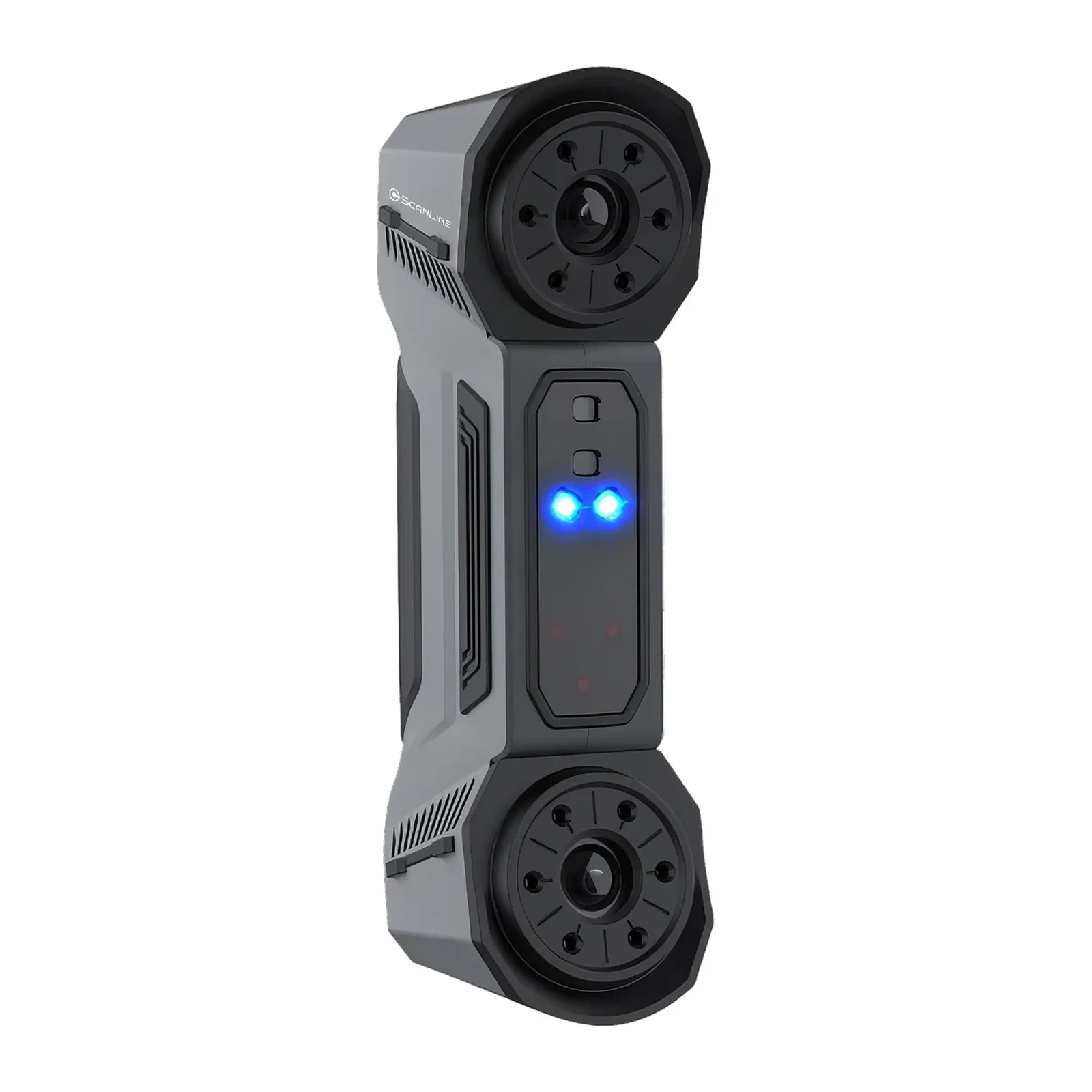

3D-сканер ScanLine EasyScan Combo+
Предзаказ
Артикул: 210038
ScanLine EasyScan Combo+ - ручной гибридный 3D-сканер (синий лазер + ИК VCSEL): 50 линий, до 3 600 000 точек/с, точность до 0,014 мм, 620 г.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
ScanLine EasyScan Combo+ - ручной 3D-сканер с синим лазером и инфракрасным VCSEL в корпусе 193 × 63 × 53 мм весом 620 г. В режиме 50 перекрёстных лазерных линий он собирает до 3 600 000 точек в секунду с точностью до 0,014 мм.
Кроме 50 линий, есть 7 параллельных для мелких сложных участков, одна линия для глубоких отверстий и поднутрений и инфракрасный режим без маркеров. Синий лазер справляется с чёрными и блестящими поверхностями, ИК-свет безопасен для глаз, поэтому сканером снимают и людей. Объёмная точность - ±(0,014 + 0,025 мм/м). Программа EasyScan ведёт от калибровки до редактирования, ИИ очищает данные от шума.
Combo+ подходит для контроля кузова и отверстий в листовом металле, реверс-инжиниринга двигателей и моторных отсеков, энергетики, железнодорожного транспорта и аддитивного производства. Версия с 26 линиями - EasyScan Combo, беспроводная с 93 линиями - EasyScan Combo+ W, другие - в разделе Лазерные 3D-сканеры.
Скорость EasyScan Combo+ в инфракрасном режиме - до 2 250 000 точек в секунду, точность - до 0,05 мм, объёмная - ±(0,05 + 0,1 мм/м). Рабочее расстояние - 300 или 200 мм у лазера и 300 мм у инфракрасного режима, глубина сканирования - 360 мм и до 1240 мм. Поле зрения - до 520 × 510 мм у лазера и до 600 × 600 мм в инфракрасном режиме.
Разрешение - от 0,05 до 10 мм в лазерном режиме и от 0,1 до 3 мм в инфракрасном. Лазер класса II безопасен для глаз. Подключение - по USB 3.0, питание - 12 В, 5 А, рабочая температура - от -20 до +40 °C, поэтому сканер работает и в неотапливаемом гараже, и в ангаре. Данные открываются в Geomagic Control X, Geomagic Design X и PolyWorks.
ScanLine EasyScan Combo+ имеет сертификат EAC. По сравнению с EasyScan Combo у модели 50 линий вместо 26, поэтому скорость в лазерном режиме почти вдвое выше - 3 600 000 точек в секунду против 1 860 000. Это заметно на кузове и крупных деталях, где съёмка занимает меньше проходов. Лазерный режим выбирают для точных деталей с метками, а инфракрасный - для крупных объектов и людей, когда метки клеить неудобно. ScanLine EasyScan Combo+ весит 620 г.
ScanLine показывает сканеры на выставках «Металлообработка» в Москве, «Дефектоскопия / NDT» в Санкт-Петербурге и ИННОПРОМ в Екатеринбурге, сканеры компании сертифицированы по EAC. Подробнее - в каталоге 3D-сканеры ScanLine. Если останутся вопросы, наши специалисты помогут.
- 50 лазерных линий
- До 3 600 000 точек/с
- Точность до 0,014 мм
- Синий лазер и ИК VCSEL
- Без маркеров в ИК-режиме
- Вес 620 г

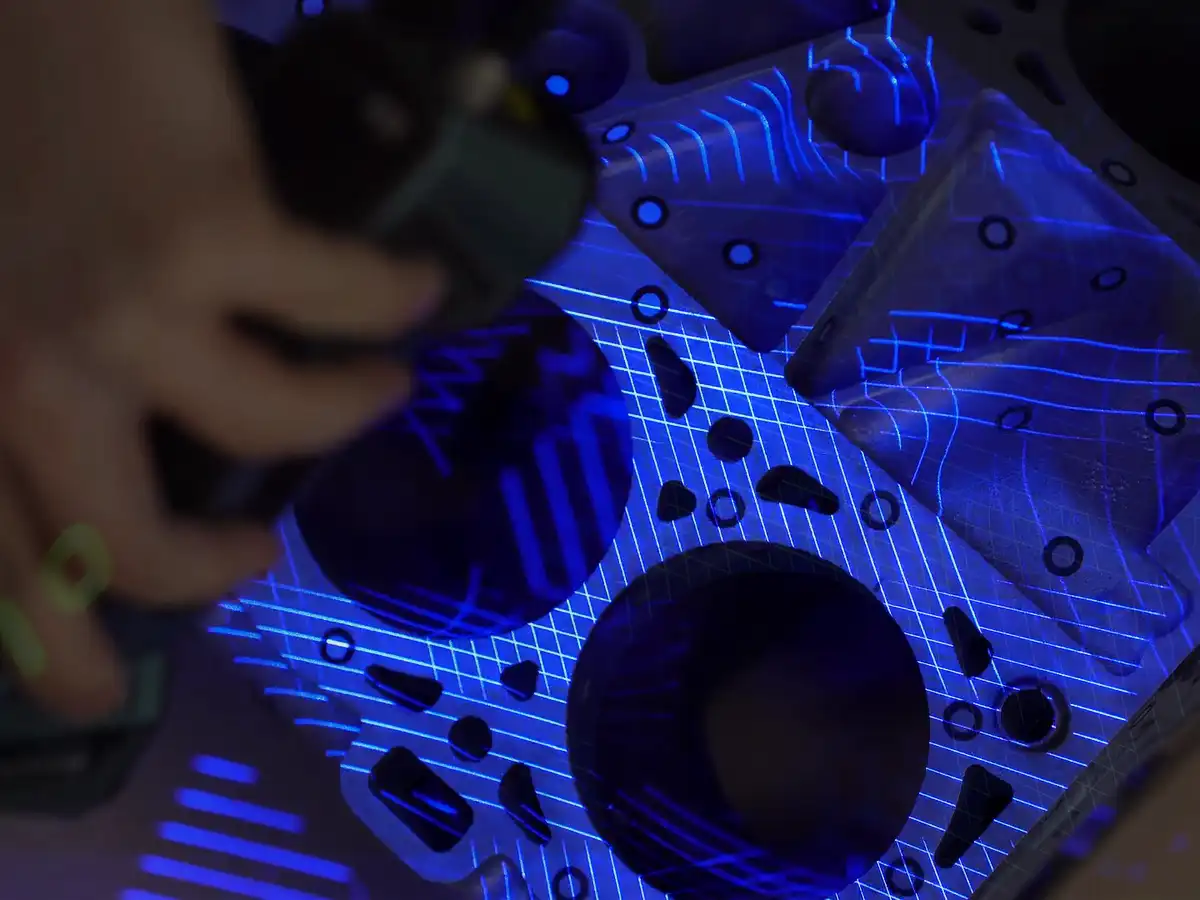

50 лазерных линий
В режиме 50 перекрёстных линий сканер собирает до 3 600 000 точек в секунду: блок двигателя или кузовную панель снимают за несколько проходов.
01

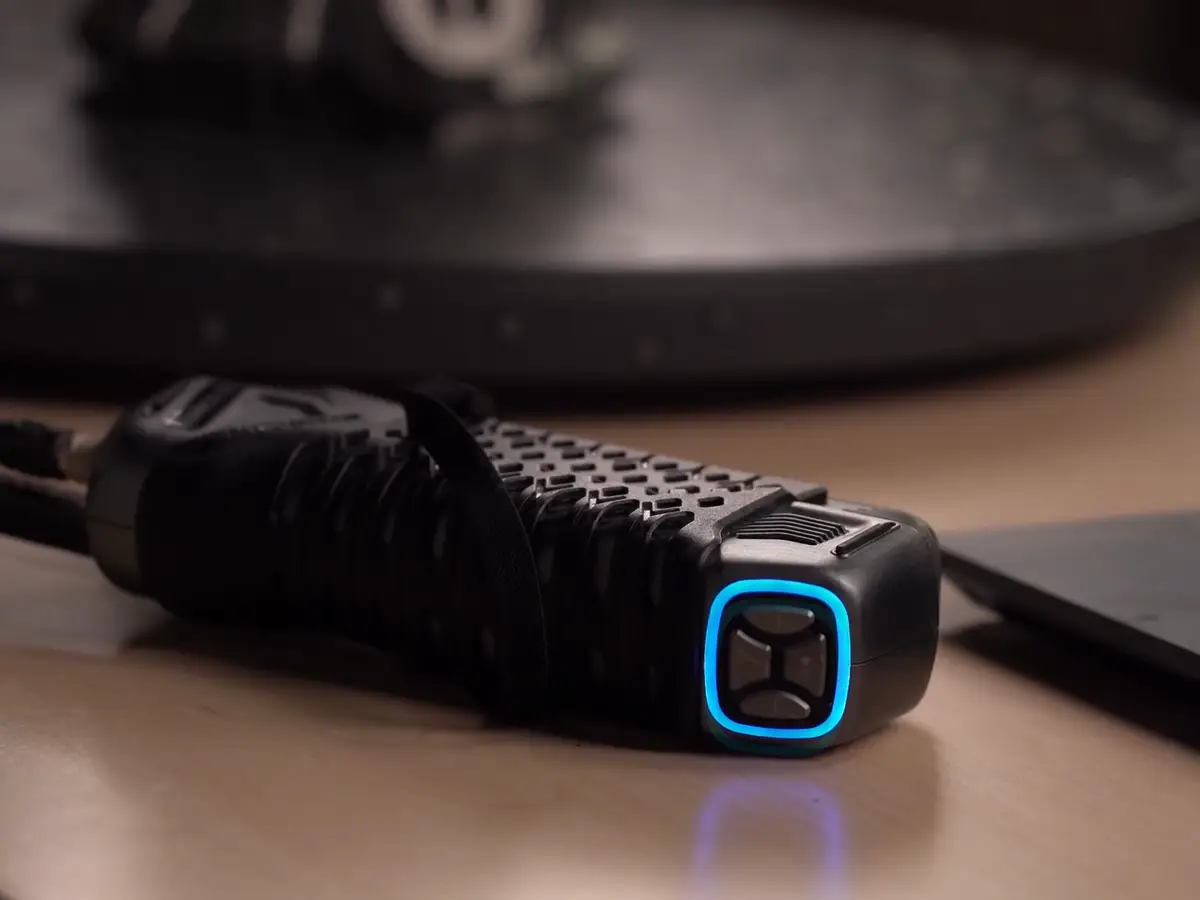

Компактный корпус
Сканер весит 620 г при размере 193 × 63 × 53 мм: им удобно работать одной рукой в моторном отсеке и других узких местах.
02

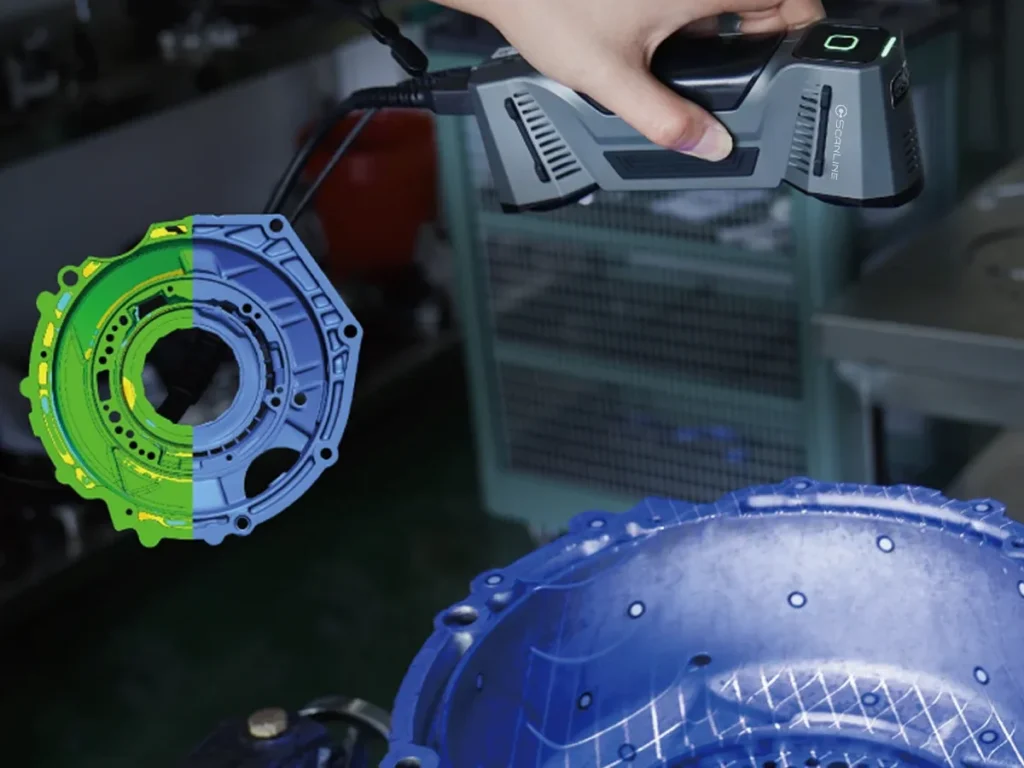

Реверс-инжиниринг деталей
Данные открываются в Geomagic Design X: по скану строят CAD-модель изношенной или снятой с производства детали. Синий лазер снимает металл без спрея.
03

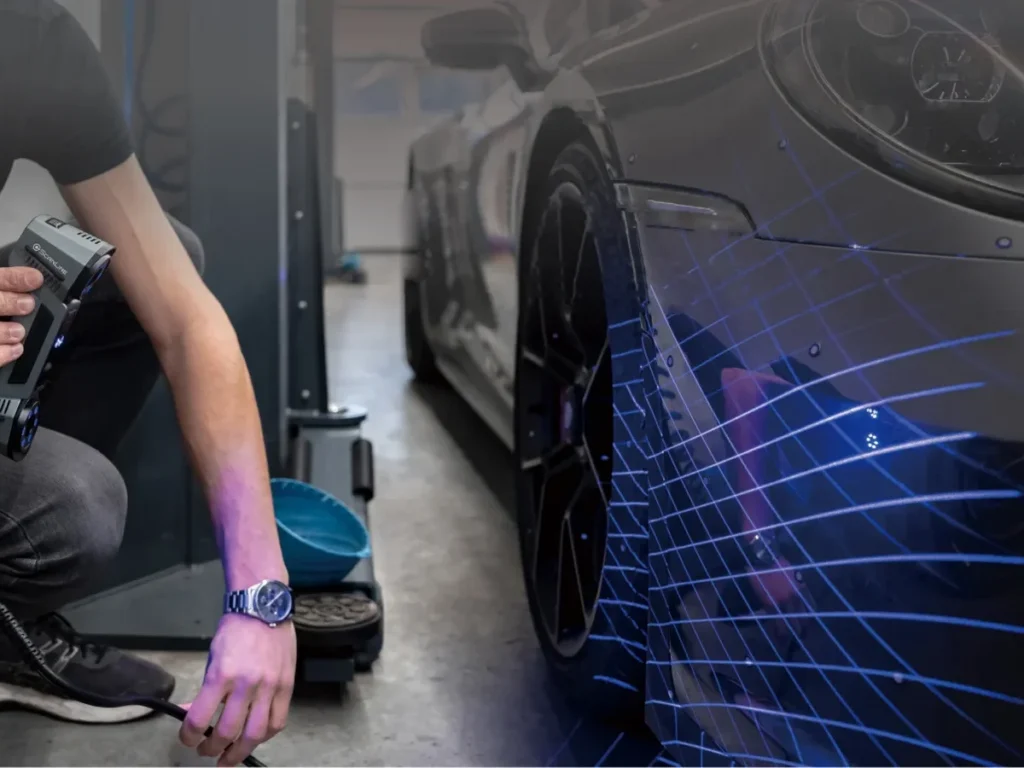

Контроль кузова
Сканер проверяет отклонения поверхности кузова и положение отверстий в листовом металле, а в ИК-режиме без маркеров снимает моторный отсек и шасси.
04
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У Combo+ 50 лазерных линий вместо 26 и скорость до 3 600 000 точек/с против 1 860 000 в лазерном режиме. Корпус, вес и точность одинаковые.
Да, в инфракрасном режиме детали со сложной геометрией снимают без маркеров.
Нет, камеры для цвета и текстуры у сканера нет.
Да, синий лазер справляется с чёрными и отражающими поверхностями.
При первом запуске, после 1-2 недель простоя, после тряски при перевозке и если точность заметно упала.
БрендScanLine
Тип сканераРучной
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей, Для сканирования человека
Страна производителяРоссия
Технология сканированиясиний лазер и инфракрасный VCSEL
Лазерные режимы50 перекрёстных, 7 параллельных, 1 линия
Скорость сканирования≤ 3 600 000 точек/с (лазер), ≤ 2 250 000 точек/с (ИК)
Точность≤ 0,014 мм (лазер), ≤ 0,05 мм (ИК)
Объёмная точность±(0,014 + 0,025 мм/м) лазер, ±(0,05 + 0,1 мм/м) ИК
Рабочее расстояние300 / 200 мм (лазер), 300 мм (ИК)
Глубина сканирования360 мм (лазер), ≤ 1240 мм (ИК)
Максимальное поле зрения520 × 510 мм (лазер), 600 × 600 мм (ИК)
Разрешение0,05-10 мм (лазер), 0,1-3 мм (ИК)
Класс лазераII (безопасен для глаз)
ПодключениеUSB 3.0
Габариты193 × 63 × 53 мм
Вес620 г
Питание12 В, 5 А
Рабочая температураот -20 до +40 °C
Совместимые программыGeomagic Control X, Geomagic Design X, PolyWorks
СертификацияEAC
EasyScan Combo+: цифровая копия автомобильного двигателя (рус.)
EasyScan Combo+: сравнение на одних деталях (рус.)
