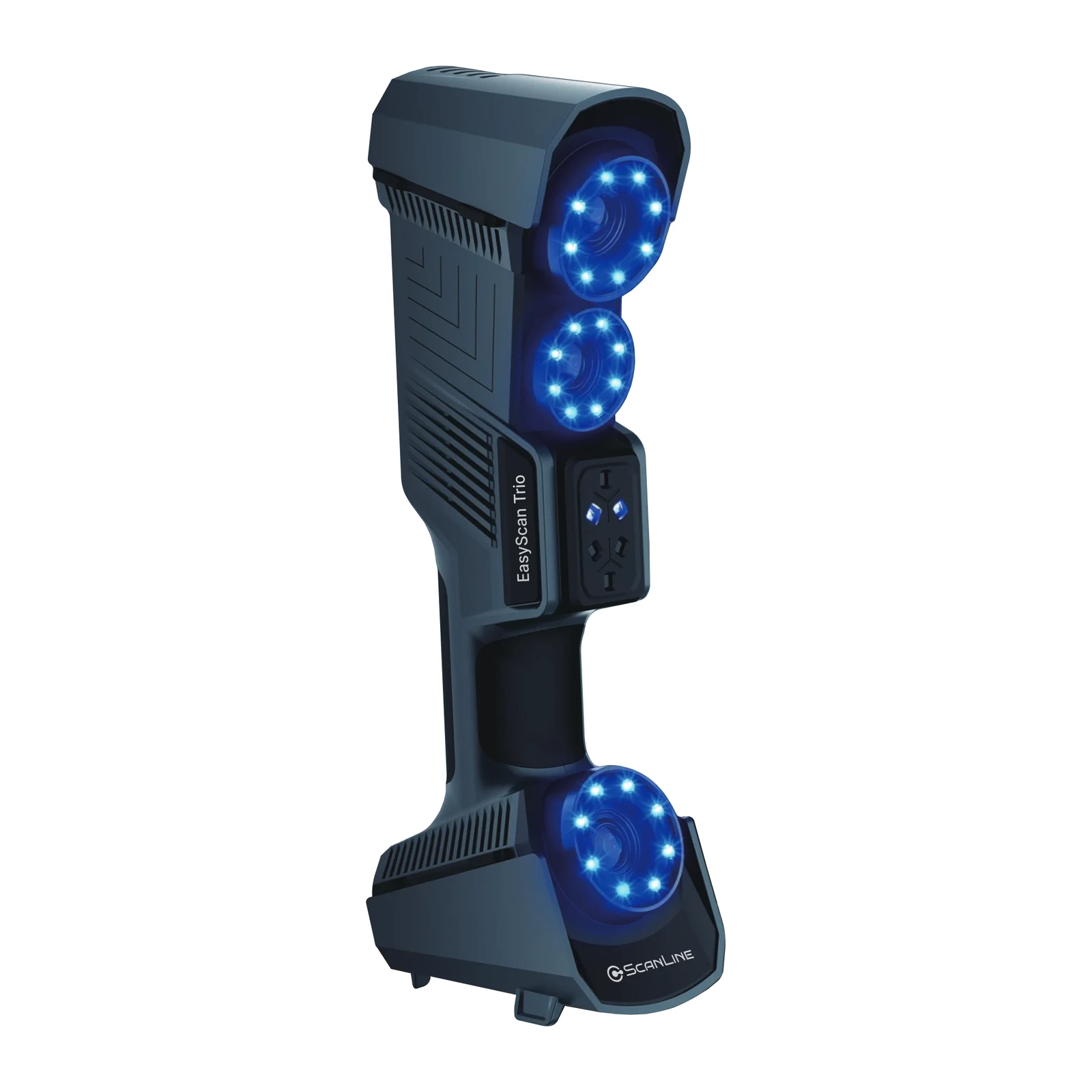

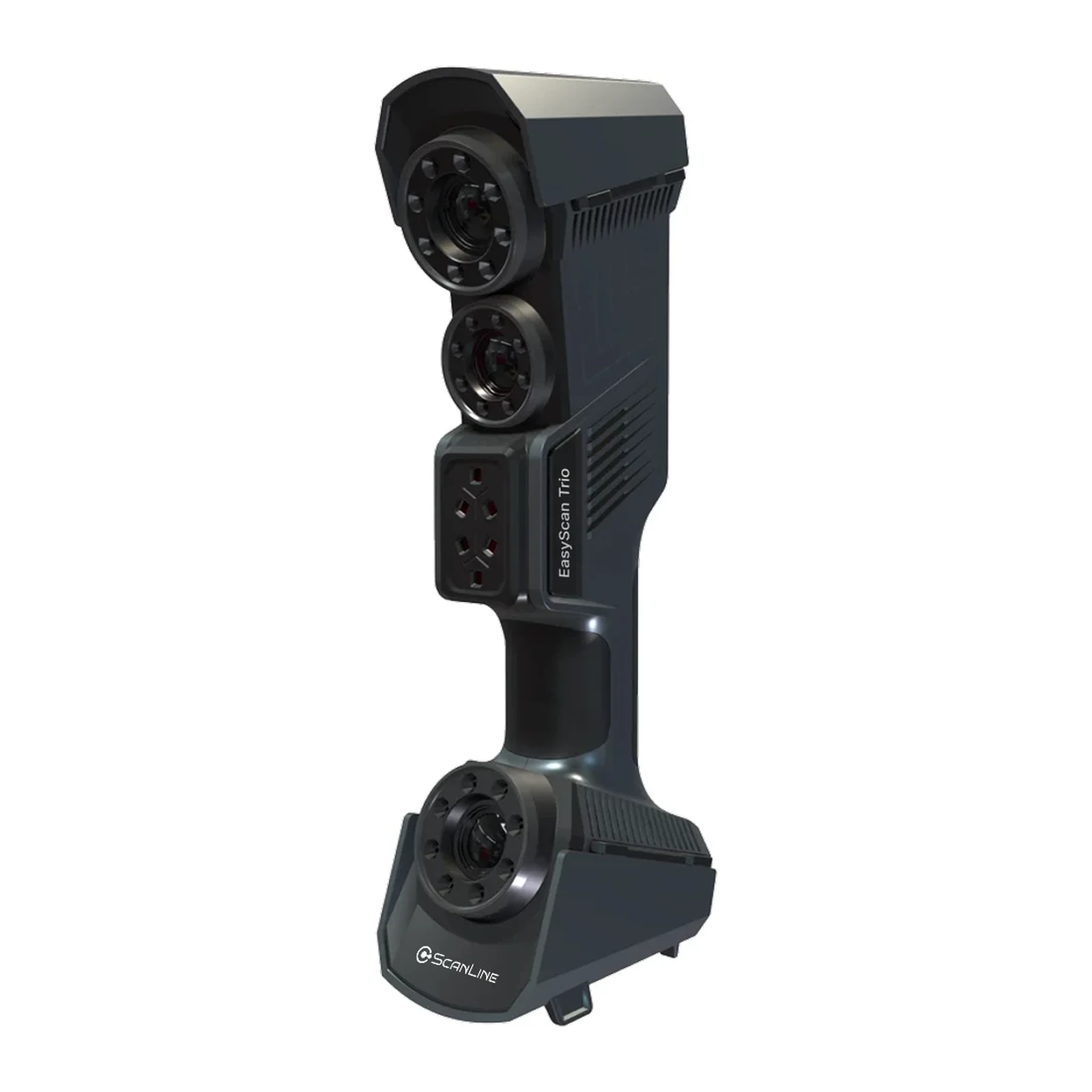

3D-сканер ScanLine EasyScan Trio
Предзаказ
Артикул: 210040
ScanLine EasyScan Trio - ручной лазерный 3D-сканер: 98 линий без маркеров, точность до 0,014 мм, до 3 010 000 точек/с, фотограмметрия.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
ScanLine EasyScan Trio - ручной метрологический лазерный 3D-сканер, который снимает без маркеров: в режиме 98 лазерных линий метки на детали не нужны. Точность до 0,014 мм, скорость до 3 010 000 точек в секунду, три промышленные камеры по 5 Мп.
Режимов четыре: 98 линий без маркеров, 26 линий с полем 650 × 580 мм для быстрой съёмки, 7 параллельных с шагом точек до 0,01 мм для мелких деталей и одна линия для глубоких поднутрений и отверстий. Встроенная фотограмметрия с маркерами и магнитной масштабной линейкой держит объёмную точность ±(0,014 + 0,012 мм/м) на крупных деталях. Лазер мало зависит от освещения и снимает чёрные и блестящие поверхности. Разрешение меняют прямо во время съёмки.
Trio подходит автопроизводителям для кузова и отверстий в листовом металле, авиации для двигателей и фюзеляжей, энергетике для турбин и буровых долот, судовой и железнодорожной технике. Беспроводная модель - EasyScan UE Pro 2, гибридная с ИК-режимом - EasyScan Combo+, другие - в разделе Промышленные 3D-сканеры.
Рабочее расстояние EasyScan Trio - 300 мм, в режиме высокой детализации - 200 мм, глубина сканирования - 360 мм. Разрешение - от 0,01 до 3 мм, объёмная точность без фотограмметрии - ±(0,014 + 0,025 мм/м). Корпус - 331 × 120 × 76 мм, вес - 985 г, лазер класса 2 безопасен для глаз.
Подключение - по USB 3.0, питание - 12 В, 5 А, рабочая температура - от -20 до +40 °C, поэтому сканер работает и в холодном цеху, и на выезде. Данные сохраняются в ASC, OBJ, STL и PLY и открываются в Geomagic Control X, Geomagic Design X и PolyWorks. ScanLine EasyScan Trio имеет сертификат EAC.
Третья камера позволяет снимать без меток: сканер совмещает кадры по геометрии детали, и подготовка поверхности сокращается. Для крупных деталей метки всё же используют вместе с фотограмметрией, чтобы удержать общую геометрию. Три камеры по 5 Мп дают плотное облако точек, а разрешение меняют прямо во время съёмки без перезапуска проекта. Для крупных деталей есть встроенная фотограмметрия с магнитной масштабной линейкой: она держит общую геометрию.
ScanLine производит 3D-сканеры, сканеры компании сертифицированы по EAC. Подробнее - в каталоге 3D-сканеры ScanLine. Если останутся вопросы, наши специалисты помогут.
- 98 лазерных линий без маркеров
- Точность до 0,014 мм
- Три камеры по 5 Мп
- До 3 010 000 точек/с
- Встроенная фотограмметрия

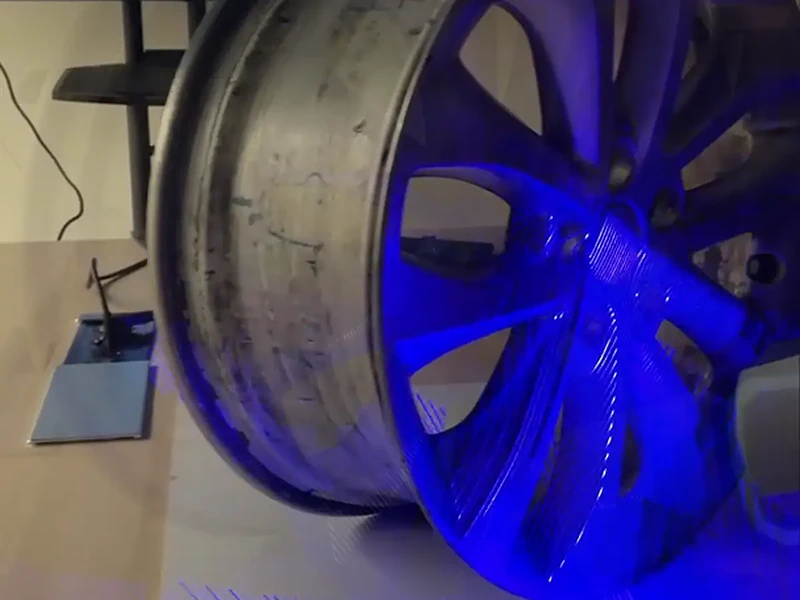

Сканирование без маркеров
В режиме 98 лазерных линий сканер отслеживает геометрию детали и обходится без меток. Подготовка короче, а скорость - до 3 010 000 точек в секунду.
01

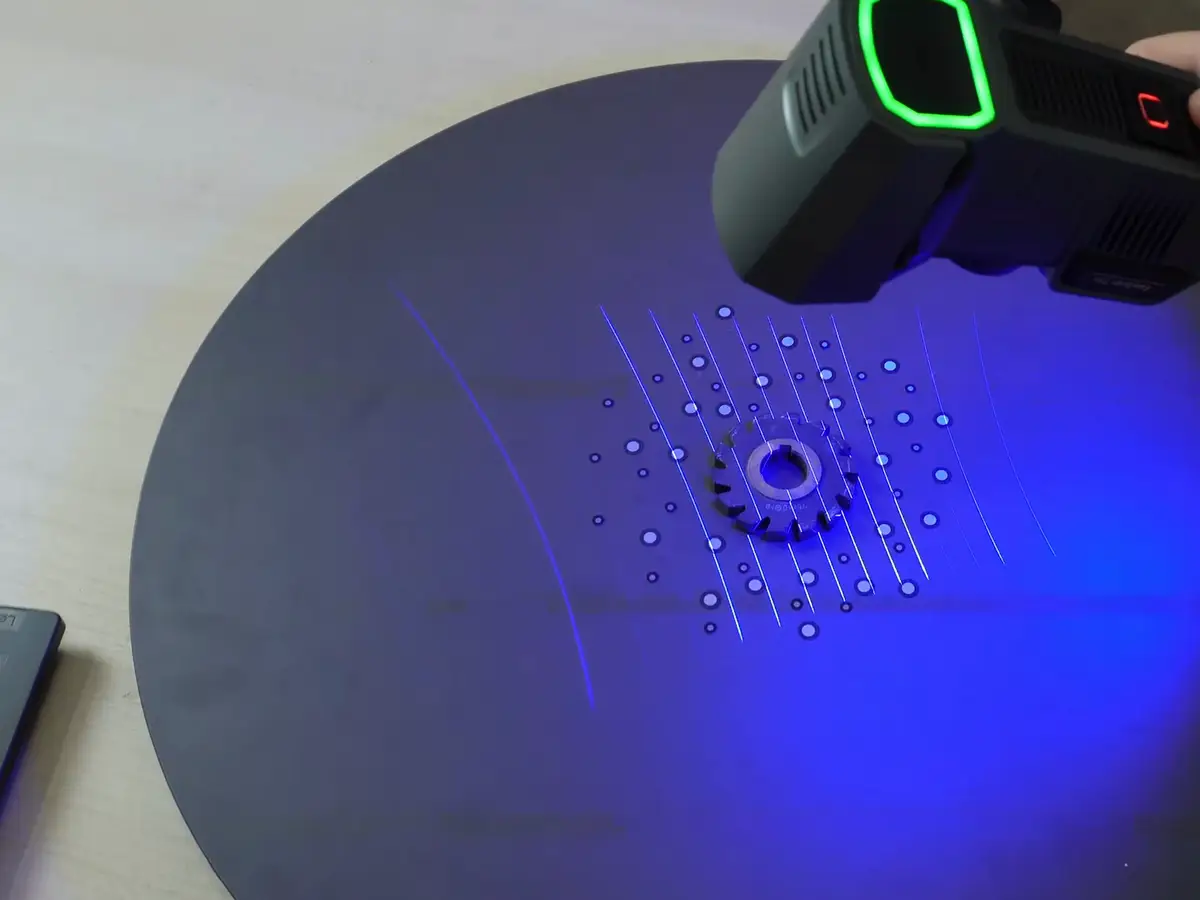

Три камеры по 5 Мп
Три промышленные камеры собирают больше данных об объекте за проход, а 7 параллельных линий дают шаг точек до 0,01 мм на мелких элементах.
02

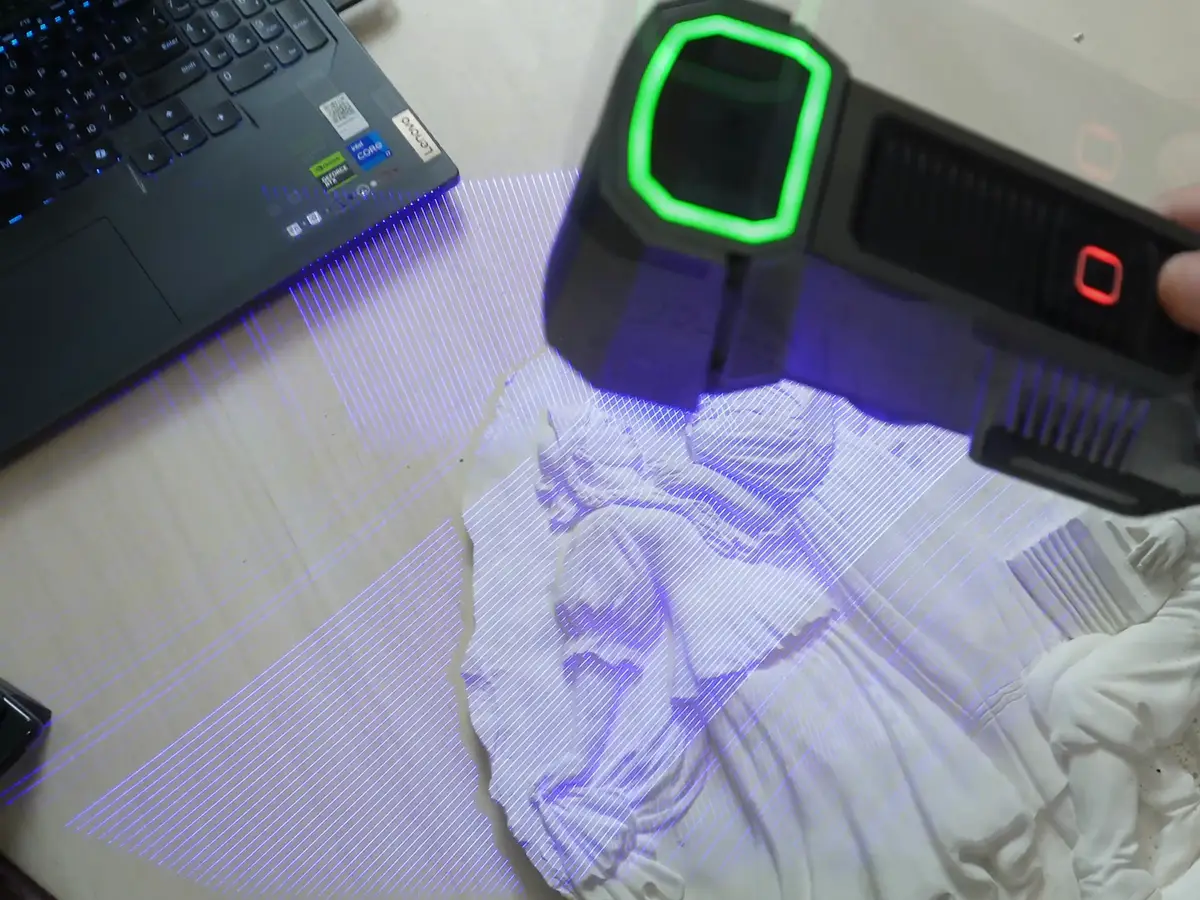

Быстрая съёмка крупных поверхностей
Режим 26 линий с полем 650 × 580 мм снимает больше за меньшее число проходов, а сетка строится в реальном времени.
03

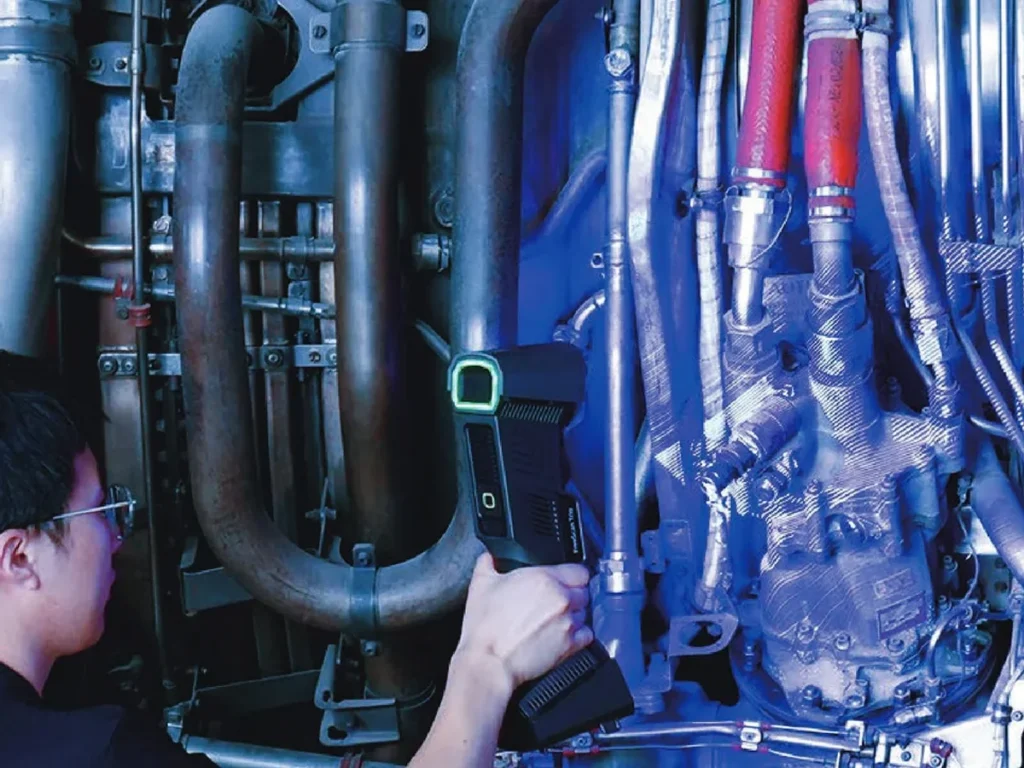

Контроль двигателей и агрегатов
Встроенная фотограмметрия держит объёмную точность ±(0,014 + 0,012 мм/м), поэтому сканером проверяют двигатели, фюзеляжи и другие крупные узлы.
04

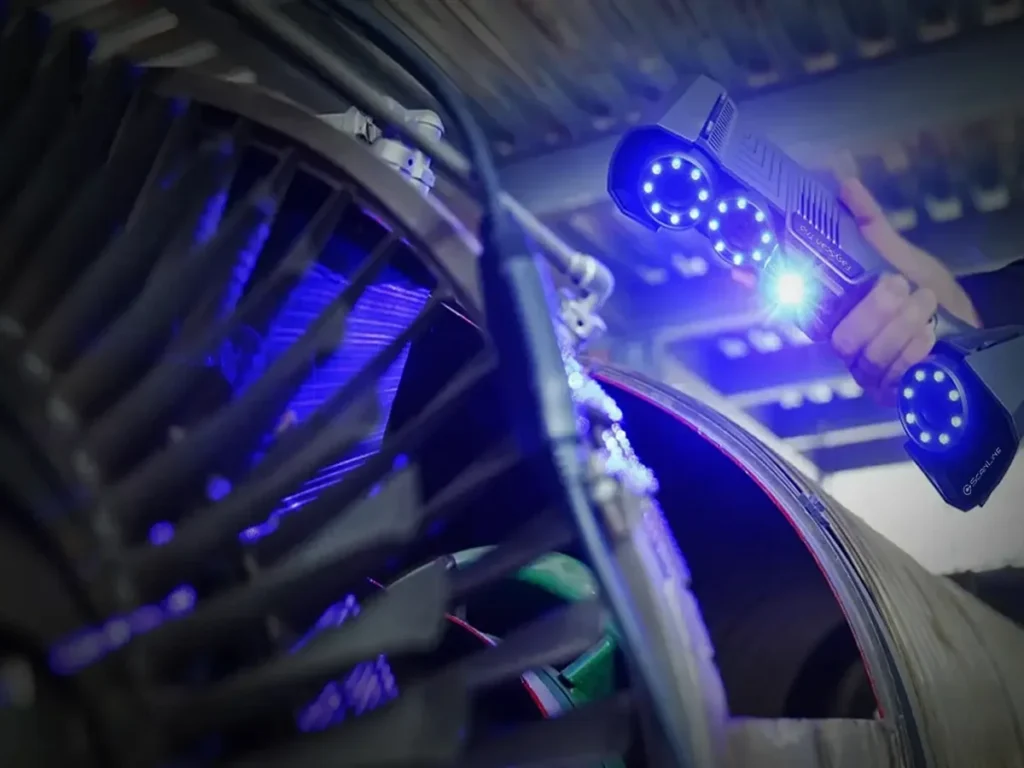

Аэрокосмическая отрасль
Лазер мало зависит от освещения и снимает тёмные и блестящие детали авиационных двигателей без потерь, а одна линия достаёт до глубоких поднутрений.
05
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Не обязательно. Если у объекта сложная геометрия, сканер работает без маркеров в режиме 98 линий.
Да, лазерный режим мало чувствителен к освещению и снимает тёмные и отражающие поверхности.
ASC, OBJ, STL и PLY.
Да, встроенная фотограмметрия держит объёмную точность ±(0,014 + 0,012 мм/м).
Windows 10 (64 бит), видеокарта NVIDIA не ниже RTX 3060 с 6 ГБ памяти, процессор Intel Core i7-10700, оперативная память от 64 ГБ, USB 3.0.
БрендScanLine
Тип сканераРучной
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияДа
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяРоссия
Технология сканированиясиний лазер
Лазерные режимы98 линий, 26 линий, 7 параллельных, 1 линия
Точность≤ 0,014 мм
Скорость сканирования≤ 3 010 000 точек/с
Объёмная точность±(0,014 + 0,025 мм/м); с фотограмметрией ±(0,014 + 0,012 мм/м)
Поле зрения650 × 580 мм
Глубина сканирования360 мм
Рабочее расстояние300 мм (HD - 200 мм)
Разрешение0,01-3 мм
Камеры3 × 5 Мп
Класс лазера2 (безопасен для глаз)
ПодключениеUSB 3.0
Габариты331 × 120 × 76 мм
Вес985 г
Питание12 В, 5 А
Рабочая температураот -20 до +40 °C
ФорматыASC, OBJ, STL, PLY
Совместимые программыGeomagic Control X, Geomagic Design X, PolyWorks
СертификацияEAC
EasyScan Trio: распаковка и тесты сканирования (рус.)

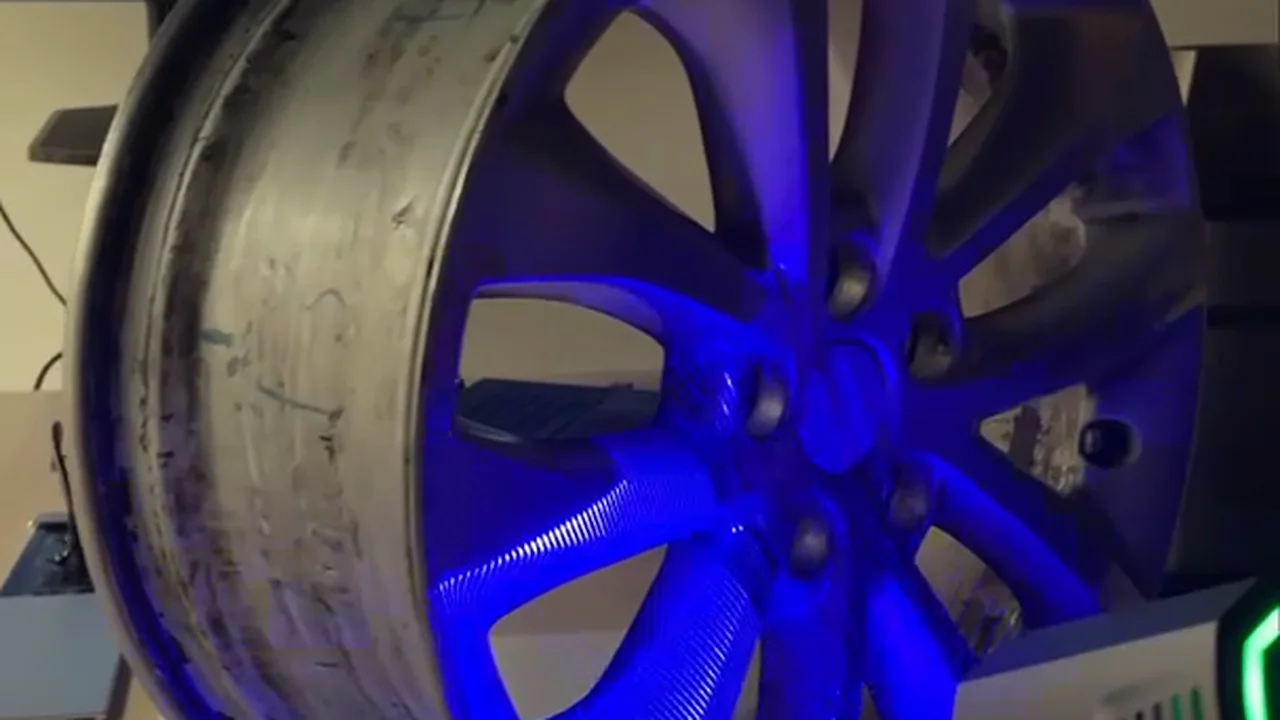

EasyScan Trio: сканирование автомобильного диска (рус.)
