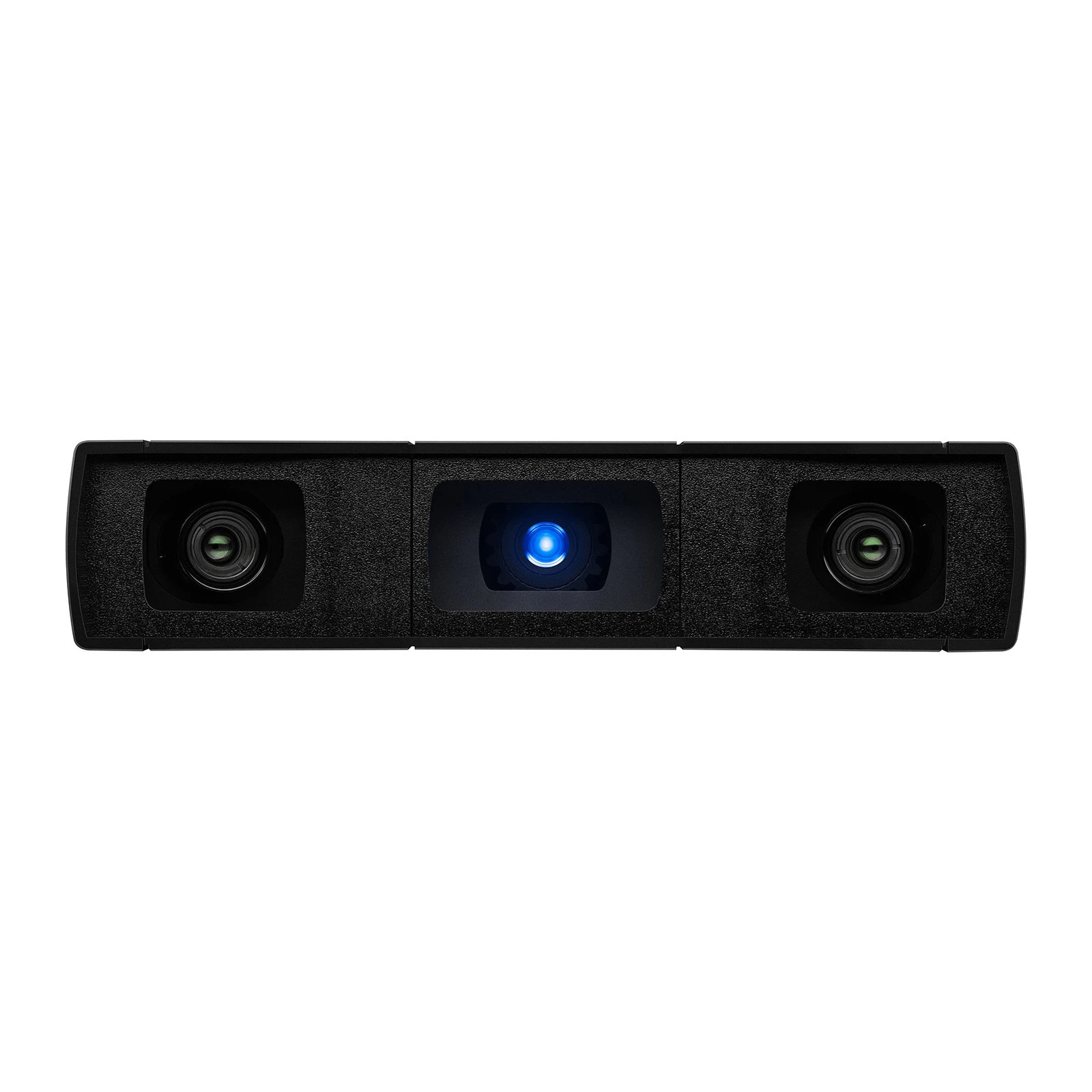

3D-сканер ZEISS GOM Scan 1

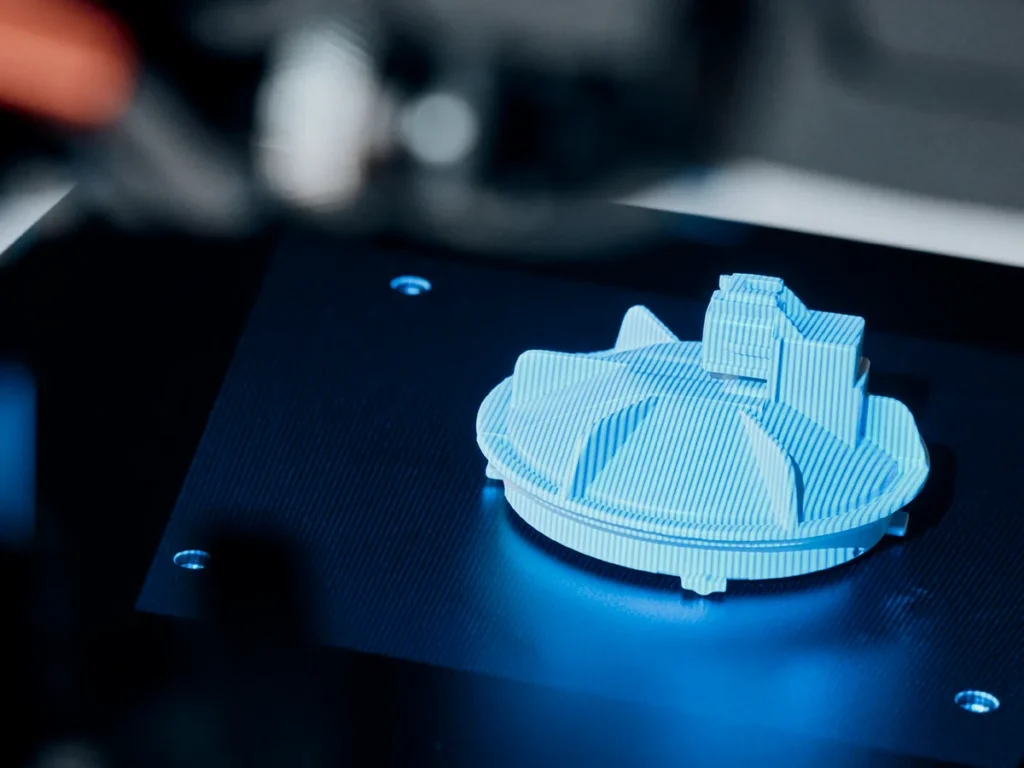

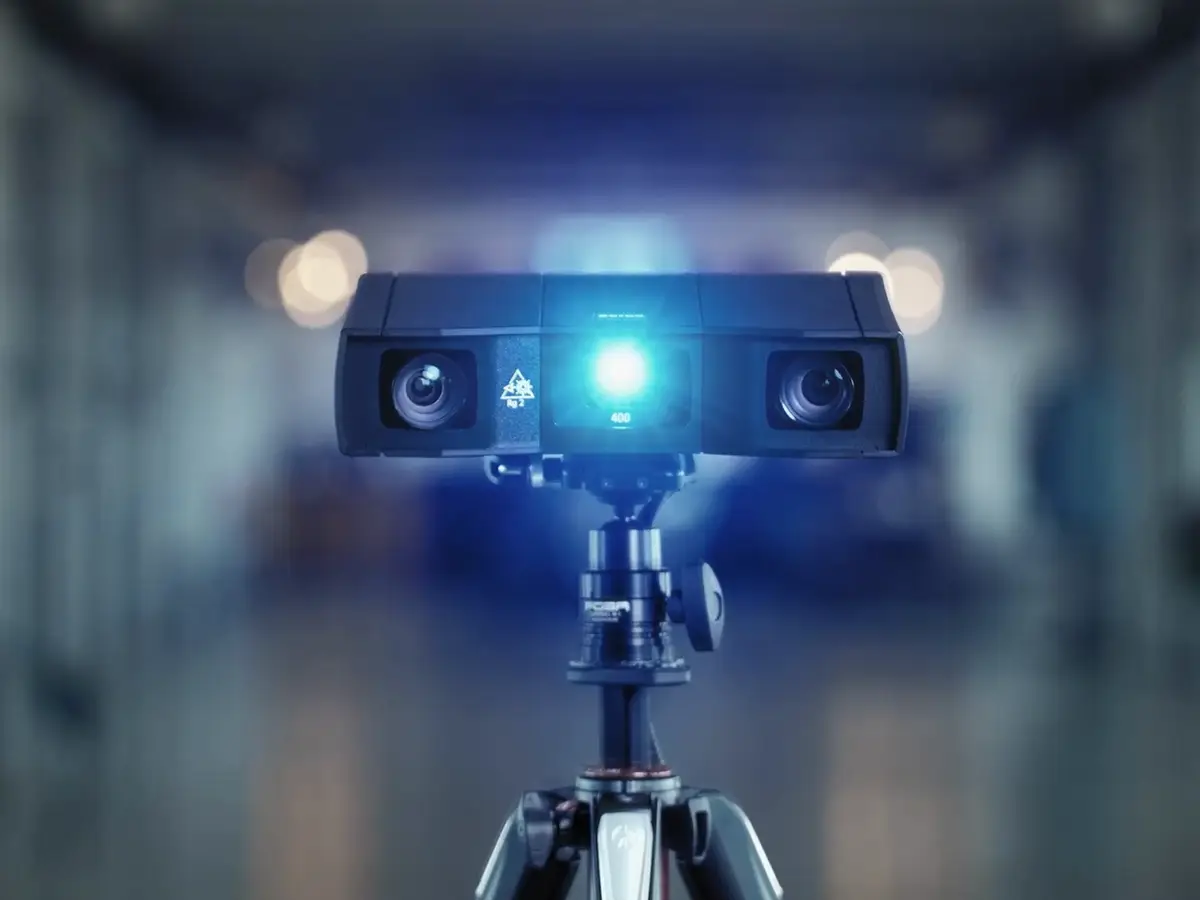

ZEISS GOM Scan 1 - лёгкий 3D-сканер синего света для быстрых измерений небольших и средних деталей, в том числе в тесных местах. Каждый скан даёт 6 миллионов точек, версии 100, 200 и 400 различаются полем: 100 × 65, 200 × 125 и 400 × 250 мм.

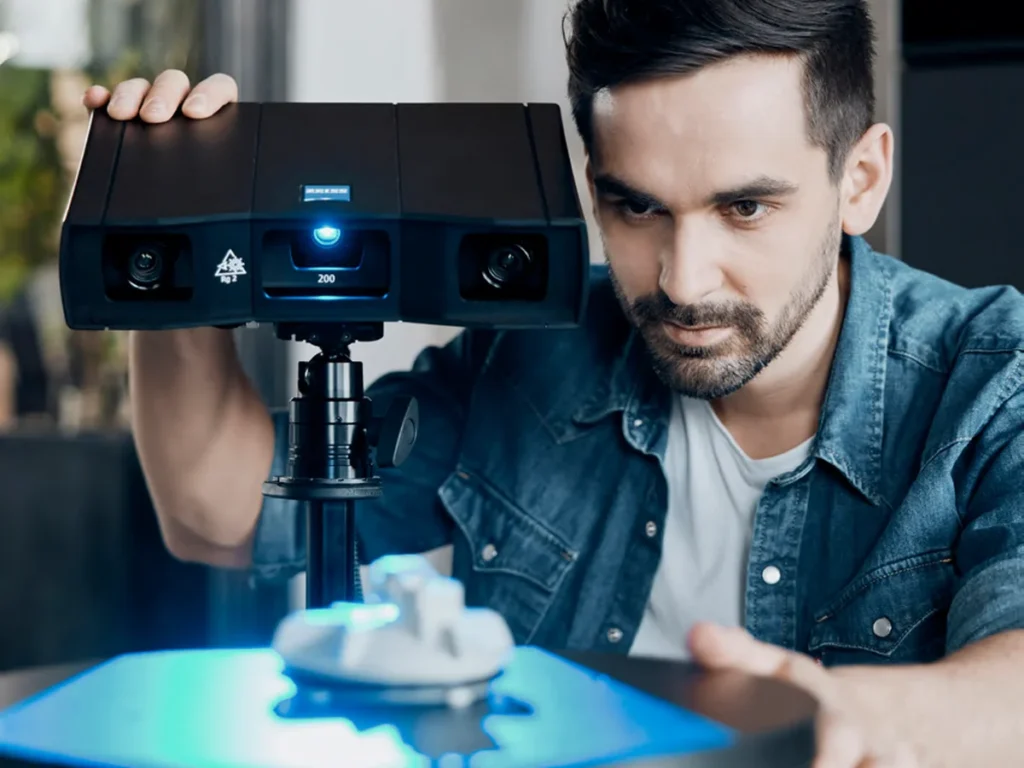

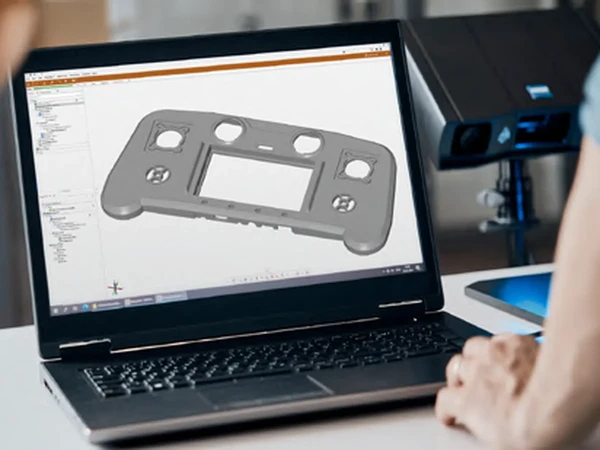

Минимальный шаг точек - 0,037 мм у версии 100, 0,060 мм у версии 200 и 0,129 мм у версии 400, рабочее расстояние - от 400 до 500 мм. Сканер весит около 2,5 кг, его ставят на настольную стойку или штатив, а автоматический поворотный стол ROT 350 снимает деталь со всех сторон. Радар расстояния помогает найти правильное положение, съёмка возможна с опорными метками и без них. Программа ZEISS INSPECT ведёт от скана к сетке и отчёту: сглаживание, заполнение отверстий, сравнение с CAD, сечения. Готовые сетки подходят для 3D-печати, реверс-инжиниринга и визуализации. Всё оборудование помещается в транспортный чемодан.

GOM Scan 1 подходит для 3D-печати, реверс-инжиниринга, дизайна, образования, медицины, искусства и наследия. Промышленный сканер с защищённым корпусом - ZEISS ATOS Q, портативный со щупом - ATOS Compact Scan, другие - в разделе Промышленные 3D-сканеры.

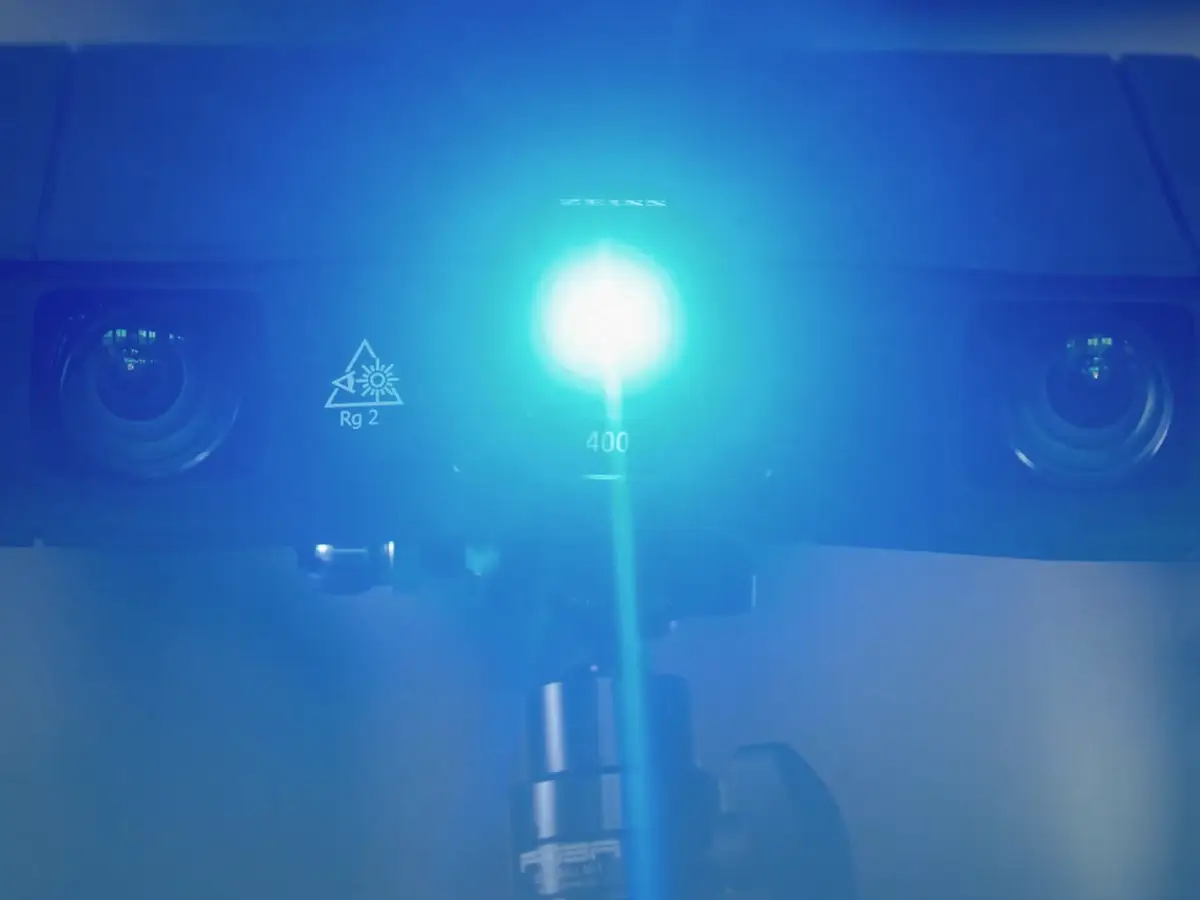

GOM Scan 1 работает по стереопринципу: две камеры позволяют сенсору замечать изменение внешних условий во время съёмки и компенсировать их, а программа постоянно следит за его состоянием. Узкополосный синий светодиодный свет отсекает мешающее внешнее освещение. В каждом скане 6 млн точек, сенсор весит около 5 кг, размеры - 290 × 215 × 80 мм, подключение - USB 3, кабель - 5 м.

Версии ZEISS GOM Scan 1 отличаются полем и шагом точек: 100 - поле 100 × 65 мм, шаг 0,037 мм, рабочее расстояние 400 мм; 200 - поле 200 × 125 мм, шаг 0,060 мм, 450 мм; 400 - поле 400 × 250 мм, шаг 0,129 мм, 500 мм. В комплект входят сенсор, кабель, блок питания, измерительная плита, держатель калибровочного объекта, калибровочная панель и коробка с принадлежностями. С поворотным столом ROT 350 деталь снимается автоматически со всех сторон. Сканер подходит для контроля напечатанных прототипов, реверс-инжиниринга и подготовки сеток для дизайна.

Сканер настольный и не требует отдельной метрологической комнаты: его ставят рядом с 3D-принтером или на рабочем месте конструктора. Опорные метки на измерительной плите позволяют совмещать сканы, а программа сразу строит сетку, которую можно отправить в CAD или на печать.

Оптические 3D-сканеры ZEISS ведут историю от компании GOM из Брауншвейга, основанной в 1990 году и вошедшей в группу ZEISS в 2019 году. Описание модели у производителя - handsonmetrology.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
