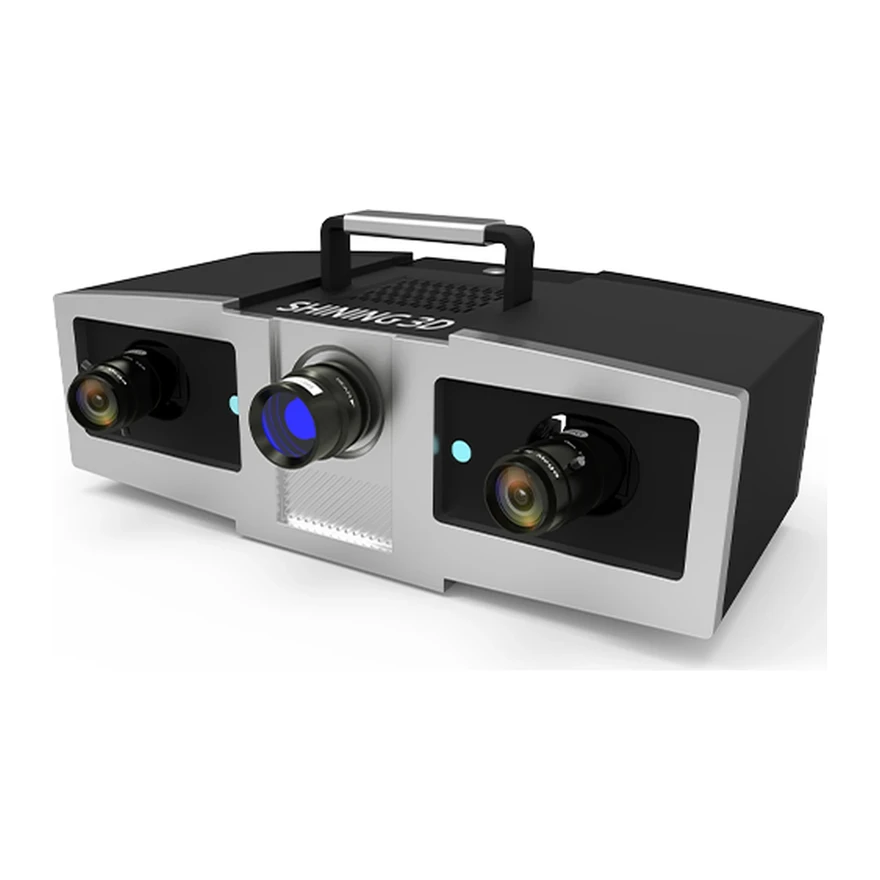

3D-сканер Shining 3D OptimScan 5M Plus
Предзаказ
Артикул: 210029
Shining 3D OptimScan 5M Plus - оптический 3D-сканер (синий свет): точность 0,005 мм, поле до 400 × 300 мм, сменные объективы. Для контроля деталей.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
Оптический 3D-сканер Shining 3D OptimScan 5M Plus - стационарная система синего света для высокоточного контроля деталей, форм и корпусов электроники. Точность одного кадра 0,005 мм, поле до 400 × 300 мм, шаг точек до 0,04 мм.
Камеры 5 Мп и проектор 1080p снимают мелкие элементы, а поле меняют сменой объективов: крупное для деталей целиком, мелкое для тонких деталей. Режим HDR помогает на контрастных поверхностях, где рядом чёрное и белое. Совмещение по маркерам запускается одной кнопкой, модуль GREC контролирует общую ошибку, а функция проверки вибрации предупреждает о толчках. Без маркеров кадры совмещаются по геометрии или по повороту стола.
OptimScan 5M Plus подходит для контроля стёкол и корпусов смартфонов, входного контроля деталей, оцифровки форм и художественных изделий. Данные открываются в Geomagic Design X, Geomagic Control X и PolyWorks. Система с двумя полями без смены объективов - OptimScan Q12, другие - в разделе Оптические 3D-сканеры.
Рабочее расстояние OptimScan 5M Plus - 560 мм, время кадра - до 1,5 с, сканер весит 6,8 кг. Точность подтверждена по VDI/VDE 2634 часть 3 в лаборатории, аккредитованной по ISO/IEC 17025. Сертификаты - CE, FCC, RoHS, WEEE, KC, FDA, UKCA и TISAX, корпус защищён по IP50. Данные открываются в Geomagic Design X, Geomagic Control X, PolyWorks и BlueStar Mapping, где строят карту отклонений, сечения и CAD-модель.
Shining 3D OptimScan 5M Plus ставят на штатив или поворотный стол: на столе деталь снимают со всех сторон в полуавтоматическом режиме, а модель сразу видна на экране. Сканер подходит для пресс-форм, корпусов электроники, мелких литых деталей и художественных изделий. Синий свет меньше зависит от освещения в помещении, а режим HDR помогает на деталях, где рядом блестящие и тёмные участки. Камеры - 5 Мп, проектор - 1080p. Поле меняют сменой объективов.
Точность системы проверяют по VDI/VDE 2634 часть 3 в лаборатории Shining 3D, аккредитованной по ISO/IEC 17025. Описание модели у производителя - shining3d.com. Подробнее - в каталоге 3D-сканеры Shining 3D. Если останутся вопросы, наши специалисты помогут.
- Точность кадра 0,005 мм
- Поле до 400 × 300 мм
- Сменные объективы
- Режим HDR
- Проверка вибрации

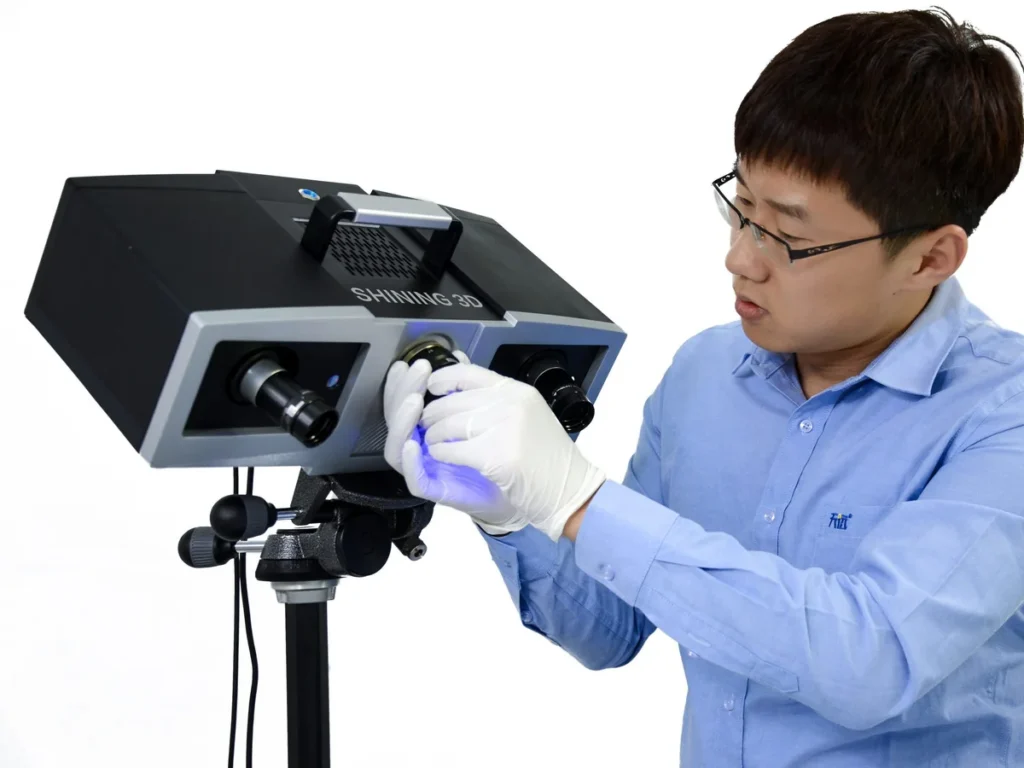

Сменные объективы
Поле сканирования меняют сменой объективов: крупное - для деталей целиком, мелкое - для тонких элементов с шагом точек до 0,04 мм.
01

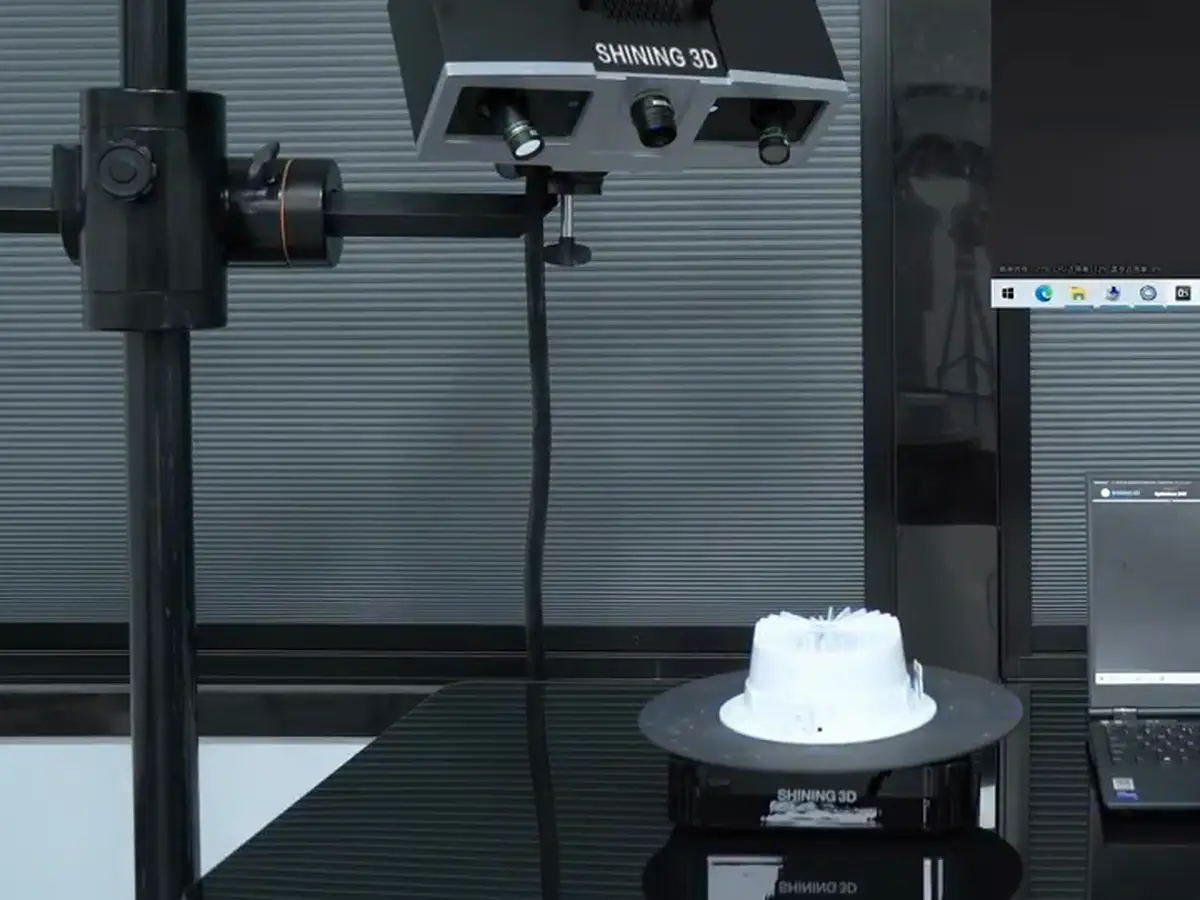

Съёмка на поворотном столе
Деталь ставят на поворотный стол, и сканер снимает её со всех сторон. Кадры совмещаются по повороту стола или по геометрии, без маркеров.
02

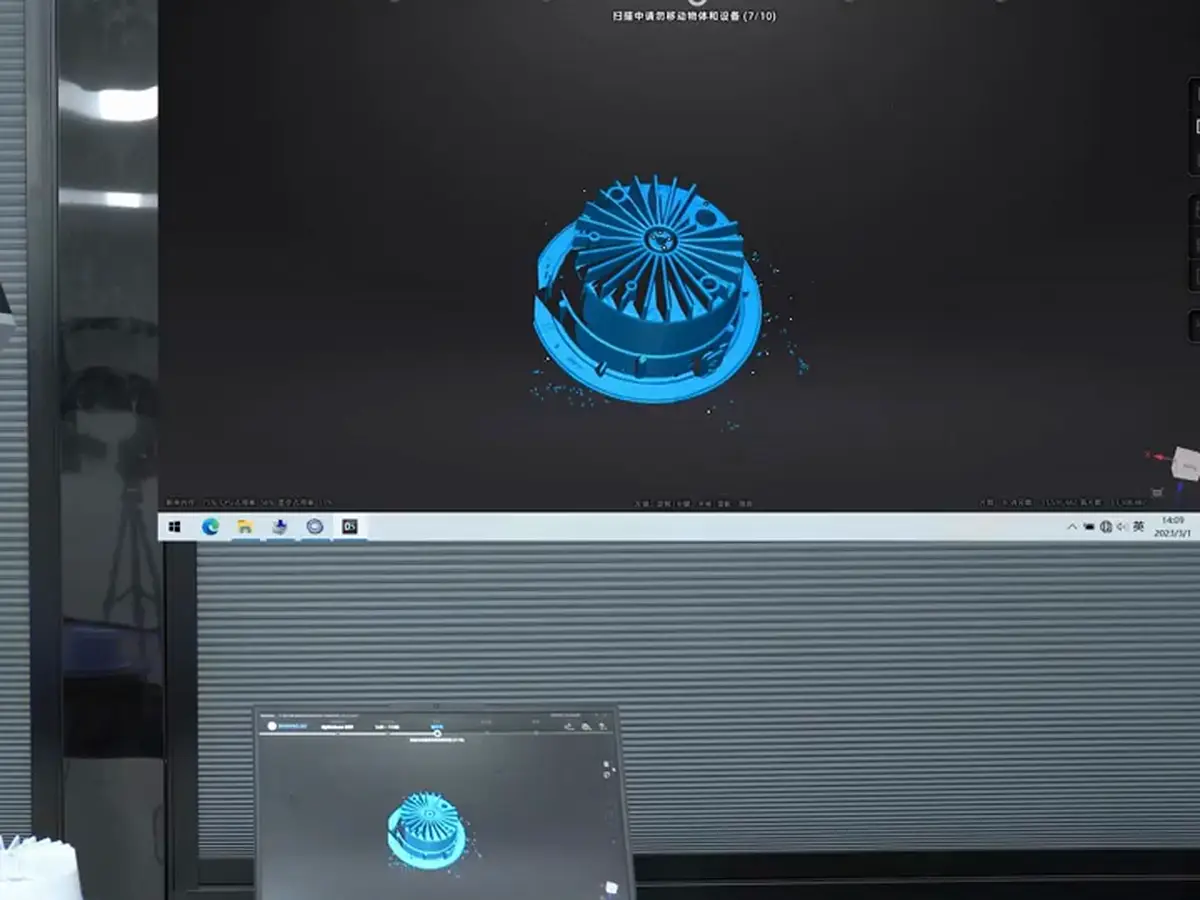

Модель на экране
Модель растёт на экране прямо во время съёмки: оператор сразу видит, какие участки сняты, а какие нужно доснять.
03

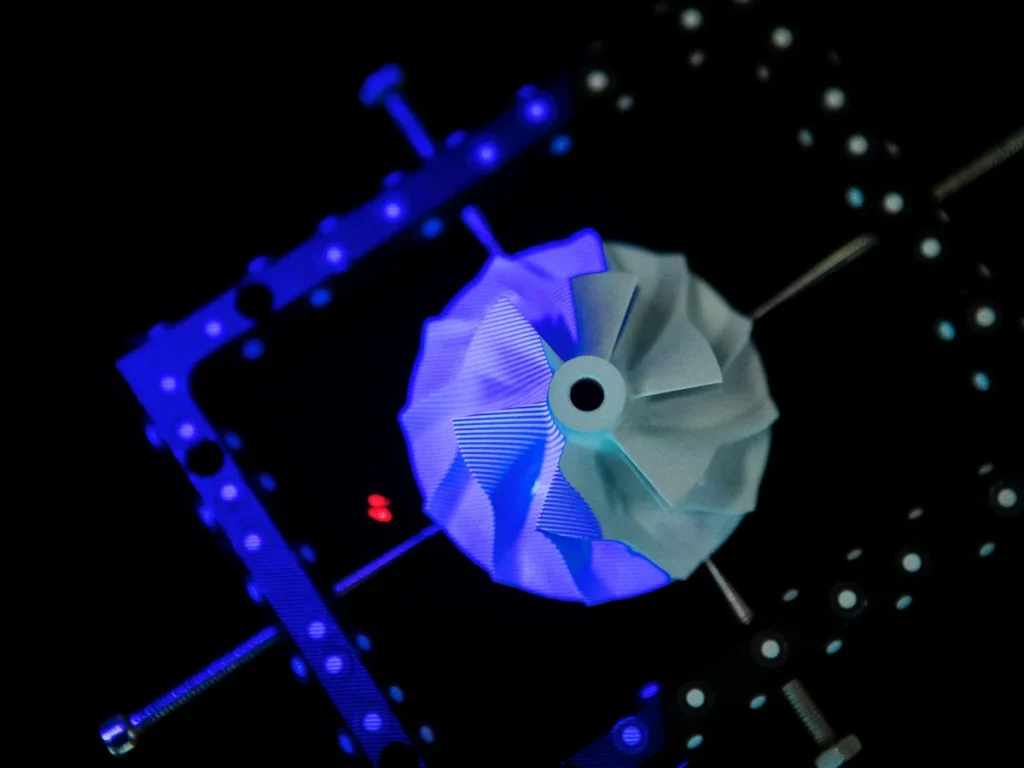

Синий свет и HDR
Проектор синего света 1080p даёт плотные данные на мелких элементах, а режим HDR позволяет снять контрастные детали, где рядом чёрное и белое.
04
Корпуса электроники
Сканер проверяет стёкла и корпуса смартфонов и планшетов: скан сравнивают с CAD-моделью и видят коробление на цветной карте.
05

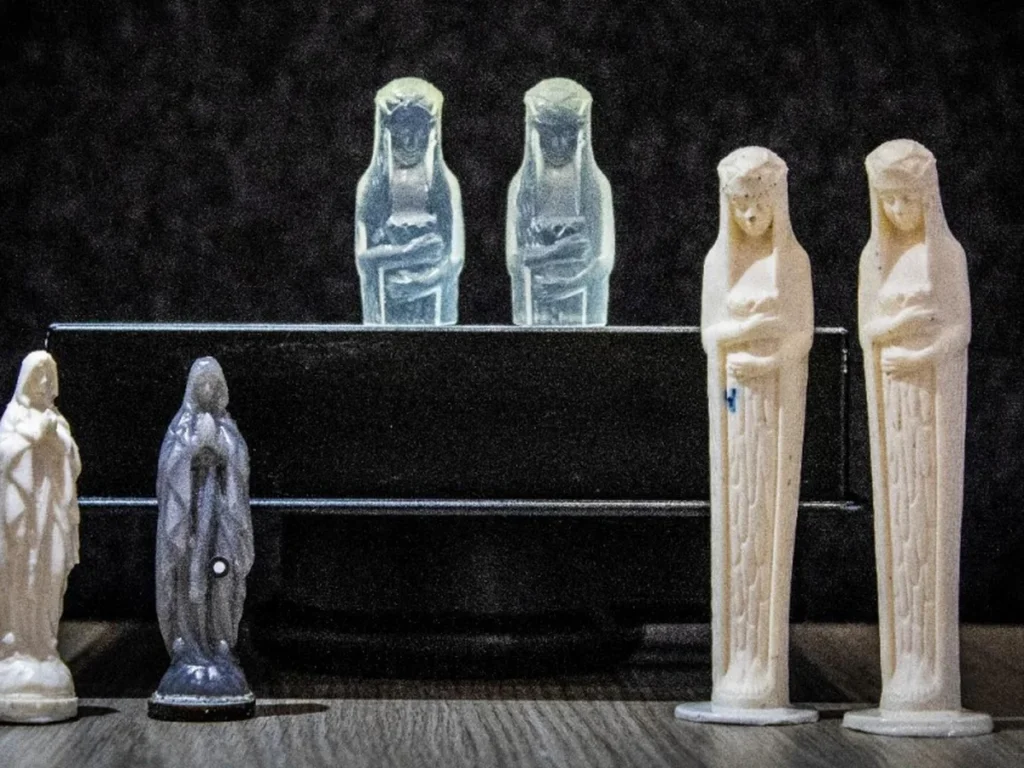

Художественные изделия
Тонкий рельеф скульптур и литых фигур сохраняется в модели: по ней делают копии, реставрируют и восстанавливают утраченные детали.
06
Часто задаваемые вопросы
Метод построения® - официальный дилер Shining 3D в России. Доставка по всей России, гарантия и сервисная поддержка.
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу и программное обеспечение.
Да. Деталь с выраженной формой совмещается по геометрии, а на поворотном столе - по повороту стола.
ASC, STL, OBJ и другие форматы, которые открываются в основных 3D-программах.
Нет, цветной камеры у OptimScan 5M Plus нет.
Сменой объективов: крупное поле до 400 × 300 мм - для деталей целиком, мелкое - для тонких элементов.
Точность одного кадра 0,005 мм, шаг точек до 0,04 мм. Точность проверяют по VDI/VDE 2634 часть 3.
БрендShining 3D
Тип сканераСтационарный
Включен в ГосРеестр СИ РФНет
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля реверс-инжиниринга, Для сканирования деталей
Страна производителяКитай
Технология сканированияструктурированный синий свет (LED)
Поле одного кадра≤ 400 × 300 мм
Точность кадра0,005 мм
Шаг точек≤ 0,04 мм
Рабочее расстояние560 мм
Камеры5 Мп
Время кадра≤ 1,5 с
Вес сканера6,8 кг
СертификатыCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TISAX
Подтверждение точностиVDI/VDE 2634 часть 3, лаборатория по ISO/IEC 17025
Совместимые программыGeomagic Design X, Geomagic Control X, PolyWorks, BlueStar Mapping
