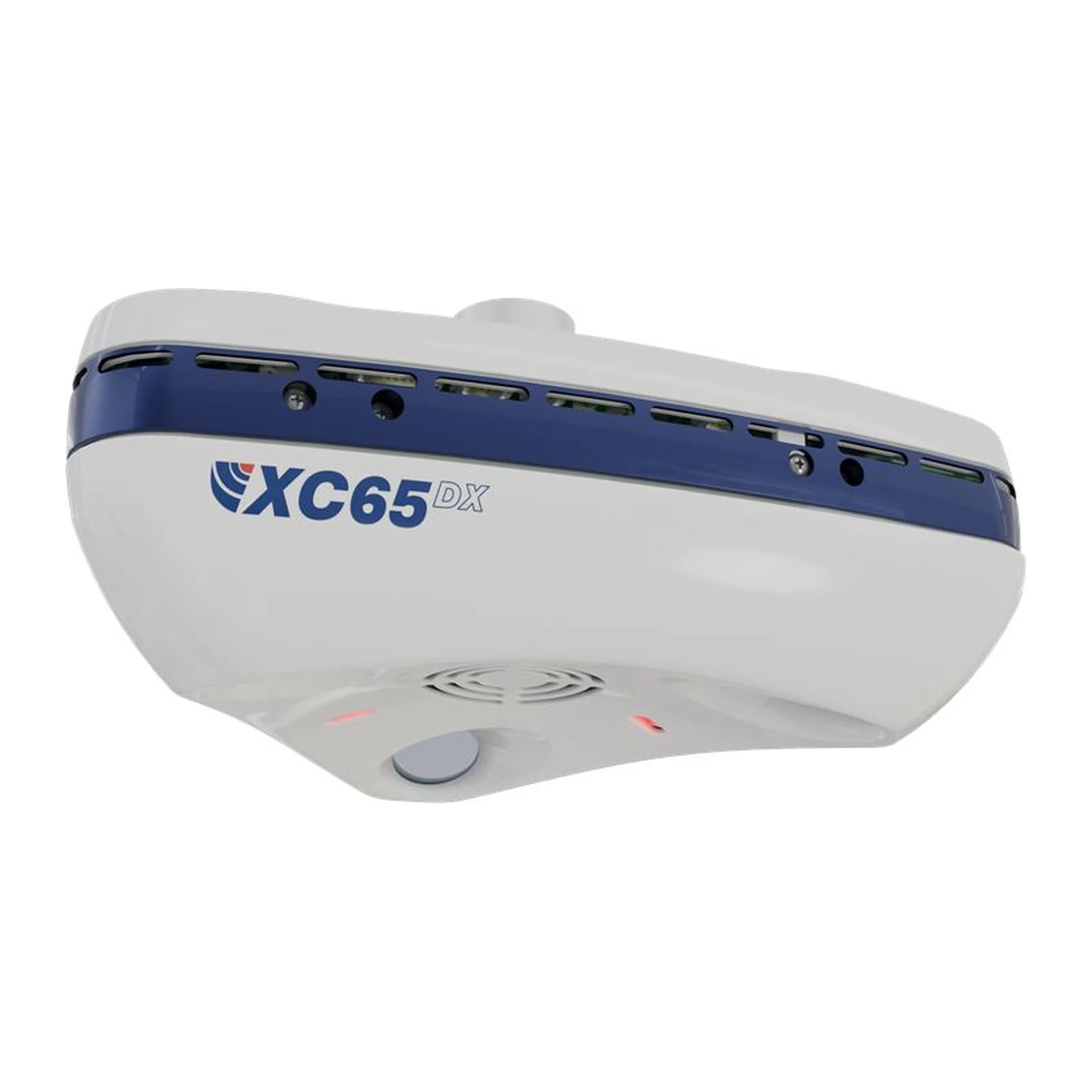

3D-сканер LK Metrology XC65DX
Предзаказ
Артикул: 210142
LK Metrology XC65DX - крестовой лазерный 3D-сканер на КИМ: три лазерные линии снимают отверстия, пазы и поверхности за один проход.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
LK Metrology XC65DX - крестовой лазерный 3D-сканер на координатно-измерительную машину: в одном корпусе три лазерных линии, разнесённые на 120°. Сканер смотрит на деталь с трёх сторон и за один проход собирает столько данных, сколько линейный сканер за три.
Раньше модель выпускалась под маркой Nikon как XC65Dx. Отверстия, пазы, канавки и шпильки снимаются без переориентации головки, а траектории программируются проще: элемент или поверхность захватываются одним проходом. В режиме креста скорость - 3 × 25 000 точек в секунду, в режиме одной линии - 75 000, частота - 75 Гц, в каждой линии 900 точек. Ширина и глубина каждой линии - 65 мм. Технология ESP3 подстраивает лазер под каждую точку, поэтому разные материалы снимаются без настройки и подготовки детали. Версия XC65DXLS с увеличенным выносом снимает геометрию на расстоянии до 170 мм: она дотягивается до полостей кузова и сканирует поверх зажимов. Вес - 440 г, у версии LS - 480 г.
XC65DX подходит для контроля кузова в белом, зазоров и перепадов панелей, отливок трансмиссии и деталей из пластика, часто на КИМ с горизонтальной рукой. Сканер для свободных форм - LK Metrology L100NX, точный - LC15DX, другие - в разделе Промышленные 3D-сканеры.
Каждая из трёх линий XC65DX имеет ширину и глубину 65 мм. Обычный XC65DX работает на расстоянии 75 мм, версия XC65DXLS - на 170 мм. Точность у версий разная: ошибка формы по ISO 10360-8 - 25 и 35 мкм, ошибка размера - 45 и 80 мкм, рассеяние точек - 48 и 60 мкм при угле конуса 115° и 125°. Тест нескольких щупов (MPEAL) у обеих - 9 мкм, на КИМ с точностью 2 мкм + L/350 и выше.
Корпус LK Metrology XC65DX - 155 × 86 × 142 мм, вес - 440 г, у версии LS - 480 г. Сканер подходит к головкам Renishaw PH10M(i)(Q), CW43 и PHS, лазер - класса 2, а мощность каждой точки технология ESP3 подбирает автоматически. В режиме одной линии он снимает 75 000 точек в секунду - это удобно для свободных поверхностей, а режим креста нужен для отверстий и кромок. В комплект входят эталонная сфера, ключ фиксации Autojoint, сертификаты и чемодан для хранения.
Лазерные сканеры этой линейки больше 25 лет выпускала Nikon Metrology; в 2024 году LK Metrology приняла их разработку, производство и сервис. Описание модели у производителя - lkmetrology.com. Подробнее - в каталоге 3D-сканеры LK Metrology. Если останутся вопросы, наши специалисты помогут.
- Три лазерные линии под 120°
- 3 × 25 000 точек/с
- Элементы без переориентации
- Вынос до 170 мм (LS)
- Технология ESP3
- Кузов в белом

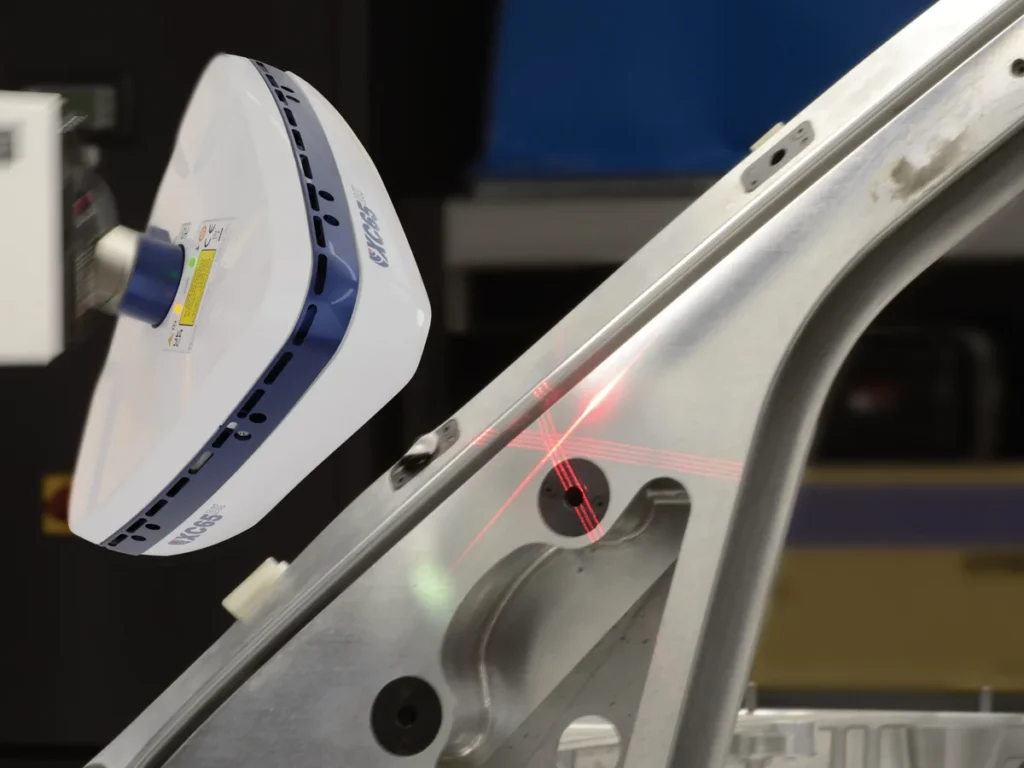

Кузов в белом
Сканер за один проход проверяет крепёжные отверстия и свободные поверхности кузова.
01

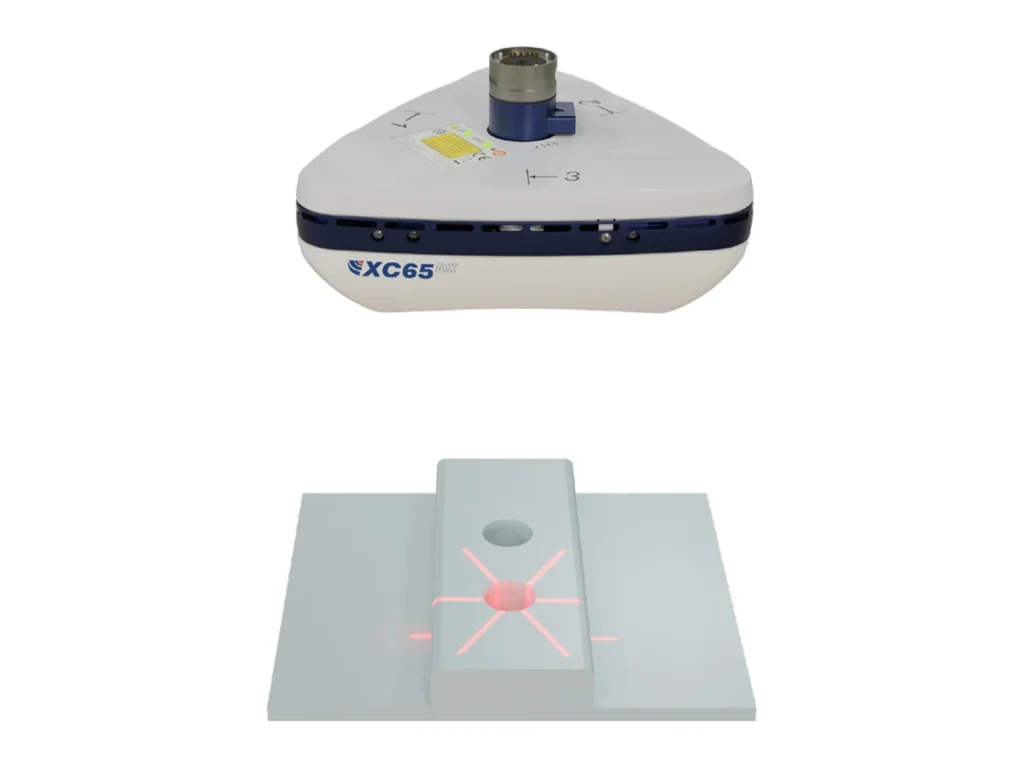

Три линии под 120°
Три лазерные линии смотрят на элемент с трёх сторон, поэтому головку не нужно переориентировать.
02

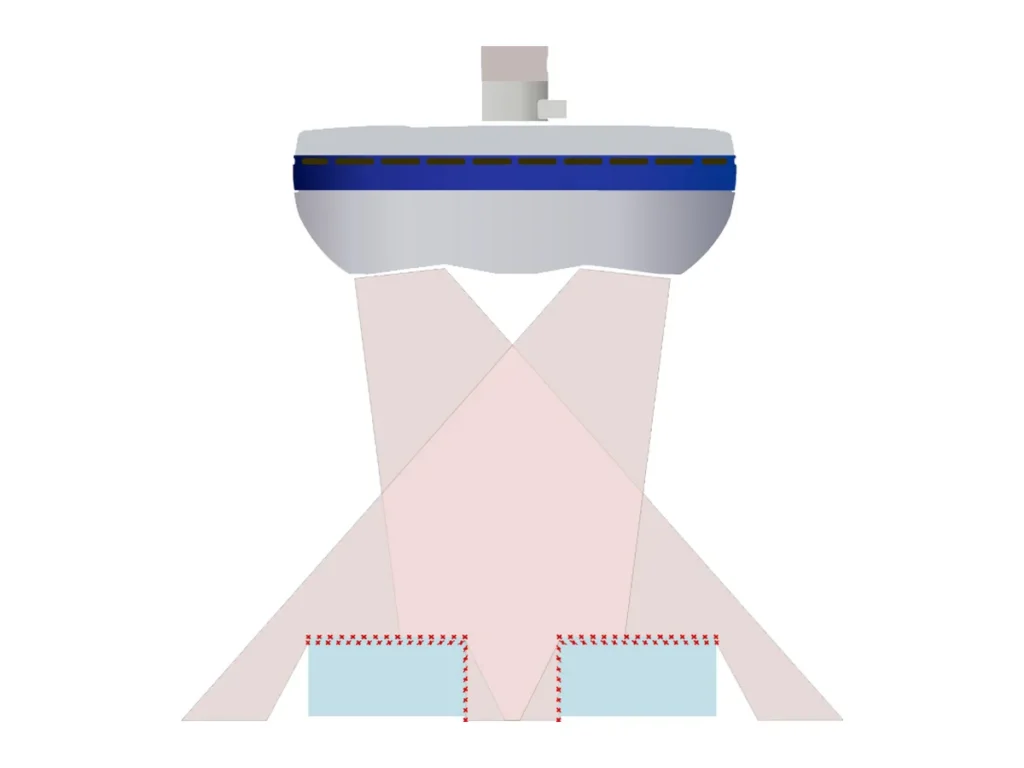

Вынос до 170 мм
Версия XC65DXLS снимает геометрию на расстоянии до 170 мм и дотягивается до полостей и мест за зажимами.
03

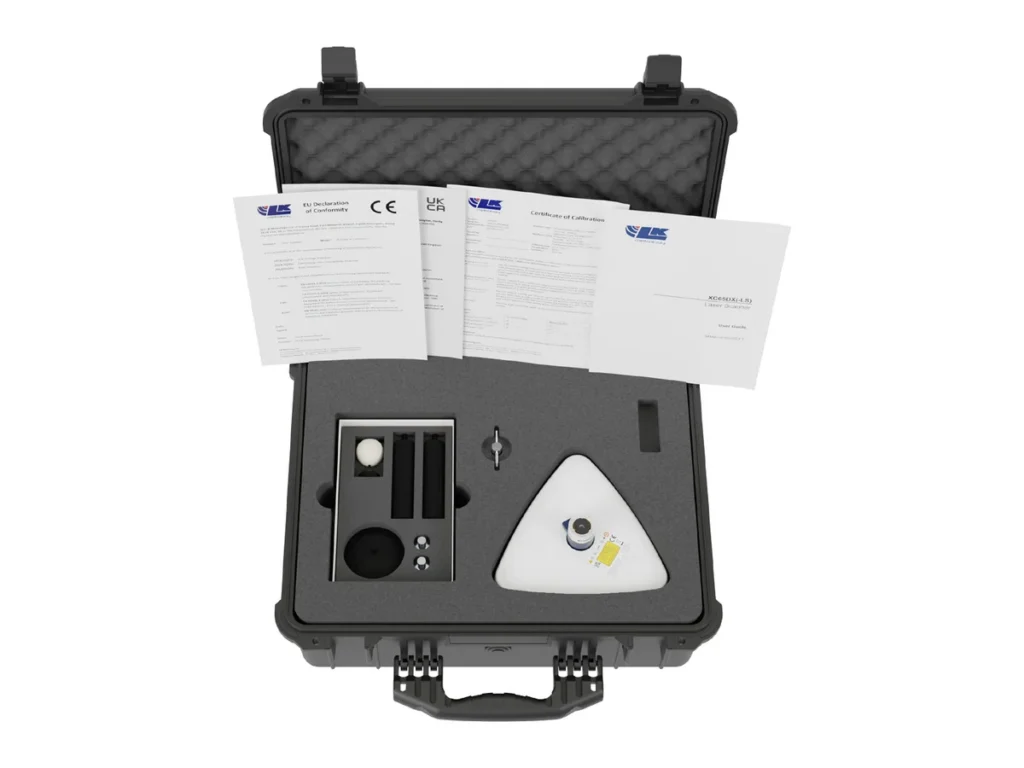

Комплект в чемодане
Сканер, эталонная сфера, ключ Autojoint, сертификаты и документация поставляются в чемодане.
04
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
У XC65DXLS увеличенный вынос: рабочее расстояние 170 мм против 75 мм, поэтому он достаёт до полостей и сканирует поверх зажимов. Остальное устройство одинаковое.
Линии под 120° смотрят на деталь с трёх сторон, поэтому отверстия, пазы и шпильки измеряются за один проход без переориентации головки.
Тест нескольких щупов (MPEAL) - 9 мкм; ошибка формы по ISO 10360-8 - 25 мкм, у версии LS - 35 мкм (для КИМ с точностью 2 мкм + L/350 и выше).
Да, это та же модель: в 2024 году линейка лазерных сканеров Nikon перешла к LK Metrology.
Для кузова в белом, зазоров и перепадов панелей, отливок трансмиссии, пластиковых и выдувных деталей.
БрендLK Metrology
Тип сканераСтационарный
Сканирование текстур/цветаНет
Сканирование без маркеровДа
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля сканирования деталей
Страна производителяВеликобритания
Типкрестовой лазерный 3D-сканер для КИМ (три линии)
Лазеркласс 2
Расположение линий3 линии под 120°
Скорость (режим креста)3 × 25 000 точек/с
Скорость (одна линия)75 000 точек/с
Частота75 Гц
Точек в линии900
Ширина линии3 × 65 мм
Глубина измерения3 × 65 мм
Рабочее расстояние75 мм (XC65DX) / 170 мм (XC65DXLS)
Тест нескольких щупов (MPEAL)9 мкм
Ошибка формы, ISO 10360-825 мкм (XC65DX) / 35 мкм (XC65DXLS)
Ошибка размера, ISO 10360-845 мкм / 80 мкм
Рассеяние, ISO 10360-848 мкм / 60 мкм
Угол конуса115° / 125°
Условие точностидля КИМ с точностью 2 мкм + L/350 и выше
Мощность лазераESP3, для каждой точки
ГоловкиRenishaw PH10M(i)(Q), CW43, PHS
Габариты155 × 86 × 142 мм
Вес440 г (XC65DX) / 480 г (XC65DXLS)
Прежнее названиеNikon XC65Dx(-LS)
- 3D-сканер XC65DX или XC65DXLS
- Эталонная сфера
- Ключ фиксации Autojoint
- Сертификаты и документация
- Чемодан для хранения
Состав поставки уточняется в коммерческом предложении
