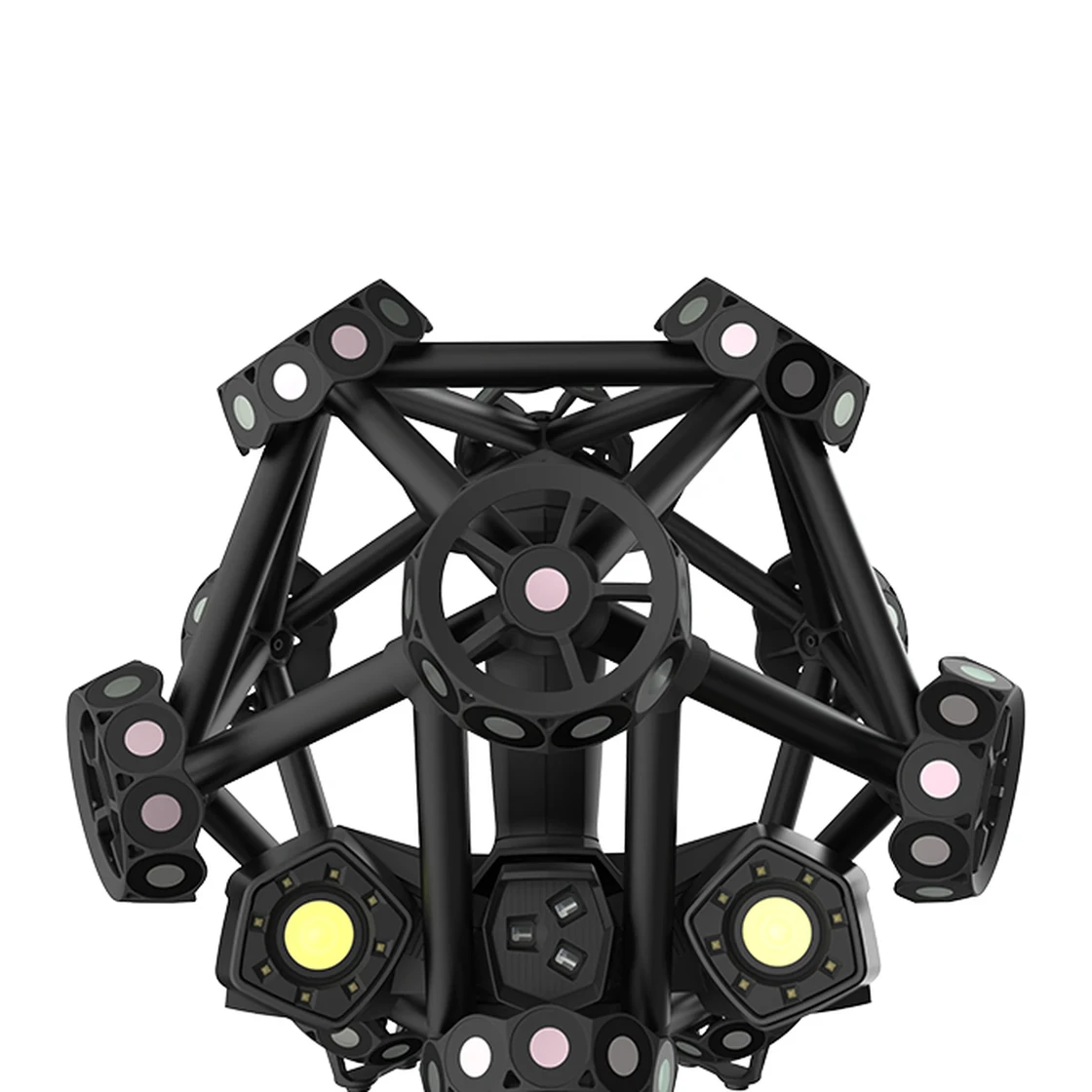

3D-сканер Creaform MetraSCAN BLACK2

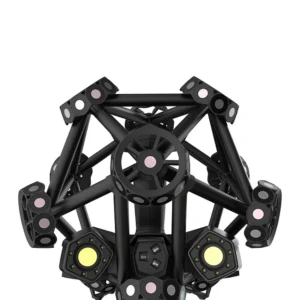

Creaform MetraSCAN BLACK2 - старшая оптическая КИМ серии MetraSCAN 3D для крупных деталей и цехов с вибрацией. Трекер C-Track видит сканер на расстоянии до 6 м, объём измерений - до 46,7 м³, точность - 0,025 мм, скорость - 2 800 000 измерений в секунду.

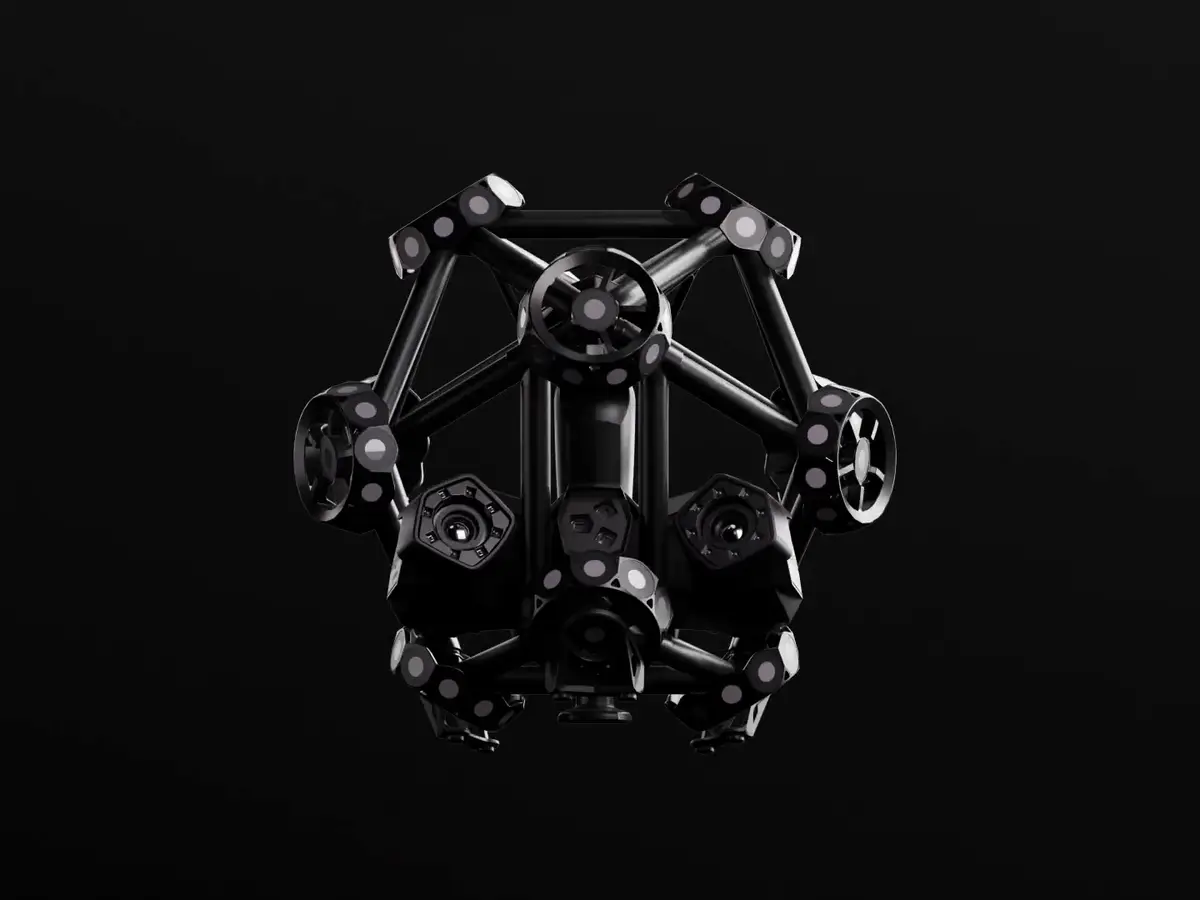

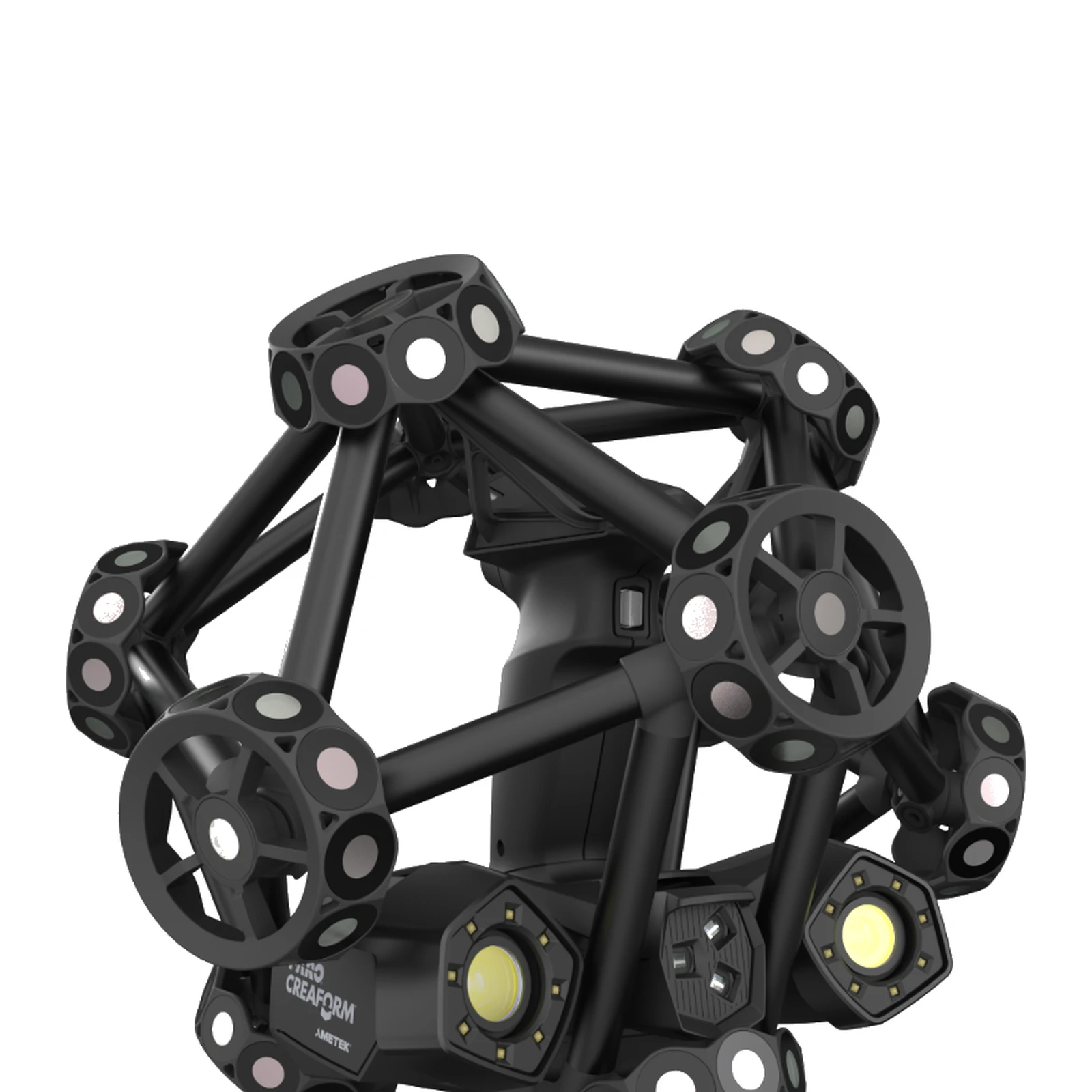

Сканер несёт 46 синих лазерных линий и одну дополнительную, поле - 310 × 350 мм. Систему используют в трёх режимах: с трекером C-Track без меток на детали, автономно по меткам для быстрых проверок в тесных местах, куда трекер не видит (0,020 мм + 0,040 мм/м), и со щупом HandyPROBE для скрытых точек (0,025 мм). Автоматический затвор подстраивает экспозицию под материал и отделку поверхности. Объёмная точность - 0,064 мм на 9,1 м³, 0,075 мм на 16,6 м³ и 0,100 мм на 46,7 м³. Динамическое отслеживание держит точность при вибрации и движении детали. Приёмка - по VDI/VDE 2634 часть 3 и ISO 10360.

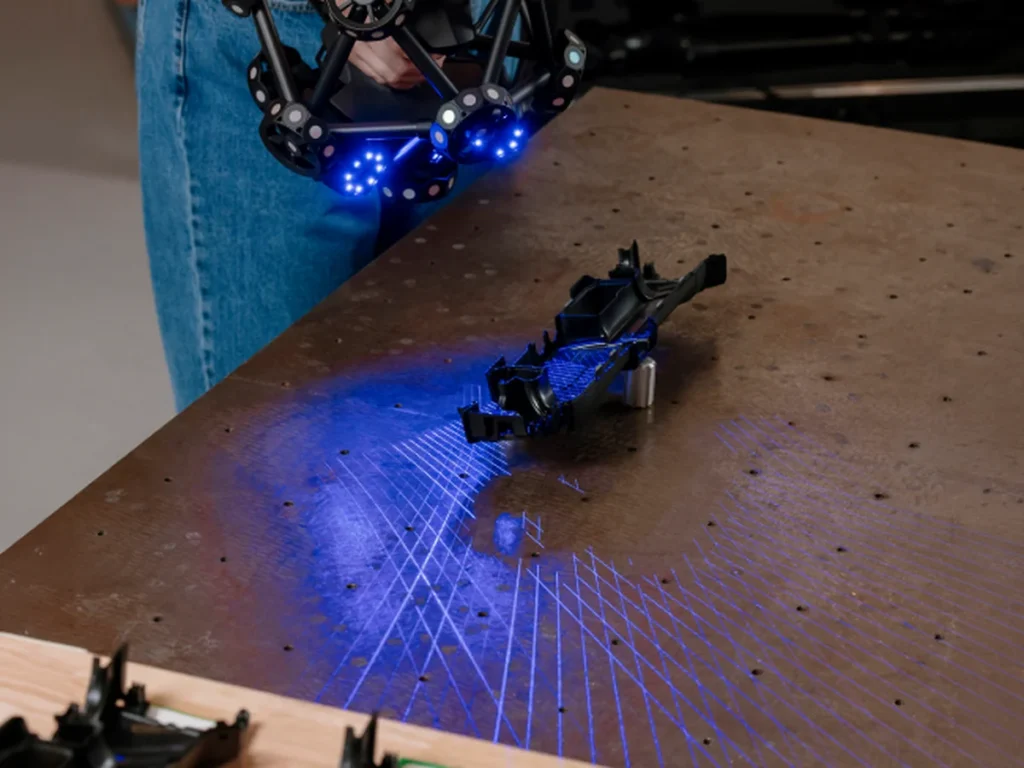

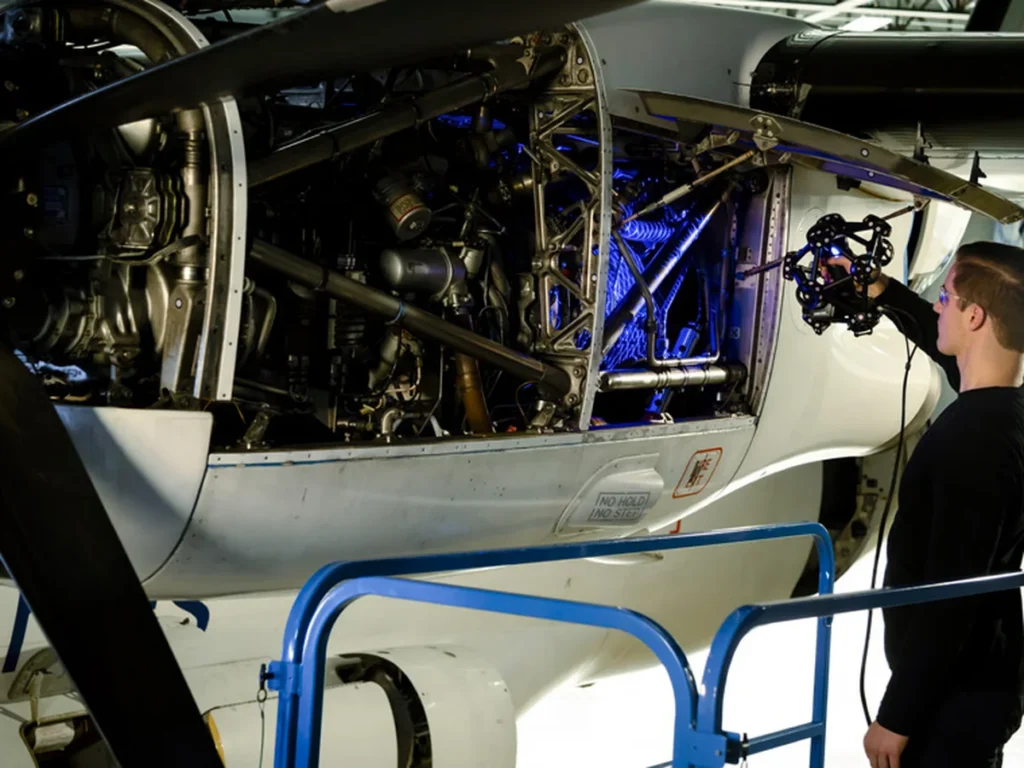

MetraSCAN BLACK2 подходит для деталей от 0,2 до 10 м: кузовов, авиационных узлов, крупных отливок и оснастки. Версия с трекером до 4,2 м - Creaform MetraSCAN BLACK+ Elite, ручной сканер для крупных деталей - HandySCAN MAX EVO Elite, другие - в разделе Промышленные 3D-сканеры.

Объёмная точность MetraSCAN BLACK2 - 0,064 мм в объёме 9,1 м³, 0,075 мм в объёме 16,6 м³ и 0,100 мм в объёме 46,7 м³. При автоматическом расширении объёма точность составляет 0,025 мм + 0,015 мм/м, поэтому трекер можно переставлять вокруг крупной детали без потери привязки. Ошибка формы на сфере - 0,025 мм, на плоскости - 0,045 мм, дальность трекера - до 6,0 м, детали - от 0,2 до 10 м.

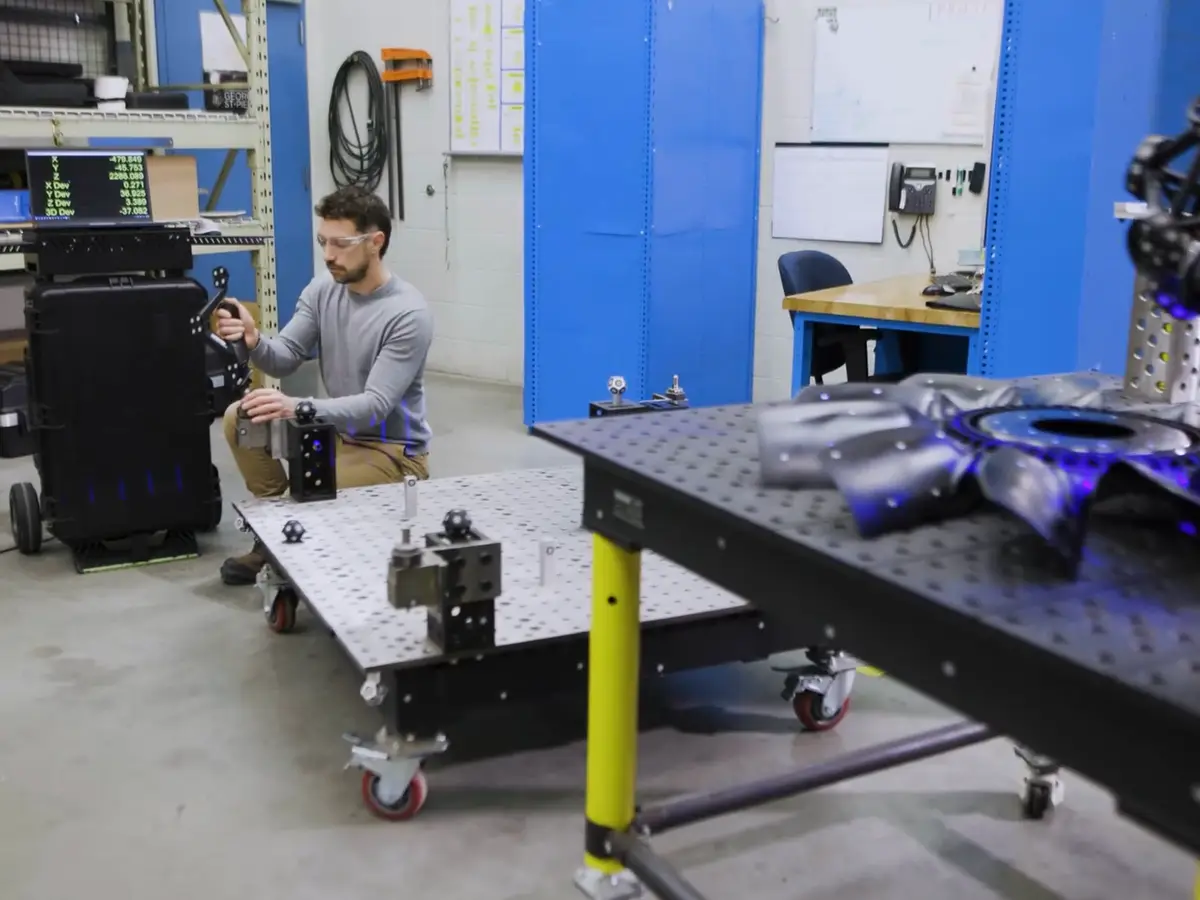

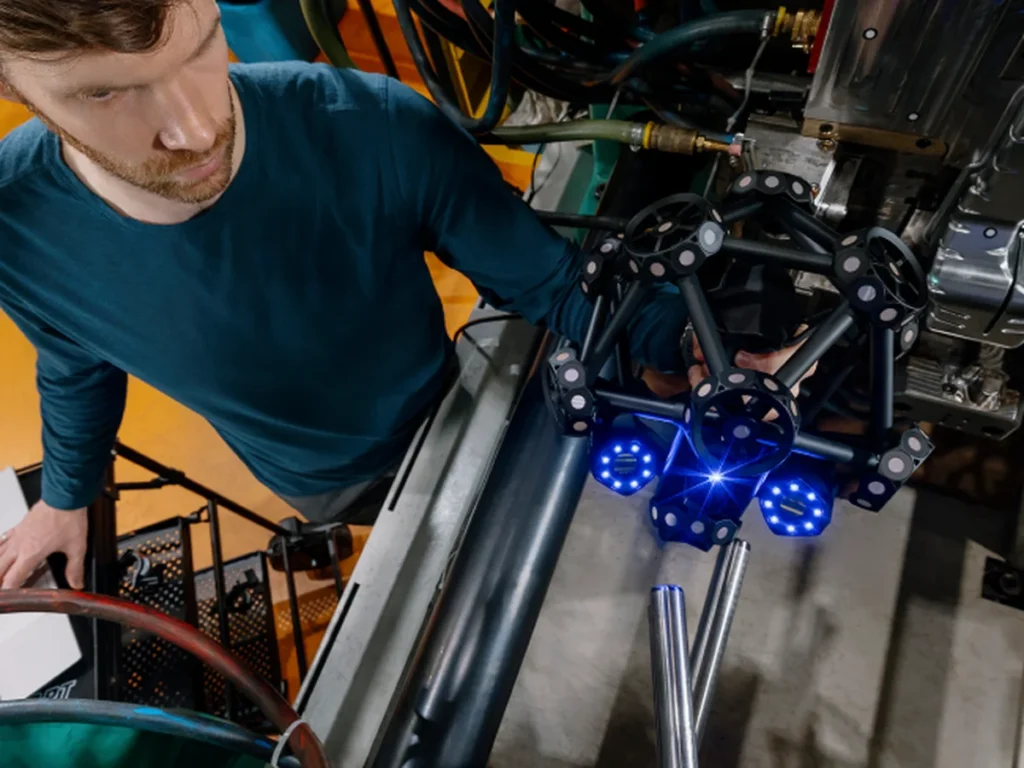

Автоматический затвор и помощь в настройке сокращают подготовку: оператор начинает съёмку без ручного подбора экспозиции. Минимальные элементы - штырь 0,75 мм, отверстие 1,25 мм, уступ 0,025 мм и стенка 0,5 мм. Рабочее расстояние сканера - 300 мм, глубина резкости - 250 мм. Сканер весит 1,49 кг, трекер C-Track - 5,7 кг, щуп HandyPROBE - 0,5 кг, корпус защищён по IP50.

Подключение - по USB 3.0, рабочая температура - от +5 до +40 °C, влажность - 10-90 % без конденсата, лазер класса 2M безопасен для глаз. Creaform MetraSCAN BLACK2 работает в Creaform.OS с модулями Creaform Metrology Suite, данные сохраняются в STL, OBJ, PLY, 3MF, FBX, DAE, TXT, WRL, X3D и ZPR и открываются в Geomagic, PolyWorks, Metrolog X4, SpatialAnalyzer, Verisurf и CAD-программах.

Creaform с 2013 года входит в американскую группу AMETEK, а с 2025 года работает вместе с FARO под маркой FARO CREAFORM. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
