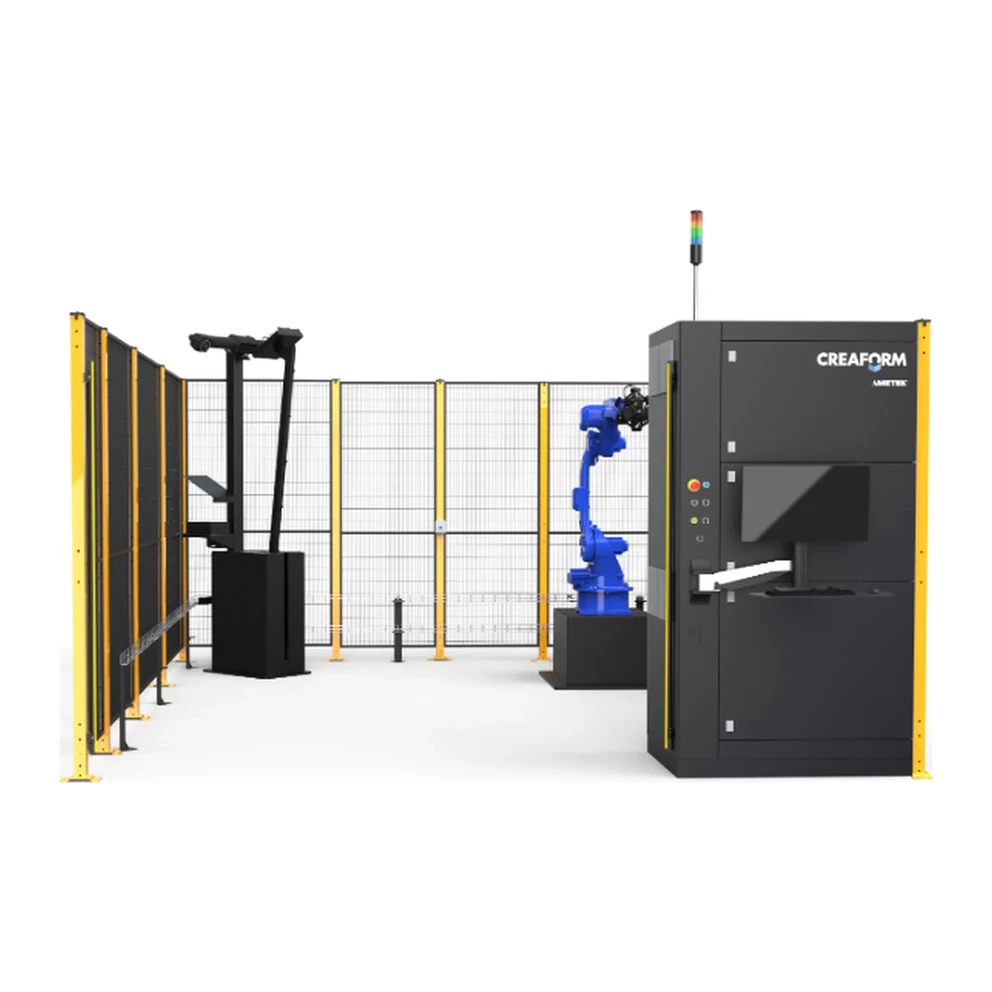

Система 3D-контроля Creaform CUBE-R M2

Creaform CUBE-R M2 - компактная измерительная ячейка под ключ для автоматического 3D-контроля деталей до 2 м. В ячейке работают промышленный робот Yaskawa GP25 или Fanuc M-20iD/25, 3D-сканер MetraSCAN-R BLACK+ Elite или Elite HD и оптический трекер C-Track, точность сканера - 0,025 мм.

Ячейка спроектирована для производства: точность сохраняется при вибрации, блестящие и тёмные поверхности снимаются без подготовки. Офлайн-программирование в модуле Automation, полнокадровые 3D-данные с высокой частотой и параллельная обработка дают короткий цикл и приближают завод к сплошному контролю. Конструкция модульная: Creaform настраивает ячейку под размеры деталей, а позже её можно расширить. Опции - лазерное позиционирование Virtek Iris 3D для точной установки детали и оснастки, комплект паллет для загрузки деталей вне ячейки, защищённый удалённый доступ для сервиса и съёмная монтажная плита. Габариты ячейки - 5,2 × 4,3 × 2,9 м, ширина проёма - 2,8 м, поворотного стола в M2 нет.

CUBE-R M2 подходит для автомобильной штамповки, литья и серийных деталей среднего размера. Версия с поворотным столом и деталями до 3 м - Creaform CUBE-R M3, сканер для своей ячейки - MetraSCAN-R BLACK+ Elite HD, другие - в разделе Стационарные 3D-сканеры.

Объёмная точность Creaform CUBE-R M2 - 0,064 мм в объёме 9,1 м³ и 0,078 мм в объёме 16,6 м³. Положение сканера отслеживает трекер C-Track, поэтому точность не зависит от повторяемости робота и сохраняется при вибрации в цеху. Рабочая температура - от +5 до +40 °C, ячейку ставят прямо у производственной линии.

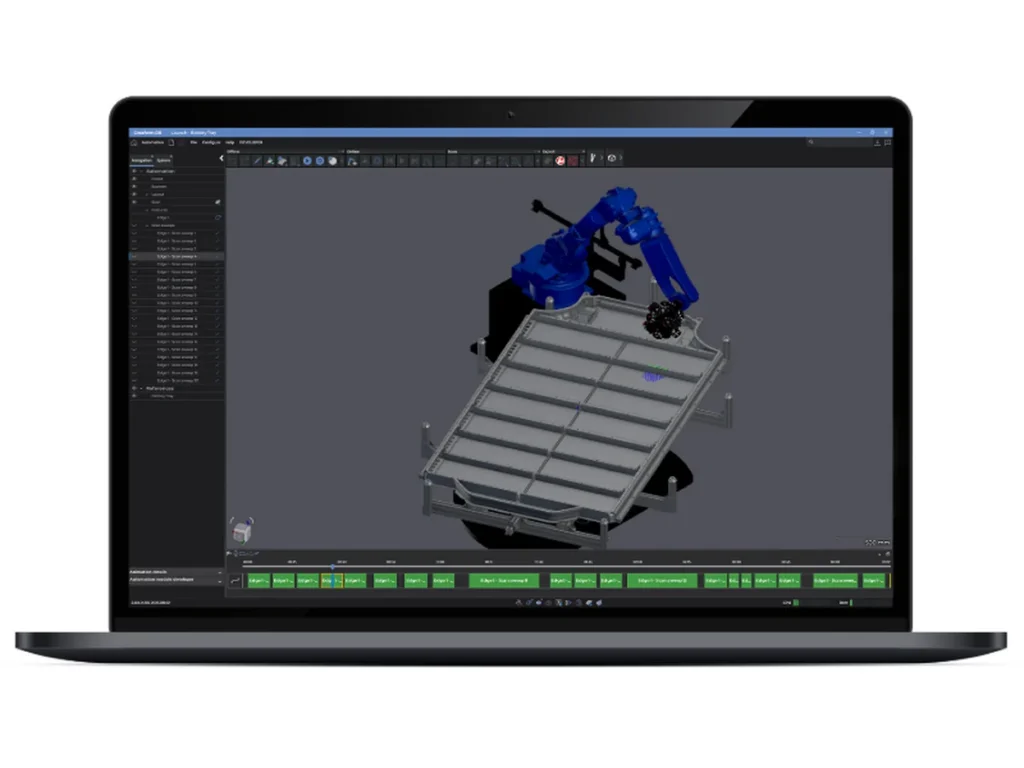

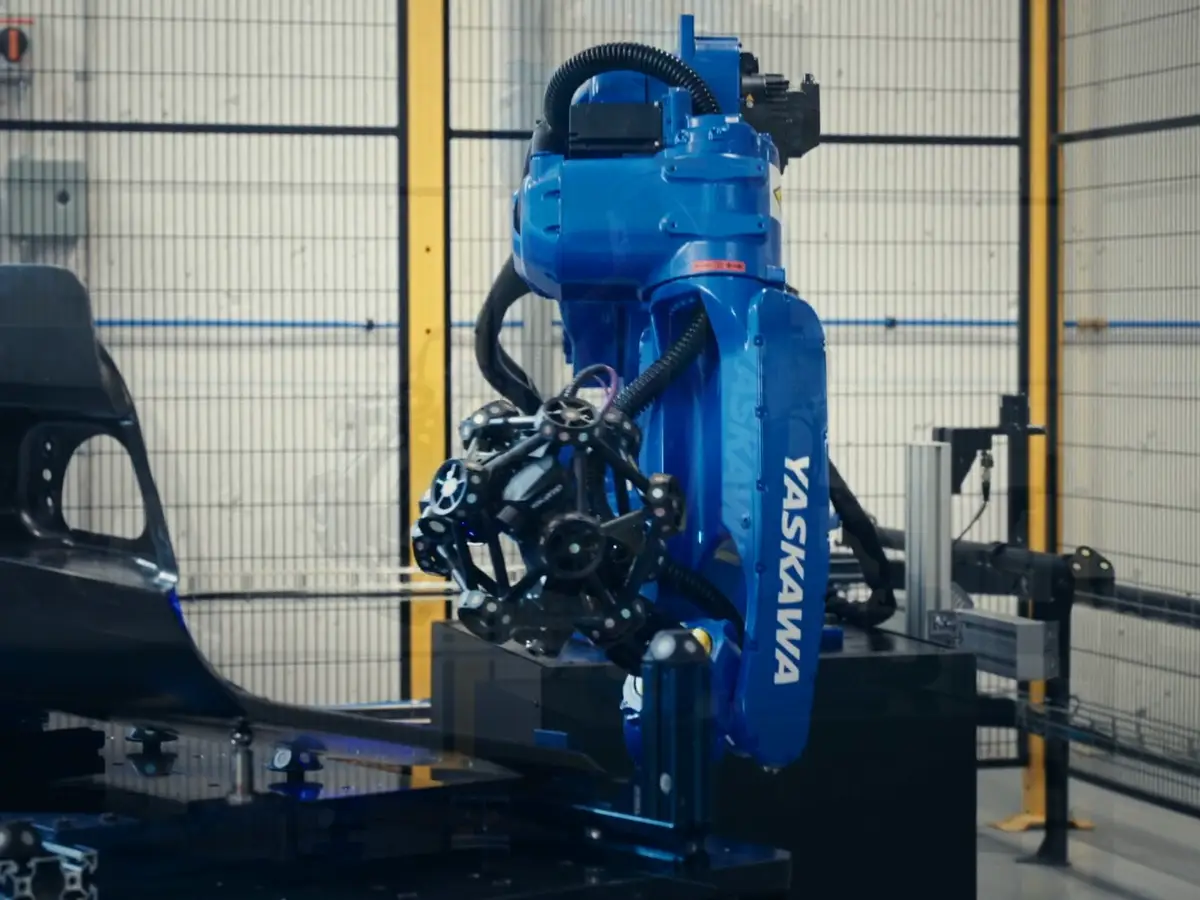

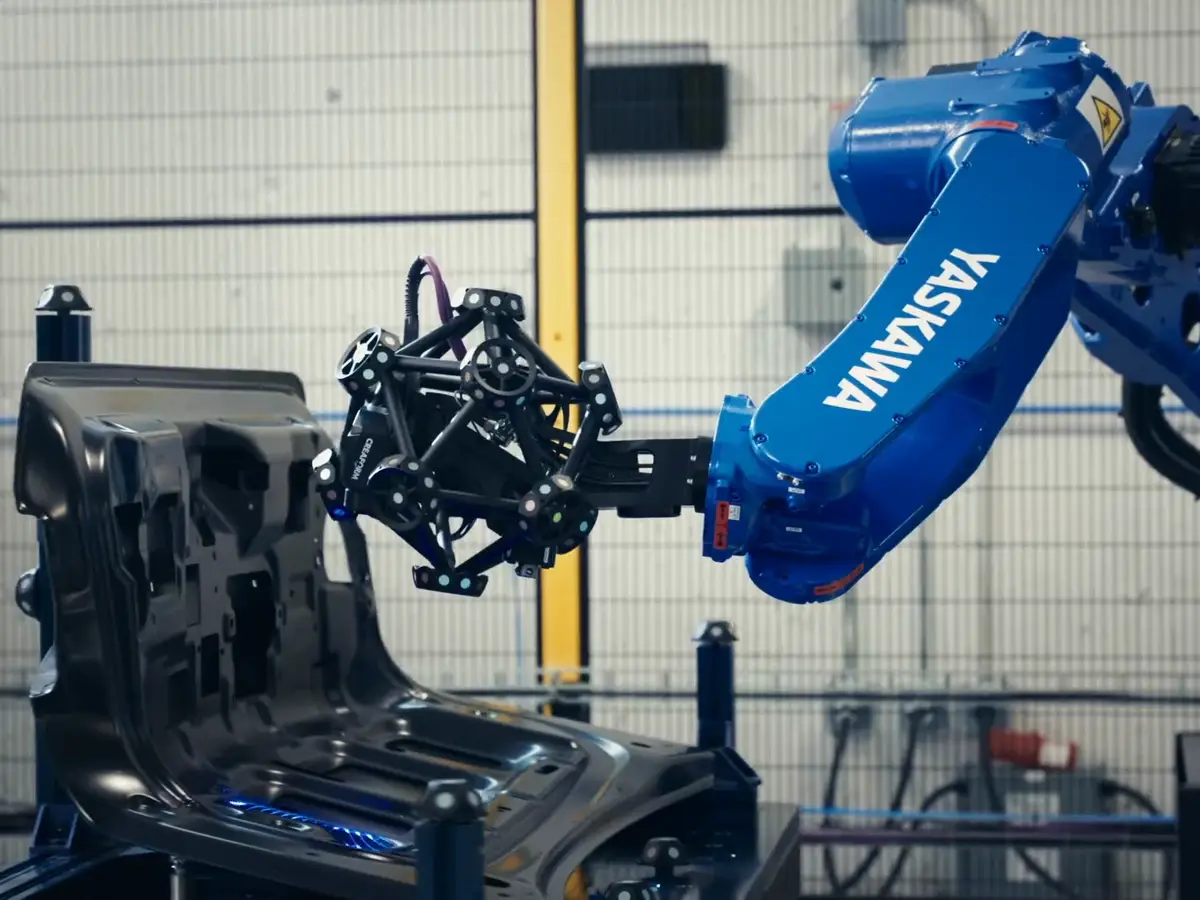

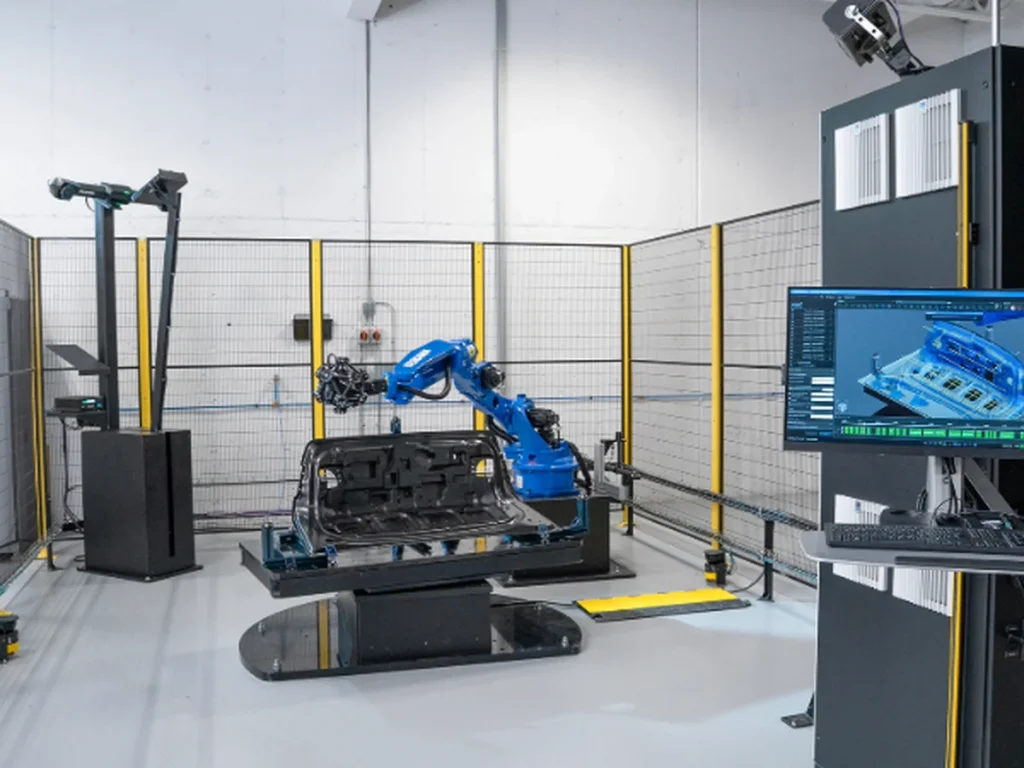

Робот в ячейке ведёт сканер по программе, а оператор только загружает деталь и запускает контроль, поэтому съёмка идёт без оператора у детали. Траектории готовят офлайн в модуле Automation программы Creaform Metrology Suite: программист работает на компьютере с моделью детали, пока ячейка продолжает измерять. Тёмные и блестящие детали снимаются без напыления.

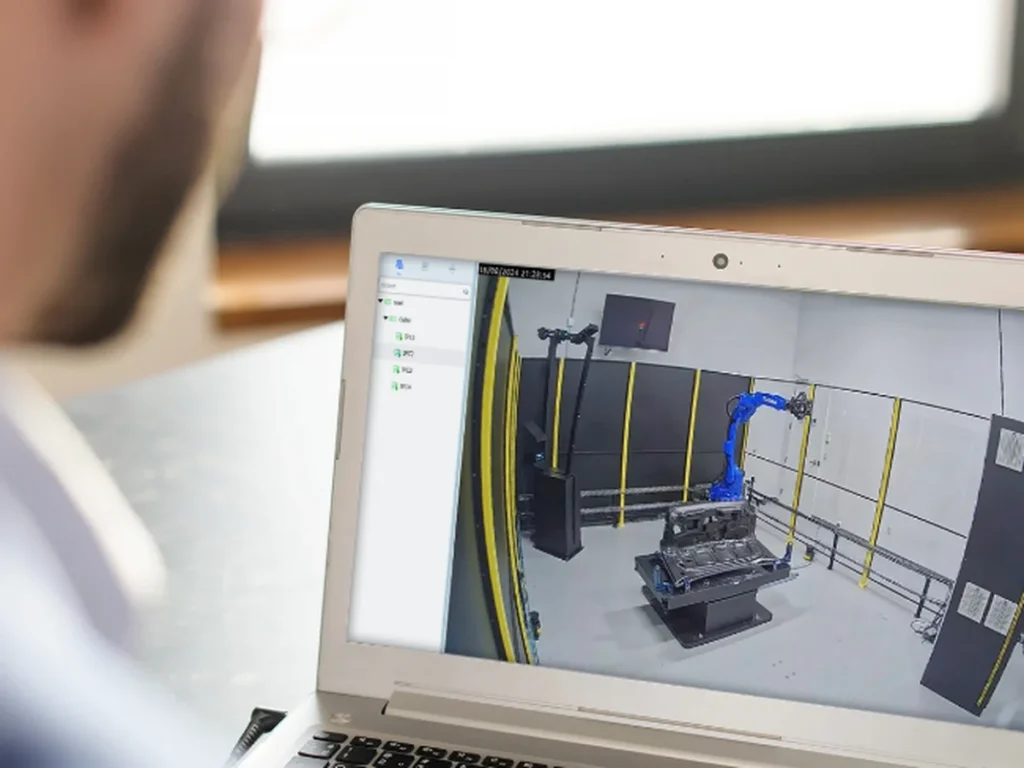

Защищённый удалённый доступ позволяет сервисной службе проверить ячейку и помочь с настройкой без выезда. Поворотного стола в M2 нет, поэтому деталь ставят на фиксированную оснастку, а робот обходит её с доступных сторон. Если позже понадобятся более крупные детали, модульная конструкция позволяет расширить ячейку. Комплект паллет позволяет готовить следующую деталь вне ячейки, пока робот измеряет текущую, поэтому цикл почти не прерывается. Съёмная монтажная плита упрощает установку и перенос ячейки. Отчёт об отклонениях формируется автоматически.

Creaform с 2013 года входит в американскую группу AMETEK, а с 2025 года работает вместе с FARO под маркой FARO CREAFORM. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
