3D-сканер ZEISS ATOS 5 for Airfoil

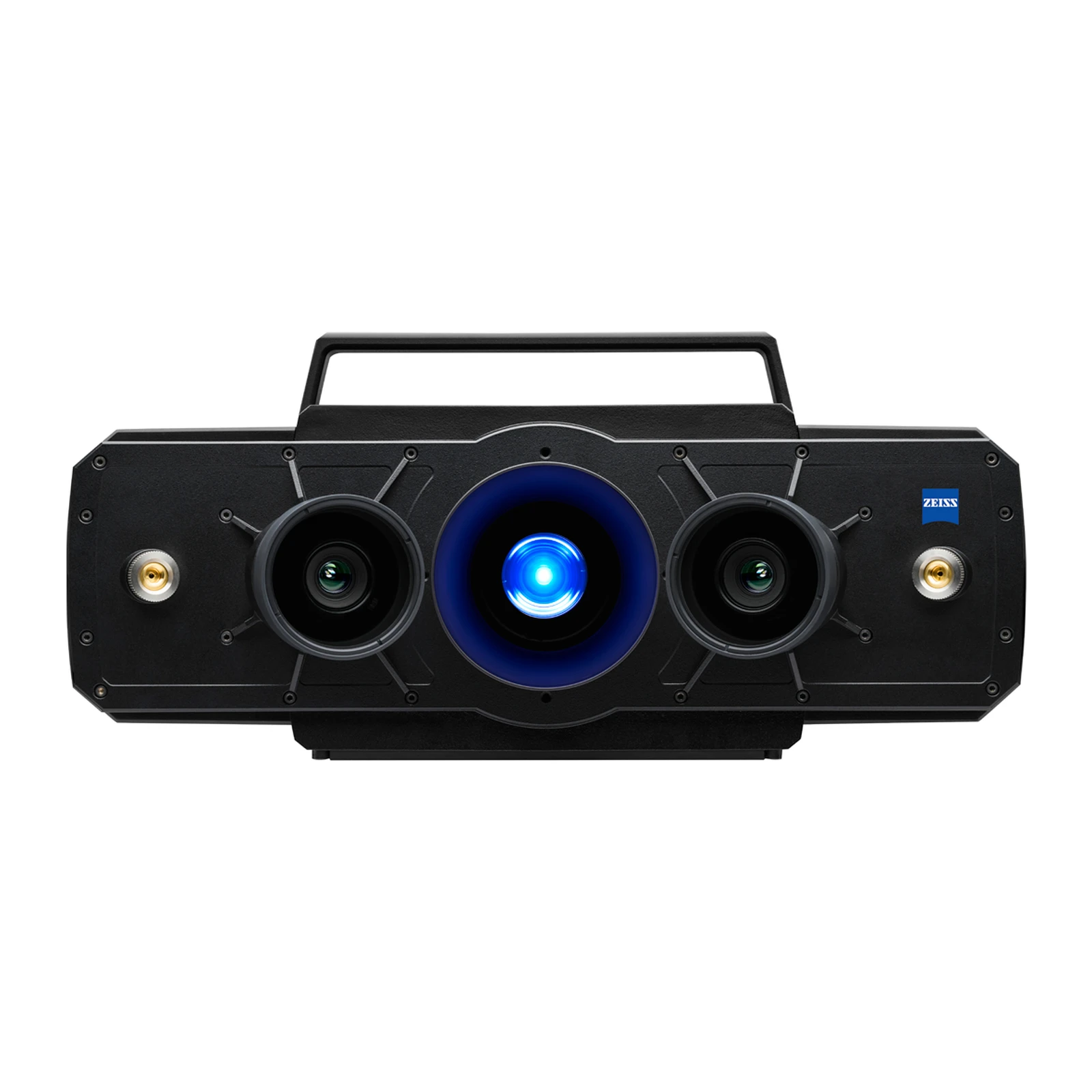

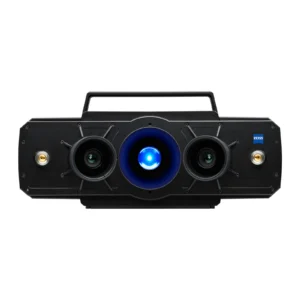

ZEISS ATOS 5 for Airfoil - 3D-сканер для небольших и средних сложных деталей авиации и энергетики: лопаток турбин и вентиляторов, блисков, барабанов и спрямляющих аппаратов. Каждый скан даёт 12 миллионов точек, поле измерения - от 100 × 70 до 400 × 300 мм, рабочее расстояние - 530 мм.

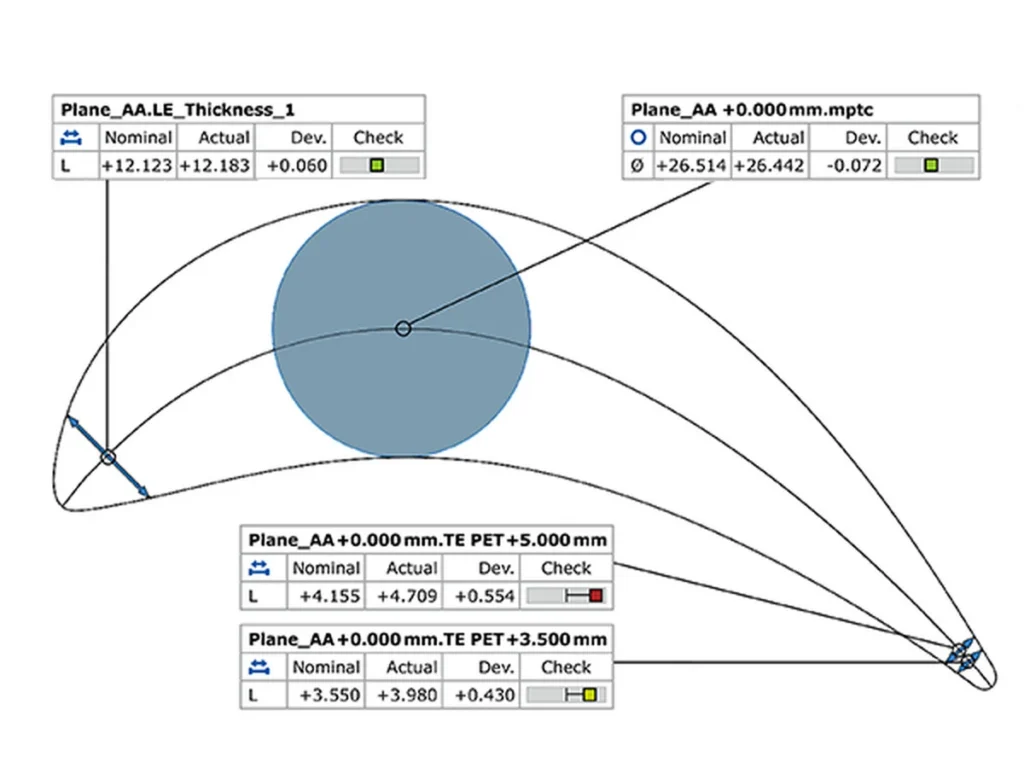

Уменьшенное рабочее расстояние и высокая стабильность рассчитаны на малые поля, где важна точность на кромках лопаток. Съёмка кадра занимает меньше пятой доли секунды: лопатку вентилятора сканируют меньше чем за 20 минут, блиск - примерно за час. Программа ZEISS INSPECT содержит полный набор функций для профилей: точки и окружности кромок, толщины, проверку формы и положения сечений методами Чебышева, Гаусса и по допуску, а также собственные принципы контроля UDIP. Карта отклонений от CAD или эталона показывает скрытые дефекты. Сканер работает вручную и в автоматике, в том числе в ячейках ScanBox 5110 и 5120 и их версиях RC.

ATOS 5 for Airfoil подходит для производства, ремонта и обслуживания газотурбинных двигателей и энергетических турбин. Универсальная модель - ZEISS ATOS 5, ячейка с загрузкой роботом - ScanBox Series 5 RC, другие - в разделе Промышленные 3D-сканеры.

ATOS 5 for Airfoil создан для газотурбинной отрасли и энергетики. Рабочее расстояние оптимизировано под небольшие поля, от 100 × 70 мм, а стабильность сенсора позволяет снимать мелкие детали и геометрию кромок с высокой точностью. Принцип Triple Scan с двумя камерами и проектором снимает блестящие поверхности и углубления полнее, в каждом скане 12 млн точек, а время кадра меньше 0,2 с.

Главное преимущество модели - скорость: лопатка турбины проверяется за несколько минут. Для профилей в программе есть отдельные функции: кромки, толщины, сечения и анализ UDIP. ZEISS ATOS 5 for Airfoil работает вручную и в автоматических машинах ScanBox 5110, 5120 и версиях RC с загрузкой роботом. Поле измерения - до 400 × 300 мм, размеры сенсора - около 550 × 320 × 200 мм, рабочая температура - от +5 до +35 °C. Данные сравнивают с CAD-моделью в ZEISS INSPECT, а результаты по сериям лопаток и блисков сводят в отчёты для контроля процесса.

Чем короче цикл, тем больше лопаток проходит полный контроль, а не выборочный. Это важно для блисков и рабочих колёс, где каждая лопатка влияет на балансировку узла. Программа ZEISS INSPECT входит в комплект. Результаты контроля сохраняются в отчёт, поэтому лопатки разных партий удобно сравнивать между собой по одним и тем же сечениям.

Carl Zeiss GOM Metrology аккредитована как лаборатория калибровки эталонов длины и координат для оптической метрологии. Описание модели у производителя - zeiss.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
