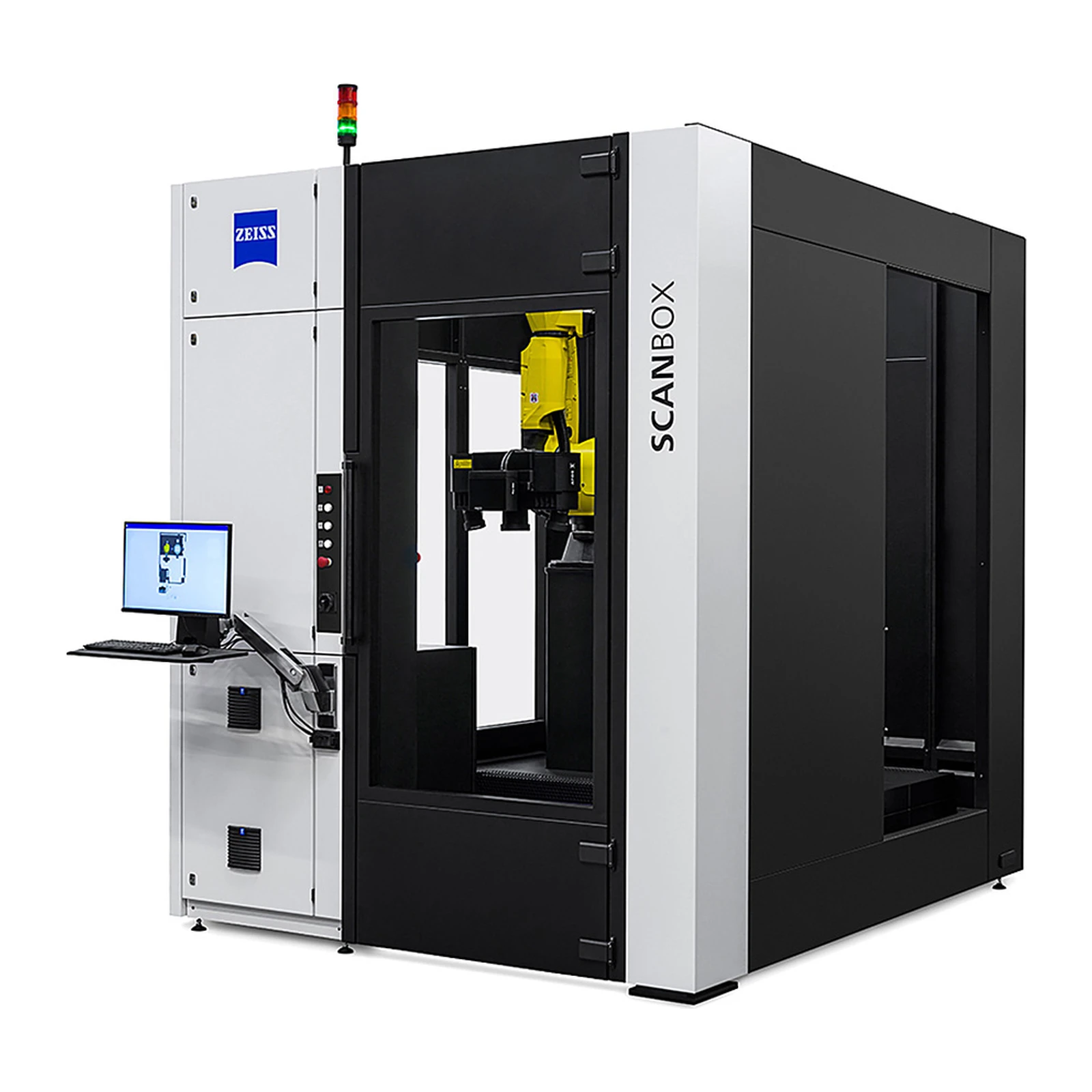

Система 3D-контроля ZEISS ScanBox Series 5 RC
Предзаказ
Артикул: 210133
ZEISS ScanBox Series 5 RC - оптические 3D-машины 5110 RC и 5120 RC с моторизованной дверью и загрузкой роботом для серийного контроля.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
ZEISS ScanBox Series 5 RC (Remote Control) - оптическая 3D-измерительная машина с моторизованной раздвижной дверью для автономного серийного контроля. Лопатки, навесные детали или инструмент загружает на поворотный стол робот или собственная система загрузки, деталь - до Ø 2000 мм и массой до 2000 кг.
Серия выпускается в двух моделях: 5110 RC для деталей до Ø 1000 мм и 5120 RC - до Ø 2000 мм, ширина проёма двери - 1000 и 1350 мм. Компактная площадь позволяет встроить машину в любую линию. Вместе с системами подачи ZEISS Integration Series загрузка полностью автоматизирована и простои исключаются. С магазинным загрузчиком машина работает автономно до 11 часов: оператор заполняет магазин партией деталей, например лопаток турбин, каждый ложемент несёт RFID-метку, по которой автоматически выбирается программа измерения, а после контроля деталь возвращается на место. Внутри работают сканеры ATOS 5 for Airfoil или ATOS 5.
ScanBox Series 5 RC подходит для серийного контроля лопаток, навесных деталей и инструмента. Версия с ручной загрузкой - ZEISS ScanBox Series 5, сканер для лопаток - ATOS 5 for Airfoil, другие - в разделе Стационарные 3D-сканеры.
ScanBox Series 5 RC (Remote Control) - оптическая измерительная машина с моторизованной сдвижной дверью. Робот или подобранная система загрузки кладёт на поворотный стол лопатки, навесные детали или оснастку, и машина измеряет без оператора. Модель 5110 RC занимает 2200 × 2850 мм и принимает детали до 1000 мм через проём 1000 мм, 5120 RC - 3600 × 3550 мм, детали до 2000 мм, проём 1350 мм, высота обеих - 3050 мм.
С магазинным загрузчиком, который вручную заполняют партиями лопаток, машина работает автономно до 11 часов, а метки RFID позволяют выбрать нужную программу измерения. Небольшая площадь позволяет встроить ZEISS ScanBox Series 5 RC в любую линию. Внутри работает сенсор ATOS 5 или ATOS 5 for Airfoil, а полное облако точек сравнивается с CAD-моделью или планом измерения. Системы загрузки ZEISS Integration Series подбирают под деталь, чтобы машина не простаивала. Программирование - в виртуальном измерительном помещении ZEISS INSPECT без навыков работы с роботом: траектории и оснастка проверяются в симуляции до запуска.
Автономная работа позволяет проверять каждую лопатку серии ночью и в выходные без увеличения штата. Данные о качестве сразу попадают в систему управления производством, и отклонения видны до того, как деталь уйдёт на следующую операцию. Volkswagen установил ScanBox с автоматической системой загрузки ZEISS Integration Series. Обе модели принимают сенсоры ATOS 5 и ATOS 5 for Airfoil.
Оптические 3D-сканеры ZEISS ведут историю от компании GOM из Брауншвейга, основанной в 1990 году и вошедшей в группу ZEISS в 2019 году. Описание модели у производителя - zeiss.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
- Загрузка роботом
- Детали до Ø 2000 мм
- Масса до 2000 кг
- Магазин на 11 часов
- RFID-выбор программы
- Сканеры ATOS 5

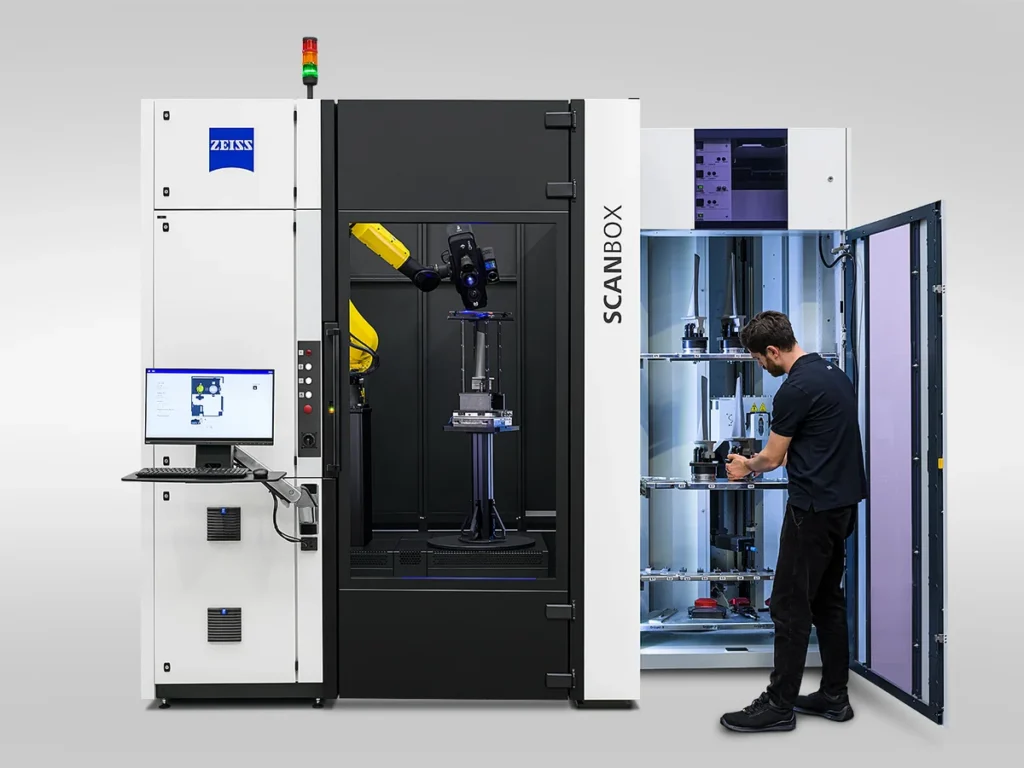

Загрузка роботом
Робот загружает лопатки и навесные детали через моторизованную дверь.
01

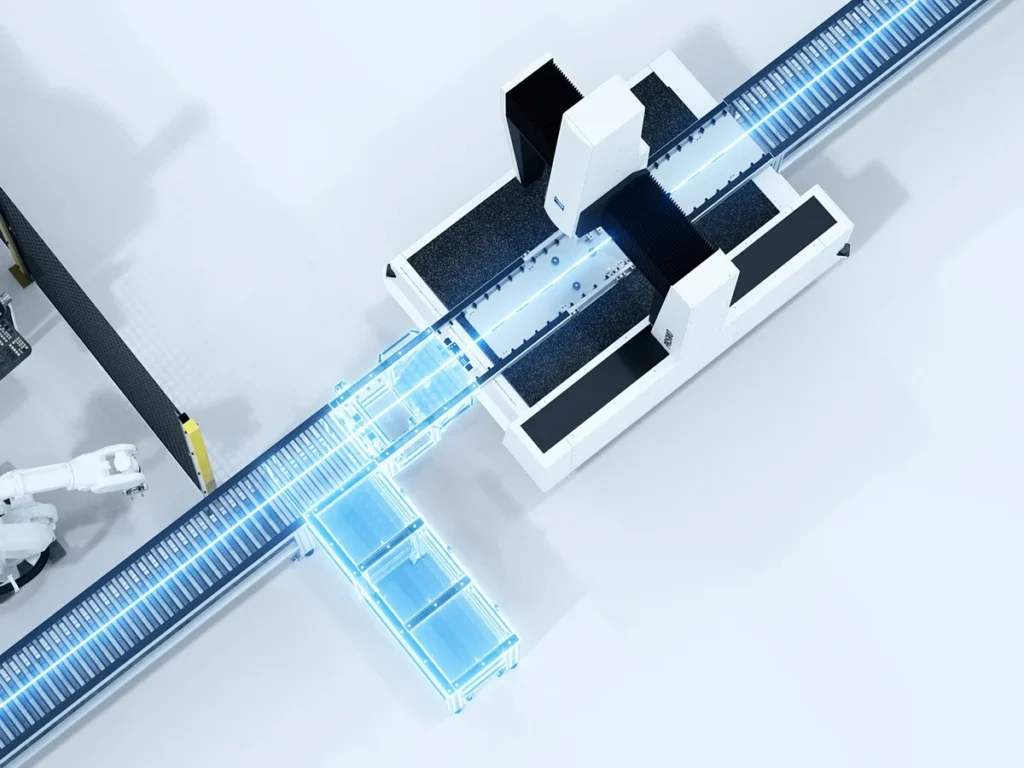

Максимальная загрузка
С магазинным загрузчиком машина работает без оператора до 11 часов.
02
Точные данные
Полноповерхностные данные серийных деталей сравниваются с CAD.
03
Контроль лопаток
Сканер ATOS 5 for Airfoil снимает лопатки и блиски, кадр занимает меньше пятой доли секунды.
04
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Размером деталей (Ø 1000 и 2000 мм), габаритами (2200 × 2850 × 3050 и 3600 × 3550 × 3050 мм) и проёмом двери (1000 и 1350 мм).
С магазинным загрузчиком - до 11 часов.
Автоматически по RFID-метке на ложементе детали.
ATOS 5 for Airfoil и ATOS 5.
Да, машина компактная и работает с системами подачи ZEISS Integration Series.
БрендZEISS
Тип сканераСтационарный
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля сканирования деталей
Страна производителяГермания
Типоптическая 3D-измерительная машина с автоматической загрузкой
Модели5110 RC, 5120 RC
Габариты2200 × 2850 × 3050 / 3600 × 3550 × 3050 мм
Макс. размер деталиØ 1000 / 2000 мм
Макс. масса детали2000 кг
Проём двери1000 / 1350 мм
СканерыATOS 5 for Airfoil, ATOS 5
Автономная работа≤ 11 ч с магазинным загрузчиком, RFID
ПрограммаZEISS INSPECT (в комплекте): сканирование, контроль, отчёты, GD&T
ZEISS ScanBox 5: модульное решение для 3D-измерений (англ.)
