Система 3D-контроля ZEISS ScanBox Series 8

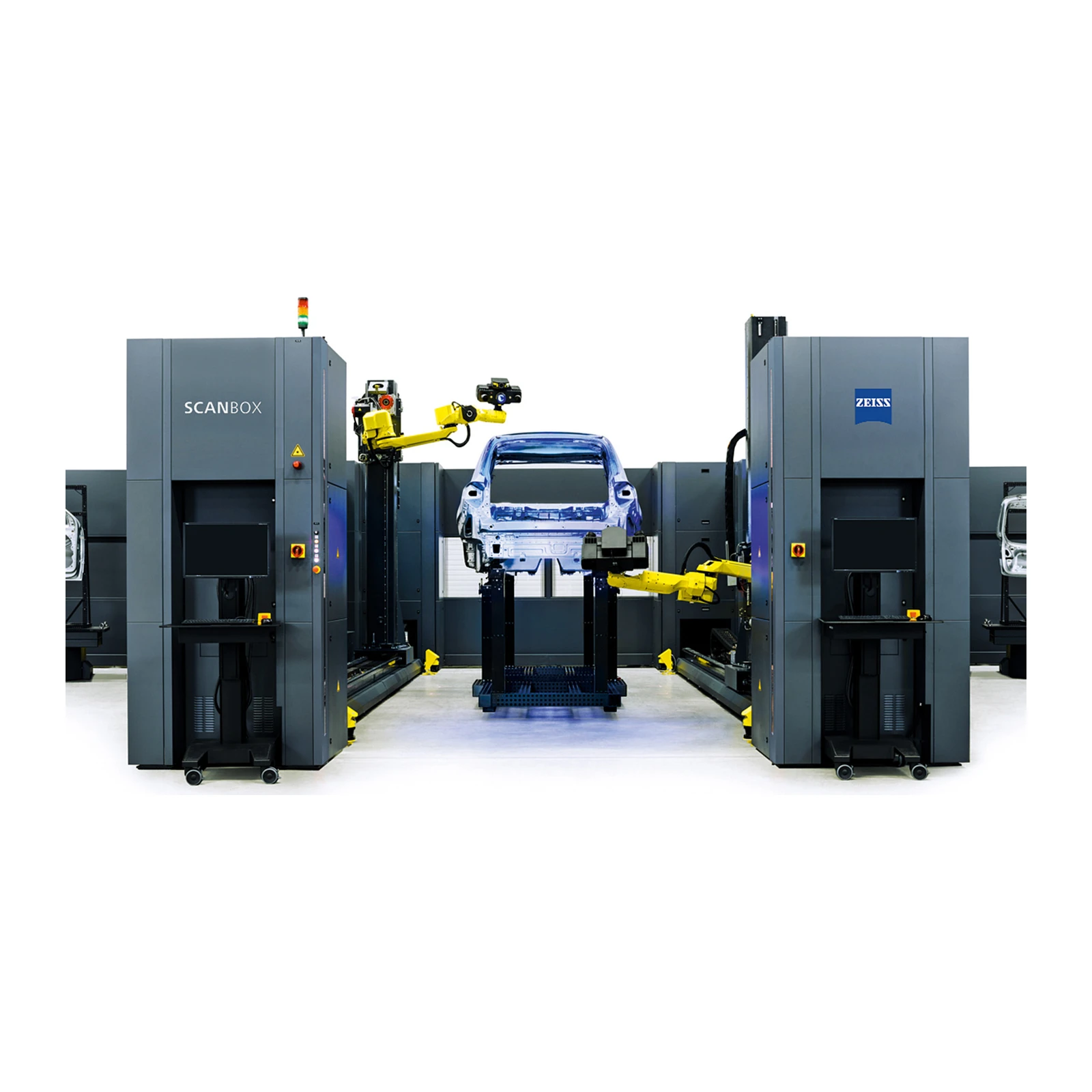

ZEISS ScanBox Series 8 - оптические 3D-измерительные машины 8160, 8260 и 8360 для быстрой оцифровки целых автомобилей и кузовов снаружи и изнутри. Основные задачи - анализ на мастер-кондукторе и кубинге, контроль готовых автомобилей и качество в кузовном производстве.

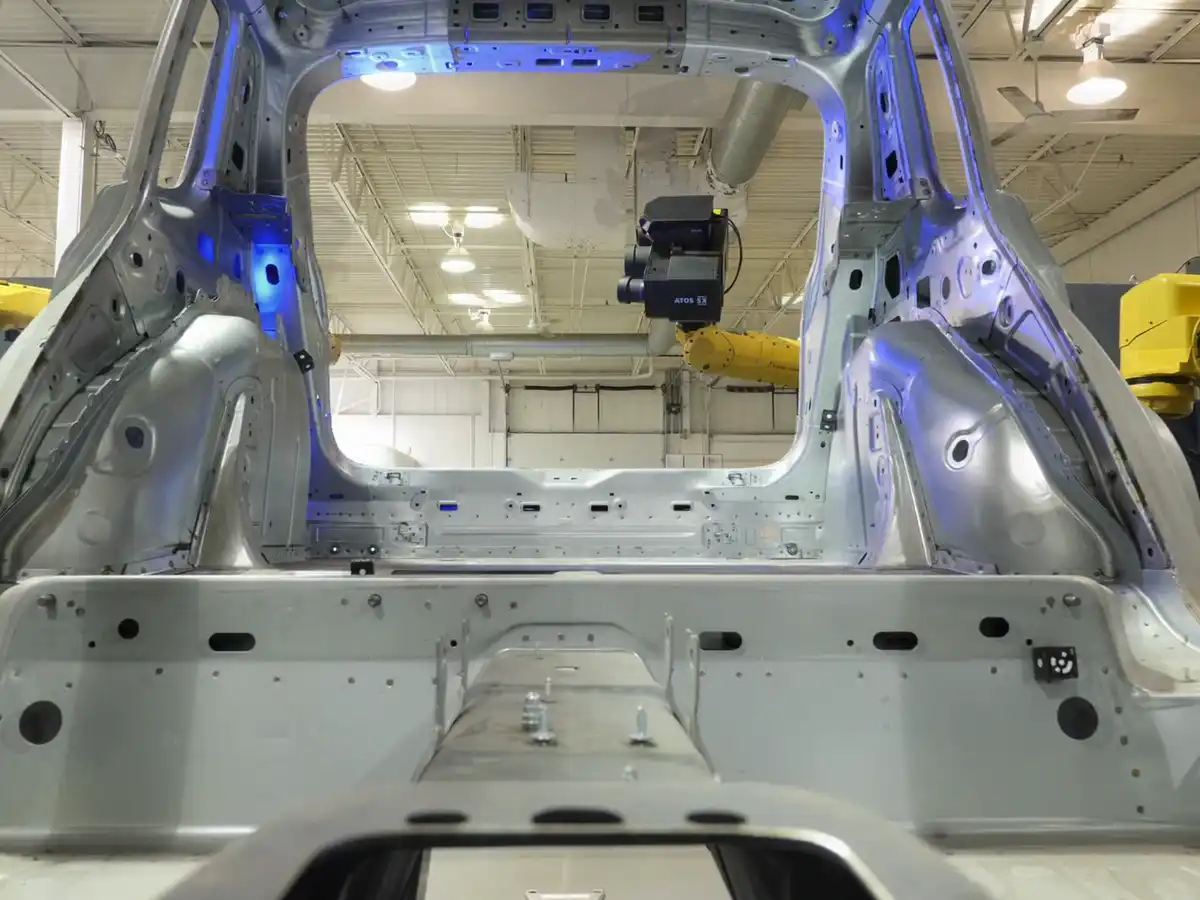

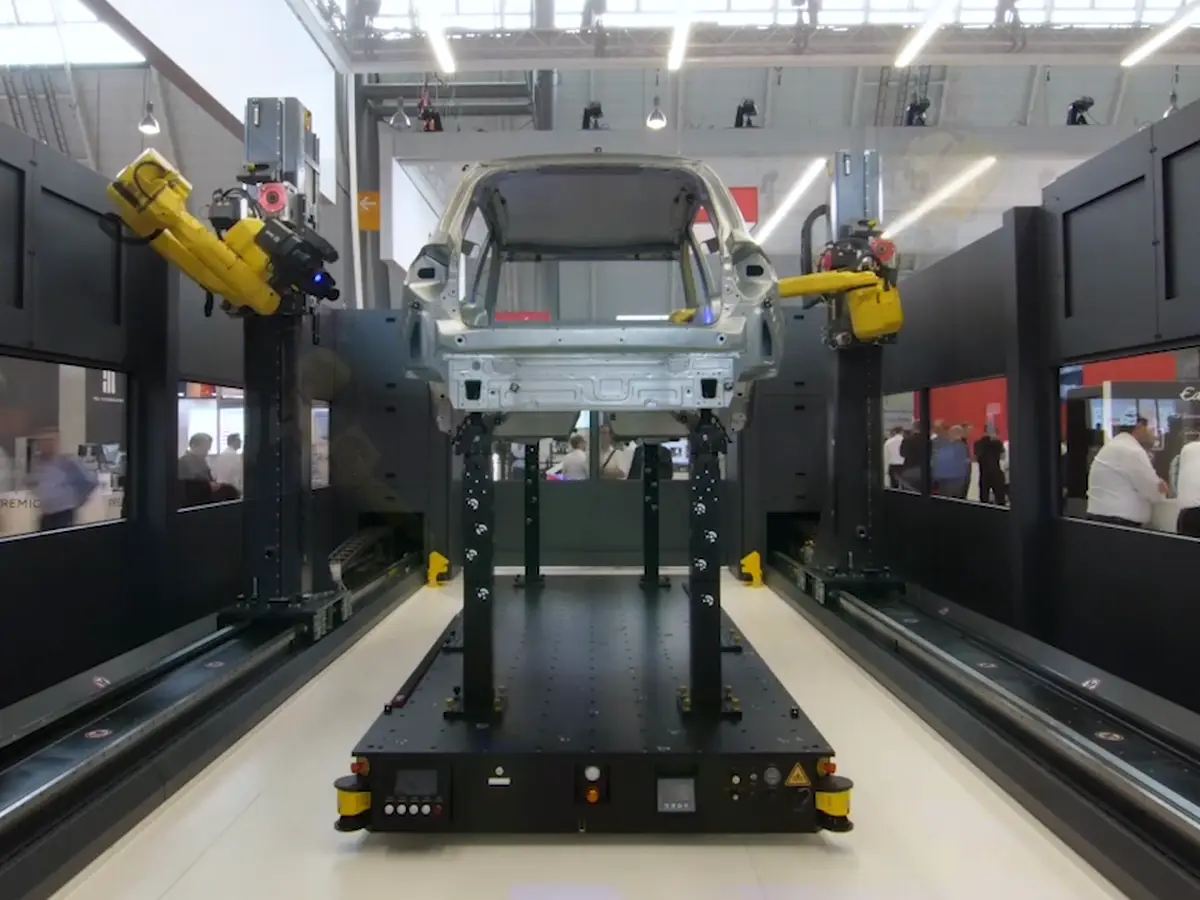

Две 8-осевые кинематики ведут сканеры ATOS 5 или ATOS 5X вокруг крупных сборок. В режиме двух роботов они работают синхронно в общей системе координат и создают единый набор данных, а при необходимости измеряют две разные детали независимо. Измерения нескольких деталей объединяются виртуально, чтобы оценить зазоры и перепады по линиям. Кузов загружает беспилотная транспортная система с рельсами, бортовым компьютером и защитой, либо тележка, рохля, кран или погрузчик. Детали - до 6000 × 2500 мм, модели 8260 и 8360 дополнены одной или двумя зонами с поворотными столами Ø 3000 мм для деталей до 5000 кг. Сканер ATOS 5X обмеряет кузов снаружи и внутри обычно примерно за 30 минут.

ScanBox Series 8 подходит для автопроизводителей и поставщиков кузовных деталей. Машина для боковин и навесных деталей - ZEISS ScanBox Series 7, сканер с лазерным источником - ATOS 5X, другие - в разделе Стационарные 3D-сканеры.

В ScanBox Series 8 два высокоскоростных сенсора на двух роботах с 8-осевой кинематикой измеряют деталь одновременно, в общей системе координат, поэтому данные сразу сводятся в один набор. Модель 8160 обмеряет тяжёлые детали размером до 6000 × 2500 мм, у 8260 и 8360 есть поворотные столы диаметром до 3000 мм с нагрузкой до 5000 кг. Длина машины - 5750, 9150 или 12550 мм при ширине 10150 мм и высоте 3900 мм, проём - 3050 мм.

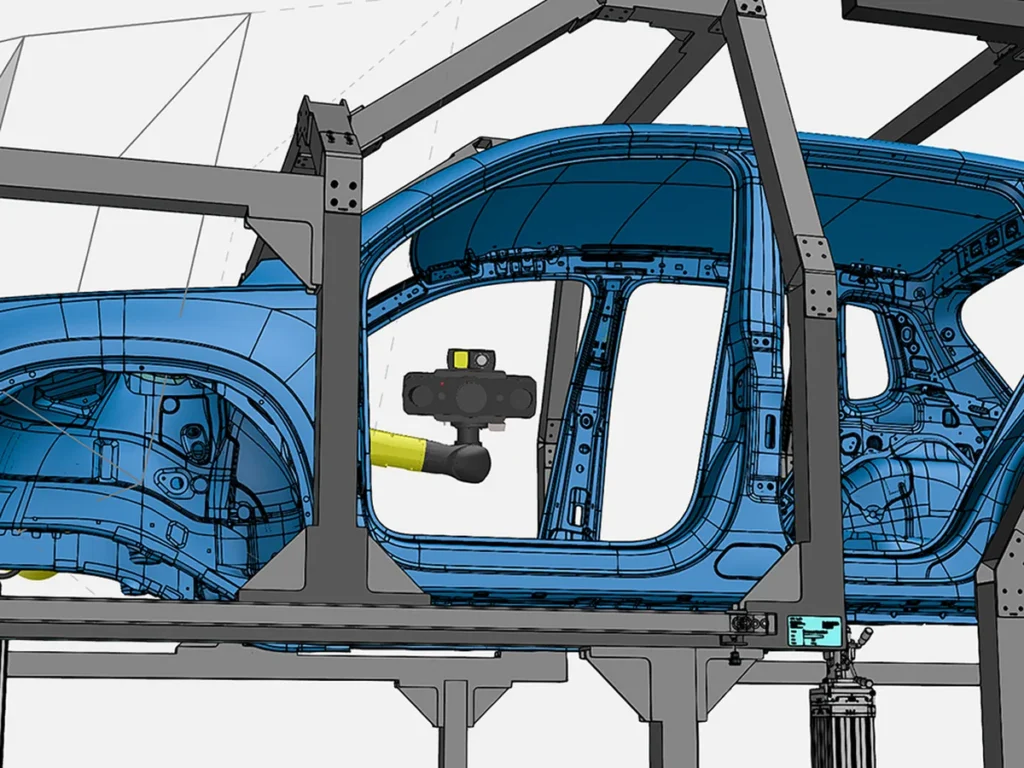

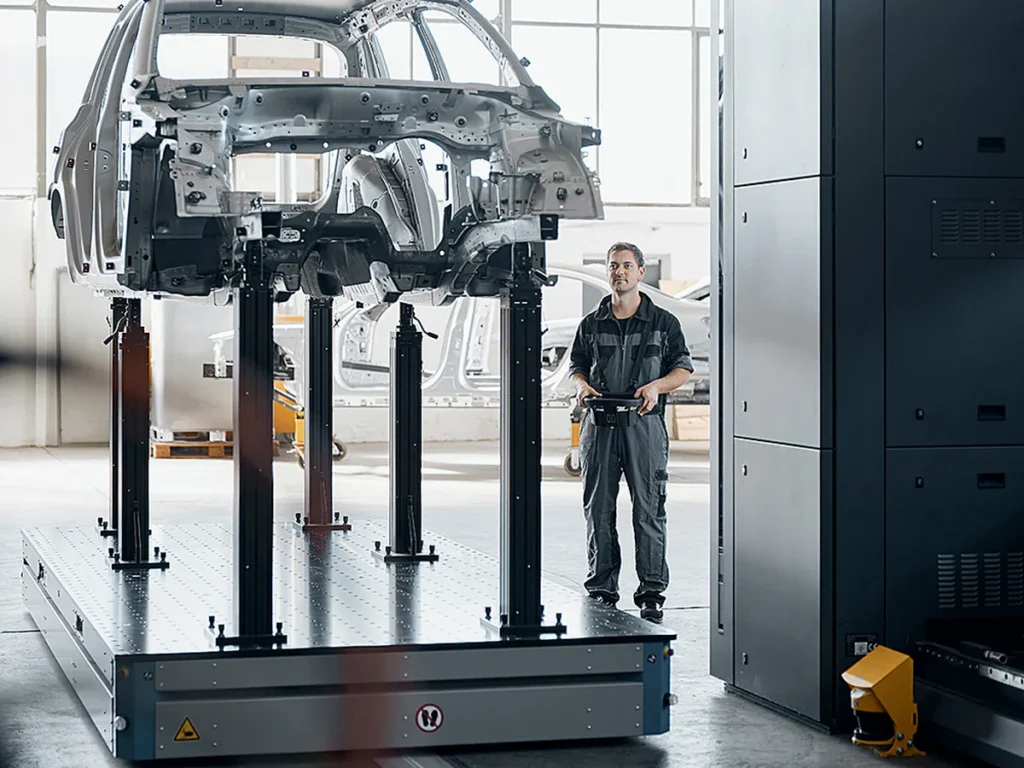

Кузов загружают беспилотной транспортной системой с рельсами и системами безопасности: она ставит его быстро, повторяемо и точно. Детали можно подвезти к поворотному столу тележкой, краном или погрузчиком. Роботы несут сенсоры ATOS 5 или ATOS 5X: лазерный источник 5X позволяет снимать поля до 1000 мм. Программирование - в виртуальном измерительном помещении ZEISS INSPECT, все движения проверяются в симуляции до запуска. ZEISS ScanBox Series 8 обмеряет целый кузов снаружи и внутри и подходит для кузовного производства и контроля сборки.

Два робота обмеряют кузов вдвое быстрее, чем один, и снимают внутренние зоны, недоступные одному сенсору. Общая система координат избавляет от совмещения сканов вручную. По результатам кузовного обмера отлаживают сварку, сборку и навеску деталей, а отчёты сравнивают кузова между собой и с CAD-моделью. Длинные модели 8260 и 8360 добавляют рабочие зоны со столами для навесных деталей. Масса детали в основной зоне не ограничена, на столах - до 5000 кг. Данные двух роботов сводятся в один отчёт.

Точность программы ZEISS INSPECT проверили немецкий метрологический институт PTB и американский NIST - класс 1, наименьшие отклонения. Описание модели у производителя - zeiss.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
