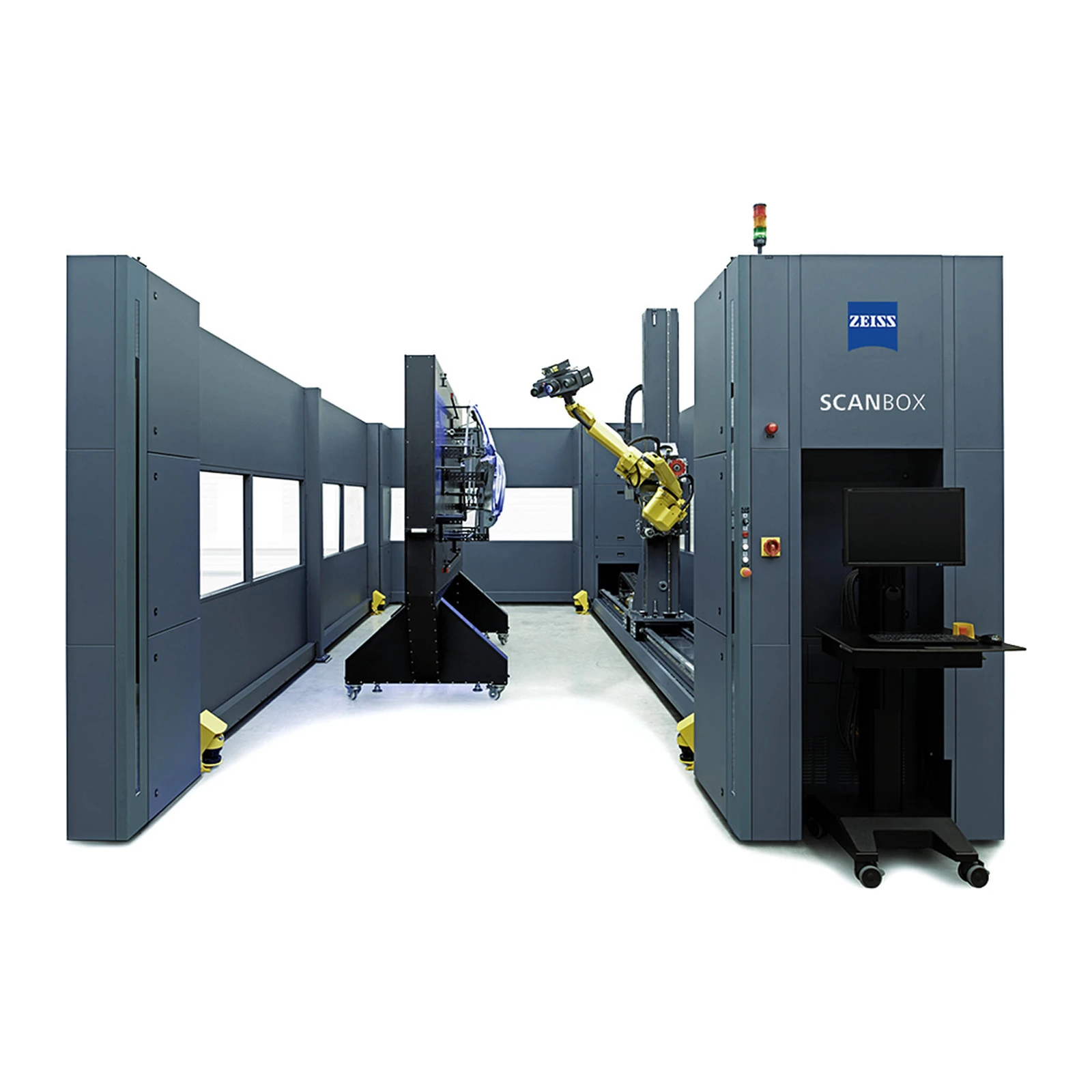

Система 3D-контроля ZEISS ScanBox Series 7

ZEISS ScanBox Series 7 - оптические 3D-измерительные машины 7160 и 7260 для крупных и тяжёлых деталей размером до 6000 × 2500 мм. Серию применяют в автопроме, при отладке штампов и в прессовых цехах - для полного анализа деталей и серийного контроля.

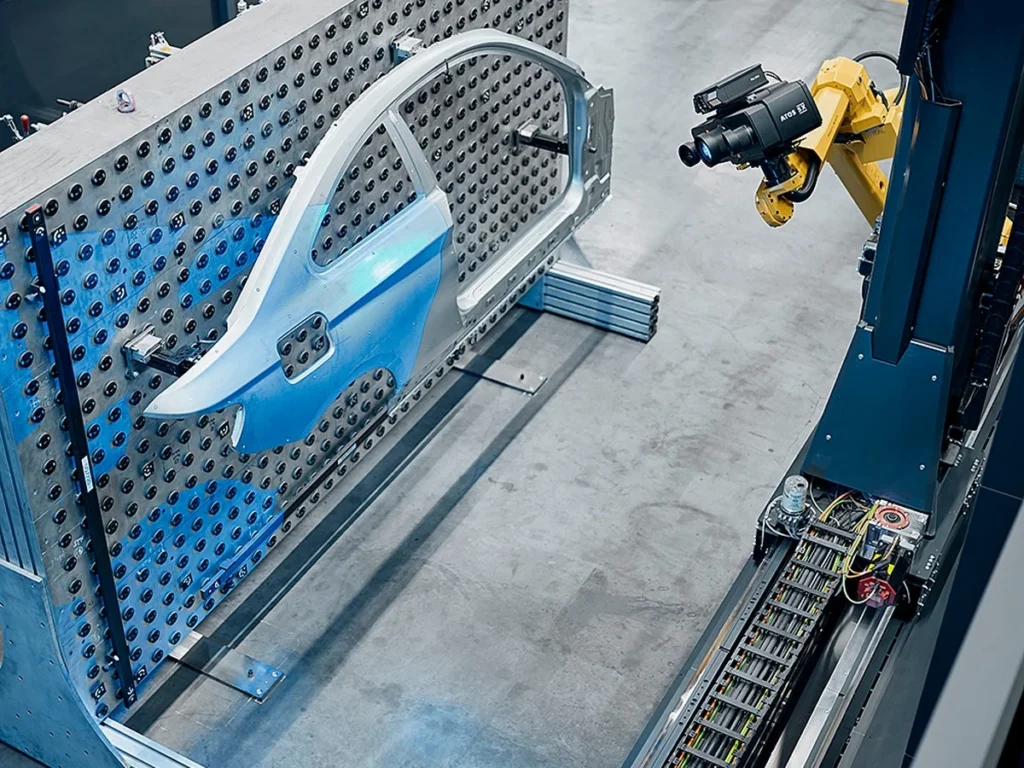

Машина измеряет металлические боковины и навесные детали автомобилей длиной до 6 м, данные показывают расположение отверстий, обрезку и линии стиля. В специальных исполнениях контролируют детали до 10 м, а также сварные узлы транспорта, машиностроения и авиации. Сканер ATOS 5 или ATOS 5X ведёт 8-осевая кинематика: горизонтальный рельс, вертикальный подъём и шарнирный робот, поэтому он доходит до мельчайших элементов крупной детали. У модели 7260 есть дополнительная зона с поворотным столом Ø 3000 мм для деталей до 2000 кг. Ширина проёма - 3050 мм. Одинаковые модули позволяют расширять машину внутри серии и до Series 8.

ScanBox Series 7 подходит для прессовых и кузовных цехов, инструментального производства и крупных сварных конструкций. Машина для целых кузовов - ZEISS ScanBox Series 8, сканер для неё - ATOS 5X, другие - в разделе Стационарные 3D-сканеры.

Восемь степеней свободы позволяют ScanBox Series 7 гибко выставлять сенсор ATOS и быстро снимать мелкие детали на крупных изделиях. Модель 7160 рассчитана на боковины и другие длинные детали размером до 6000 × 1250 мм, у 7260 две рабочие зоны и поворотный стол диаметром до 3000 мм, который выдерживает 2000 кг. Габариты - 4750 × 10150 мм у 7160 и 8115 × 10150 мм у 7260 при высоте 3900 мм, ширина проёма - 3050 мм.

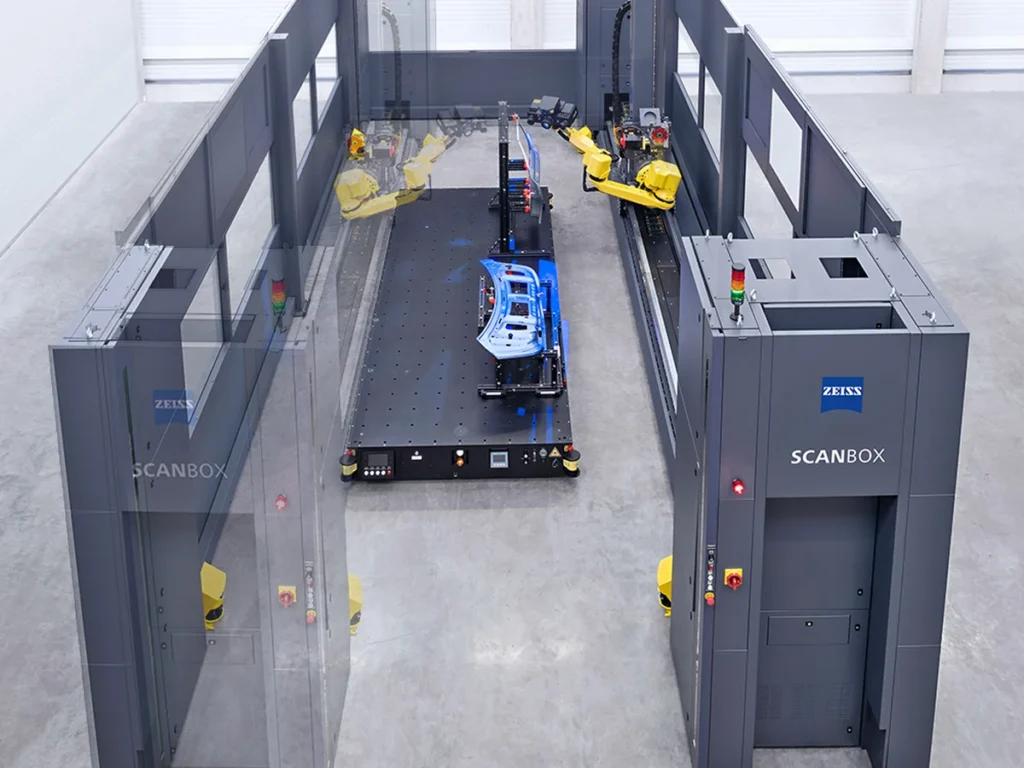

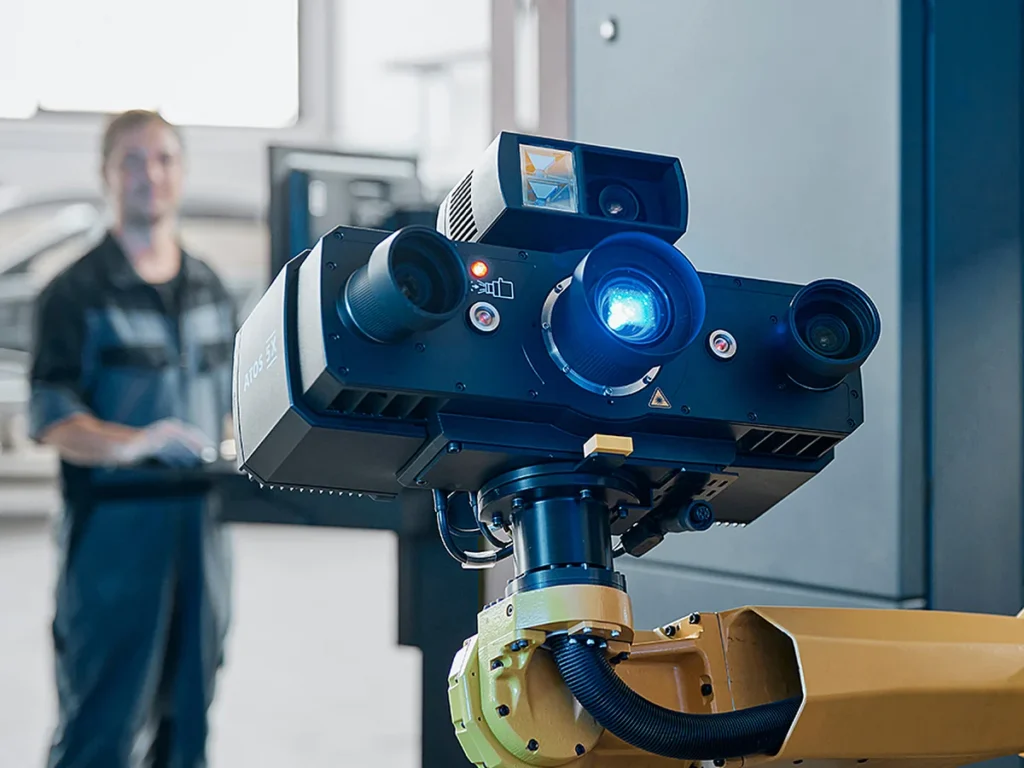

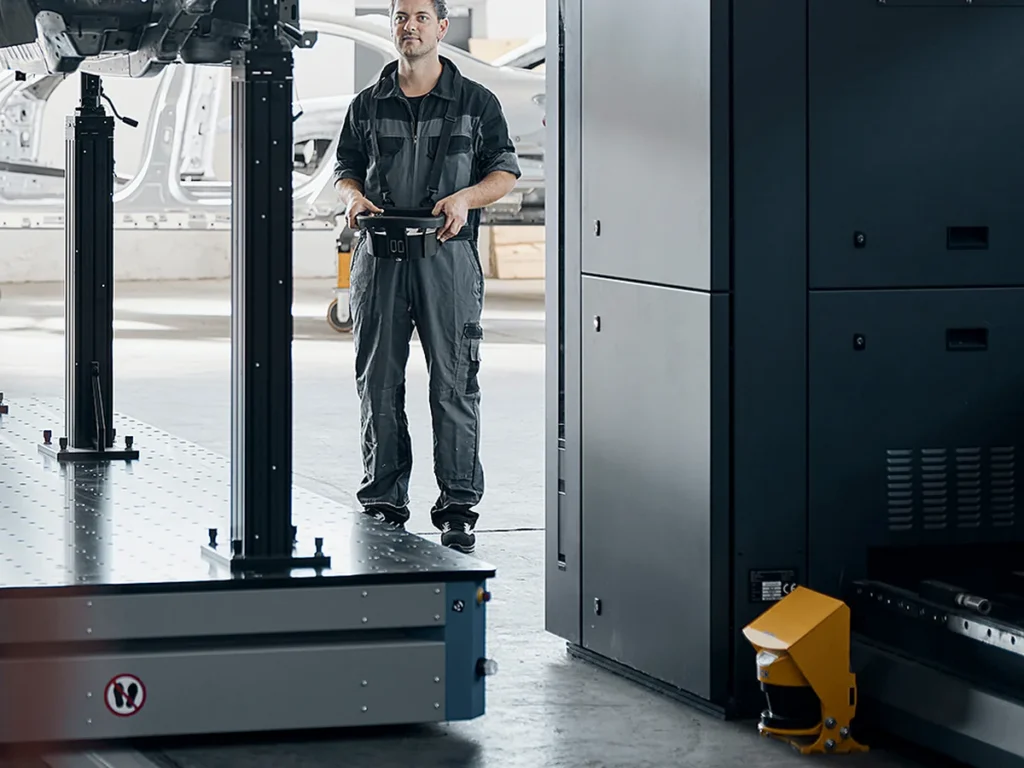

Машину загружают беспилотной транспортной системой с рельсами, бортовым компьютером и системами безопасности, а также краном, тележкой или погрузчиком. Робот несёт сенсор ATOS 5 или ATOS 5X с полями до 1000 мм и короткими выдержками. Программирование - в виртуальном измерительном помещении ZEISS INSPECT: все движения проверяются в симуляции, особых навыков работы с роботами не требуется. ZEISS ScanBox Series 7 ставят для контроля боковин, навесных деталей и оснастки рядом с производством. Компоновка модульная, и машину можно расширить второй рабочей зоной.

Две рабочие зоны у 7260 позволяют измерять в одной зоне, пока во второй ставят следующую деталь. Широкие проёмы упрощают загрузку длинных боковин и крупной оснастки. По результатам можно отлаживать штамповку и сборку, сравнивая каждую деталь с CAD-моделью и с предыдущими измерениями. Данные хранятся по сериям, а отклонения видны сразу после измерения. Масса детали в основной зоне не ограничена, на поворотном столе 7260 - до 2000 кг. Результаты контроля сохраняются в отчёт по каждой детали, поэтому отклонения удобно отслеживать по партиям.

Оптические 3D-сканеры ZEISS ведут историю от компании GOM из Брауншвейга, основанной в 1990 году и вошедшей в группу ZEISS в 2019 году. Описание модели у производителя - zeiss.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
