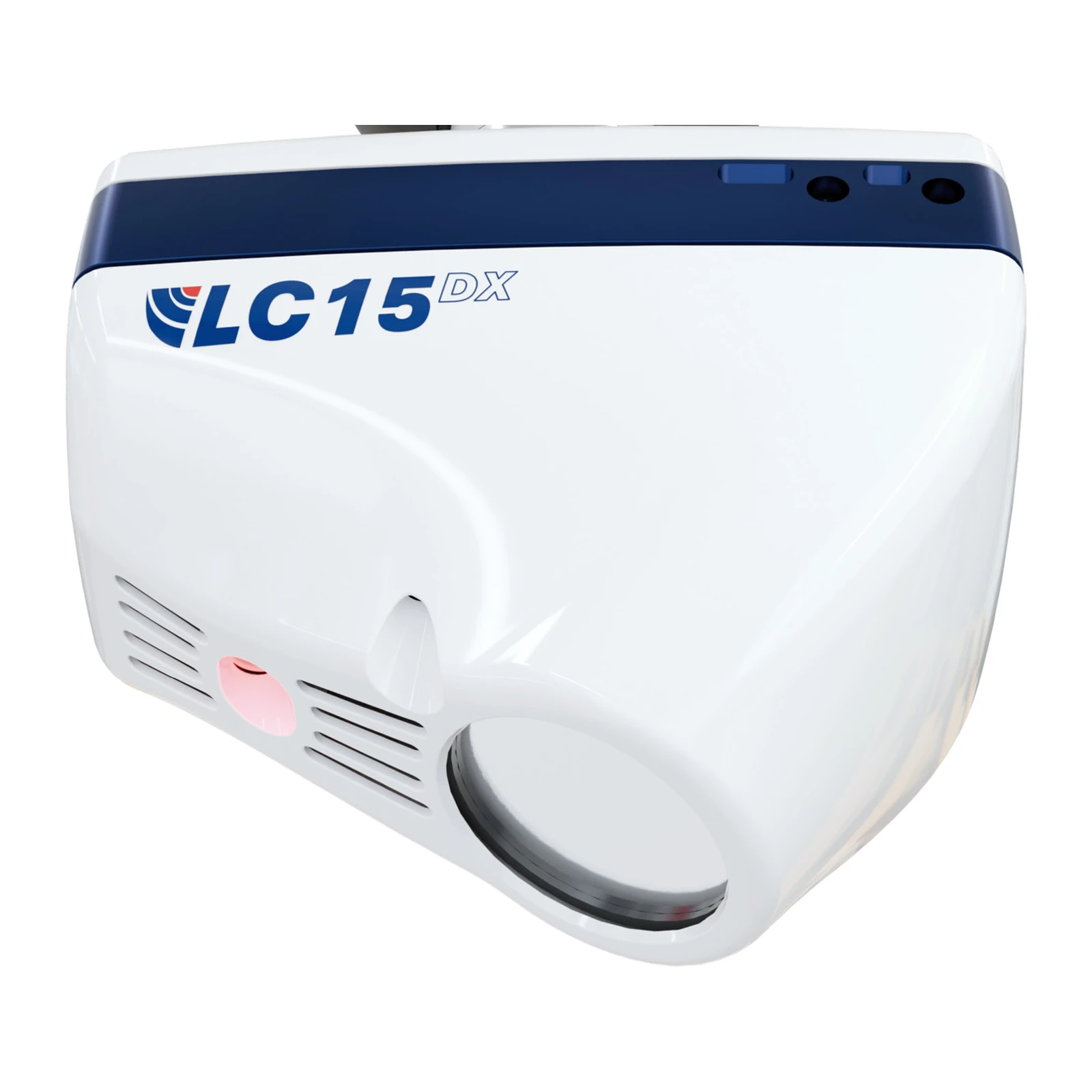

3D-сканер LK Metrology LC15DX

LK Metrology LC15DX - самый точный лазерный 3D-сканер линейки для координатно-измерительных машин, который по точности приближается к контактному щупу. Ошибка измерения - 1,9 мкм, разрешение - 22 мкм, скорость - 75 000 точек в секунду.

Раньше сканер выпускался под маркой Nikon как LC15Dx. Короткая лазерная линия шириной 18 мм с 900 точками даёт высокую плотность данных на мелких элементах. Сканер измеряет поверхность бесконтактной лазерной триангуляцией, поэтому нет ошибок компенсации наконечника, а мелкие, мягкие и хрупкие детали не деформируются. Технология ESP3 подстраивает лазер под каждую точку в реальном времени: разные материалы, цвета и переходы снимаются без ручной настройки и напыления. Программный фильтр подавляет отражения, дневной фильтр гасит перемены внешнего света, а термостабилизатор убирает прогрев. Рабочее расстояние - 60 мм, глубина поля - 15 мм, вес - 370 г. Комплекты дооснащения подходят к распространённым контроллерам КИМ, сканер работает вместе с контактным щупом в одной программе измерения.

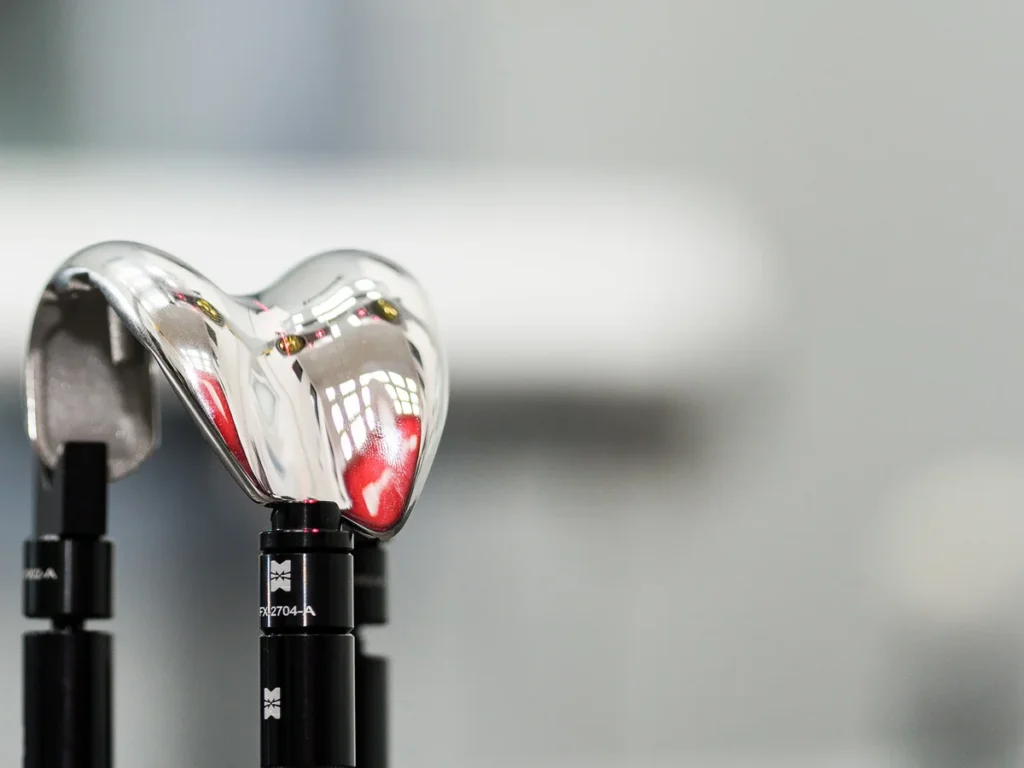

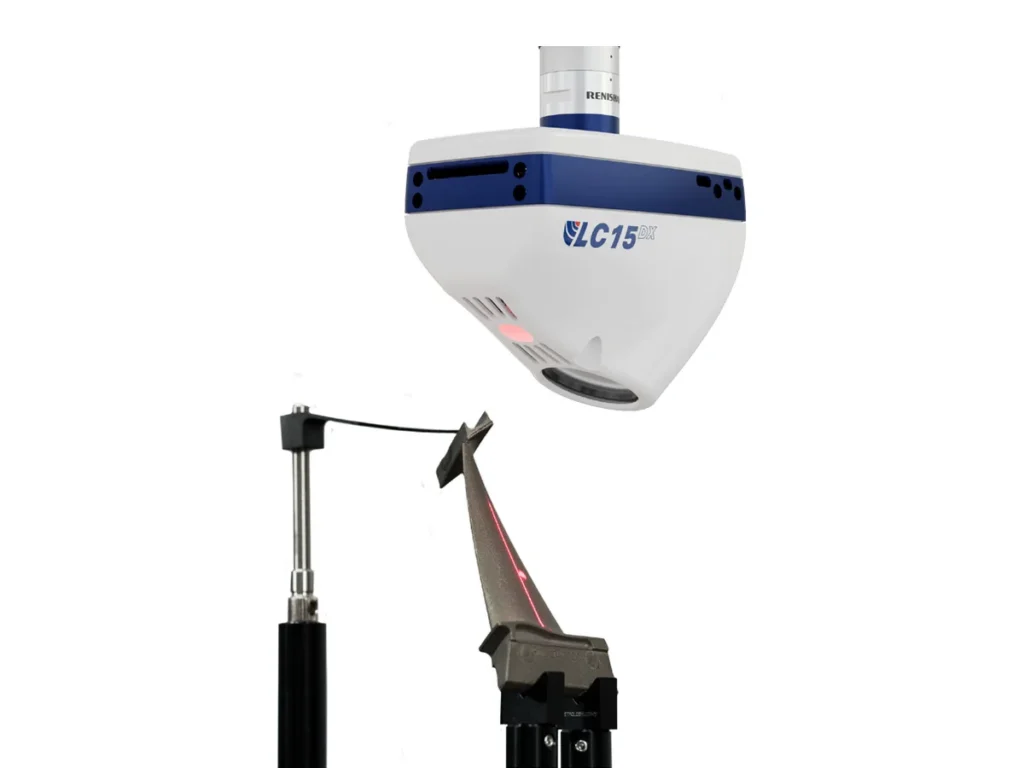

LC15DX подходит для лопаток турбин, медицинских имплантов и точного литья пластмасс. Быстрый сканер для крупных деталей - LK Metrology L100NX, с синим лазером VIVID - SLK25, другие - в разделе Промышленные 3D-сканеры.

По тестам ISO 10360-8 ошибка формы LC15DX - 7 мкм, ошибка размера - 10 мкм, рассеяние точек - 7,6 мкм при угле конуса 125°. Тест нескольких щупов (MPEAL) показывает 3,9 мкм, длина по шаровой штанге (MPEE) - A + 4 мкм + L/350 мм, где A - базовая точность машины. Измерения с такой точностью делают в метрологической комнате при +18...+22 °C, а работать сканер может при температуре от +10 до +40 °C.

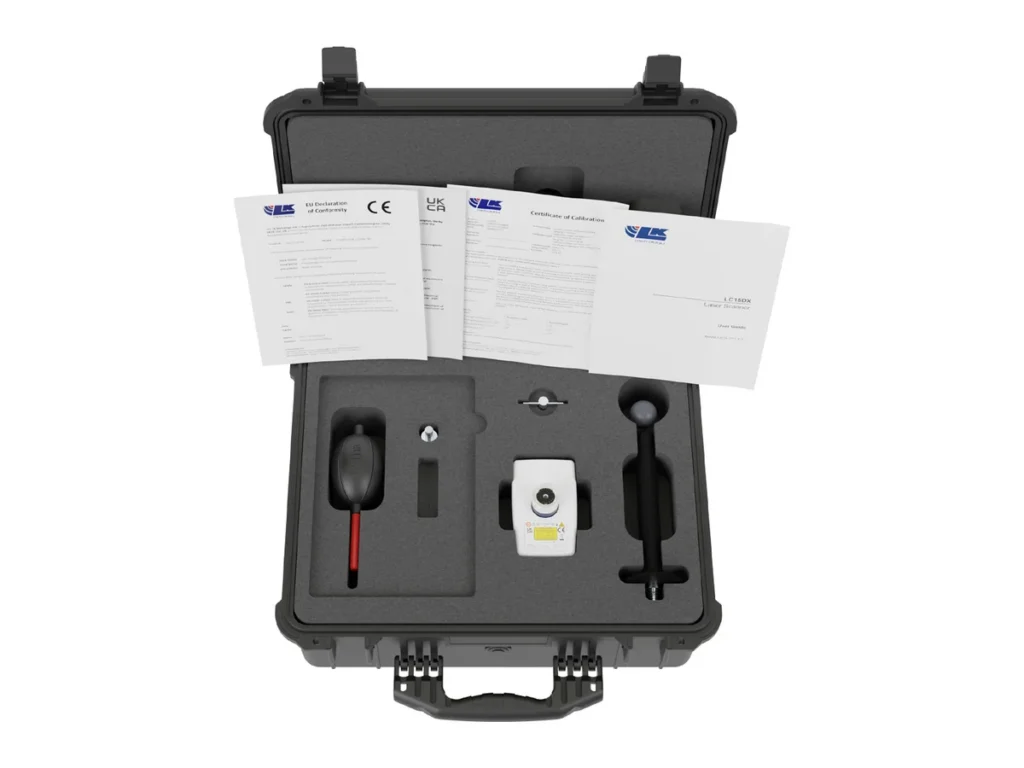

Сканер небольшой: 100 × 58 × 104 мм, корпус защищён по IP30. Он снимает 75 000 точек в секунду при частоте 80 Гц, а мощность лазера класса 2 технология ESP3 подбирает для каждой точки. LK Metrology LC15DX ставится на головку через Renishaw Autojoint и меняется на контактный щуп автоматически, если у машины есть стойка смены. В комплект входят эталонная сфера, ключ фиксации Autojoint, груша для продувки, сертификаты и чемодан для хранения. Данные обрабатывают в программе LK FOCUS или в программе КИМ. Раньше эта модель выпускалась под маркой Nikon как LC15Dx, поэтому её ставят и на КИМ, где уже работают сканеры Nikon. Дневной фильтр и программный фильтр отражений позволяют мерить без затемнения помещения и без напыления блестящих деталей, а термостабилизатор избавляет от прогрева перед сменой.

Контроллер интерфейса сканера позволяет поставить сканер на КИМ многих марок и оставить штатный контроллер машины. Описание модели у производителя - lkmetrology.com. Подробнее - в каталоге 3D-сканеры LK Metrology. Если останутся вопросы, наши специалисты помогут.
