3D-сканер LK Metrology SLK25

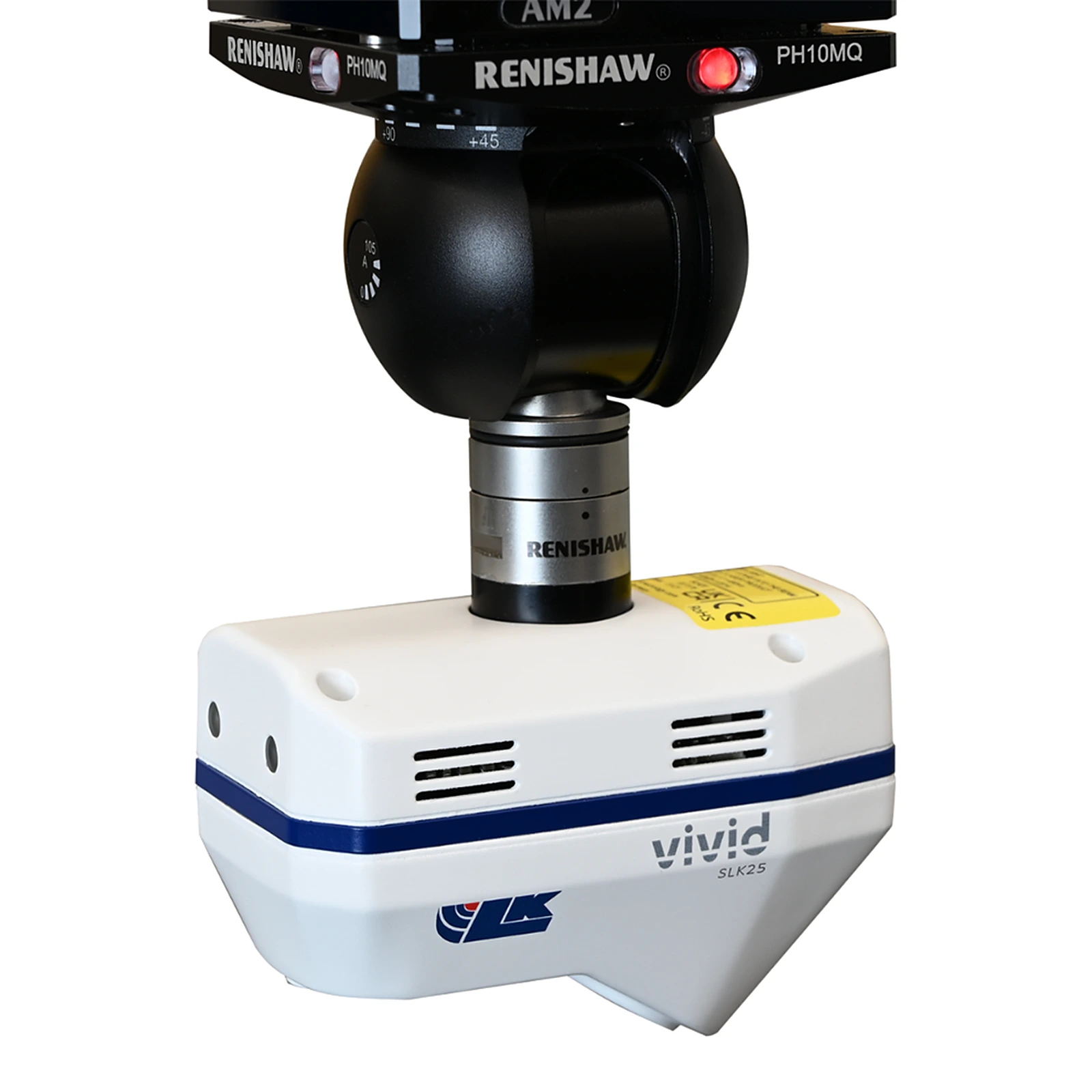

LK Metrology SLK25 - высокоточный лазерный 3D-сканер на координатно-измерительную машину с синим лазером и технологией многократной экспозиции VIVID. Разрешение - от 9,3 мкм, скорость - 268 000 точек в секунду, ширина линии - 24 мм.

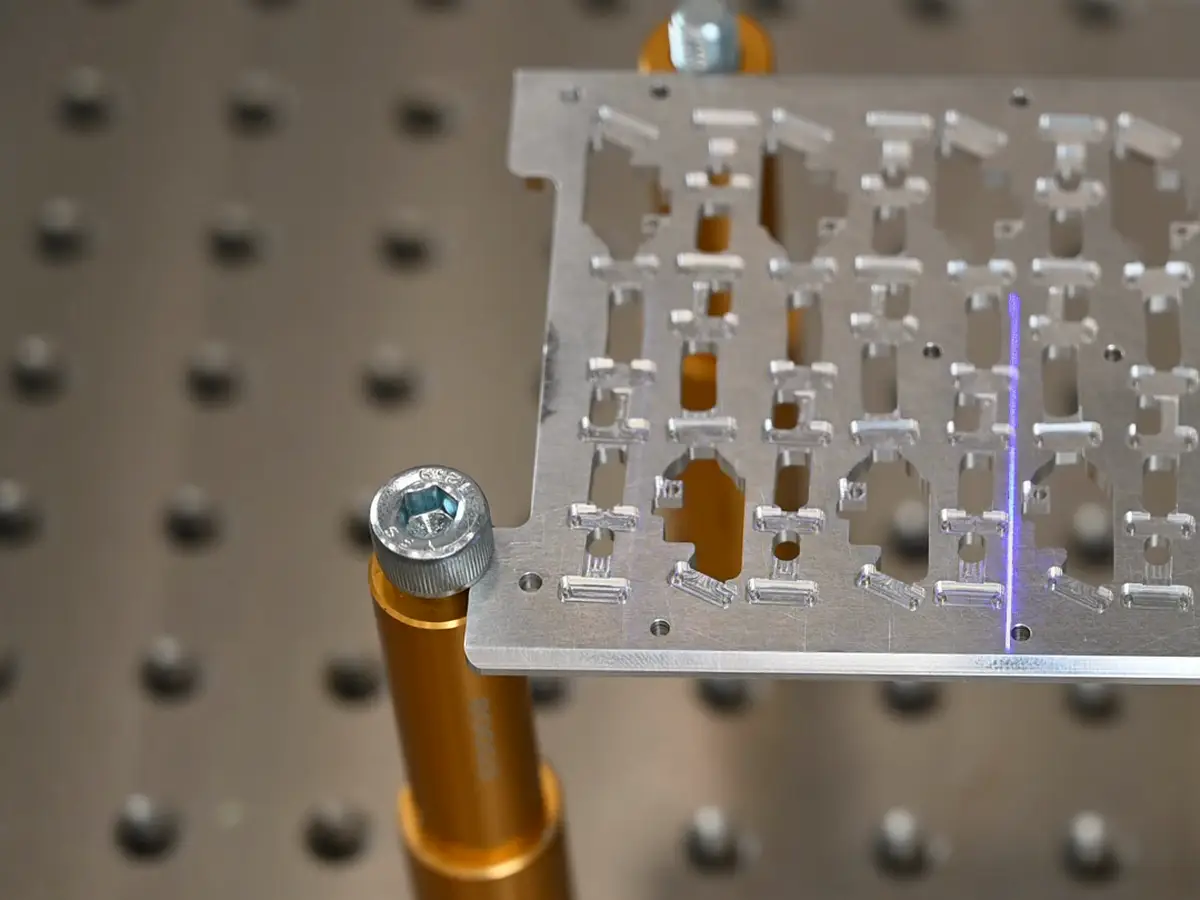

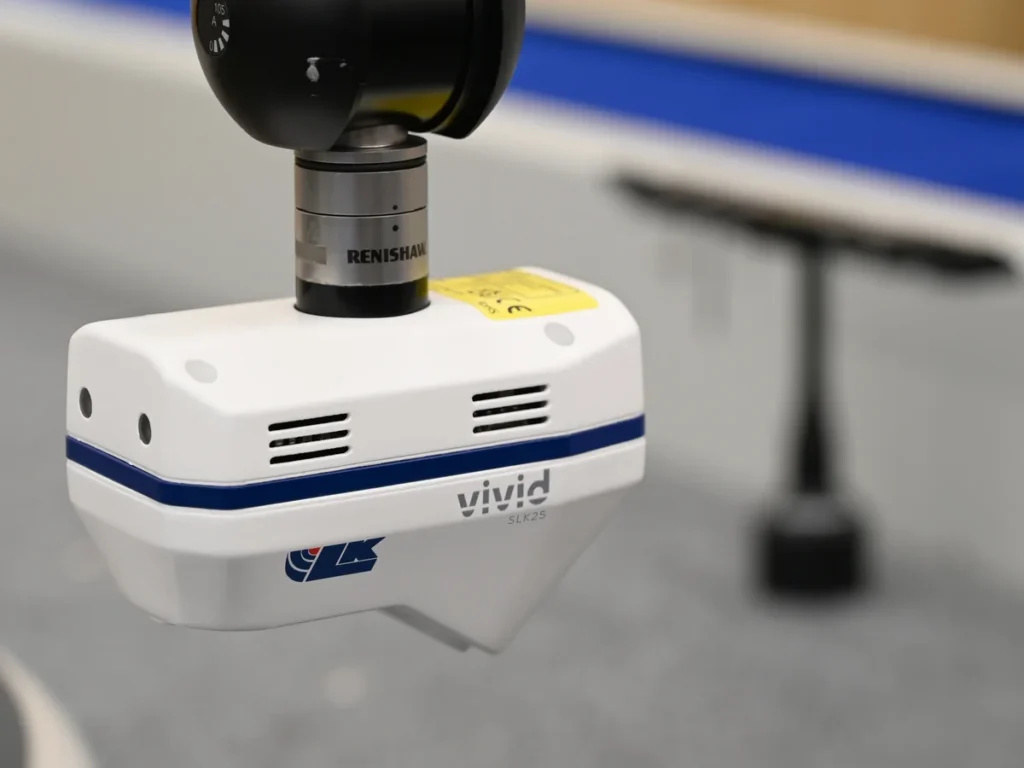

SLK25 - первый собственный сканер LK Metrology с синим лазером, представленный в 2022 году. Технология VIVID меняет выдержку по ходу сканирования под поверхность и вчетверо расширяет динамический диапазон, поэтому тёмные, прозрачные и сильно отражающие материалы снимаются за один проход. Для типовых задач есть готовые настройки экспозиции, для особых - свои. Скорость сканирования меняется: плотное облако для мелких элементов и быстрый проход по крупным поверхностям. Программы и траектории строятся автоматически по выбранным поверхностям CAD-модели, а живой просмотр показывает положение сканера при удалённом обучении. Точность по ISO 10360-8: ошибка формы 6 мкм, размера - 10 мкм. Корпус защищён по IP65, вес - 0,25 кг, сканер работает при внешнем освещении до 10 000 лк.

SLK25 подходит для сложных поверхностей, мелких элементов и хрупких деталей, где контактный щуп медленный или повреждает поверхность. Сканер с минимальной ошибкой измерения - LK Metrology LC15DX, для крупных деталей - L100NX, другие - в разделе Промышленные 3D-сканеры.

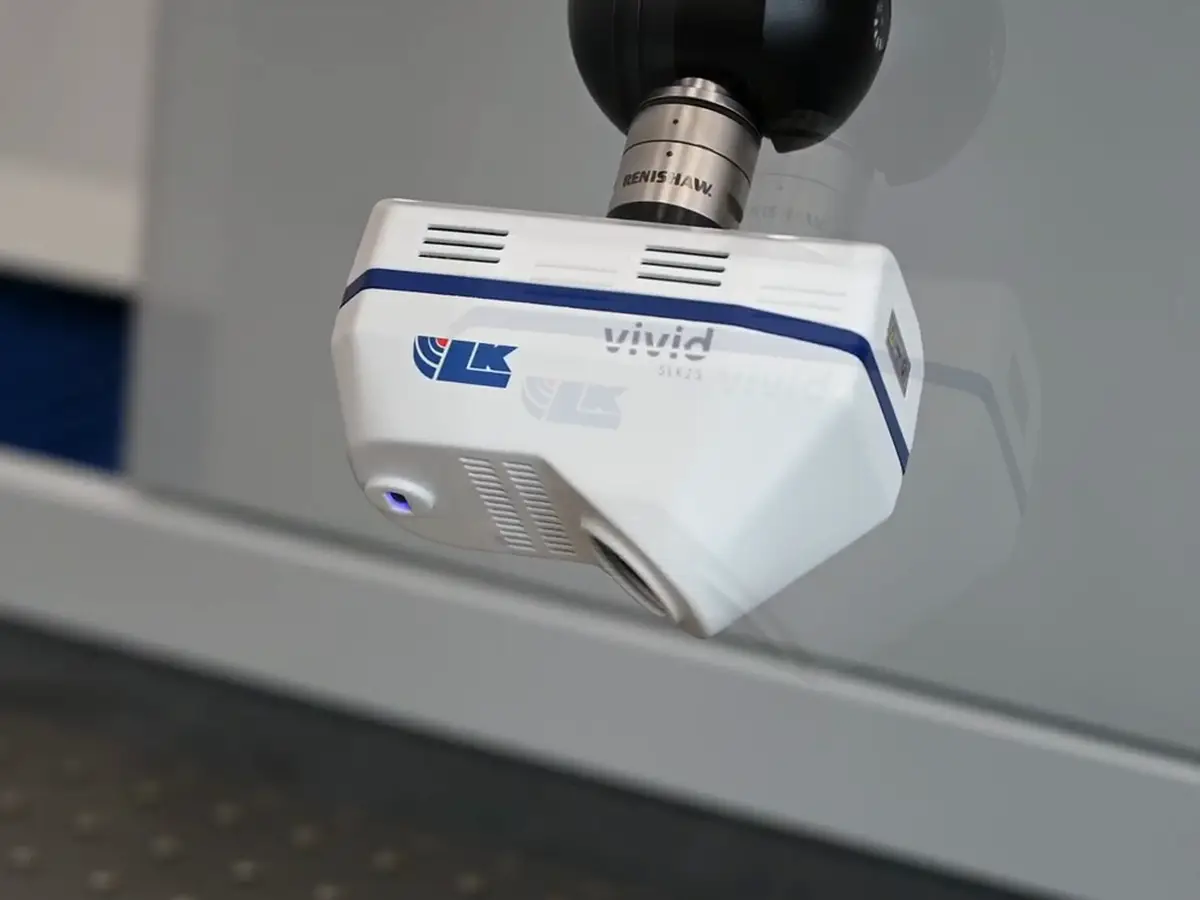

Разрешение SLK25 зависит от расстояния до детали: 9,3 мкм в ближней зоне, 10,9 мкм в средней и 12,9 мкм в дальней. В линии 1920 точек, частота - 140 Гц. По ISO 10360-8 рассеяние точек - 8 мкм при угле конуса 115°, а ошибка положения при поворотах головки (LDia.5x25) - 15 мкм: это значит, что сканы, снятые под разными углами, совпадают между собой. Цифры получены на КИМ с точностью 2 мкм + L/350 и выше.

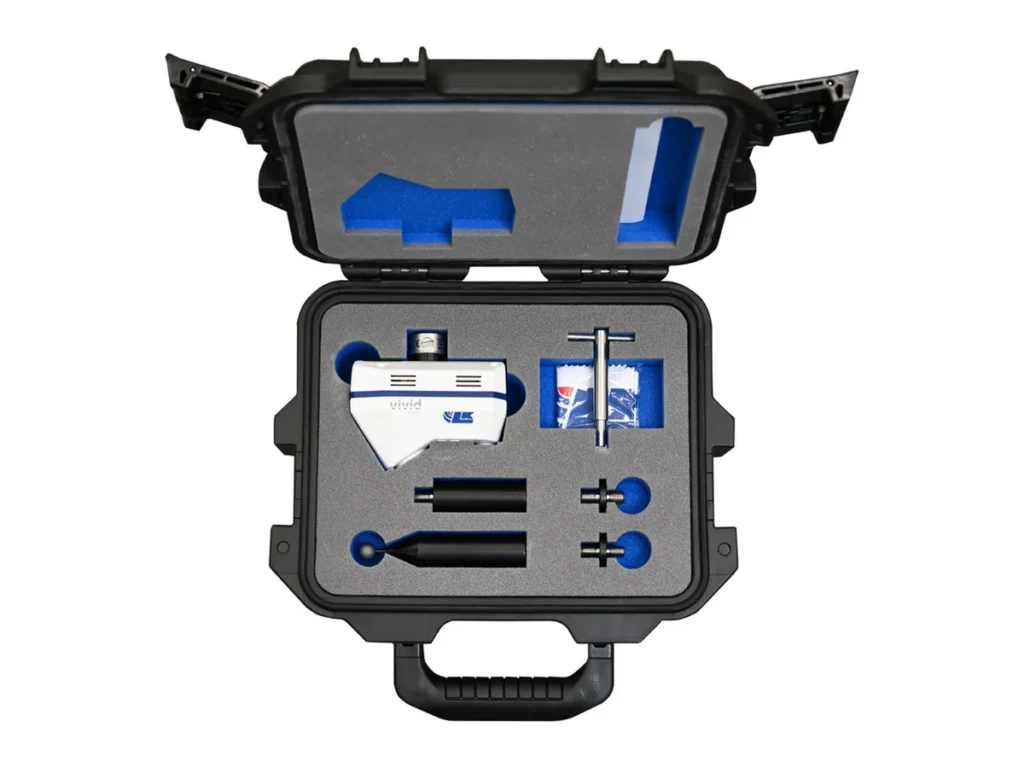

LK Metrology SLK25 работает с головками Renishaw PH10M PLUS, PH10MQ PLUS и PHS-2. Измерения с заявленной точностью проводят при +18...+22 °C, рабочая температура - от 0 до +40 °C, влажность - до 90 % без конденсата. В комплекте - набор для повторной квалификации (сфера 12 мм, стойка 100 мм, удлинитель 60 мм, переходники M10 и M8), ключ Autojoint, сертификат калибровки ISO 10360, USB-ключ лицензии и салфетка для объектива. Всё хранится в ударопрочном влагозащищённом чемодане, комплект весит 2,45 кг. Хранить сканер можно при температуре от -20 до +70 °C, а гарантия производителя - 12 месяцев.

LK Metrology основана в Англии в 1963 году и выпускает координатно-измерительные машины, портативные измерительные руки и программы для метрологии. Описание модели у производителя - lkmetrology.com. Подробнее - в каталоге 3D-сканеры LK Metrology. Если останутся вопросы, наши специалисты помогут.
