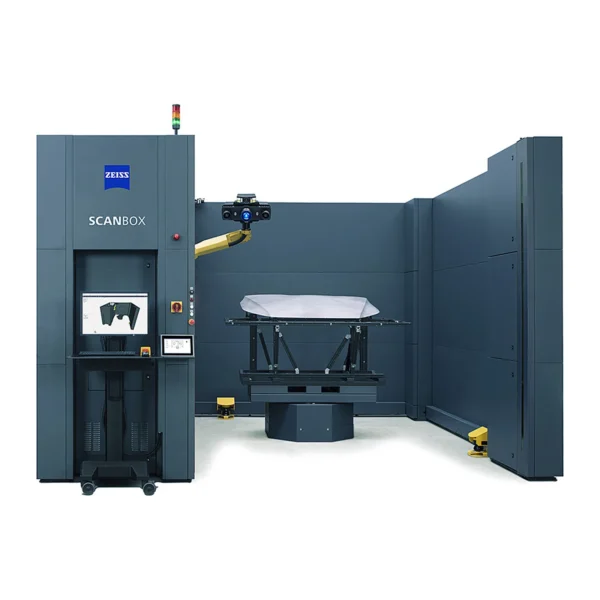

Система 3D-контроля ZEISS ScanBox Series 5

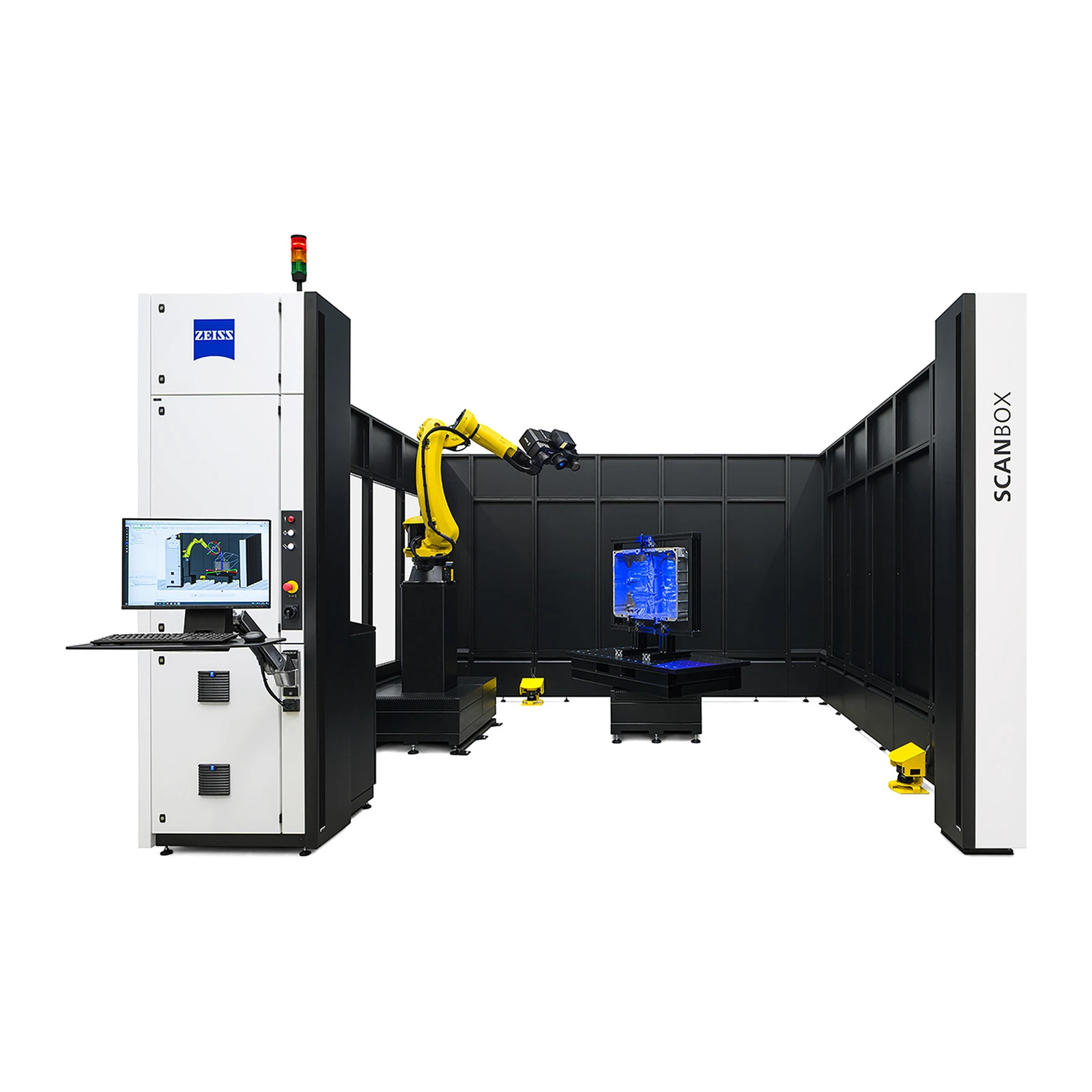

ZEISS ScanBox Series 5 - модульная серия оптических 3D-измерительных машин для автоматического контроля и оцифровки сложных деталей размером до 3000 мм. В серии три модели: 5110 для деталей до Ø 1000 мм, 5120 - до Ø 2000 мм и 5130 - до Ø 3000 мм, поворотный стол выдерживает до 2000 кг.

Машины быстро снимают поверхности, кромки, отверстия и другие элементы, а стандартные автоматические процедуры повышают пропускную способность и сокращают брак. Анализ трендов в реальном времени сразу показывает изменения в производстве. Компоненты всех моделей одинаковые, поэтому серию легко перестраивать в другие компоновки. Ограждение - дверь или световая завеса, ширина проёма - от 950 до 3100 мм. Модель 5110 работает со сканерами ATOS 5 for Airfoil и ATOS 5 и подходит для лопаток, вентиляторов и блисков. В 5120 и 5130 со сканером ATOS 5 измеряют капоты, крышки багажника, модули батарей, отливки, стержни и модели.

ScanBox Series 5 подходит для авиации, автопрома, литья и ковки. Версия с загрузкой роботом - ZEISS ScanBox Series 5 RC, сканер для лопаток - ATOS 5 for Airfoil, другие - в разделе Стационарные 3D-сканеры.

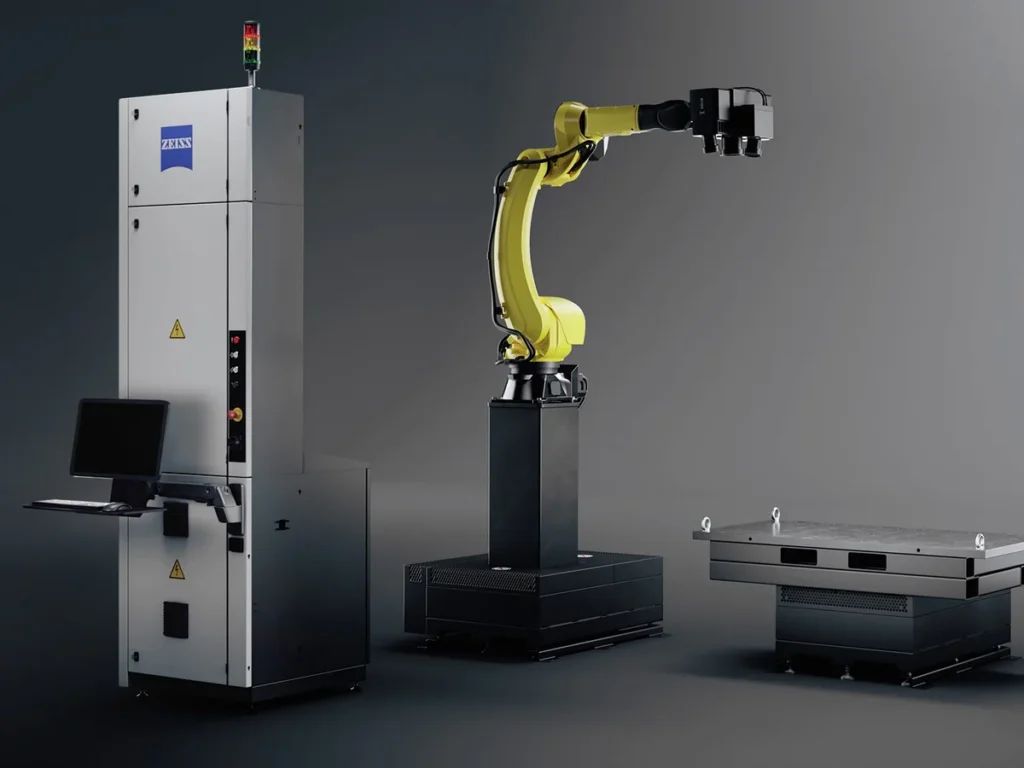

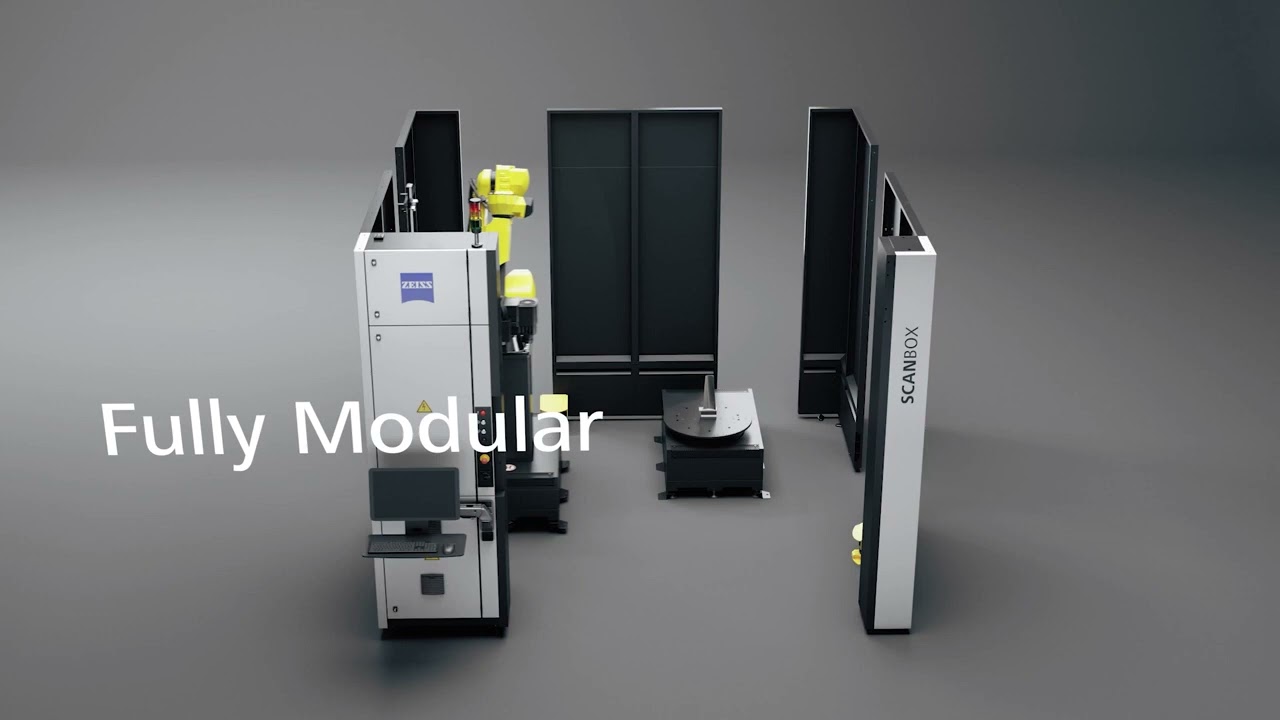

Модели ScanBox Series 5 различаются размером рабочей зоны: 5110 для деталей до 1000 мм, 5120 до 2000 мм и 5130 до 3000 мм. Поворотный стол выдерживает до 2000 кг. Ширина проёма - от 950-1000 мм у 5110 до 3100 мм у 5130, а ограждение бывает с дверью или со световой завесой: например, 5110 с дверью занимает 2200 × 2850 мм при высоте 3050 мм. Конструкция модульная, и машину можно перестроить под другую компоновку.

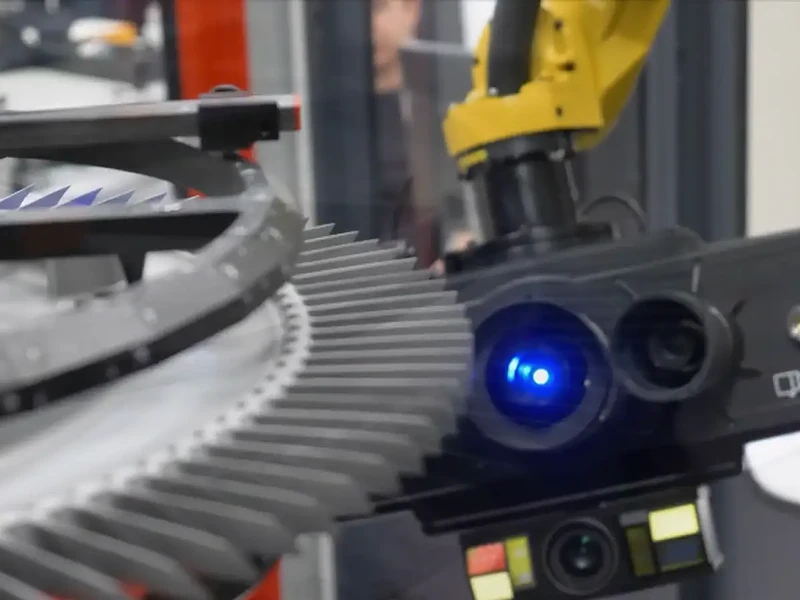

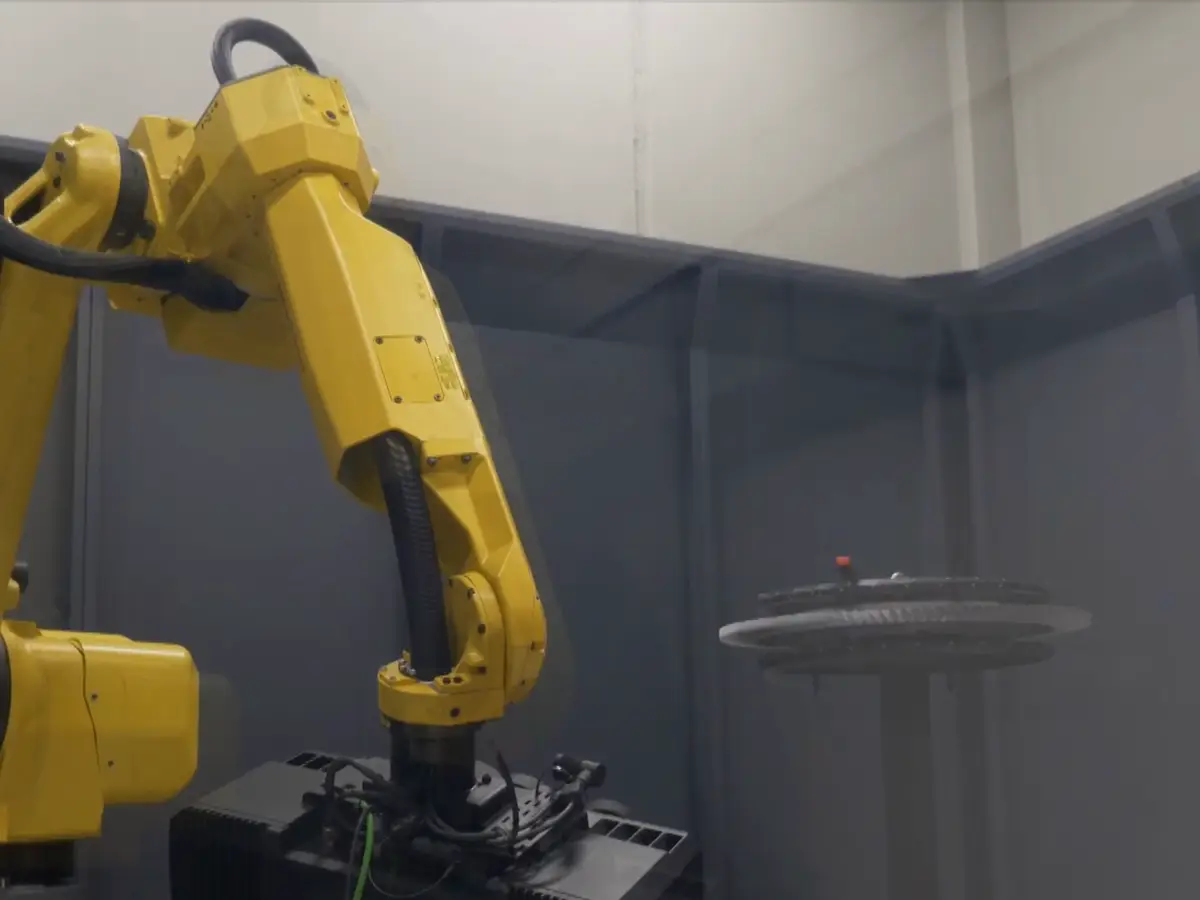

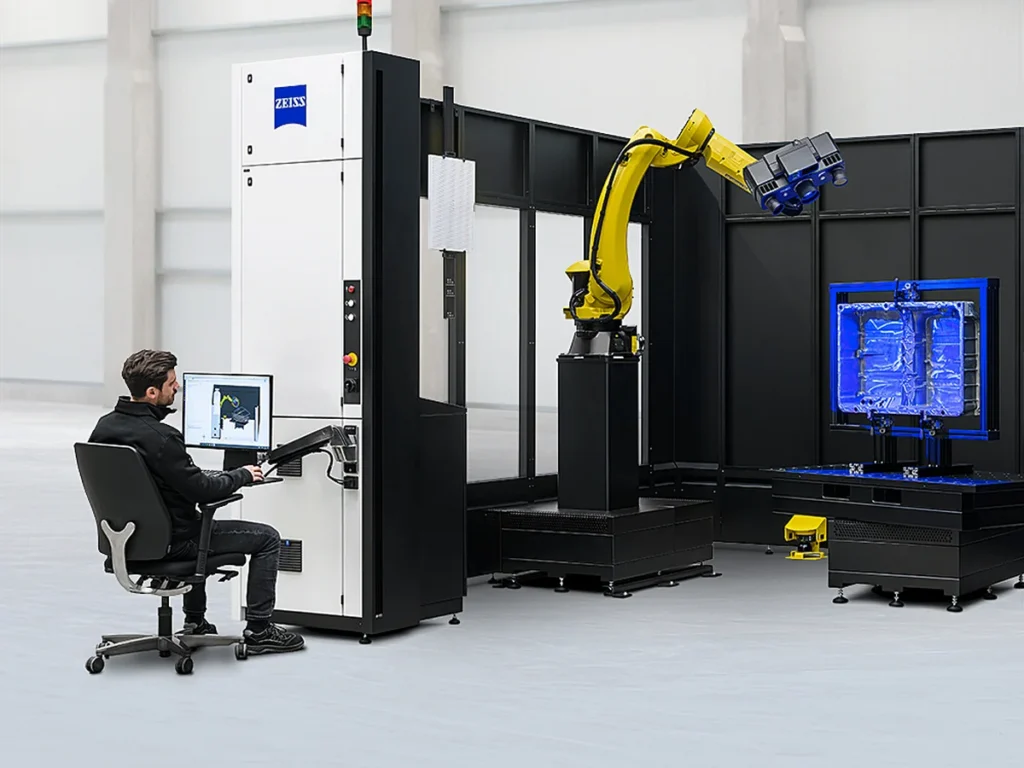

Робот несёт высокоточный сенсор ATOS 5, а для лопаток турбин - ATOS 5 for Airfoil с полями от 100 × 70 мм: лопатка проверяется за несколько минут. Программирование - в виртуальном измерительном помещении ZEISS INSPECT: в нём заданы траектории робота, оснастка и план измерения, а все движения проверяются в симуляции до запуска, поэтому навыки программирования роботов не нужны. ZEISS ScanBox Series 5 подходит для навесных деталей, сборок, оснастки, литья и лопаток. Для автоматической загрузки роботом есть версия Series 5 RC с моторизованной дверью. Результаты сравнения с CAD уходят в отчёты и анализ трендов.

Машина работает с деталями разной формы без перенастройки оснастки: новую деталь программируют в симуляции, а затем запускают на реальном роботе. Это удобно для производств, где часто меняется номенклатура: новые программы готовят заранее, не останавливая контроль текущих деталей. Программа ZEISS INSPECT входит в комплект. Поворотный стол выдерживает до 2000 кг. Ячейка рассчитана на работу в цеху.

Точность программы ZEISS INSPECT проверили немецкий метрологический институт PTB и американский NIST - класс 1, наименьшие отклонения. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
