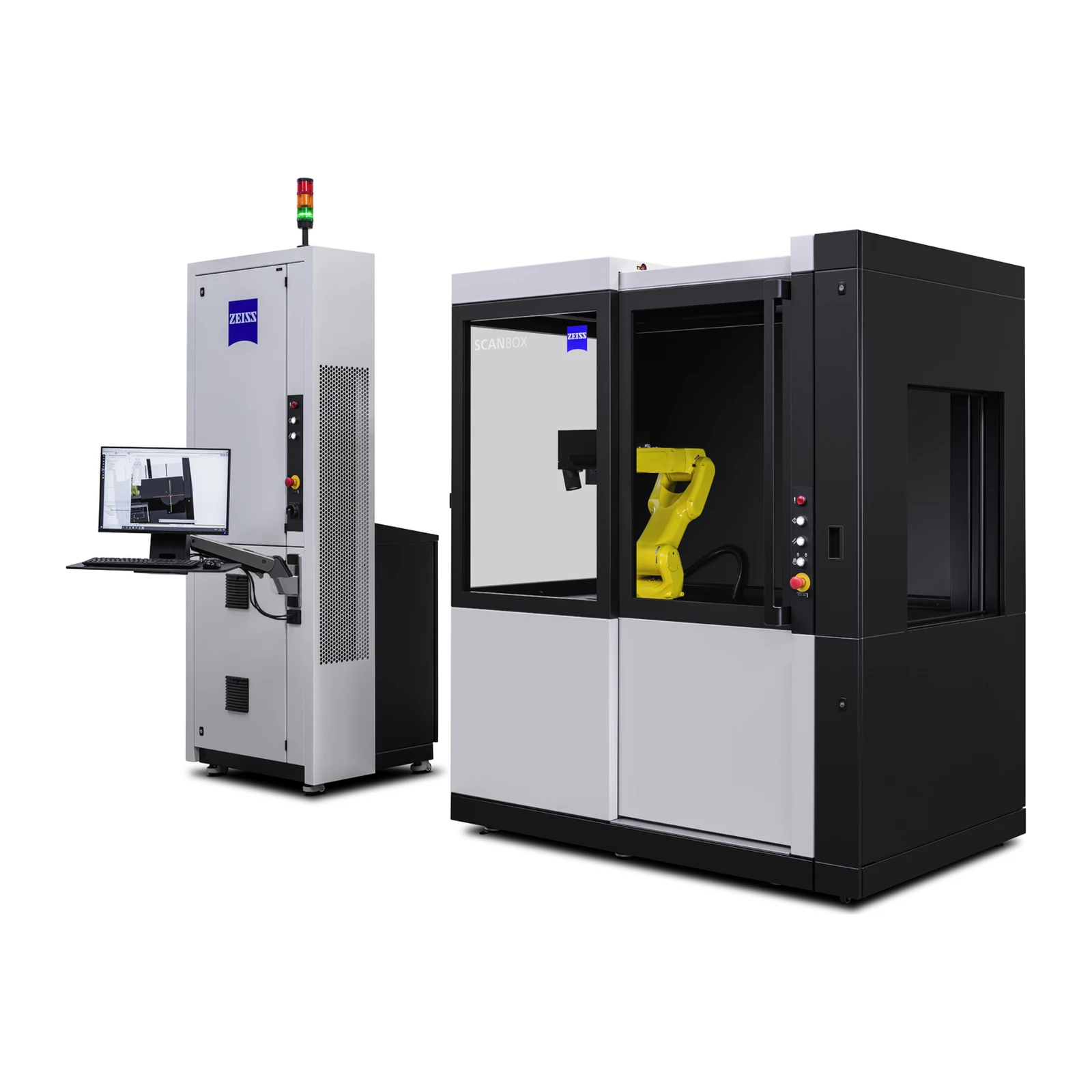

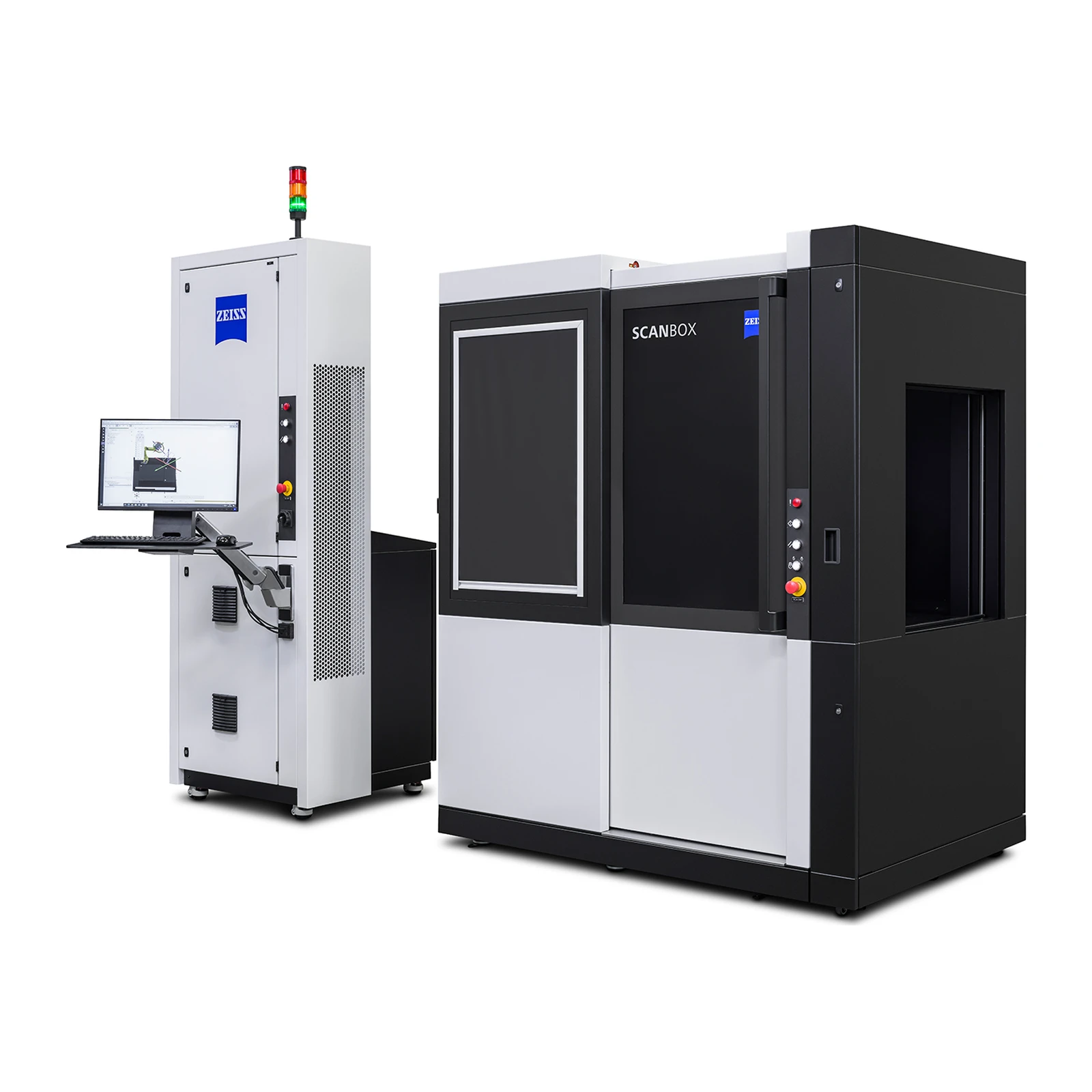

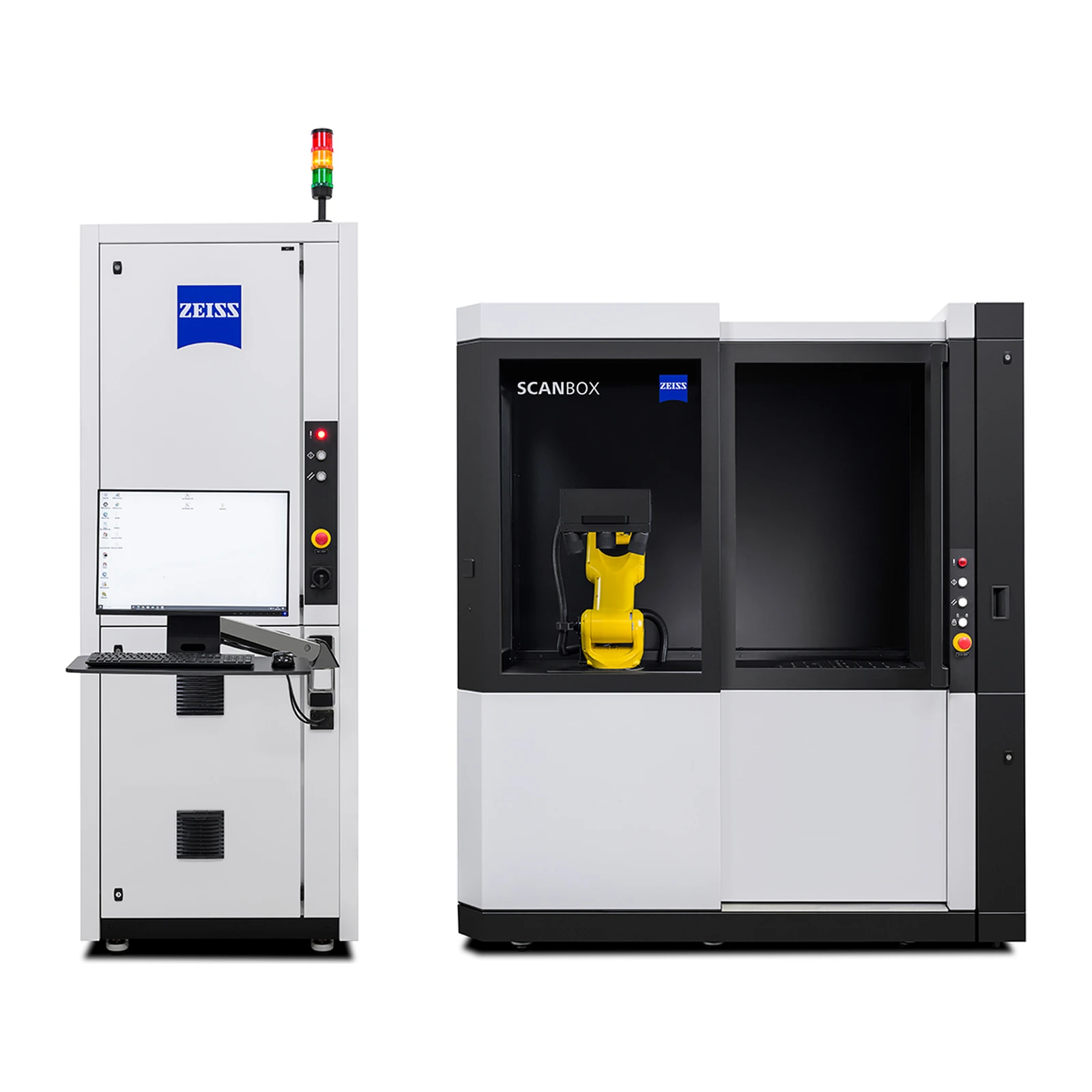

Система 3D-контроля ZEISS ScanBox Series 4 RC
Предзаказ
Артикул: 210130
ZEISS ScanBox Series 4 RC - оптическая 3D-измерительная машина со сканером ATOS Q и автоматической загрузкой деталей до 500 мм роботом.
Характеристики
Цена по запросу
Нашли дешевле? Снизим цену!
Купить в лизинг
Приобретайте оборудование без крупных первоначальных вложений
ZEISS ScanBox Series 4 RC (Remote Control, модель 4105 RC) - оптическая 3D-измерительная машина с моторизованной раздвижной дверью для автономного контроля деталей размером до 500 мм. Деталь кладёт на поворотный стол робот или собственная система загрузки, внутри работает сканер ATOS Q.
Без ручной загрузки время контроля заметно сокращается, а загрузка машины и пропускная способность растут, персонал освобождается для других задач. Машина разработана для участков, где нужны высокая производительность и глубокая интеграция в линию. Полноповерхностные данные серийных деталей сравниваются с CAD или планом измерений, отчёты создаются прямо на производстве, а результаты экспортируются в системы статистического управления процессами. Измерение запускает сигнал от вышестоящей системы управления: ZEISS поддерживает полевые шины CC-Link, ProfiBus, ProfiNet, EtherCat, EtherNet/IP и интерфейс OPC UA. Программировать машину можно на панели оператора в стойке управления.
ScanBox Series 4 RC подходит для серийного контроля мелких деталей в автоматизированных линиях. Версия с ручной загрузкой - ZEISS ScanBox Series 4, для крупных деталей с загрузкой роботом - ScanBox Series 5 RC, другие - в разделе Стационарные 3D-сканеры.
ScanBox 4105 RC (Remote Control) - вариант машины с моторизованной сдвижной дверью. Детали размером до 500 мм загружает робот или подобранная под задачу система подачи, кладёт их на поворотный стол, и машина измеряет без участия оператора. Внутри работает сенсор ATOS Q: он даёт полное облако точек, которое сразу сравнивается с CAD-моделью или с планом измерения.
Для связи с линией ZEISS предлагает интерфейсы промышленных шин: CC-Link, ProfiBus, ProfiNet, EtherCat, EtherNet/IP и OPC UA. Системы загрузки ZEISS Integration Series подбирают под деталь, чтобы машина не простаивала и выдавала больше измерений в смену. Программирование - в виртуальном измерительном помещении ZEISS INSPECT: робот, траектории, оснастка и план измерения проверяются в симуляции, поэтому оператору не нужны навыки программирования роботов. ZEISS ScanBox Series 4 RC подходит для серийного контроля мелких деталей прямо на линии, а для статоров со шпильками есть версия ScanBox 4105 RC for eMotors. Результаты уходят в отчёты и в анализ трендов процесса.
Машина работает полностью автономно: дверь открывается по сигналу линии, деталь загружается, измеряется и выгружается без участия человека. Это сокращает цикл и позволяет проверять каждую деталь серии. Для отладки программы используют те же инструменты, что и у обычной Series 4: интерфейс Kiosk и виртуальное помещение. Данные о качестве попадают в систему управления производством через стандартные интерфейсы, и отклонения видны сразу, а не после выборочной проверки в лаборатории. Детали до 500 мм. Внутри стоит поворотный стол, на который робот кладёт деталь.
Оптические 3D-сканеры ZEISS ведут историю от компании GOM из Брауншвейга, основанной в 1990 году и вошедшей в группу ZEISS в 2019 году. Описание модели у производителя - zeiss.com. Подробнее - в каталоге 3D-сканеры ZEISS. Если останутся вопросы, наши специалисты помогут.
- Загрузка роботом
- Моторизованная дверь
- Детали до 500 мм
- Сканер ATOS Q
- Полевые шины и OPC UA
- Экспорт в SPC

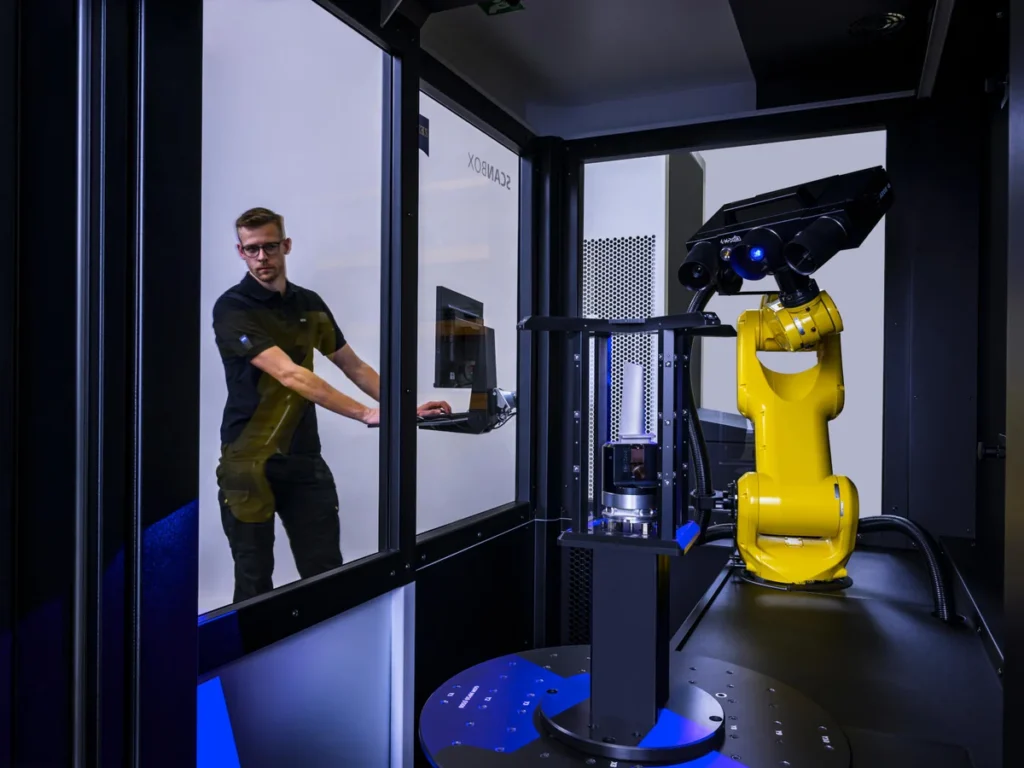

Загрузка роботом
Робот кладёт деталь на поворотный стол через моторизованную дверь.
01

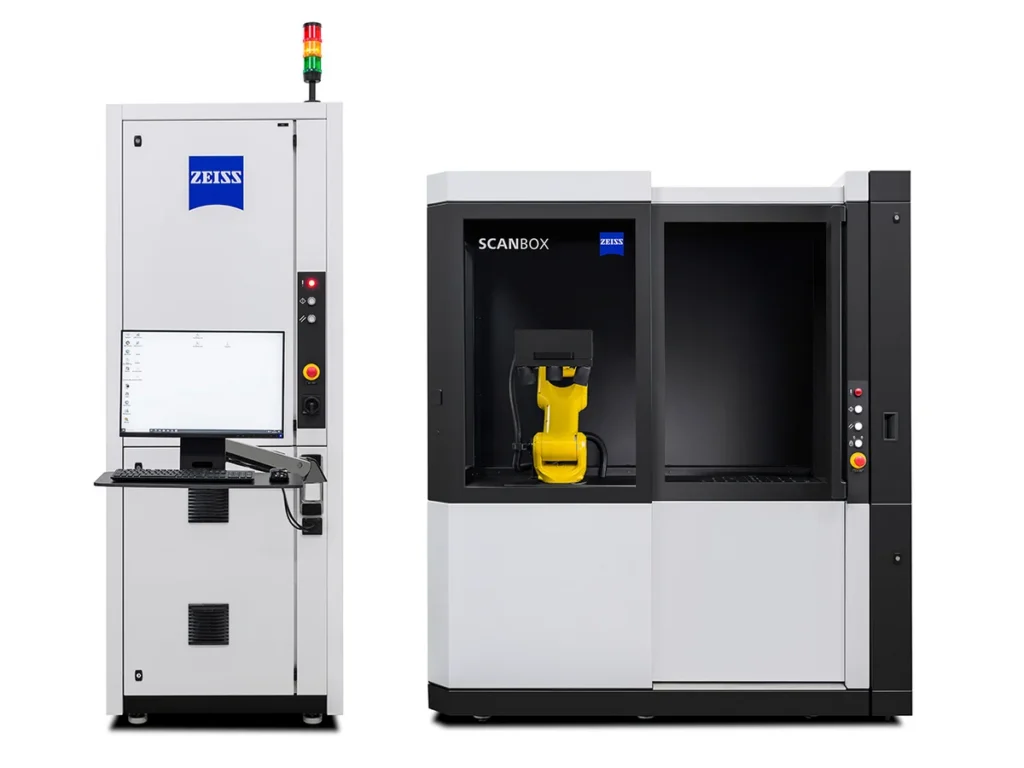

Моторизованная дверь
Дверь открывается автоматически по сигналу системы управления.
02
Сканер ATOS Q
Сканер снимает деталь со всех сторон, данные сравниваются с CAD.
03
Синий свет ATOS Q
Blue Light Equalizer даёт яркий равномерный свет, поэтому сканер снимает мелкие элементы даже на блестящих деталях.
04
Часто задаваемые вопросы
Не нашли интересующего вопроса?
Задать свой вопросЦена по запросу: подготовим коммерческое предложение под вашу задачу.
Моторизованной дверью и автоматической загрузкой деталей роботом или собственной системой загрузки.
Измерение запускает внешний сигнал по полевым шинам CC-Link, ProfiBus, ProfiNet, EtherCat, EtherNet/IP или по OPC UA.
До 500 мм.
В отчёты на месте и в системы статистического управления процессами.
ATOS Q.
БрендZEISS
Тип сканераСтационарный
Сканирование текстур/цветаНет
Сканирование без маркеровНет
ФотограмметрияНет
Беспроводная работаНет
НазначениеДля сканирования деталей
Страна производителяГермания
Типоптическая 3D-измерительная машина с автоматической загрузкой
МодельScanBox 4105 RC
Макс. размер детали≤ 500 мм
Дверьмоторизованная раздвижная
Загрузкаробот или собственная система загрузки
СканерATOS Q
ИнтерфейсыCC-Link, ProfiBus, ProfiNet, EtherCat, EtherNet/IP, OPC UA
ПрограммаZEISS INSPECT (в комплекте): сканирование, контроль, отчёты, GD&T
