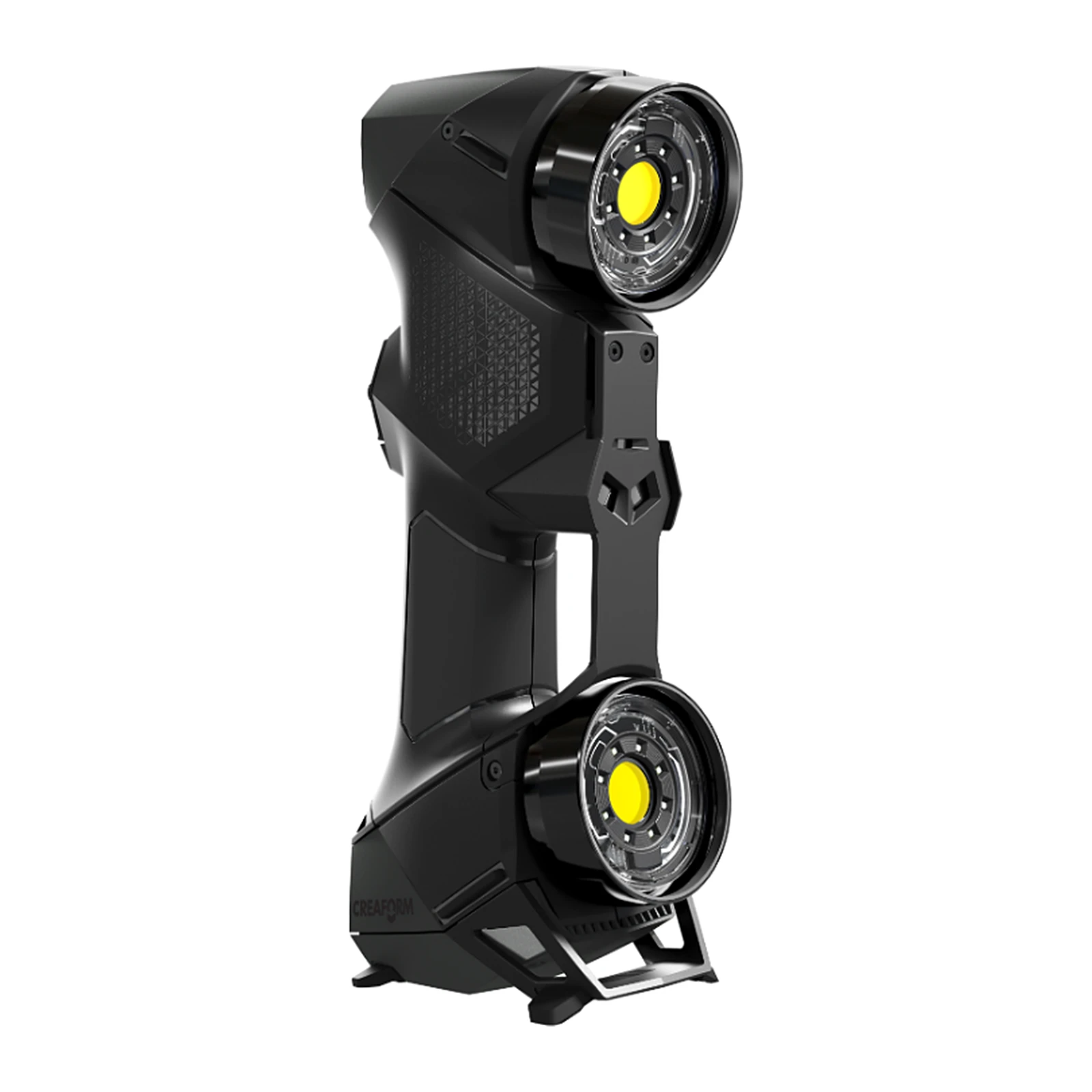

3D-сканер Creaform HandySCAN BLACK Elite

Creaform HandySCAN BLACK Elite - метрологический ручной 3D-сканер серии HandySCAN 3D BLACK для контроля качества и разработки изделий. Точность - 0,025 мм, объёмная точность - 0,020 мм + 0,040 мм/м, скорость - 1 300 000 измерений в секунду.

Сканер несёт 22 синие лазерные линии и одну дополнительную линию для глубоких мест, разрешение измерений - 0,025 мм, рабочее расстояние - от 200 до 450 мм. Оптимизация объёмной точности держит результат и на крупных деталях, а позиционирование по меткам позволяет двигать деталь и сканер во время съёмки - вибрация и перепады в цеху не мешают. Сетка строится автоматически, поэтому путь от настройки до готового файла короче. Сканер не требует штатива и внешнего трекера, помещается в небольшой чемодан и весит 0,94 кг - его возят на объекты и в выездной сервис. Защита - IP50.

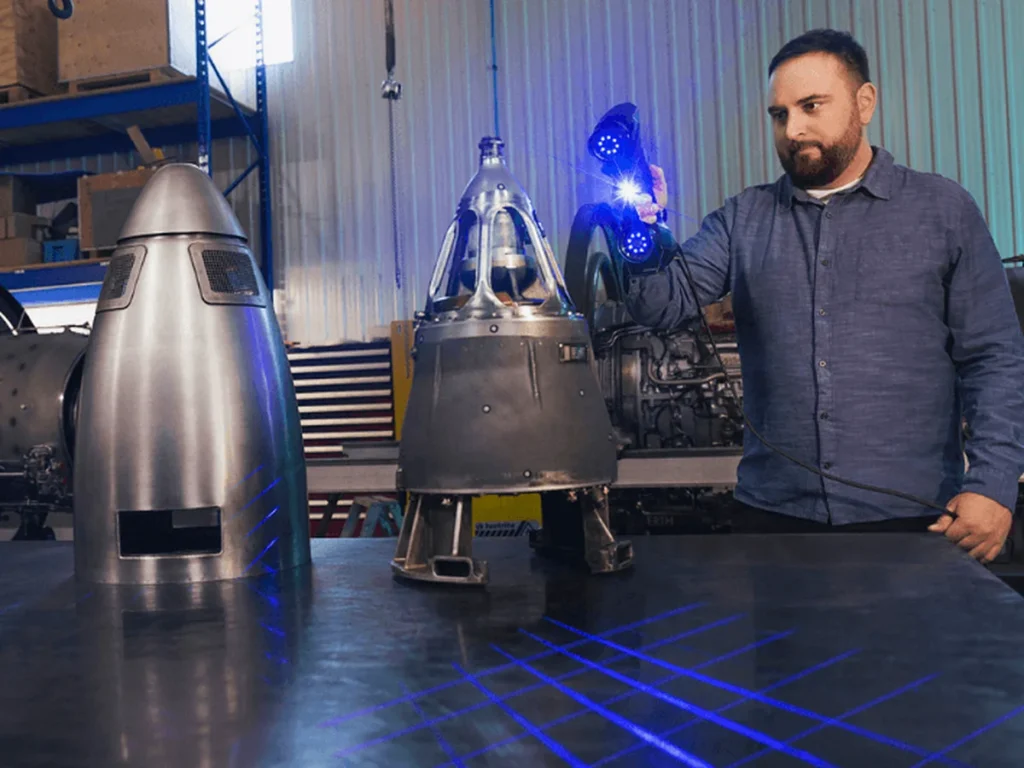

HandySCAN BLACK Elite подходит для контроля деталей до 4 м, разработки изделий, обучения и ремонта. Сканер с экраном на корпусе - Creaform HandySCAN EVO Plus, для реверс-инжиниринга - HandySCAN PRO, другие - в разделе Промышленные 3D-сканеры.

HandySCAN BLACK Elite работает по меткам: наклейки на детали задают систему координат, кадры совмещаются автоматически, и деталь можно поворачивать во время съёмки. Рабочее расстояние - 200-450 мм, глубина резкости - 250 мм, разрешение сетки - 0,100 мм. Минимальные элементы - штырь 0,75 мм, отверстие 1,25 мм, уступ 0,025 мм и стенка 0,5 мм.

Корпус - 79 × 142 × 288 мм, подключение - по USB 3.0. Точность аттестуют по VDI/VDE 2634 часть 3, калибровка проходит в лаборатории по ISO/IEC 17025. Лазер класса 2M безопасен для глаз, рабочая температура - от +5 до +40 °C, влажность - 10-90 % без конденсата, поэтому сканер работает и в цеху, и на выезде. Creaform HandySCAN BLACK Elite снимает детали от 0,05 до 4 м.

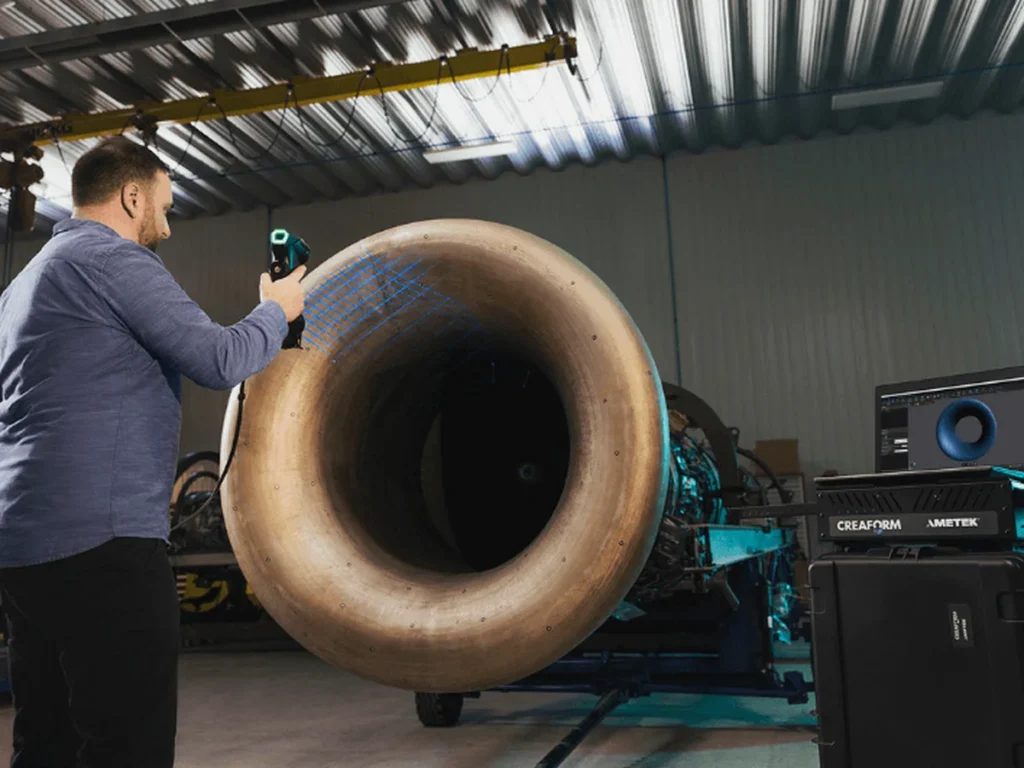

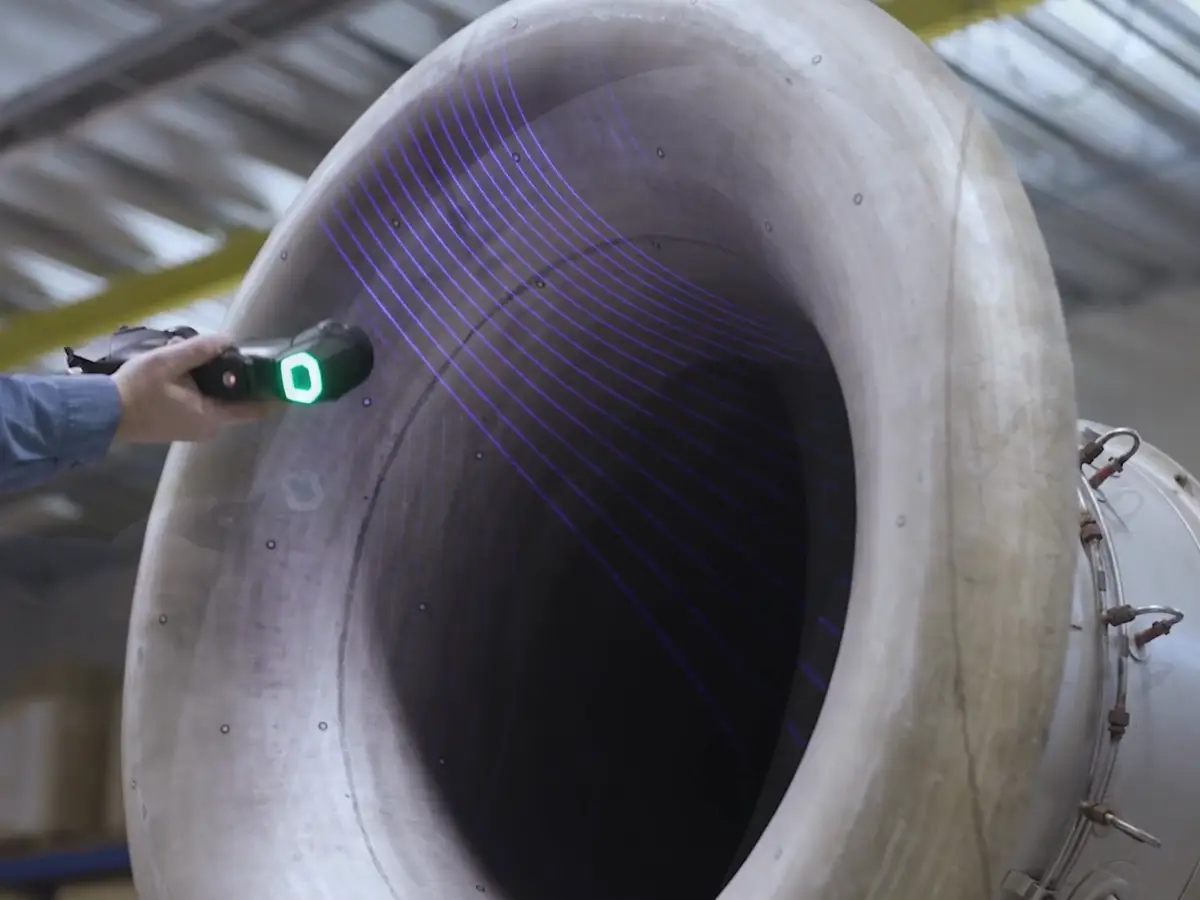

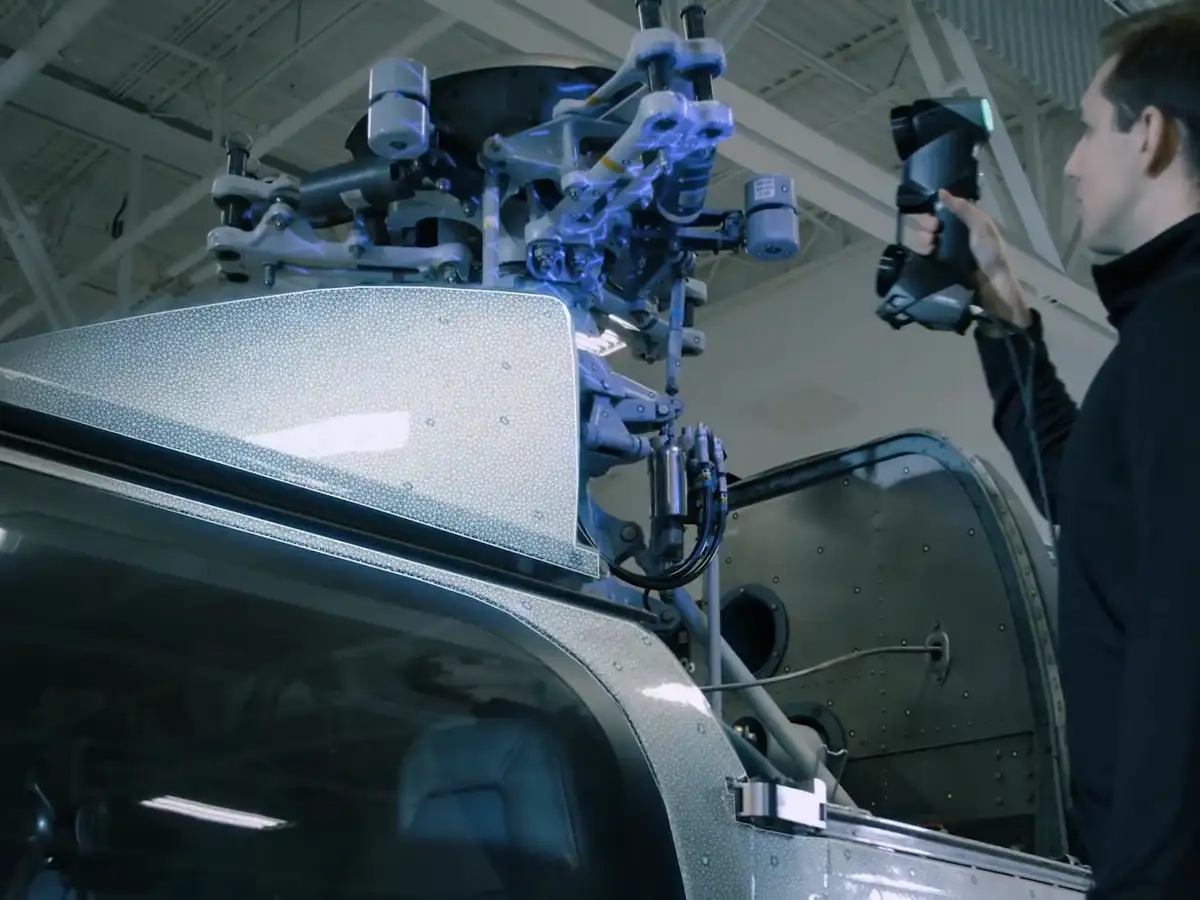

Сканер используют для авиационных узлов, кузовных деталей, контроля качества, разработки изделий и в учебных лабораториях. Программа Creaform.OS входит в комплект, для контроля и реверс-инжиниринга есть модули Creaform Metrology Suite. Данные сохраняются в STL, OBJ, PLY, 3MF, FBX, DAE, TXT, WRL, X3D и ZPR и открываются в Geomagic, PolyWorks, Metrolog X4, SpatialAnalyzer, Verisurf, CATIA, SOLIDWORKS, Creo, NX и Inventor. От EVO Elite модель отличается меньшим рабочим расстоянием - 200-450 мм вместо 200-750 мм - и отсутствием фотокамеры. Кадры совмещаются по меткам, а программа сама выравнивает и очищает данные. Сканер помещается в чемодан вместе с калибровочной пластиной, поэтому его удобно возить на объекты.

Штаб-квартира и производство Creaform находятся в Леви (Квебек, Канада), системы менеджмента сертифицированы по ISO 9001 и ISO 27001. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
