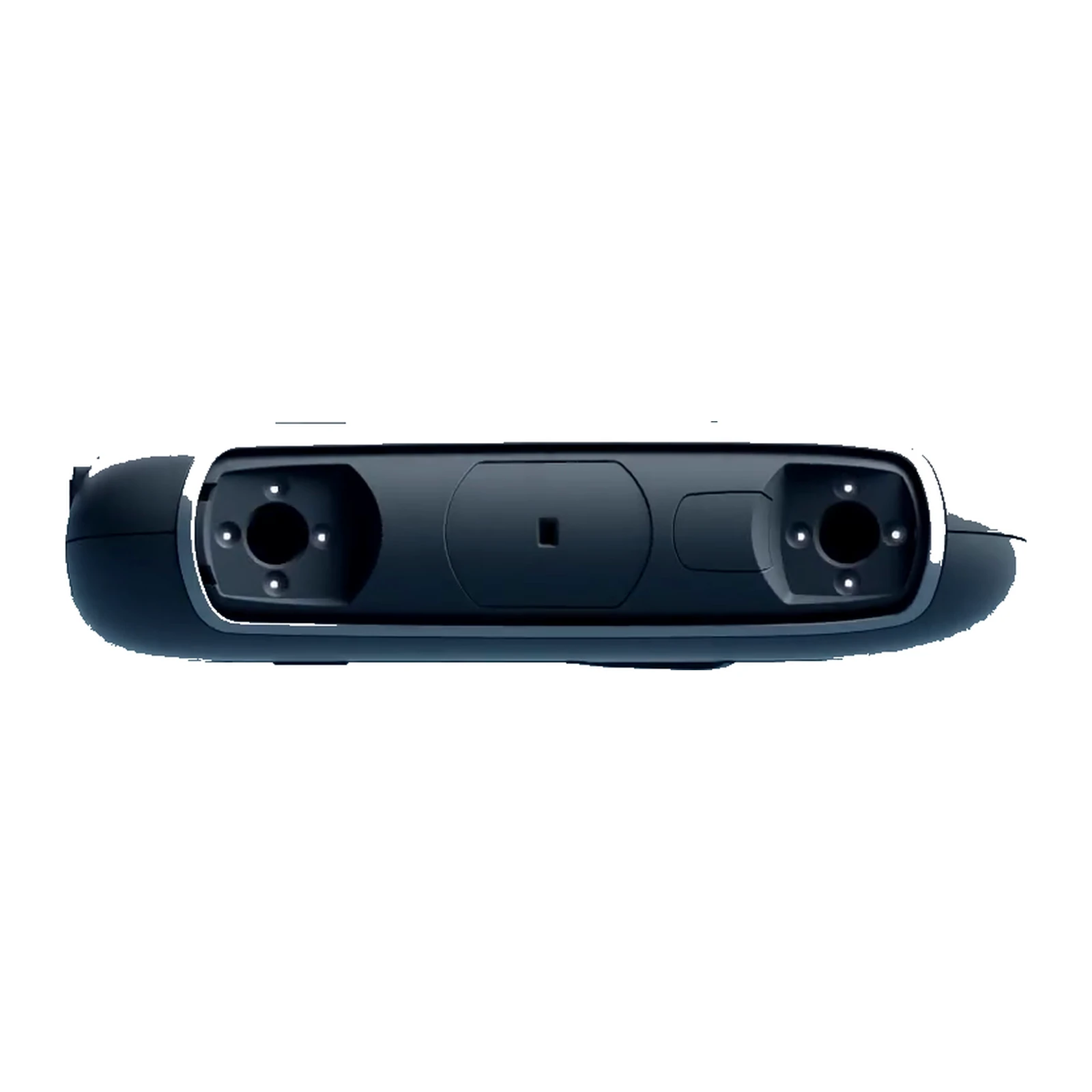

3D-сканер Creaform HandySCAN PRO

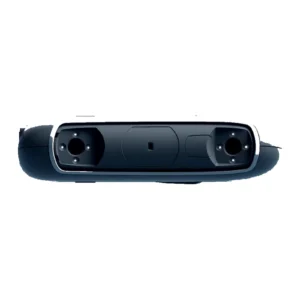

Creaform HandySCAN PRO - ручной лазерный 3D-сканер для реверс-инжиниринга и разработки изделий. Точность - до 0,030 мм, объёмная точность - 0,020 мм + 0,060 мм/м, скорость - 1 200 000 измерений в секунду.

Сканер несёт 23 синие лазерные линии, разрешение измерений - 0,025 мм, рабочее расстояние - от 250 до 450 мм. В комплект входит программа Scan-to-CAD Pro: из скана сразу строят эскизы, поверхности и твердотельную модель, а результат выгружают в STEP и IGES. Сканер позиционируется по меткам, поэтому деталь и сканер можно двигать во время съёмки. Он не требует штатива и внешнего трекера, помещается в небольшой чемодан, весит 920 г и защищён по IP50. С системой фотограмметрии MaxSHOT Next Elite объёмная точность - 0,030 мм + 0,015 мм/м. Производитель указывает больше 10 000 пользователей сканеров этого класса.

HandySCAN PRO подходит для конструкторских бюро, ремонта, тюнинга, литья и деталей от 0,05 до 4 м. Для контроля качества - Creaform HandySCAN EVO, цветной сканер белого света - Go!SCAN SPARK, другие - в разделе Промышленные 3D-сканеры.

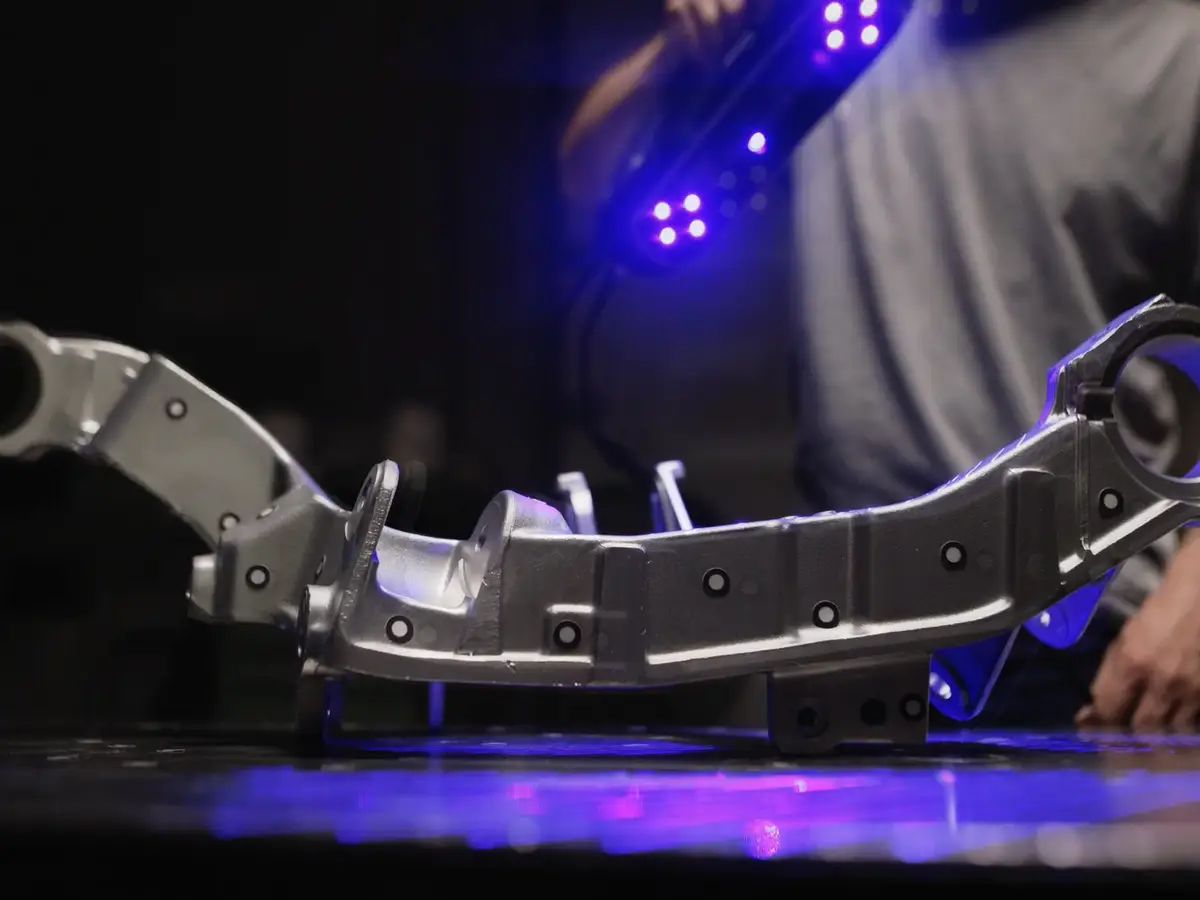

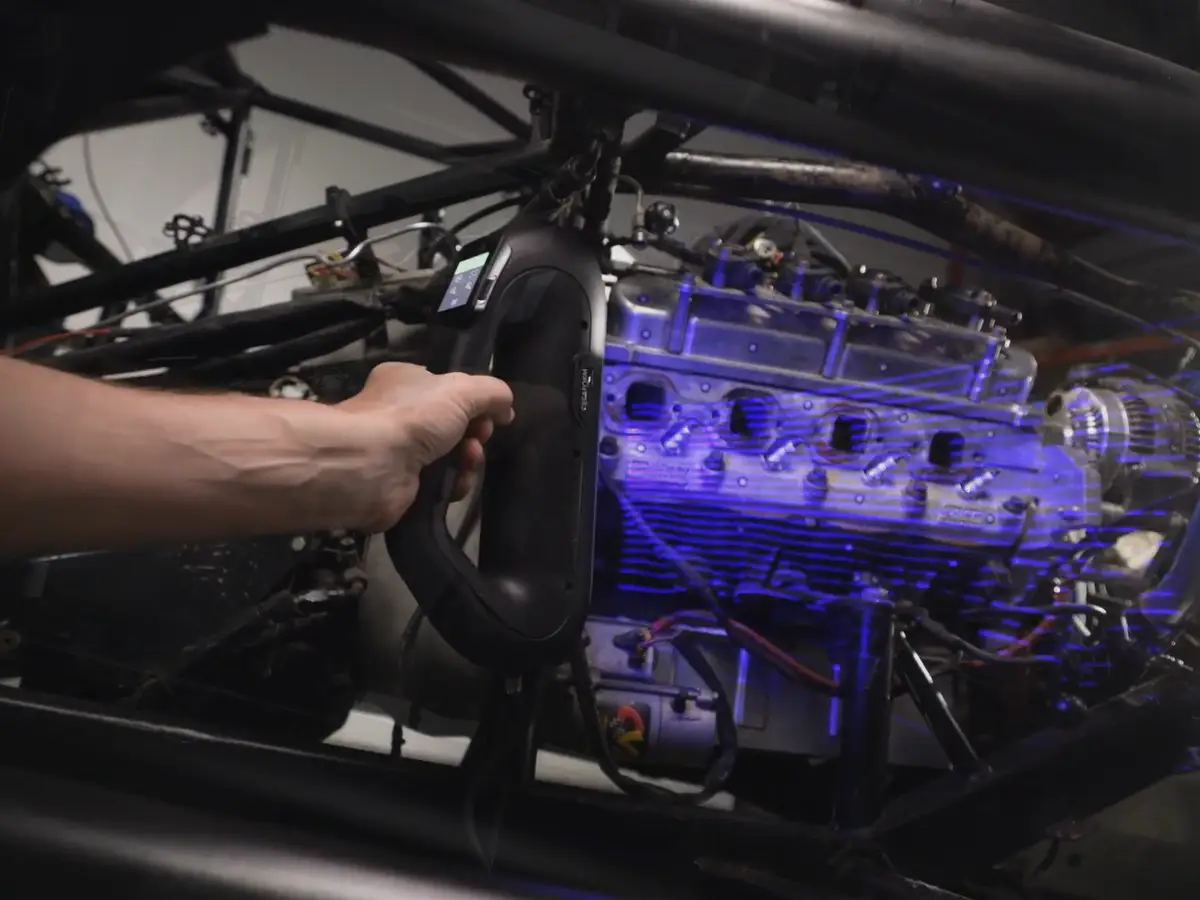

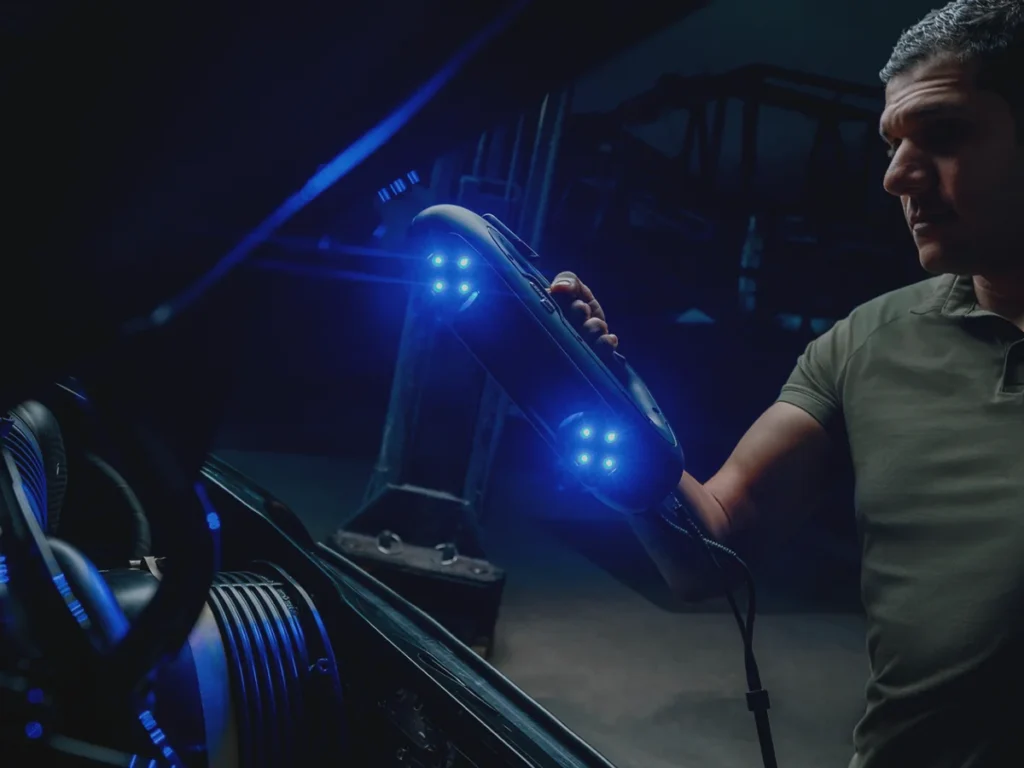

Рабочее расстояние HandySCAN PRO - 250-450 мм, глубина резкости - 200 мм, разрешение сетки - 0,100 мм. Сканер передаёт штырь от 1 мм, отверстие от 1,5 мм, уступ от 0,03 мм и стенку от 0,75 мм, поэтому подходит для двигателей, узлов подвески, рычагов и корпусных деталей. Деталь можно поворачивать во время съёмки: метки задают систему координат, и кадры совмещаются автоматически.

Управлять съёмкой можно с сенсорного экрана на корпусе. Корпус - 79 × 150 × 304 мм, подключение - по USB 3.0. Лазер класса 2M безопасен для глаз, рабочая температура - от +5 до +40 °C, влажность - 10-90 % без конденсата. Creaform HandySCAN PRO снимает детали размером от 0,05 до 4 м и подходит для реверс-инжиниринга, тюнинга и разработки изделий.

Отличие от многих сканеров - экспорт сразу в форматы STEP и IGES, а не только в сетку: это удобно для передачи данных в CAD. Кроме них доступны STL, OBJ, PLY, 3MF, FBX, DAE, TXT, WRL, X3D и ZPR. Программа Creaform.OS входит в комплект, а данные открываются в Geomagic, PolyWorks, Metrolog X4, SpatialAnalyzer, Verisurf, CATIA, SOLIDWORKS, Creo, NX и Inventor. По сравнению с серией EVO модель проще и рассчитана на задачи проектирования, а не метрологии. Кадры совмещаются по меткам, а программа сама выравнивает и очищает данные. Сканер легко взять на выезд: для работы нужен только ноутбук с портом USB 3.0. Модель подходит конструкторским бюро и мастерским, где важна быстрая передача данных в CAD. Сканер помещается в чемодан вместе с калибровочной пластиной, поэтому его удобно возить к заказчику или в мастерскую.

Creaform создала ручной лазерный 3D-сканер с самопозиционированием по меткам и развивает эту технологию больше 20 лет. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
