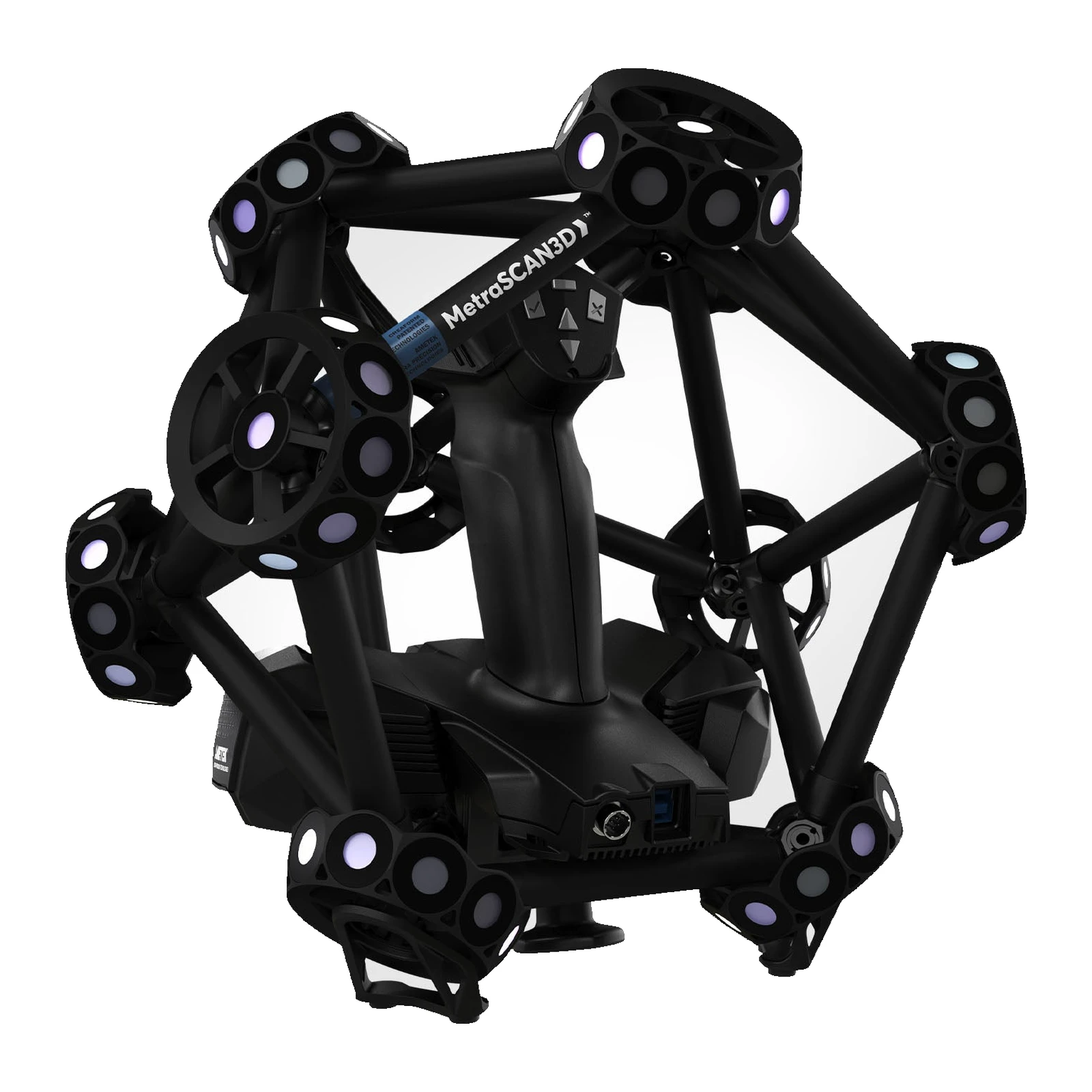

3D-сканер Creaform MetraSCAN BLACK+

Creaform MetraSCAN BLACK+ - оптическая координатно-измерительная машина: ручной 3D-сканер, положение которого отслеживает оптический трекер C-Track. Точность - 0,035 мм, объёмная точность - 0,075 мм в объёме 9,1 м³, скорость - 1 800 000 измерений в секунду.

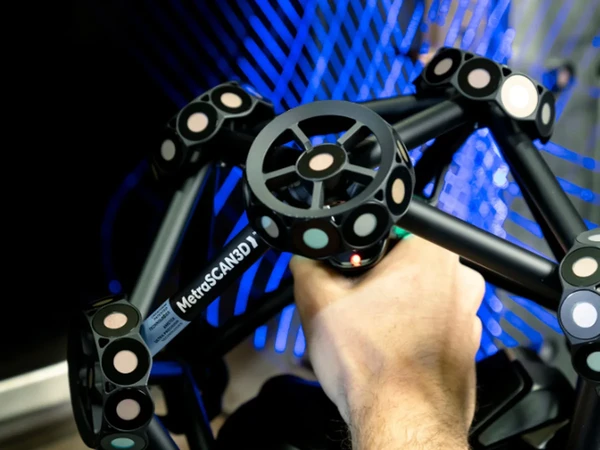

Метки на деталь клеить не нужно: трекер видит сканер на расстоянии до 4,2 м, а динамическое отслеживание держит точность при вибрации, движении детали и перепадах температуры в цеху. Сканер несёт 30 синих лазерных линий и одну дополнительную, поле - 310 × 350 мм. Автоматическое расширение объёма переносит трекер без потери точности: 0,035 мм + 0,020 мм/м. Со щупом HandyPROBE система измеряет скрытые точки и базы с точностью 0,030 мм в той же системе координат. Приёмка - по VDI/VDE 2634 часть 3 и ISO 10360, защита - IP50.

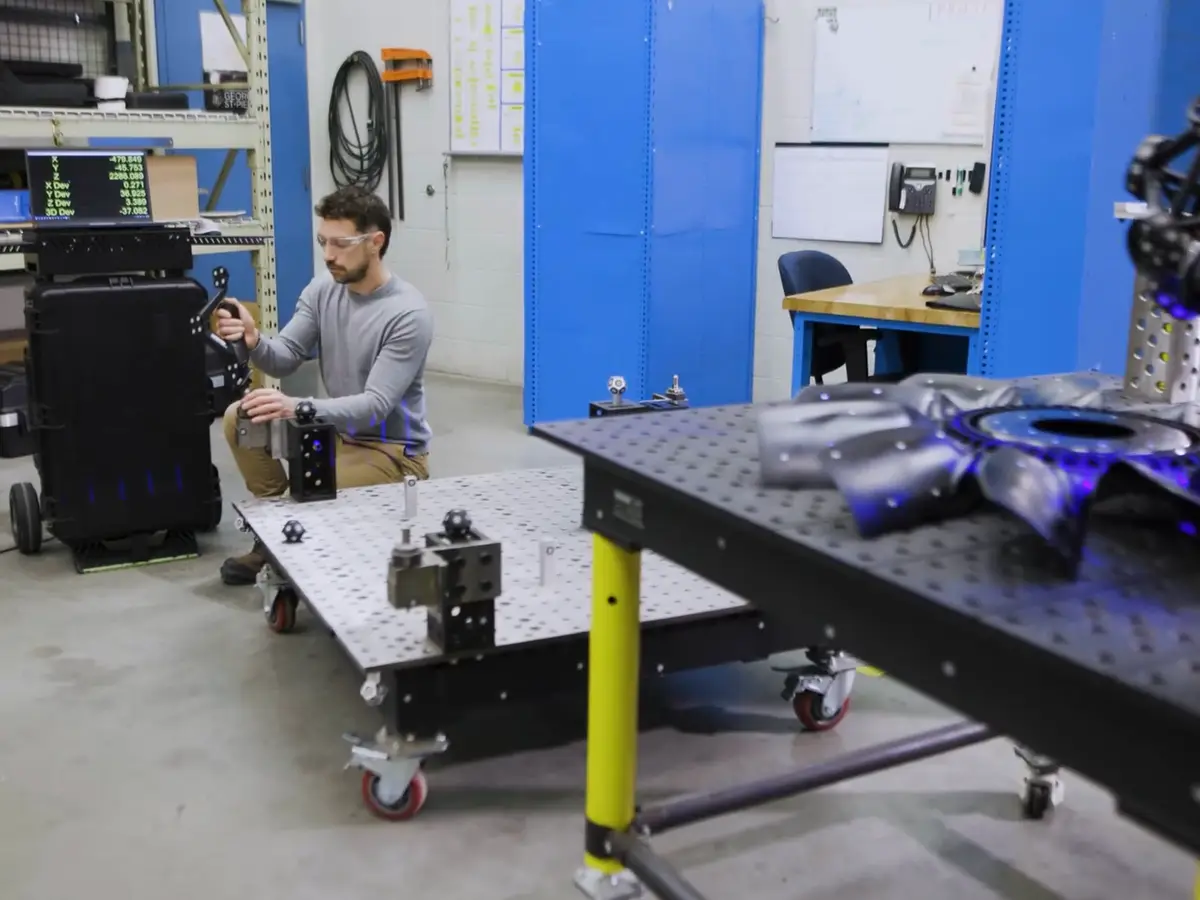

MetraSCAN BLACK+ подходит для контроля литья, штамповки, сварных узлов и деталей от 0,2 до 6 м прямо на производстве. Версия с точностью 0,025 мм - Creaform MetraSCAN BLACK+ Elite, старшая - MetraSCAN BLACK2, другие - в разделе Промышленные 3D-сканеры.

Объёмная точность MetraSCAN BLACK+ - 0,075 мм в объёме 9,1 м³ и 0,100 мм в объёме 16,6 м³. Ошибка формы на сфере - 0,035 мм, на плоскости - 0,060 мм, разрешение сетки - 0,100 мм. Сканер передаёт штырь от 0,75 мм, отверстие от 1,25 мм, уступ от 0,025 мм и стенку от 0,5 мм, поэтому снимает и крупную форму, и мелкие элементы детали размером от 0,2 до 6 м.

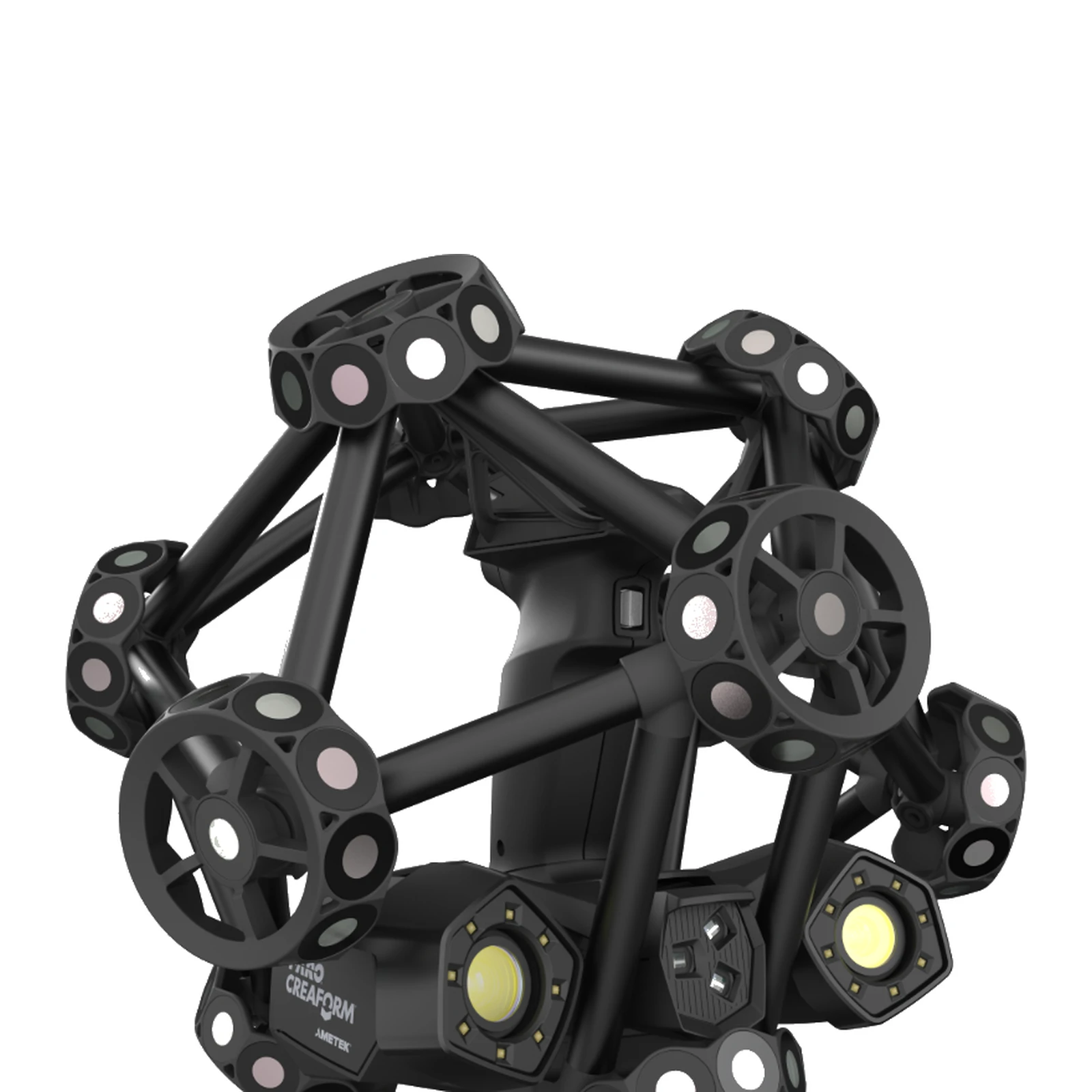

Положение сканера отслеживает оптический трекер C-Track, поэтому метки на детали не нужны, а динамическое отслеживание сохраняет точность, если деталь или трекер слегка смещаются. Рабочее расстояние сканера - 300 мм, глубина резкости - 250 мм. Сканер весит 1,49 кг, трекер C-Track - 5,7 кг, щуп HandyPROBE - 0,5 кг: щупом измеряют отверстия, кромки и скрытые точки, недоступные лазеру.

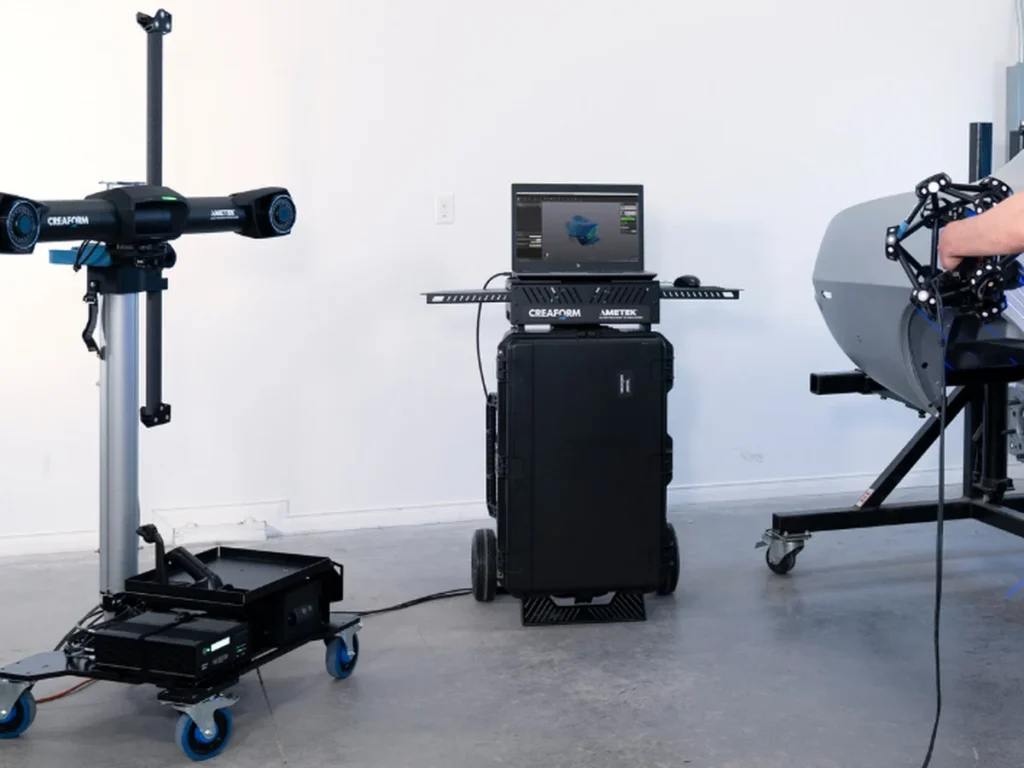

Подключение - по USB 3.0, рабочая температура - от +5 до +40 °C, влажность - 10-90 % без конденсата, лазер класса 2M безопасен для глаз. Creaform MetraSCAN BLACK+ работает в Creaform.OS с модулями Creaform Metrology Suite. Данные сохраняются в STL, OBJ, PLY, 3MF, FBX, DAE, TXT, WRL, X3D и ZPR и открываются в Geomagic, PolyWorks, Metrolog X4, SpatialAnalyzer, Verisurf, CATIA, SOLIDWORKS, Creo, NX и Inventor. Систему ставят у линии или на стойке в цеху, а трекер легко перенести к другой детали.

Штаб-квартира и производство Creaform находятся в Леви (Квебек, Канада), системы менеджмента сертифицированы по ISO 9001 и ISO 27001. Подробнее - в каталоге 3D-сканеры Creaform. Если останутся вопросы, наши специалисты помогут.
