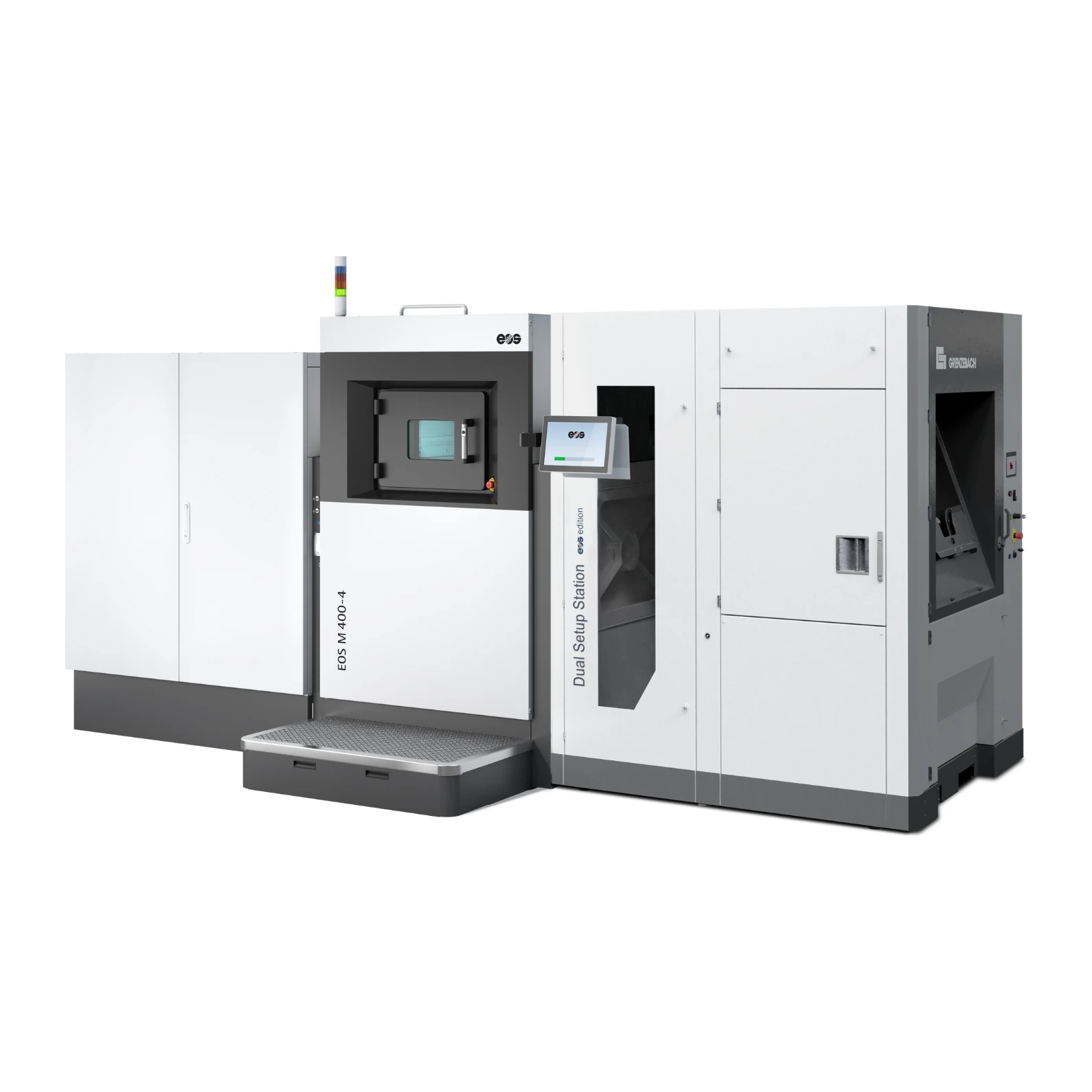

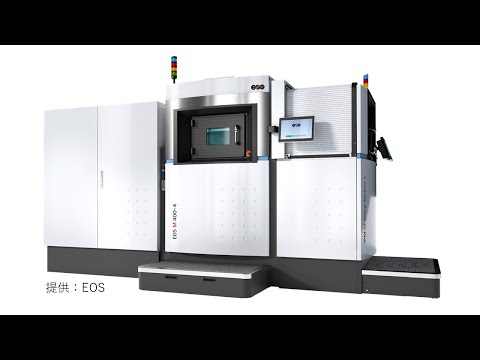

3D-принтер EOS M 400-4

EOS M 400-4 - флагманский промышленный 3D-принтер EOS по металлу с четырьмя лазерами по 400 Вт и областью построения 400 × 400 × 400 мм. По данным EOS, четыре лазера дают до четырёх раз большую производительность, чем один, поэтому установка рассчитана на промышленные серии.

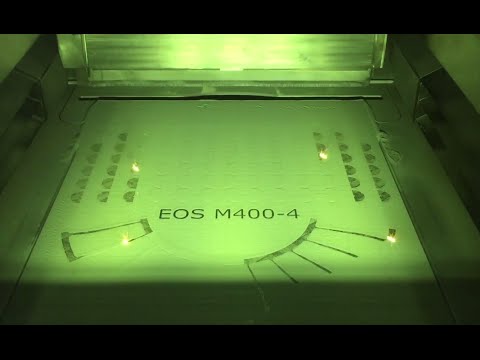

DMLS - так EOS называет прямое лазерное плавление металла, по международной классификации это LPBF (SLM). Ракель раскладывает на платформе тонкий слой металлического порошка, волоконный лазер расплавляет его точно по сечению детали из CAD-модели, платформа опускается на толщину слоя - и так до конца детали. Детали получаются плотными, внутренние каналы, решётки и тонкие стенки печатаются сразу, без оснастки, а несколько деталей сборки можно объединить в одну.

В EOS M 400-4 стоят четыре иттербиевых волоконных лазера по 400 Вт с отдельными F-theta линзами и высокоскоростными сканерами. Каждый лазер работает на своём поле 250 × 250 мм с перекрытием 50 мм, скорость сканирования - до 7 м/с, диаметр фокуса - около 90 мкм.

Интуитивный интерфейс, гибкие программные инструменты и набор периферии позволяют встроить установку в промышленное производство, а автоматизированные процедуры упрощают работу оператора. Любой процесс EOS M 290 можно перенести на M 400-4 и получить равноценные свойства деталей.

Камера установки заполняется инертным газом - аргоном или азотом, в зависимости от материала: металл не окисляется, а поток газа уносит дым и брызги из зоны плавления, поэтому оптика остаётся чистой, а свойства деталей - ровными по всей платформе.

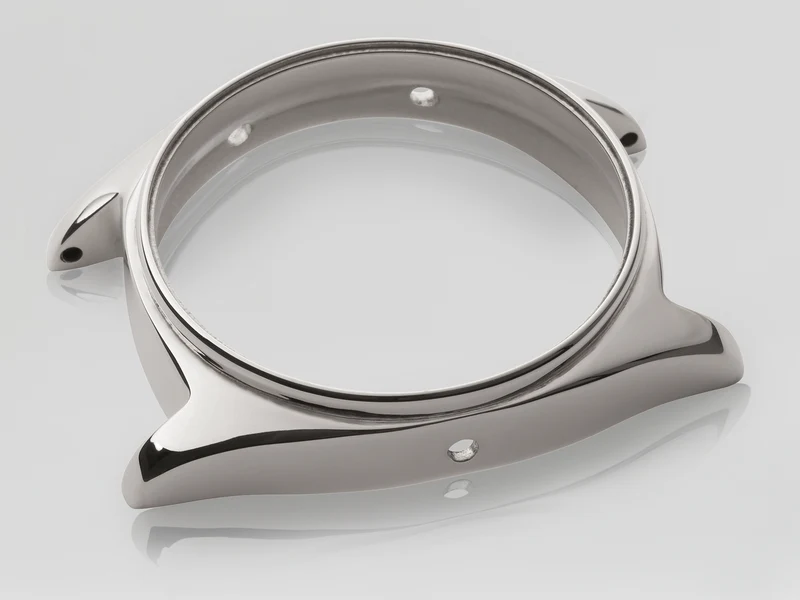

Для EOS M 400-4 EOS выпускает порошки от лёгких сплавов до нержавеющих и инструментальных сталей и жаропрочных сплавов: Al2139 AM, AlSi10Mg, Constellium CP1 и 20MnCr5, HAYNES 282, HX, IN718, IN718 API, IN625, IN939 и K500, 17-4PH, 316L, PH1, StainlessSteel CX и MaragingSteel MS1, титан Ti64. Другие порошки - в разделе металлические порошки. Мелкие титановые и алюминиевые порошки взрывоопасны: для работы с ними нужны станция просеивания порошка и взрывозащищённый пылесос, другое оборудование - в разделе Взрывозащищённое оборудование, если сомневаетесь - поможем подобрать.

EOS выстраивает процесс по «треугольнику качества»: система, материал и параметры процесса проверяются вместе, а каждой связке присваивается уровень технологической готовности (TRL). Связки Premium (TRL 7-9) имеют полный набор подтверждённых данных и воспроизводимые свойства деталей, связки Core (TRL 3-5) дают ранний доступ к новым материалам. Premium-порошки поставляются с сертификатом контроля EN 10204 3.1.

Больше 500 установок на платформе M 400-4 работают по всему миру, а на её основе EOS сделала M4 ONYX с шестью лазерами. Рядом в линейке - EOS M 290-2 и EOS M4 ONYX, другие модели - в разделе 3D-принтеры по металлу.

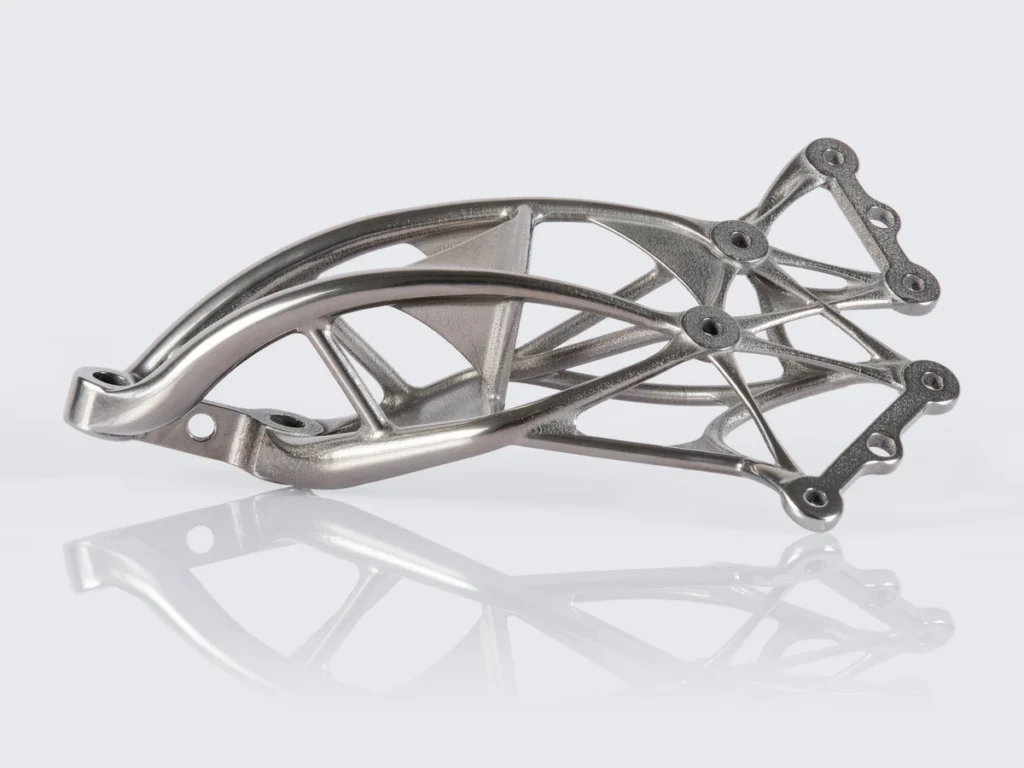

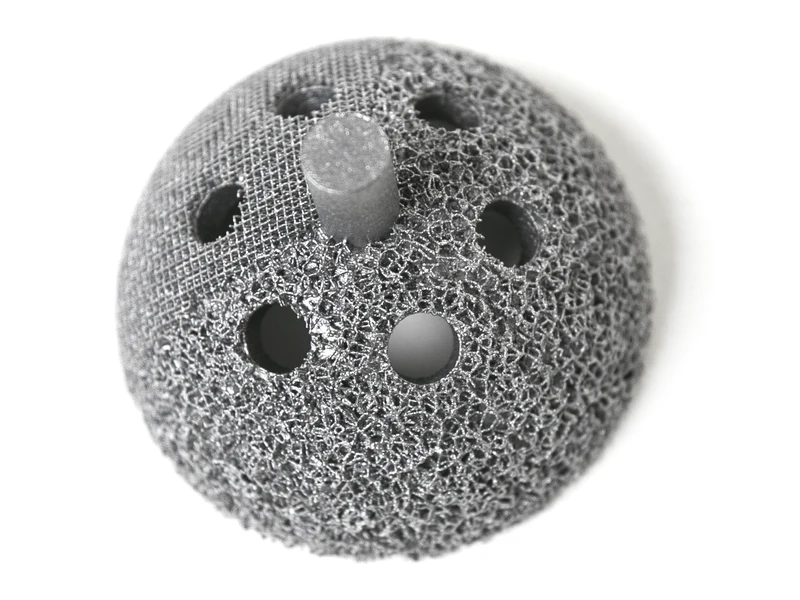

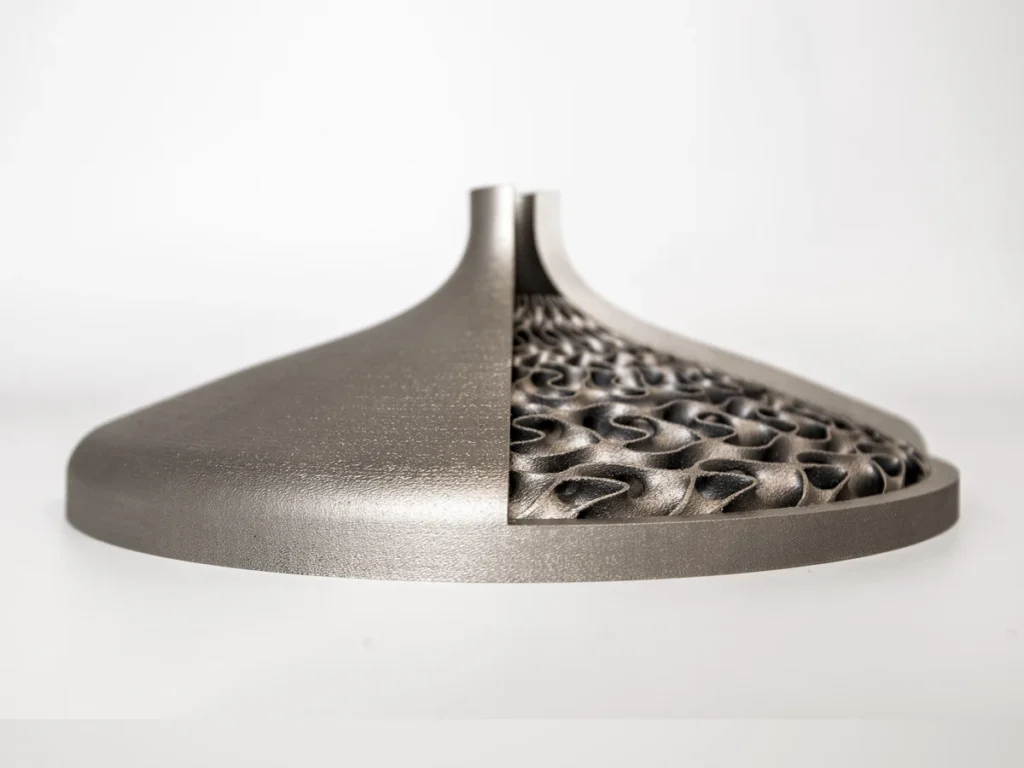

EOS называет главными областями металлической печати авиакосмическую отрасль, автомобилестроение, медицину, инструментальное производство и турбостроение. На установках EOS печатают кронштейны и корпуса облегчённой конструкции, теплообменники, горелки и форсунки, лопатки и детали турбин, импланты и хирургический инструмент, вставки пресс-форм с каналами охлаждения по форме изделия.

Задание готовят в EOS BUILD: деталь ориентируют на платформе, расставляют поддержки, режут на слои и назначают параметры процесса из библиотеки EOS. Установкой управляет EOS SYSTEM SUITE, а EOS SMART MONITORING в реальном времени собирает данные о каждом слое - их используют для контроля качества и документации на деталь.

Для установки EOS M 400-4 нужно место под корпус 5140 × 2490 × 2625 мм, а рекомендованная площадка - не меньше 7500 × 6000 × 3300 мм. Масса - около 4900 кг, питание - 3 × 50 А, до 45 кВт, обычно 22 кВт, сжатый воздух - 7 бар, 20 м³/ч.

После печати платформу вынимают из камеры, удаляют порошок, при необходимости снимают напряжения отжигом, отрезают детали от платформы, снимают поддержки и доводят посадочные места механической обработкой. Остаток порошка просеивают и возвращают в работу. Металлический порошок хранят в закрытой таре в сухом помещении, а работают с ним в перчатках, респираторе и антистатической одежде. Пыль и брызги из фильтра установки утилизируют по инструкции производителя.

EOS устанавливает и настраивает принтер, обучает операторов на месте и обслуживает машину по всему миру, а Additive Minds помогает подобрать детали для печати и отработать процесс. EOS основана в 1989 году, штаб-квартира компании - в Крайлинге под Мюнхеном, в Германии. Технологию DMLS - прямое лазерное плавление металла - EOS применяет больше 30 лет, а детали из своих порошков печатает для авиакосмической отрасли, автомобилестроения, медицины, инструментальной отрасли и турбостроения.

Все модели - в каталоге 3D-принтеры EOS. Если останутся вопросы, наши специалисты помогут. Характеристики модели у производителя - на eos.info.
