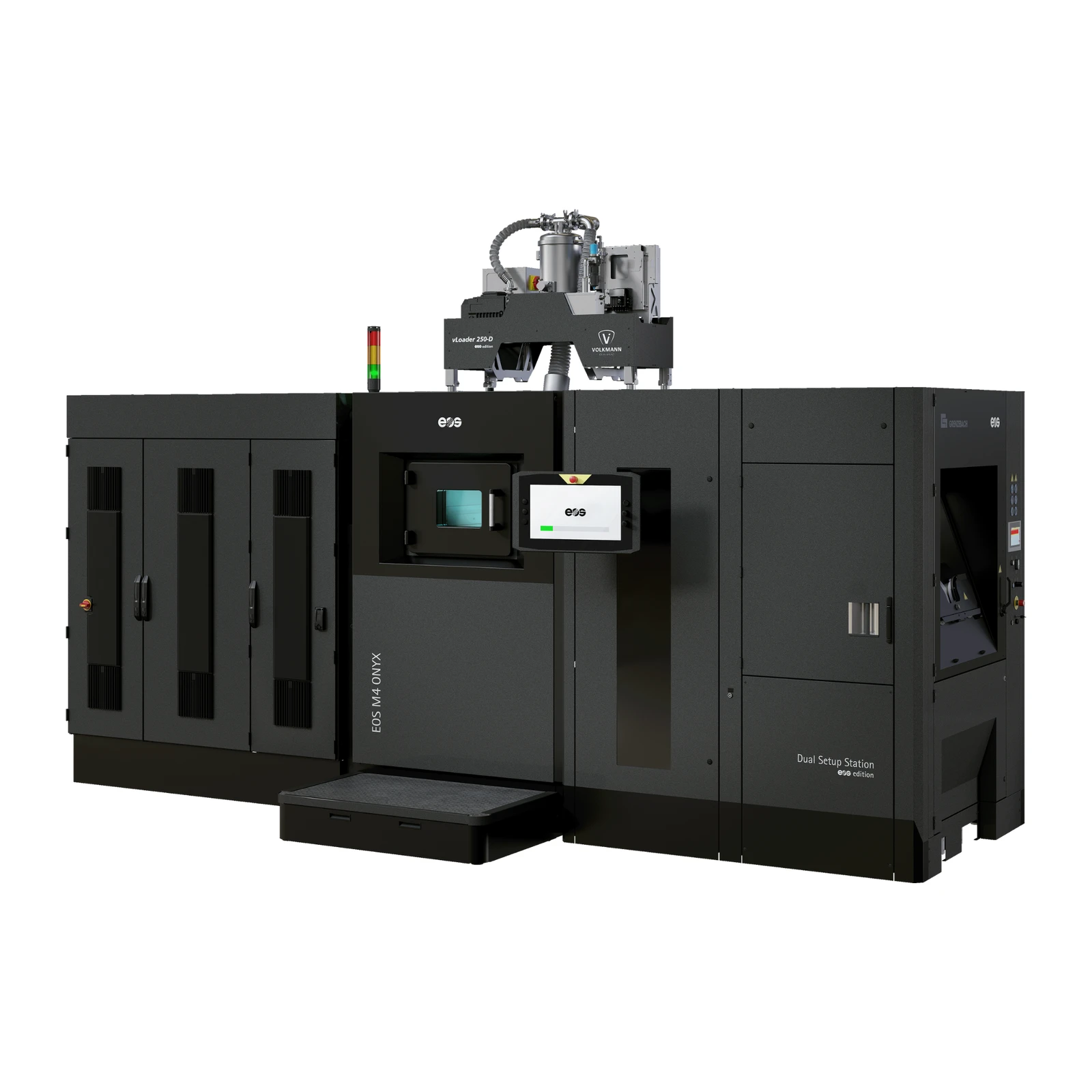

3D-принтер EOS M4 ONYX

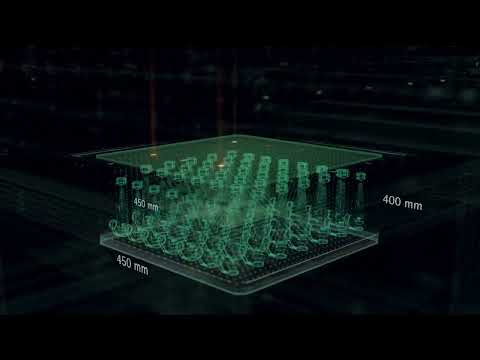

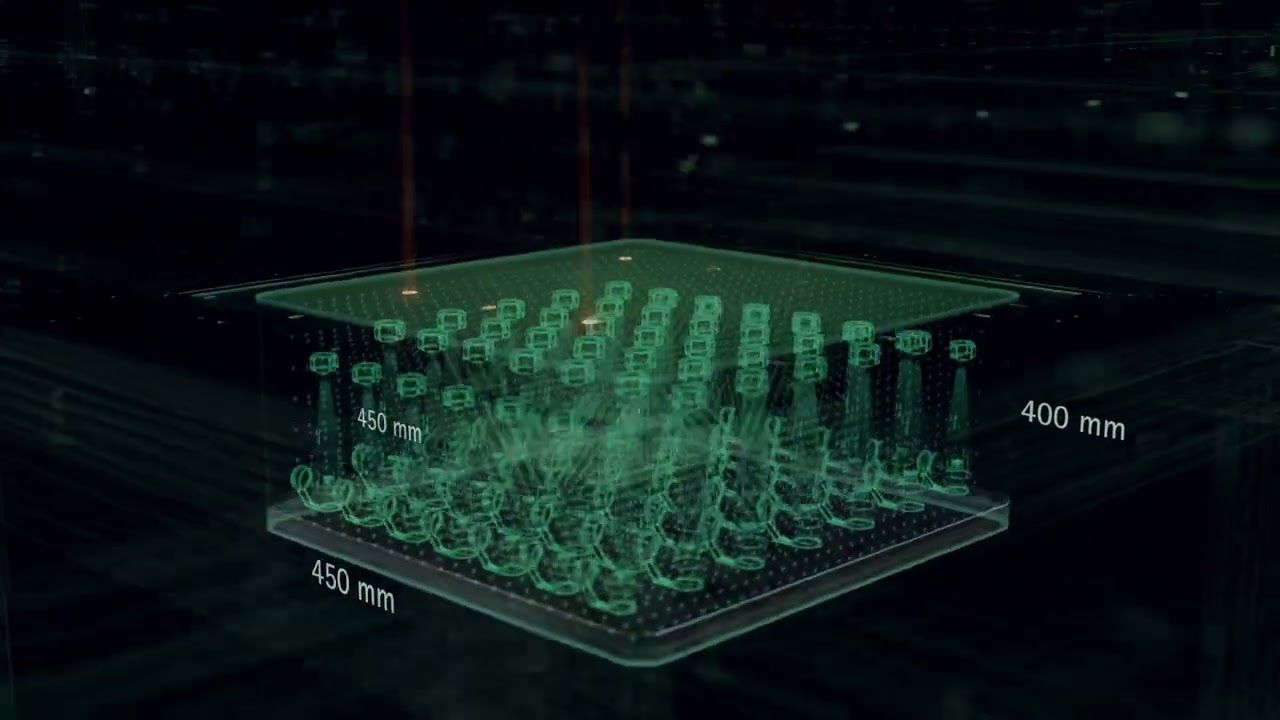

EOS M4 ONYX - промышленный 3D-принтер по металлу с шестью лазерами по 400 Вт и самой большой у EOS областью построения 450 × 450 × 400 мм. Установку сделали для максимальной производительности и надёжности серийного производства: по данным EOS, объём построения на 25 % больше, а производительность - на 50 % выше.

DMLS - так EOS называет прямое лазерное плавление металла, по международной классификации это LPBF (SLM). Ракель раскладывает на платформе тонкий слой металлического порошка, волоконный лазер расплавляет его точно по сечению детали из CAD-модели, платформа опускается на толщину слоя - и так до конца детали. Детали получаются плотными, внутренние каналы, решётки и тонкие стенки печатаются сразу, без оснастки, а несколько деталей сборки можно объединить в одну.

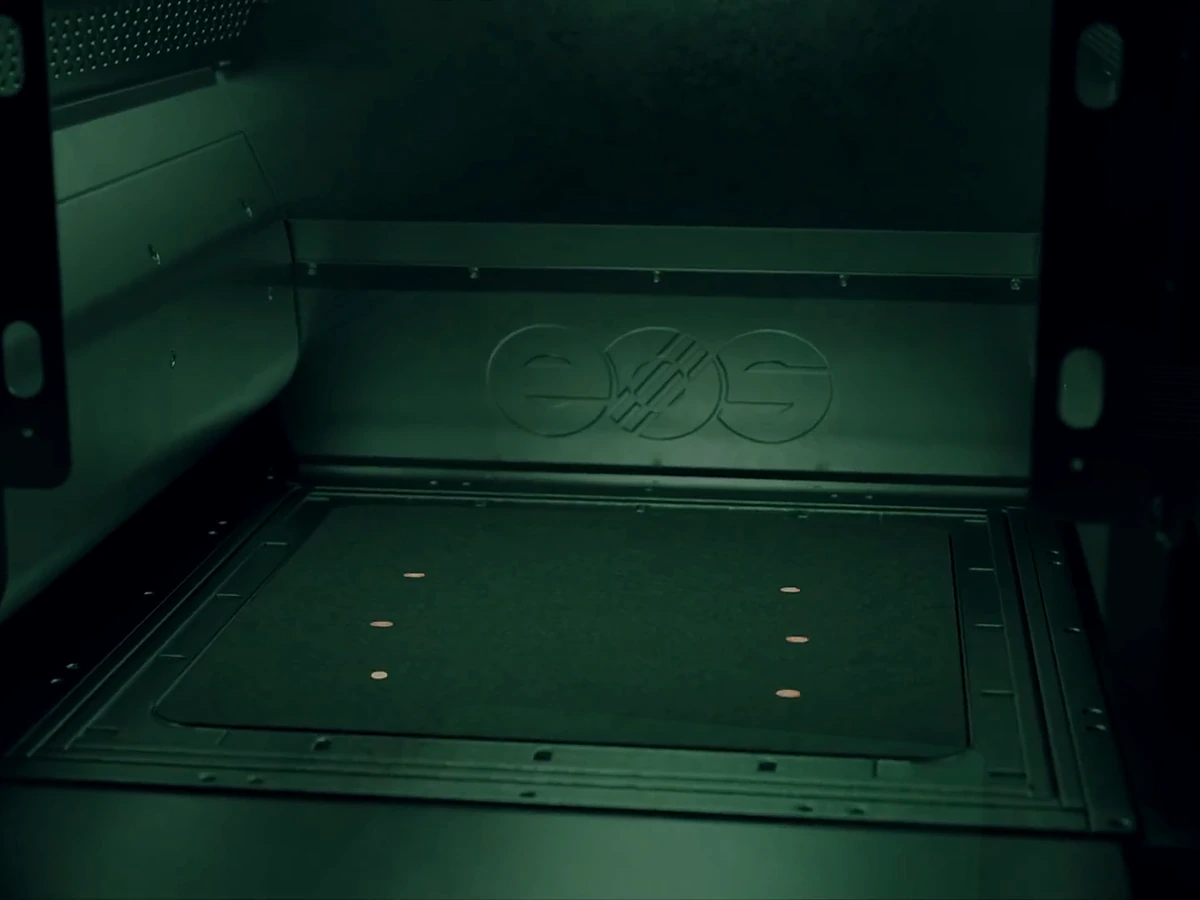

В EOS M4 ONYX стоят шесть иттербиевых волоконных лазеров по 400 Вт с отдельными F-theta линзами и высокоскоростными сканерами. Скорость сканирования - до 7 м/с, диаметр фокуса - около 90 мкм. Однородный поток газа держит оптику чистой, детали - ровными, а продувка камеры короче.

Фильтр RFS Pro, по данным EOS, сокращает опасные отходы до 90 %: он упрощает утилизацию и не требует дополнительных фильтрующих материалов. Порошок подаётся по замкнутому контуру через автоматическую систему Volkmann, больше 90 % порошка возвращается в работу, а смена задания занимает меньше 30 минут.

Камера установки заполняется инертным газом - аргоном или азотом, в зависимости от материала: металл не окисляется, а поток газа уносит дым и брызги из зоны плавления, поэтому оптика остаётся чистой, а свойства деталей - ровными по всей платформе.

На старте EOS проверила для EOS M4 ONYX процессы Ti64 с новым набором параметров для слоя 60 мкм и IN718. По данным EOS, процесс Ti64 60 мкм быстрее, даёт лучшую микроструктуру, меньшую пористость и более чистую поверхность. Другие порошки - в разделе металлические порошки. Мелкие титановые и алюминиевые порошки взрывоопасны: для работы с ними нужны станция просеивания порошка и взрывозащищённый пылесос, другое оборудование - в разделе Взрывозащищённое оборудование, если сомневаетесь - поможем подобрать.

EOS выстраивает процесс по «треугольнику качества»: система, материал и параметры процесса проверяются вместе, а каждой связке присваивается уровень технологической готовности (TRL). Связки Premium (TRL 7-9) имеют полный набор подтверждённых данных и воспроизводимые свойства деталей, связки Core (TRL 3-5) дают ранний доступ к новым материалам. Premium-порошки поставляются с сертификатом контроля EN 10204 3.1.

EOS сделала M4 ONYX на проверенной платформе M 400-4, которой по всему миру работает больше 500 установок, и рассчитывает её на авиакосмическую отрасль, энергетику и промышленность. Рядом в линейке - EOS M 400-4 и EOS M 290-2, другие модели - в разделе 3D-принтеры по металлу.

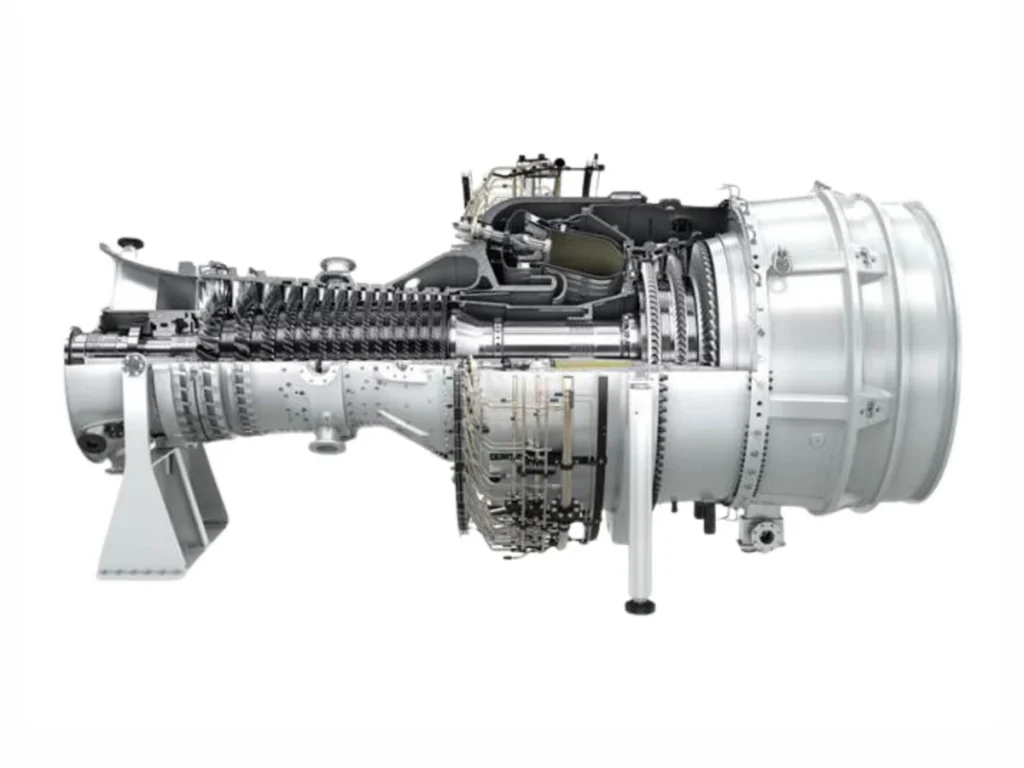

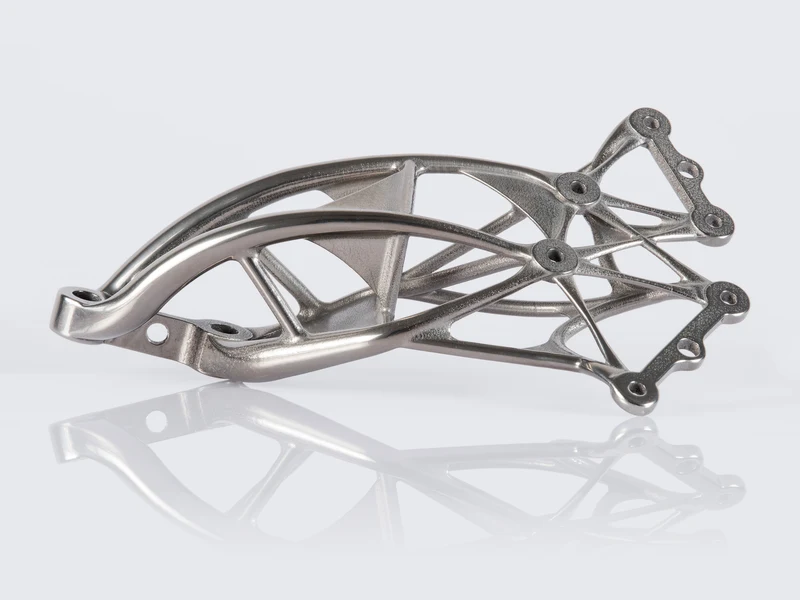

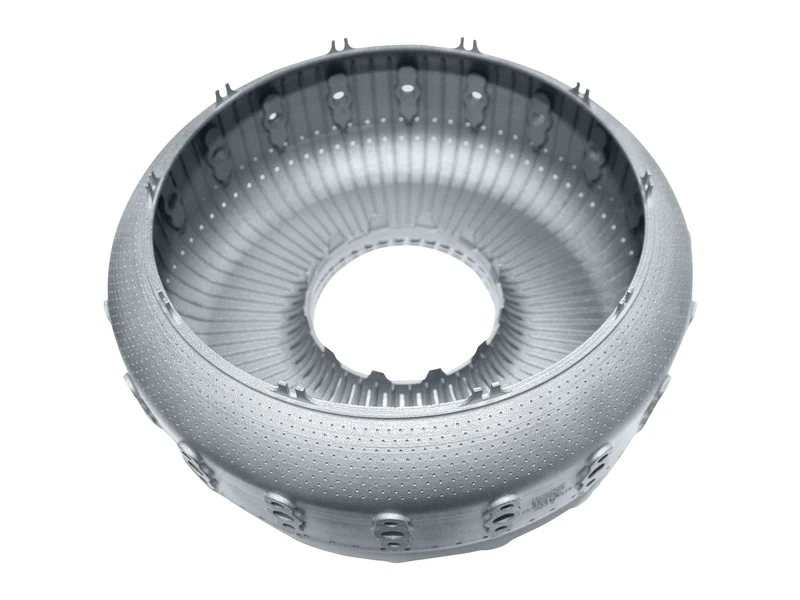

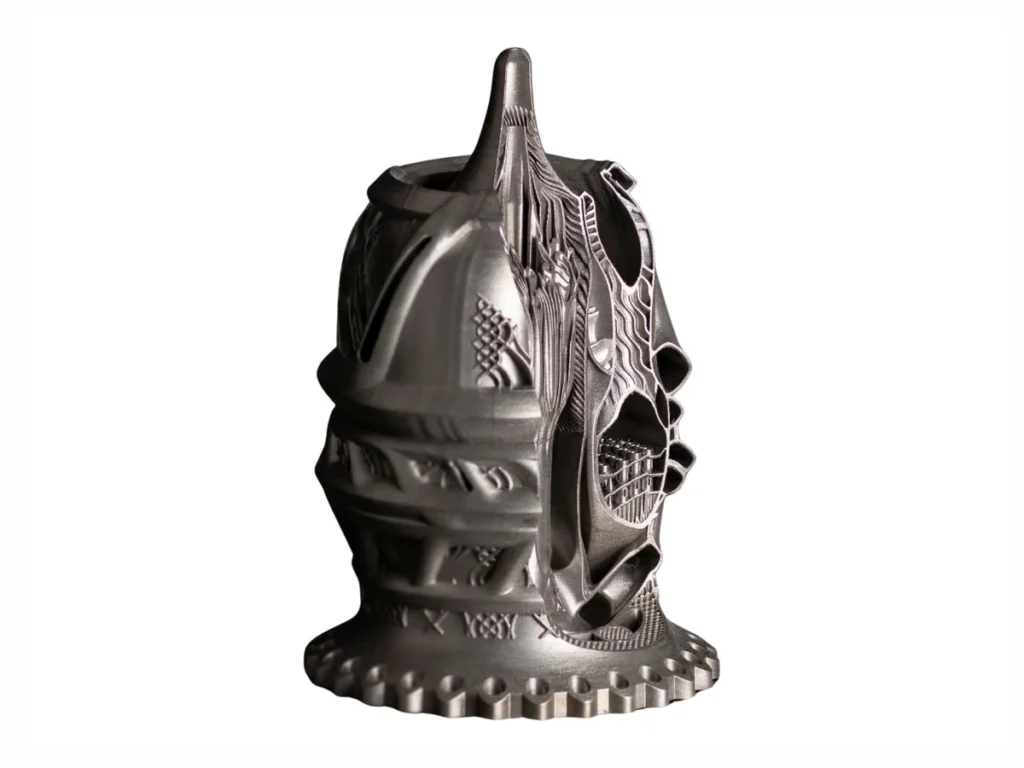

EOS называет главными областями металлической печати авиакосмическую отрасль, автомобилестроение, медицину, инструментальное производство и турбостроение. На установках EOS печатают кронштейны и корпуса облегчённой конструкции, теплообменники, горелки и форсунки, лопатки и детали турбин, импланты и хирургический инструмент, вставки пресс-форм с каналами охлаждения по форме изделия.

Задание готовят в EOS BUILD: деталь ориентируют на платформе, расставляют поддержки, режут на слои и назначают параметры процесса из библиотеки EOS. Установкой управляет EOS SYSTEM SUITE, а EOS SMART MONITORING в реальном времени собирает данные о каждом слое - их используют для контроля качества и документации на деталь.

Для установки EOS M4 ONYX нужно место под корпус 5500 × 2370 × 2730 мм, а рекомендованная площадка - не меньше 7100 × 6000 × 3300 мм. Масса - около 5700 кг, питание - 3 × 54 А, до 45 кВт, обычно 29 кВт, сжатый воздух - 7 бар, 20 м³/ч.

После печати платформу вынимают из камеры, удаляют порошок, при необходимости снимают напряжения отжигом, отрезают детали от платформы, снимают поддержки и доводят посадочные места механической обработкой. Остаток порошка просеивают и возвращают в работу. Металлический порошок хранят в закрытой таре в сухом помещении, а работают с ним в перчатках, респираторе и антистатической одежде. Пыль и брызги из фильтра установки утилизируют по инструкции производителя.

EOS устанавливает и настраивает принтер, обучает операторов на месте и обслуживает машину по всему миру, а Additive Minds помогает подобрать детали для печати и отработать процесс. EOS называет себя ведущим мировым поставщиком технологий промышленной 3D-печати металлом и пластиком: принтеры, материалы и параметры процесса компания поставляет из одних рук. В группу EOS входит AMCM - производитель крупноформатных установок для металлической печати, а консалтинговое подразделение Additive Minds помогает заказчикам внедрять 3D-печать на производстве.

Все модели - в каталоге 3D-принтеры EOS. Если останутся вопросы, наши специалисты помогут. Характеристики модели у производителя - на eos.info.
