ZEISS

Группа ведёт историю с 1846 года, когда Карл Цейс открыл в Йене мастерскую точной механики и оптики. Сегодня штаб-квартира находится в Оберкохене (Германия), а единственный владелец холдинга - фонд имени основателя, один из крупных фондов Германии в поддержку науки. В 2024/25 финансовом году выручка составила около 11,9 млрд евро, в группе работают более 46 600 человек.

Промышленной метрологией занимается направление Industrial Quality Solutions из сегмента Industrial Quality & Research: координатно-измерительные машины, оптические и мультисенсорные системы, промышленная микроскопия, рентгеновская томография и программы для измерений. Кроме Германии, разработка и производство направления находятся в Миннеаполисе, Шанхае и Бангалоре.

Оптические 3D-сканеры группы - наследие компании GOM из Брауншвейга. GOM основали в 1990 году, к 2019 году в ней работали около 600 человек. Весной 2019 года группа объявила о покупке GOM, сделка закрылась в июне, и сегодня компания работает как Carl Zeiss GOM Metrology в том же Брауншвейге.

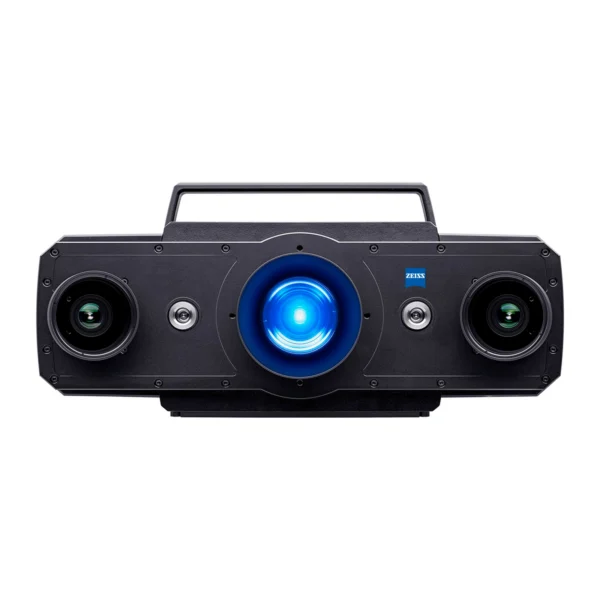

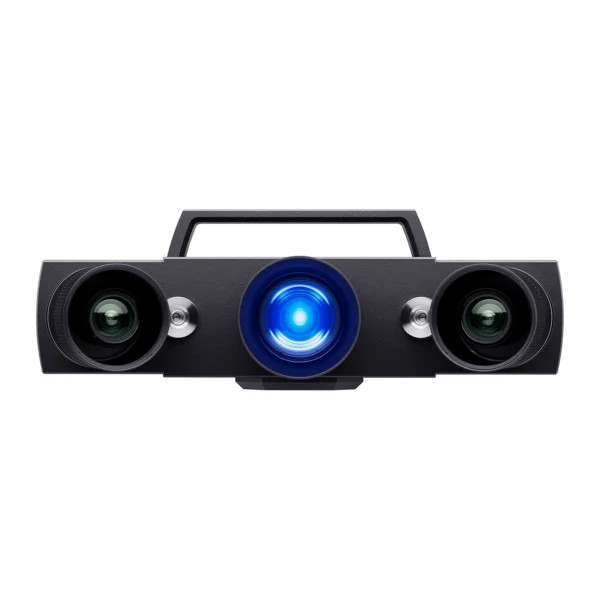

Основа линейки - промышленные 3D-сканеры ATOS на синем структурированном свете. Компактный ATOS Q весит около 4 кг, ATOS 5 снимает поля до 1000 × 800 мм, ATOS 5 for Airfoil рассчитан на лопатки турбин и блиски, ATOS 5X и ATOS LRX получают сверхъяркий лазерный источник для кузовов и деталей площадью до 4 м², а ATOS Compact Scan дополняет сканирование щупом и отслеживанием деталей.

Принцип Triple Scan использует две камеры и проектор, поэтому блестящие поверхности и углубления снимаются полнее, а стереосхема постоянно контролирует калибровку и движение детали. Blue Light Equalizer даёт яркий равномерный свет и короткие выдержки, корпуса сканеров защищены от пыли и брызг для работы в цеху.

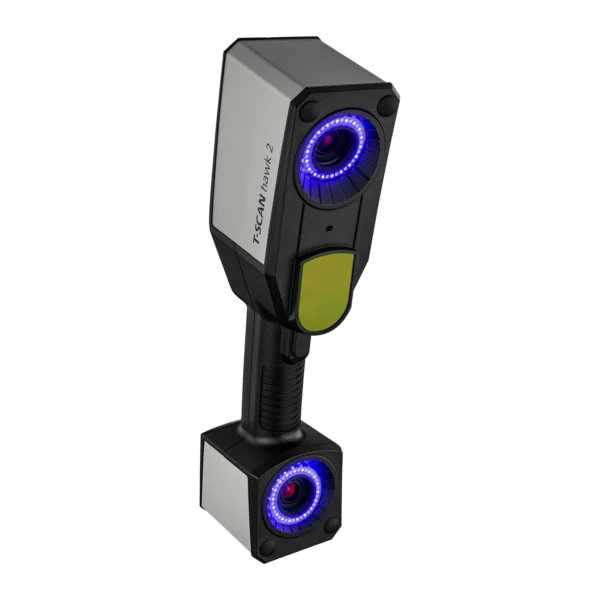

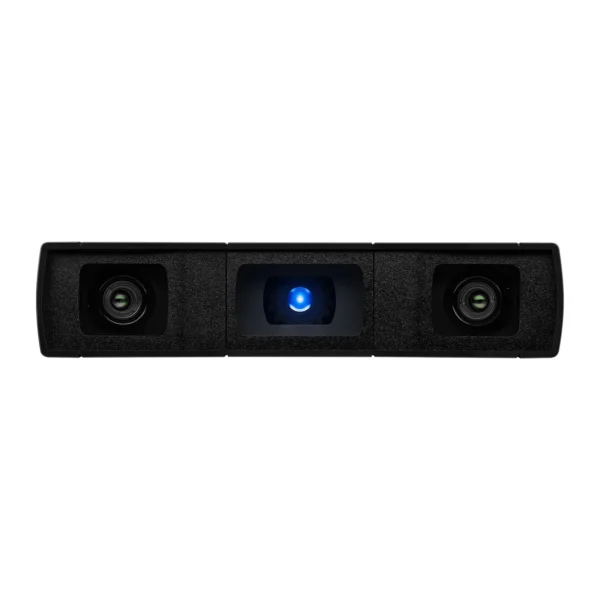

Для ручной съёмки есть лазерный T-SCAN hawk 2 весом меньше 1 кг с объёмной точностью 0,02 мм + 0,015 мм/м, а для небольших деталей - лёгкий GOM Scan 1 с тремя полями измерения. Оба сканера ориентированы на быстрый старт и понятные пошаговые процессы.

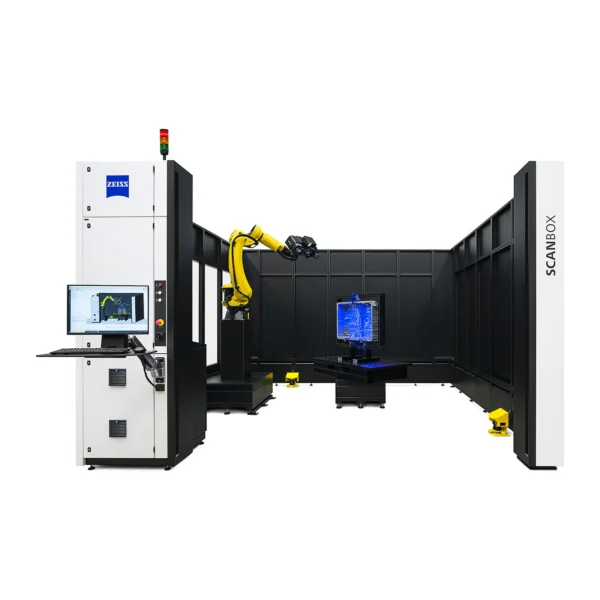

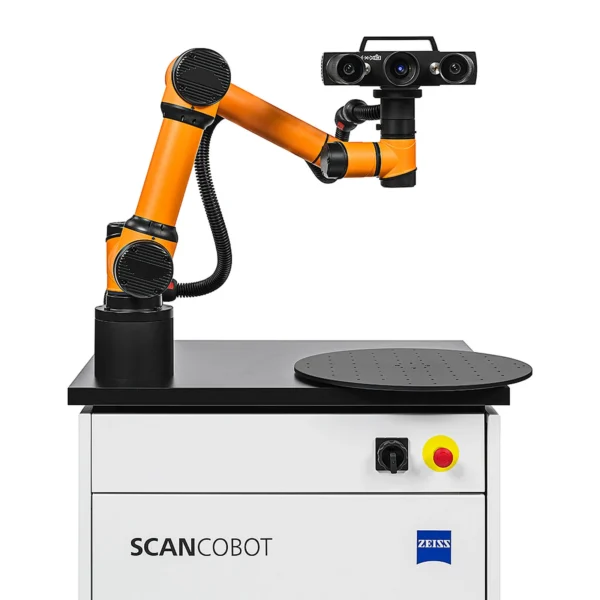

Для серийного контроля выпускаются автоматические измерительные машины ScanBox: от компактной Series 4 для деталей до 500 мм до Series 8, которая двумя роботами обмеряет целый кузов снаружи и внутри. Отдельные решения - ScanBox для статоров и шпилек электродвигателей, версии RC с загрузкой роботом и мобильная станция ScanCobot с коллаборативным роботом.

Все системы работают с собственной программой INSPECT: сканирование, сравнение с CAD, GD&T, анализ трендов и отчёты в одной среде. Её точность проверили метрологические институты PTB (Германия) и NIST (США) и отнесли к классу 1 с наименьшими отклонениями. Для реверс-инжиниринга есть отдельная программа построения CAD-моделей, для управления данными качества - PiWeb.

Компания в Брауншвейге аккредитована как лаборатория калибровки эталонов длины и координат для оптической метрологии. Ручной сканер поставляется с тремя калиброванными в DAkkS эталонами длины и координатным эталоном.

Платформа #HandsOnMetrology собирает инструкции по настройке, уроки и советы по 3D-сканированию, а центры Quality Excellence и учебные центры проводят обучение на всех уровнях - очно, онлайн и на площадке заказчика.

Типичная задача - сравнение скана с CAD-моделью: программа строит цветную карту отклонений по всей поверхности, а не по отдельным точкам, как контактная машина. По таким данным быстрее находят причину брака, корректируют оснастку и проверяют, как детали разных поставщиков собираются друг с другом ещё до физической сборки.

Оборудование применяют в автопроме, авиации и энергетике, литье и ковке, литье пластмасс, листовой штамповке, аддитивном производстве и производстве электродвигателей: для контроля первой детали и серии, отладки оснастки, цифровой сборки и реверс-инжиниринга.

Подробнее о компании - на официальном сайте производителя.

Две камеры и проектор Сканеры ATOS снимают деталь по принципу Triple Scan: две камеры и проектор дают разные виды в каждом измерении, поэтому блестящие поверхности и углубления снимаются полнее, а калибровка контролируется постоянно.
